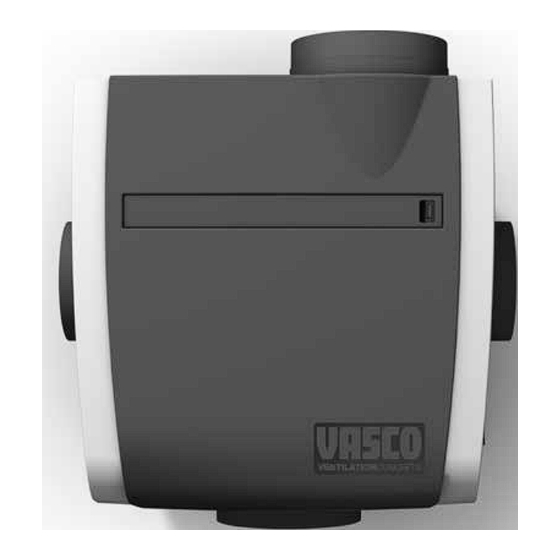

- Page 1 MANUEL D’INSTALLATION ET D’UTILISATION DE L’UNITÉ DE VENTILATION 11VE00004 VASCO C400 RF BASIC AVEC INTERRUPTEUR RF 11VE00008 VASCO C400 RF BASIC SANS INTERRUPTEUR RF 11VE00009 VASCO C400 RF PERILEX SANS INTERRUPTEUR RF...
-
Page 2: Table Des Matières
SOMMAIRE 1. INTRODUCTION 2. SÉCURITÉ 3. MANUEL DE L’UTILISATEUR • FONCTIONNEMENT • COMMANDE PAR INTERRUPTEUR - INTERRUPTEUR MULTIPOSITION RF - INTERRUPTEUR RF CO - INTERRUPTEUR RF RH - INTERRUPTEUR CÂBLÉ (EXISTANT) • ENTRETIEN - ENTRETIEN UNITÉ DE VENTILATION - REMPLACEMENT PILES INTERRUPTEUR RF RH • PANNES 4. MANUEL D’INSTALLATION POUR L’INSTALLATEUR • MONTAGE UNITÉ DE VENTILATION • RACCORDEMENT GAINES DE VENTILATION • RACCORDEMENT ÉLECTRIQUE C400 RF BASIC • RACCORDEMENT ÉLECTRIQUE C400 RF PERILEX • MONTAGE INTERRUPTEURS - INTERRUPTEUR RF - INTERRUPTEUR RF CO - INTERRUPTEUR RF RH • COUPLAGE DES INTERRUPTEURS • MISE EN SERVICE ET RÉGLAGE - RÉGLAGE CAPACITÉ D’AIR 5. ENTRETIEN 6. PANNES 7. NOMENCLATURE 8. CONDITIONS DE GARANTIE... -
Page 3: Introduction
Le présent manuel s’applique aux modèles suivants : - 11VE00004 VASCO C400 RF Basic inclusif interrupteur RF - 11VE00008 VASCO C400 RF Basic exclusif interrupteur RF - 11VE00009 VASCO C400 RF Perilex exclusif interrupteur RF 2 SÉCURITÉ... -
Page 4: Entretien
GARANTIE Vasco décline toute responsabilité pour les dommages causés par le non-res- pect des prescriptions de sécurité ou des prescriptions du manuel d’utilisation. Vous trouverez les conditions de garantie à la page 13 du présent manuel. -
Page 5: Interrupteur Rf Co
La LED en haut à droite indique la position. Symbole Position Description pos. 1 (basse) Vasco conseille d’utiliser cette position pendant les absences. zone de commande pos. 2 (moyenne) Ceci est la position standard en cas de présence. pos. 3 (haute) La position recommandée pour prendre une douche ou un bain. -
Page 6: Entretien Unité De Ventilation
ENTRETIEN Entretien unité de ventilation L’utilisateur doit veiller à ce que l’installation complète subisse un entretien périodique par l’installateur. L’installateur doit suivre la procédure décrite à la p. 11. En conditions normales d’utilisation, cet entretien doit avoir lieu tous les 4 à... -
Page 7: Raccordement Gaines De Ventilation
RACCORDEMENTS L’unité de ventilation doit être raccordée conformément aux normes et pres- ÉLECTRIQUES criptions locales en vigueur. Tension d’alimentation 230 V ± 10 %, C400 RF BASIC monophasée, 50 Hz. N°. d’art. 11VE00004 N°. d’art. 11VE00008 Le C400 RF VE00004 avec interrupteur RF et le C400RF VE00008 sans interrupteur RF sont munis d’un câble avec une fiche standard avec terre pour... -
Page 8: Raccordement Électrique C400 Rf Perilex
INTERRUPTEUR À 3 POSITIONS C400 (11VE20011) L1 et L3 fermés = haut (position 3) L1 et L2 fermés = moyen (position 2) L1 ouvert = bas (position 1) brun jaune/vert Alimentation ventilateur bleu L1 est branché brun sur raccordement C jaune/vert cordon d’alimentation 230V - 50Hz L2 est branché... -
Page 9: Montage Interrupteurs
MONTAGE Conseils de montage: INTERRUPTEURS Montez toujours l’interrupteur hors de portée des endroits où il peut se former des gouttes d’eau. Ne placez jamais l’émetteur mural dans un boîtier en métal ou à proximité de grands objets métalliques. MONTAGE INTERRUPTEUR RF Montez toujours l’interrupteur multiposition RF à... -
Page 10: Montage Interrupteur Rf Rh
Ouvrez le clapet sur la plaque de base pour rendre visibles les connexions électriques. Raccordez la tension d’alimentation 230V sur les bornes. Remontez la plaquette de couverture sur l’interrupteur. Étape 3 Étape 4 Étape 5 MONTAGE INTERRUPTEUR RF RH Montez toujours l’interrupteur RF RH à un endroit bien accessible dans la salle de bains. - Page 11 COUPLAGE ET DÉCOUPLAGE DE L’INTERRUPTEUR RF CO OPTIONNEL SUPPLÉMENTAIRE (11VE20013) Couplage: Retirez la fiche de l’unité de ventilation de la prise, puis remettez-la. L’unité de ventilation va maintenant chercher de nouveaux interrupteurs pendant 10 minutes. Cliquez ensuite le capteur sur la plaque de base pour le remettre sous tension.
-
Page 12: Mise En Service Et Réglage
MISE EN SERVICE Lorsque tous les raccordements aérauliques et électriques sont terminés, vous pouvez mettre la fiche dans la prise. ET RÉGLAGE Vous pouvez adapter la quantité d’air à l’aide d’un interrupteur RF accouplé uniquement pendant les 15 premières minutes après avoir mis la fiche dans la prise. -
Page 13: Entretien
5 ENTRETIEN L’utilisateur doit veiller à ce que l’installation complète soit entretenue périodi- quement par l’installateur. Retirez la fiche de la prise avant d’entamer les travaux d’entretien. NETTOYAGE DU BOÎTIER D’ARRIVÉE Démontez le logement du ventilateur du boîtier d’arrivée. Dévissez entièrement la petite vis (1) située dans le bas. -
Page 14: Pannes
6 PANNES RÉSOLUTION DES La LED de l’interrupteur s’allume en rouge pendant l’emploi. PANNES Causes possibles: • Interrupteur non couplé, cf. couplage de l’interrupteur. • Portée insuffisante. • Placez l’interrupteur à un endroit où il peut recevoir le signal. • Pas de tension sur l’unité... -
Page 15: Conditions De Garantie
8 CONDITIONS DE GARANTIE Vasco déclare que le Vasco C400 est garanti pendant deux ans après la date d’achat. La date de la facture de la société ayant procédé à l’installation fait foi. En l’absence de facture, la date de production fera foi. La garantie prévoit uniquement la fourniture gratuite d’un ventilateur et d’un circuit imprimé... - Page 16 Kruishoefstraat 50 B-3650 Dilsen T. +32 (0)89 79 04 11 F. +32 (0)89 79 05 00 info@vasco.eu www.vasco.eu...
