RACCORDEMENT
GAINES DE
VENTILATION
RACCORDEMENTS
ÉLECTRIQUES
C400 RF BASIC
N°. d'art. 11VE00004
N°. d'art. 11VE00008
Montez l'installation avec une résistance à l'air la plus faible possible et sans
fuites. Utilisez le moins possible de gaines aérauliques flexibles.

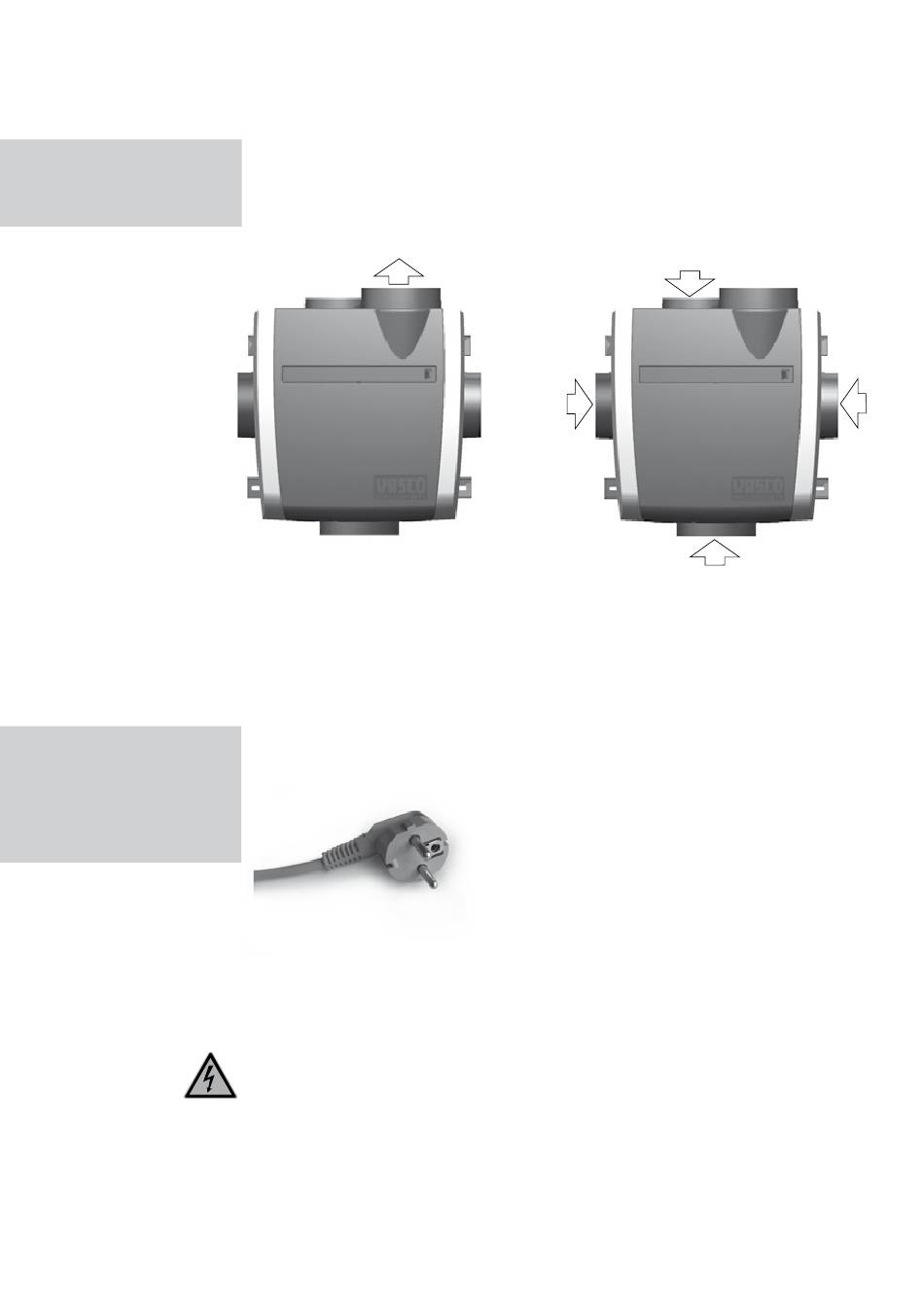

RACCORDEMENT ÉVACUATION
Ø150
Les orifices d'alimentation doivent être ouverts suivant l'utilisation et la posi-
tion. Sur l'arrière, il peut être prévu un raccordement d'alimentation jusqu'à
Ø 270 mm maximum. Dans ce dernier cas, il est conseillé d'utiliser un joint
d'étanchéité (non fourni).
L'unité de ventilation doit être raccordée conformément aux normes et pres-
criptions locales en vigueur. Tension d'alimentation 230 V ± 10 %,
monophasée, 50 Hz.
Le C400 RF VE00004 avec interrupteur RF et le C400RF VE00008 sans
interrupteur RF sont munis d'un câble avec une fiche standard avec terre pour
le raccordement électrique. N'enfichez la fiche de terre dans la prise qu'une
fois tous les éléments de l'installation de ventilation installés.
INTERRUPTEUR À 3 POSITIONS C400 (11VE20011)
Ce type d'interrupteur permet de sélectionner trois vitesses de ventilation.
Avant de raccorder l'interrupteur à 3 positions, vous devez retirer la fiche de la
prise. L'électronique de l'appareil est logée derrière le panneau avant du boî-
tier du ventilateur. Décliquetez la plaquette de recouvrement sur l'avant. Der-
rière cette plaquette se trouvent deux vis. Déposez les deux vis et basculez le
couvercle vers le bas. L'électronique est maintenant accessible.
MANUEL D'INSTALLATION POUR L'INSTALLATEUR 05
RACCORDEMENT ALIMENTATION
Ø125
Ø125
Ø150
Ø125
