Sommaire des Matières pour Leica Rugby 620

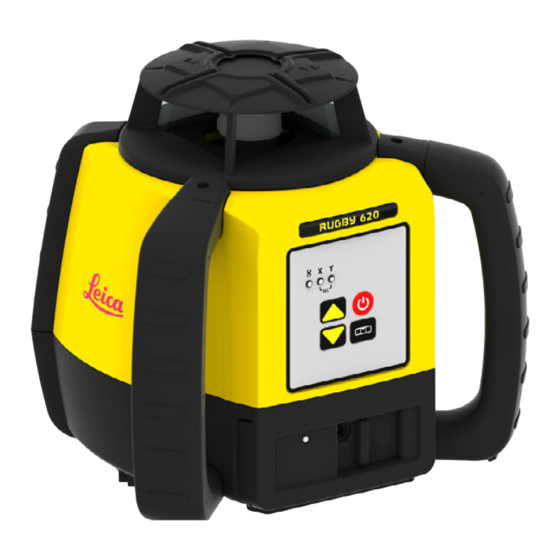

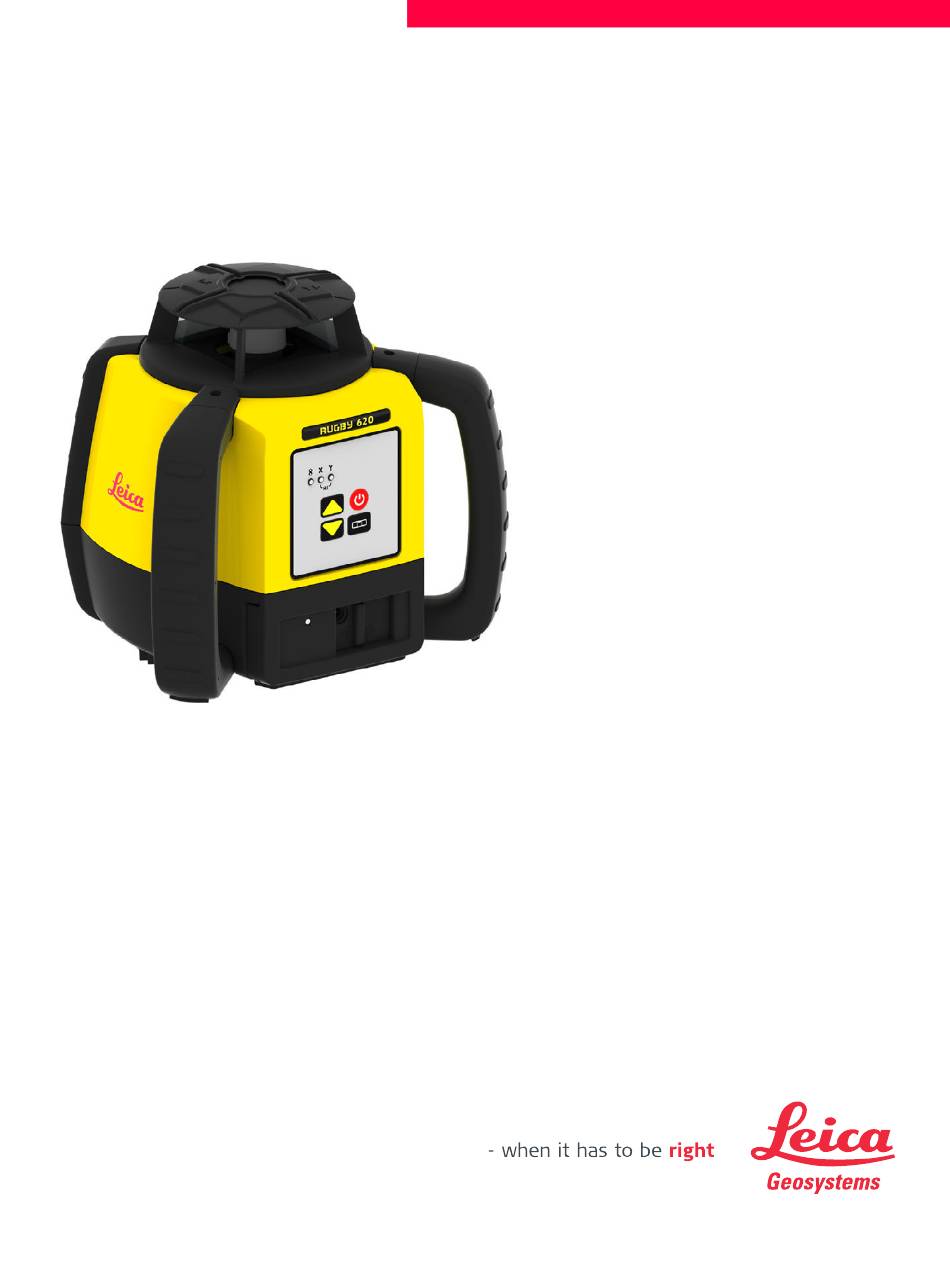

- Page 1 Leica Rugby 620 Manuel de l'utilisateur Version 2.0 Français...
- Page 2 Leica Geosystems ou un service après-vente agréé par Leica Geosystems. Type : _______________ N° série : _______________ Validité du présent Ce manuel s'applique aux lasers Rugby 620. Les différences entre modèles sont signa- manuel lées et décrites. Documentation Description/Format disponible ...
- Page 3 24 heures sur 24 et 7 jours sur 7. Votre efficacité s'en trouve accrue et vos connaissances de même que votre équipement sont instantanément mis à jour à l'aide des informations les plus récentes de Leica Geosystems. Service...
-
Page 4: Table Des Matières
Contrôle de pentes Pentes manuelles Batteries Principes d'utilisation Batterie pour Rugby Réglage de la précision Contrôle de la précision de calage Ajustement de la précision de calage Dépannage Entretien et transport Transport Stockage Nettoyage et séchage Rugby 620, Table des matières... - Page 5 Caractéristiques techniques 10.1 Caractéristiques techniques générales du laser Garantie fabricant sur toute la durée de vie Accessoires Index Rugby 620, Table des matières...
-
Page 6: Consignes De Sécurité
à l'environnement ou un préjudice financier important. Paragraphes importants auxquels il convient de se référer en pratique car ils permettent au produit d'être utilisé de manière efficace et techniquement correcte. Rugby 620, Consignes de sécurité... -
Page 7: Domaine D'application
• d'être familiarisé avec la réglementation locale en vigueur en matière de sécurité et de prévention des accidents. • d'informer Leica Geosystems sans délai si le produit et l'application présentent des défauts de sécurité. • Veiller au respect des lois, réglementations et dispositions nationales concernant par exemple les émetteurs-récepteurs radio ou lasers. -
Page 8: Risques Liés À L'utilisation
(tels que des effets de souffle ou des chutes). Mesures préventives : Assurez-vous que les accessoires sont correctement adaptés, montés, fixés et verrouillés en position lors de la mise en place du produit. Evitez d’exposer le produit à des chocs mécaniques. Rugby 620, Consignes de sécurité... - Page 9 • utiliser le produit après des tentatives de réparation non conformes aux règles prescrites. Mesures préventives : N'ouvrez pas le produit. Seuls les ateliers agréés par Leica Geosystems sont autorisés à réparer ces produits. Si la mise au rebut du produit ne s’effectue pas dans les règles, les conséquences AVERTIS- suivantes peuvent s’ensuivre :...
- Page 10 Mesures préventives : S'assurer que les bornes des batteries n'entrent pas en contact avec des objets métal- liques. Rugby 620, Consignes de sécurité...
-
Page 11: Classification Laser
Les lois nationales et réglementations locales peuvent contenir des disposi- tions plus sévères concernant l'utilisation sûre de lasers que les normes CEI 60825-1 (2014-05) et CEI TR 60825-14 (2004-02). Rugby 620, Consignes de sécurité... -
Page 12: Rugby 620
2) Eviter de pointer le faisceau sur d'autres personnes ou sur des animaux. Etiquetage Rayonnement laser Ne pas regarder dans le faisceau. Produit laser de classe 1 selon CEI 60825-1 (2014 - 05) Po 2,60 mW = 635 nm 005758_002 a) Faisceau laser Rugby 620, Consignes de sécurité... -
Page 13: Compatibilité Électromagnétique (Cem)
AVERTIS- pements. SEMENT Bien que le produit réponde rigoureusement aux normes et directives en vigueur, Leica Geosystems ne peut entièrement exclure la possibilité d'une éventuelle interférence avec d'autres équipements. Des perturbations risquent de survenir sur d’autres équipements si le produit est ATTENTION utilisé... - Page 14 Mesures préventives : Bien que le produit réponde rigoureusement aux normes et directives en vigueur, Leica Geosystems ne peut entièrement exclure la possibilité d'une éventuelle interférence avec d'autres équipements ou d'une influence exercée sur les êtres humains et les animaux.
-
Page 15: Déclaration Fcc, Propre Aux Etats-Unis
• demander conseil à votre revendeur ou à un technicien radio/TV expérimenté. Les modifications dont la conformité n’a pas expressément été approuvée par Leica AVERTIS- Geosystems peuvent faire perdre à leur auteur son droit à utiliser l'équipement. - Page 16 Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Made in China 005664_001 Rugby 620, Consignes de sécurité...
-
Page 17: Description Du Système
Description du système Composants du système Description géné- Le Rugby 620 est un outil laser pour les applications de construction et de nivellement rale générales telles que : • la mise en place de coffrages • le contrôle d'inclinaisons • le contrôle de profondeur pour les excavations S'il est mis en station dans la plage d'autocalage, le Rugby se cale tout seul pour générer un plan laser horizontal précis. -
Page 18: Eléments Du Laser Rugby
Pack de batteries Li-ion ou de batteries alcalines d) 2 batteries AA e) Manuel de l'utilisateur/CD f) Deuxième détecteur (peut être acheté séparément) g) 4 batteries D (seulement versions alcalines) h) Chargeur (seulement versions Li-Ion) Rugby 620, Description du système... -
Page 19: Installation
écrous sont bien serrés. • Pour autoriser une dilatation thermique durant la journée, les chaînes entre les pieds du trépied ne devraient pas être tendues. • Caler le trépied lorsqu'il y a beaucoup de vent. Rugby 620, Description du système... -
Page 20: Utilisation
Presser encore une fois pour réactiver le mode automatique intégral. Noter les changements des témoins LED dans les modes manuels. Le témoin LED rouge indique que l'axe corres- pondant est en mode manuel. Rugby 620, Utilisation... -
Page 21: Indicateurs Led
Mode automatique Description du Le Rugby démarre toujours en mode automatique. mode automatique Quand ce mode est actif, le Rugby effectue un autocalage s'il est mis en station dans la plage d'autocalage de 5°. Rugby 620, Utilisation... -
Page 22: Mode Manuel
• L'axe X continue à se caler et le témoin LED Axe X clignote en vert jusqu'au calage. Quand l'axe Y est en mode manuel, on peut saisir une pente montante ou descen- dante dans cet axe comme illustré. 005789_001 Rugby 620, Utilisation... - Page 23 • Le témoin LED Axe X est rouge. • Le témoin LED Axe Y est rouge. Quand l'axe X et l'axe Y sont en mode manuel, on peut saisir une pente dans l'axe X avec les boutons Haut et Bas. 005790_001 Rugby 620, Utilisation...
-
Page 24: Alarme De Hauteur (H.i.) Fonction
: fonction Alarme de • Le Rugby étant sous tension, presser les boutons Haut et Bas et les maintenir hauteur enfoncés. • Presser le bouton Mode automatique/manuel. Le Rugby émet un bip pour signaler la commutation. Rugby 620, Utilisation... -
Page 25: Détecteurs
Détecteurs Description Le Rugby 620 est fourni avec le détecteur Rod Eye 140 Classic ou le détecteur Rod Eye Basic. Rod Eye 140, détecteur Classic Eléments de l'instrument, 1ère partie a) Nivelle b) Haut-parleur c) Fenêtre LCD d) LED e) Fenêtre de détection laser... - Page 26 Audio 005149_001 c) Largeur de bande Bouton Fonction Marche/Arrêt Presser une fois pour mettre le détecteur sous tension. Audio Presser pour commuter la sortie audio. Largeur de Presser pour changer la largeur de bande de détection. bande Rugby 620, Détecteurs...
-
Page 27: Menu - Rod Eye 140, Détecteur Classic
Activation ou désactivation LED verte allumée : fonction de la fonction Mémoire de active. position. Les traits de la flèche LED rouge allumée : fonction descendante se inactive. remplissent pour signaler ce paramètre. Rugby 620, Détecteurs... -
Page 28: Détecteur Rod Eye Basic
Encoche excen- Utiliser pour reporter les repères de référence. L'encoche se trée trouve 45 mm (1,75") en dessous de la partie supérieure du détecteur. Couvercle du Accès au compartiment de batterie. compartiment de batterie Rugby 620, Détecteurs... - Page 29 Largeur de bande c) Charge électrique 005667_001 Bouton Fonction Audio Presser pour commuter la sortie audio. Largeur de Presser pour changer la largeur de bande de détection. bande Marche/Arrêt Presser une fois pour mettre le détecteur sous tension. Rugby 620, Détecteurs...
-
Page 30: Applications
Placer le mât avec le détecteur sur le dessus du coffrage. Ajuster la hauteur du coffrage jusqu'à ce que la position "à niveau" soit de nouveau indiquée. Continuer avec d'autres points jusqu'à ce que le coffrage soit calé sur le plan rotatif du Rugby. Rugby 620, Applications... -
Page 31: Contrôle De Pentes
Placer le mât avec le détecteur sur la partie supérieure de l'excavation ou de la coulée de béton pour contrôler la hauteur correcte. Les variations sont signalées par le détecteur numérique. • 7a : Position trop élevée. • 7b : Position trop basse. • 7c : Position "à niveau". Rugby 620, Applications... -
Page 32: Pentes Manuelles
"à niveau" (ligne du milieu) soit indiquée sur le détecteur par : • la barre du milieu • la LED verte clignotante • un son continu Rugby 620, Applications... -
Page 33: Batteries
Batteries Description Le Rugby 620 est disponible avec des batteries alcalines ou avec un pack de batteries Li-ion rechargeables. Les informations suivantes conviennent seulement au modèle acheté. Principes d'utilisation Charge / première • La batterie doit être chargée avant sa première utilisation puisqu'elle est fournie utilisation avec un niveau de charge aussi faible que possible. -
Page 34: Batterie Pour Rugby
Repousser le fermoir jusqu'au milieu pour exclure un encrassement de la prise de charge. Le pack de batteries est pleinement rechargé au bout d'environ 5 heures s'il est complètement vide. Une charge d'une heure permet de faire marcher le Rugby pendant huit heures. Rugby 620, Batteries... - Page 35 Insérer les batteries : Placer les batteries dans le compartiment de batterie. Insérer le couvercle du compartiment de batterie dans celui-ci et pousser le fermoir dans la position du milieu à gauche jusqu'à ce qu'il se verrouille. Rugby 620, Batteries...
- Page 36 La polarité correcte est illustrée sur le support de batteries. Fermer le couvercle du compartiment de batterie et pousser le fermoir à gauche jusqu'à ce qu'il se verrouille. Rugby 620, Batteries...
-
Page 37: Réglage De La Précision
Le réglage de la précision est réservé à une personne quali- fiée maîtrisant les principes de base du réglage. • Il est recommandé d'exécuter cette procédure à deux sur une surface relativement plane. Rugby 620, Réglage de la précision... -
Page 38: Contrôle De La Précision De Calage
Marquer le côté opposé du deuxième axe. Le Rugby se trouve dans la plage de tolérance si les quatre marques se situent à moins de ± 1.5 mm (1/16e de pouce) du centre. Rugby 620, Réglage de la précision... -
Page 39: Ajustement De La Précision De Calage
• La LED Axe Y clignote trois fois, puis clignote lentement jusqu'à la position de calage. Quand le Rugby est calé, le témoin LED Axe Y est allumé, mais ne clignote pas. • La LED Axe X est éteinte. Rugby 620, Réglage de la précision... - Page 40 Les témoins LED Axe X et Axe Y clignotent trois fois en alternance, puis le Rugby s'arrête. Une pression du bouton Marche/Arrêt à tout moment dans le mode ajustement quitte ce mode sans enregistrer les changements. Rugby 620, Réglage de la précision...
-
Page 41: Dépannage
Les batteries ont un état de Contrôler les batteries et, si sous tension. charge faible ou sont déchar- nécessaire, les remplacer ou gées. les charger. Si le problème persiste, retourner le Rugby à un point SAV agréé. Rugby 620, Dépannage... - Page 42 Mode automa- matique/manuel et le bouton tique/manuel et ne marche/arrêt pendant commute pas sur le 5 secondes. Le Rugby émettra mode manuel. 5 bips, puis un bip plus long à la fin pour signaler la commu- tation. Rugby 620, Dépannage...
-
Page 43: Entretien Et Transport
équivalent avant le transport et veillez à bien le caler. Expédition Utilisez l'emballage d'origine de Leica Geosystems, le coffret de transport et le carton d'expédition ou équivalent pour tout transport du produit par train, avion ou bateau. Il sera ainsi protégé des chocs et des vibrations. -
Page 44: Nettoyage Et Séchage
Toujours fermer le coffret lors de l'utilisation sur le terrain. Câbles et connec- Les connecteurs doivent être propres et secs. Soufflez sur les connecteurs pour teurs déloger toute poussière pouvant s'y trouver. Rugby 620, Entretien et transport... -
Page 45: Caractéristiques Techniques
Conformité avec la Pour les produits qui ne sont pas couverts par la directive R&TTE : réglementation Par la présente, Leica Geosystems AG, déclare que le ou les produits nationale sont conformes aux exigences essentielles et autres dispositions pertinentes des directives européennes applicables. La déclaration de conformité... - Page 46 Cylindre : négatif, pointe : positif Pack de batteries Type : Pack de batteries Li-Ion lithium-ion A600 Tension d'entrée : 12 V CC Courant d'entrée : 2,5 A Temps de charge : 5 heures (au maximum) à 20 °C Rugby 620, Caractéristiques techniques...
-
Page 47: Garantie Fabricant Sur Toute La Durée De Vie
Pour bénéficier de la garantie "Trois ans sans coûts", le produit doit être enregistré sur le site http://www.leica-geosystems.com/registration en l'espace de 8 semaines à compter de la date d'achat. Si le produit n'est pas enregistré, une garantie de deux ans s'applique. Rugby 620, Garantie fabricant sur toute la durée de vie... -
Page 48: Accessoires
Le pack de batteries Li-Ion A600 fait partie du pack de batteries rechargeable stan- dard. Il peut être acheté séparément pour servir de pack de secours pour les modèles rechargeables. Le pack batteries Li-Ion exige l'achat du chargeur de batteries Li-ion A100. A100 A600 A130 A150 A140 005798_001 Rugby 620, Accessoires... -
Page 49: Index
Environnement Instrument ............. 46 Température Laser .............. 46 Laser Stockage ...........46 Utilisation ..........46 Garantie ............47 Température, charge de la batterie interne ..33 Guide de dépannage .......... 41 Utilisation prévue ..........7 Installation Instrument sur trépied ........19 Rugby 620, Index... - Page 50 Vitesse de rotation ..........45 Rugby 620, Index...
- Page 51 Rugby 620, Index...
- Page 52 799727-2.0.0fr Traduction du texte original (799725-2.0.0en) Publié en Suisse © 2015 Leica Geosystems AG, Heerbrugg, Suisse Leica Geosystems AG Heinrich-Wild-Strasse CH-9435 Heerbrugg Suisse Téléphone +41 71 727 31 31 www.leica-geosystems.com...
