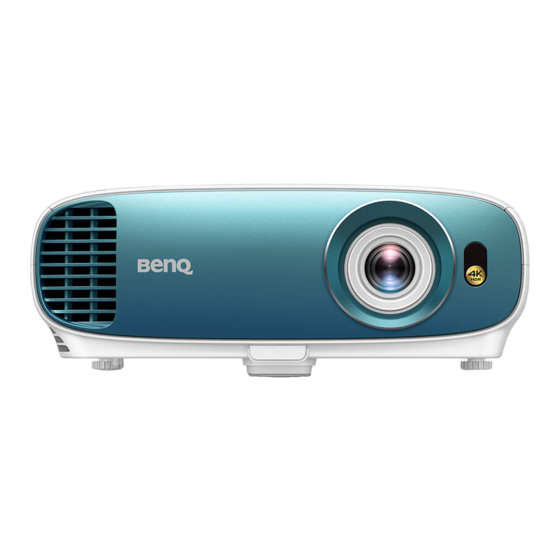

- Page 1 Projecteur numérique Manuel d'utilisation Gamme divertissement domestique I TK800 V 1.01...
-
Page 2: Garantie Limitée
Informations de garantie et de copyright Garantie limitée BenQ garantit ce produit contre tout défaut de matériel et de fabrication, dans des conditions normales d’utilisation et de stockage. Toute réclamation au titre de la garantie nécessite la présentation d’une preuve de la date d’achat. Si le produit devait s’avérer défectueux pendant la période de garantie, l’obligation de BenQ et votre recours... -
Page 3: Table Des Matières
Table des matières Informations de garantie et de copyright ................2 Consignes de sécurité importantes ..................4 Introduction .......................... 7 Contenu de l’emballage ..........................7 Vue extérieure du projecteur ......................... 8 Commandes et fonctions.......................... 9 Positionnement du projecteur ..................11 Choix de l’emplacement ......................... -
Page 4: Consignes De Sécurité Importantes
Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. 1. - Page 5 8. N’utilisez pas la lampe au-delà de sa durée de 12. N’obstruez pas les orifices de ventilation. vie nominale. Une utilisation excessive des - Ne placez pas le projecteur sur une couverture, de la lampes pourrait entraîner leur éclatement en literie ou toute autre surface souple.
- Page 6 Si le projecteur devait (0 pied) être mouillé, débranchez-le de la prise Groupe de risque 2 secteur et contactez BenQ pour une réparation. 1. Selon la classification de la sécurité photobiologique des lampes et systèmes de lampes, ce produit est du Groupe de risque 2, CEI 62471-5:2015.
-
Page 7: Introduction
• * La carte de garantie n’est fournie que dans certaines régions. Veuillez contacter votre revendeur pour des informations détaillées. Accessoires disponibles en option 1. Lampe supplémentaire 3. BenQ QCast/QCast Mirror/WDP02 2. Kit de montage au plafond 4. Lunettes 3D BenQ Remplacement des piles de la télécommande 1. -
Page 8: Vue Extérieure Du Projecteur
Vue extérieure du projecteur 12 1314 15 16 17 1. Couvercle de la lampe 14. Port USB mini-B (pour la mise à niveau du micrologiciel) 2. Système de ventilation (sortie d’air) 15. Port de commande RS-232 3. Pieds de réglage Fait l’interface avec un ordinateur ou un 4. -
Page 9: Commandes Et Fonctions
Commandes et fonctions Projecteur et télécommande 1. POWER (Voyant de Tous les appuis de touches décrits dans ce l’alimentation)/TEMP (Voyant document sont disponibles sur la télécommande ou du projecteur. d’avertissement de surchauffe)/LAMP (Voyant de la lampe) Voir Voyants à la page ALIMENTATION Bascule le projecteur entre les modes veille et activé. - Page 10 10. MODE, PIC MODE Sélectionne un mode de configuration de Permet de basculer le son du projecteur entre l’image disponible. désactivé et activé. 11. LIGHT 19. Touches de volume Allume le rétroéclairage de la télécommande Diminuez ou augmentez le volume du pendant quelques secondes.
-
Page 11: Positionnement Du Projecteur
Cette configuration nécessite un écran de l’écran. Procurez-vous le kit de montage au rétroprojection spécial. plafond BenQ chez votre revendeur afin de fixer votre projecteur au plafond. Après avoir allumé le projecteur, allez à INSTALLATION > Pos. du projecteur et appuyez / pour sélectionner un réglage. -
Page 12: Identification De La Taille De L'image Projetée Souhaitée
Identification de la taille de l’image projetée souhaitée La distance entre l’objectif du projecteur et l’écran, le réglage du zoom et le format vidéo ont chacune une incidence sur la taille de l’image projetée. Dimensions de projection • Le format de l’écran est 16:9 et l’image projetée est au format 16:9 Diagonale d’écran 16:9 Écran Centre de l’objectif... -
Page 13: Monter Le Projecteur
BenQ, et de vous assurer qu’il est correctement installé. Si vous utilisez un kit de montage d’une autre marque que BenQ, il existe un risque de sécurité lié à l’éventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés. -
Page 14: Diagramme De Configuration De Montage Au Plafond
Diagramme de configuration de montage au plafond Vis de montage au plafond : M4 (L max. = 25 mm ; L min. = 20 mm) 238.12 21.51 Unité : mm Ajustement de l’image projetée Ajustement de l’angle de projection Si le projecteur ne se trouve pas sur une surface plane ou si l’écran et le projecteur ne sont pas perpendiculaires, l’image projetée présente une distorsion trapézoïdale. -
Page 15: Réglage Automatique De L'image
Réglage automatique de l’image Il peut être nécessaire d’optimiser la qualité de l’image. Pour ce faire, allez au menu AFFICHAGE > Réglage PC et sélectionnez Auto. En 3 secondes, la fonction de réglage automatique intelligent intégrée règle les valeurs de fréquence et d’horloge pour optimiser la qualité d’image. Les informations concernant la source sélectionnée s’affichent dans le coin de l’écran pendant 3 secondes. -
Page 16: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : 1. Mettez préalablement tous les appareils hors tension. 2. Utilisez les câbles de signal appropriés pour chaque source. 3. Branchez les câbles correctement. Ordinateur portable ou de bureau Appareil A/V Haut-parl Haut-parl... -
Page 17: Connexion Du Son
Bonne Connexion du son Le projecteur est équipé de haut-parleur(s) mono intégré(s), conçu(s) pour offrir une fonction sonore de base, afin d’accompagner les présentations professionnelles uniquement. Ils ne sont pas conçus ni prévus pour la reproduction sonore stéréo, contrairement à d’autres applications telles que le Home Cinéma. -
Page 18: Fonctionnement
Fonctionnement Mise en marche du projecteur 1. Branchez le cordon d’alimentation. Allumez l’interrupteur de la prise secteur (le cas échéant). Le voyant d’alimentation du projecteur s’allume en orange une fois l’appareil mis sous tension. 2. Appuyez le bouton sur le projecteur ou sur la télécommande pour démarrer le projecteur. - Page 19 Étape 3 : Spécifiez Source auto. Sélectionnez Activ. si vous voulez que le projecteur recherche toujours les signaux disponibles automatiquement lorsque le projecteur est allumé. Maintenant, vous avez terminé la configuration initiale. 4. Si vous êtes invité à entrer un mot de passe, utilisez les touches fléchées pour saisir les 6 chiffres du mot de passe.
-
Page 20: Utilisation Des Menus
Utilisation des menus Le projecteur offre des menus à l’écran (OSD) qui permettent d’effectuer différents réglages et paramétrages. Les captures du menu OSD ci-dessous sont à titre indicatif uniquement et peuvent différer de l’apparence réelle. Vous trouverez ci-dessous une vue d’ensemble du menu OSD. Icône de menu Signal d’entrée principal... -
Page 21: Sécuriser Le Projecteur
Sécuriser le projecteur Utilisation d’un verrou câble de sécurité Le projecteur doit être installé dans un lieu sûr pour éviter le vol. Si ce n’est pas le cas, achetez un verrou, compatible Kensington, pour sécuriser le projecteur. Vous trouverez une fente de verrouillage Kensington sur l’arrière du projecteur. -
Page 22: Procédure De Rappel De Mot De Passe
à la 2. Notez le numéro et éteignez votre projecteur. clientèle de BenQ. 3. Contactez le service d’assistance BenQ local pour le Code de rappel : déchiffrer. Vous devrez peut-être fournir une preuve d’achat pour garantir que vous êtes autorisé à utiliser le projecteur. -
Page 23: Arrêt Du Projecteur
• Le niveau de luminosité de l’image projetée change en fonction des différents signaux d’entrée. • Pour les meilleurs résultats d’affichage de l’image, sélectionnez et utilisez un signal d’entrée avec la résolution native du projecteur. Toute autre résolution sera adaptée par le projecteur en fonction du réglage de « Rapport H/L », ce qui peut causer des distorsions de l’image ou une perte de clarté... -
Page 24: Utilisation Des Menus
Gestion mode util. Renom.mode util. Luminosité 0–100 Contraste 0–100 Couleur 0–100 Teinte 0–100 Netteté 0–15 Sélection gamma 1,8/2,0/2,1/2,2/2,3/2,4/2,5/2,6/BenQ Luminosité HDR -2 – +2 IMAGE Prédéfini/Gain rouge/Gain vert/ Température des Gain bleu/Décalage rouge/ couleurs Décalage vert/Décalage bleu Gestion des Couleur primaire/Nuance/ Avancé couleurs Saturation/Gain Gam.couleur... - Page 25 Auto/Réel/4:3/16:9/2,4:1 Déclencheur 12V Activ./Désact. Mode Haute Activ./Désact. altitude Langue Couleur de fond Noir/Bleu/Violet Écran de veille BenQ/Noir/Bleu Désactiver/5 min/10 min/15 min/ Arrêt auto. 20 min/25 min/30 min Mise sous tension Activ./Désact. directe Centre/Coin sup. gauche/Coin sup. CONFIG. Position des menus droit/Coin inf.
- Page 26 Réinit cpt lampe Réinit./Annul. Param. lampe Compteur de la lampe Plage HDMI Auto/Plein/Limité Activ./Désact. Désact./Bidirectionnel/Du Paramètres HDMI Lien Allumer projecteur/De l'appareil Désact./Bidirectionnel/Du Lien Éteindre projecteur/De l'appareil CONFIG. SYSTÈME : Refroidissement Activ./Désact. AVANCÉE rapide Modifier MP Mot de passe Verrou Activ./Désact. alimentation Verrouillage des Activ./Désact.
-
Page 27: Menu Image
Menu IMAGE Le projecteur comporte plusieurs modes d’image prédéfinis pour vous permettre de choisir le mode le mieux adapté à votre environnement d’exploitation et au type d’image du signal d’entrée. • Bright : Optimise la luminosité de l’image projetée. Ce mode est adapté aux environnements où... -
Page 28: Luminosité
Vous avez le choix entre deux modes définissables par l’utilisateur si les modes d’image disponibles actuellement ne sont pas adaptés à vos besoins. Vous pouvez utiliser l’un des modes d’image (mis à part User 1/User 2) comme point de départ et personnaliser les paramètres. •... - Page 29 • Sélection gamma Gamma se rapporte à la relation entre la source d’entrée et la luminosité d’image. • 1,8/2,0/2,1/BenQ : Sélectionnez ces valeurs en fonction de vos préférences. • 2,2/2,3 : Augmente la luminosité moyenne de l’image. Le meilleur choix pour un environnement éclairé, une salle de réunion ou un salon.
- Page 30 • Gestion des couleurs La gestion des couleurs fournit six groupes de couleurs (RVBCMJ) à ajuster. Lorsque vous sélectionnez chaque couleur, vous pouvez ajuster sa plage et sa saturation en fonction de vos préférences. • Couleur primaire : Sélectionne une couleur parmi Rouge, Jaune, Vert, Cyan, Bleu ou Magenta.
-
Page 31: Menu Affichage
• Réduction du bruit : Réduit le bruit électrique de l’image causé par différents lecteurs média. • Brilliant Color : Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité... - Page 32 3D, tels que les consoles PlayStation (avec disques de jeu 3D), lecteurs Blu-ray 3D (avec disques Blu-ray 3D), et ainsi de suite. Après avoir connecté les appareils vidéo 3D au projecteur, portez les lunettes 3D BenQ et assurez-vous qu’elles sont allumées pour visionner le contenu 3D.
-
Page 33: Menu Installation
Quand cette fonction est activée : • Le bruit acoustique sera réduit. Silence • La résolution d’affichage sera réglée sur 1920 x 1080. • Le menu IMAGE > Mode Image sera automatiquement changé en Silence et grisé. Menu INSTALLATION Pos. du Vous pouvez installer le projecteur au plafond, derrière un écran ou encore l’associer à... -
Page 34: Mode Haute Altitude
Il est recommandé d’utiliser le Mode Haute altitude lorsque votre environnement est entre 1500 m et 3000 m au-dessus du niveau de la mer, et à une température ambiante entre 0°C et 30°C. Si vous sélectionnez le « Mode Haute altitude », le niveau de bruit de fonctionnement peut être plus élevé... -
Page 35: Menu Config. Système : Avancée
• Mode son • Mode effet : Cette fonction utilise la technologie d’amélioration du son MaxxAudio, qui intègre les algorithmes de vagues pour offrir de superbes effets de basses et d’aigus et vous donner une expérience audio cinématographique immersive. Les modes son prédéfinis suivants sont fournis : Standard, Cinéma, Musiq, Jeux, Sport, Football et Util. -
Page 36: Paramètres
• Plage HDMI Sélectionne une plage de couleurs RVB appropriée pour corriger la précision des couleurs. • Auto : Sélectionne automatiquement une plage de couleur appropriée pour le signal HDMI entrant. • Plein : Utilise la plage complète RVB 0-255. •... -
Page 37: Menu Informations
Rétablit les paramètres par défaut. Rétablir tous les param. Les réglages suivants sont conservés : Mode Image, Gestion mode util., Luminosité, Contraste, Couleur, Teinte, Netteté, Avancé, Pos. du projecteur, Son, Renom.source et Mot de passe. Menu INFORMATIONS • Source : Indique la source actuelle du signal. •... -
Page 38: Entretien
Entretien Entretien du projecteur Nettoyage de l’objectif Nettoyez l’objectif dès que vous remarquez que sa surface est sale ou poussiéreuse. Veuillez vous assurer d’éteindre le projecteur et laissez le refroidir complètement avant de nettoyer l’objectif. • Utilisez une bombe d’air comprimé pour ôter la poussière. •... -
Page 39: Informations Relatives À La Lampe
Informations relatives à la lampe Familiarisation avec les heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l’équivalent heures lampe est la suivante : Durée utilisation lampe = (heures d’utilisation en mode Normal) + (heures d’utilisation en mode Économique) + (heures d’utilisation en mode SmartEco) -
Page 40: Quand Remplacer La Lampe
(voir Familiarisation avec les heures de la lampe à la page 39), il Lampe>XXXX heures Commandez 1 lampe : www.BenQ.com peut continuer à fonctionner jusqu’à ce que l’avertissement d’heures de lampe suivant apparaisse. Appuyez OK pour ignorer le message. Avis Il est fortement recommandé... - Page 41 Remplacement de la lampe (POUR UN TECHNICIEN QUALIFIÉ UNIQUEMENT) • Pour éviter tout risque d’électrocution, mettez toujours le projecteur hors tension et débranchez le cordon d’alimentation avant de procéder au remplacement de la lampe. • Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe.
-
Page 42: Réinitialiser Le Compteur De La Lampe
8. Tirez doucement sur la poignée pour retirer la lampe du projecteur. • Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur. • Conservez la lampe hors de portée des enfants et à l’écart de tout risque d’éclaboussure d’eau et de toute source inflammable. - Page 43 Voyants Lumière État et description Événements - alimentation Mode veille Mise en marche Fonctionnement normal Refroidissement de mise hors tension normale Télécharger Échec du démarrage du disque chromatique Échec de réinitialisation de l’interpolateur (projecteur vidéo seulement) Vie de la lampe/source lumineuse dépassée La porte de la lampe n’est pas fermée Déverminage ACTIVÉ...
-
Page 44: Dépannage
Dépannage Le projecteur ne s’allume pas Origine Solution Insérez le cordon d’alimentation dans la prise d’alimentation Le cordon d’alimentation n’alimente pas l’appareil CA située à l’arrière du projecteur et branchez-le sur la en électricité. prise secteur. Si la prise secteur est dotée d’un interrupteur, assurez-vous que celui-ci est activé. -
Page 45: Caractéristiques
1 x 5 watts votre pays pour trouver votre fenêtre de contact du Sortie de signal audio service. 1 prise audio PC http://www.benq.com/welcome Commande Transport 1 x 12V DC (alimentation 0,5 A) Un emballage original ou équivalent est recommandé. 1 de type A (alimentation 1,5 A) 1 Mini-B Contrôle série RS-232... -
Page 46: Dimensions
Dimensions 353 mm (L) x 135 mm (H) x 272 mm (P) Unité : mm Caractéristiques... -
Page 47: Fréquences De Fonctionnement
XGA_120 119,989 97,551 115,500 (Reduced Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 1024 x 576 BenQ NB Timing 60,0 35,820 46,966 1024 x 600 BenQ NB Timing 64,995 41,467 51,419 1280 x 720 1280 x 720_60 45,000... -
Page 48: Fréquences De Fonctionnement Pour L'entrée Hdmi (Hdcp)
84,997 68,667 94,500 XGA_120 119,989 97,551 115,500 (Reduced Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 BenQ Notebook 1024 x 576 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600 64,995 41,467 51,419 Timing 1280 x 720 1280 x 720_60... - Page 49 1920 x 1200_60 1920 x 1200 à 60 Hz 59,95 74,038 (Reduced Blanking) 1920 x 1080_60 1920 x 1080 (VESA) (pour modèle 59,963 67,158 auditorium) 1920 x 1080_120 1920 x 1080 à 120 Hz (Seulement prise en 120,000 135,000 charge HDMI 2.0) 3840 x 2160_30 3840 x 2160 67,5...
