6-5. Dispositifs en option
AVERTISSEMENT :
Couper l'alimentation de la machine (position OFF) avant de commencer l'opération afin de prévenir
les accidents éventuels causés par un démarrage soudain de la machine à coudre.
La pédale de machine de travail debout JUKI (PK-70 / -71) peut être utilisée avec la machine à coudre de la
série DDL-8000A en utilisant l'unité de jonction de pédale de travail debout en option (réf. JUKI : 40242689).
Il est interdit d'utiliser simultanément la pédale standard et la pédale de machine de travail
debout.
❸
❸
❹
❺
❹
❻
❶
❷
❸
❸
❹
– 69 –

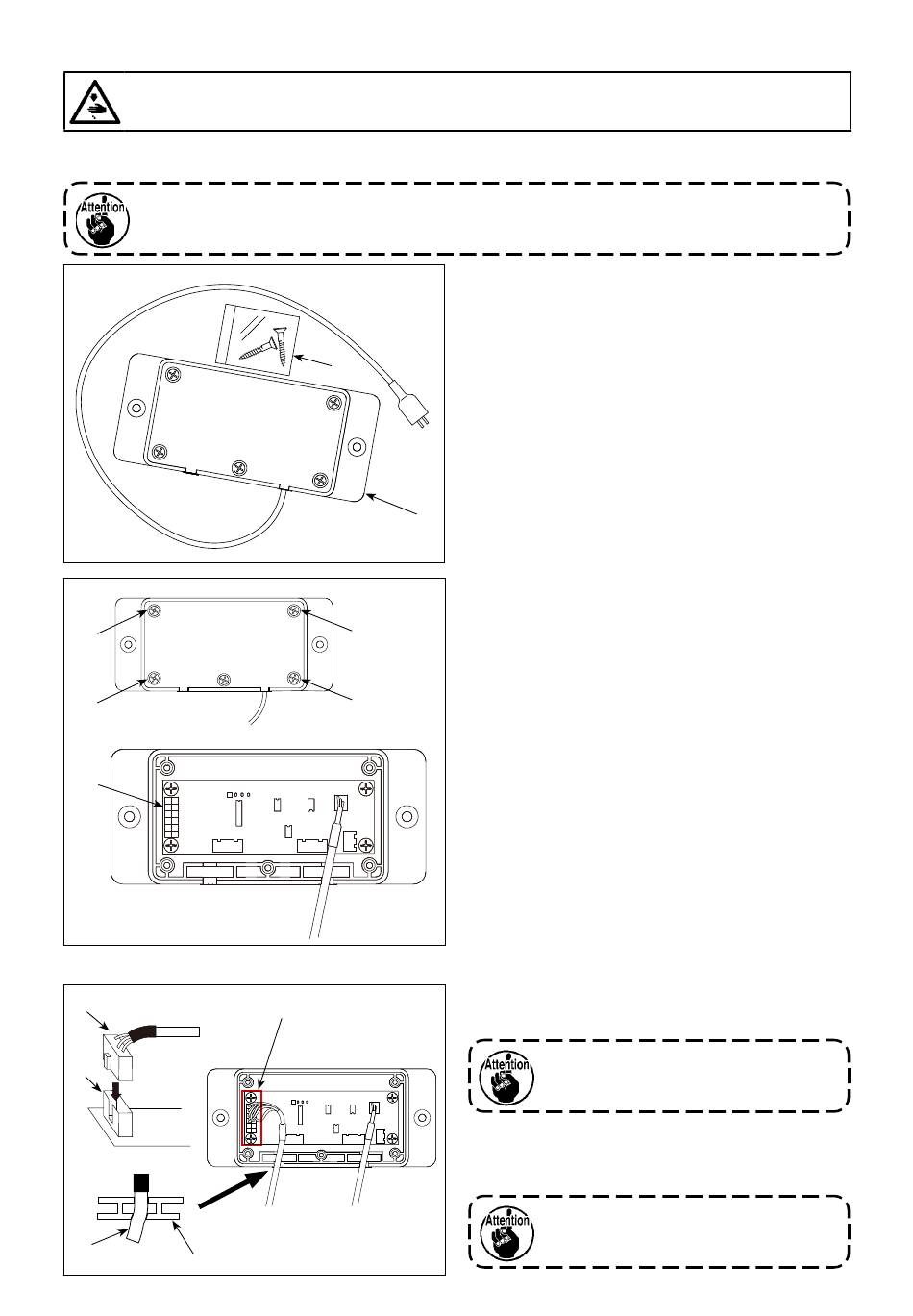

Structure de l'unité de jonction de pédale de ma-
chine de travail debout
❶ Corps principal de l'unité de jonction de pédale
de machine de travail debout
❷ Vis à bois de fixation de la table (2 pièces)
Méthode de connexion
1) Desserrer et retirer les quatre vis de fixation ❸ .
Retirer le couvercle de l'unité de jonction de pé-
dale de machine de travail debout ❶ .
2) Brancher le connecteur ❺ de la pédale de ma-
chine de travail debout sur le connecteur ❹ sur
la PCI.
Surveiller l'orientation de la clé de
connecteur.
❻ de la pédale de machine de
3) Pousser le cordon
travail debout dans la fente de l'unité de jonction
de pédale de machine de travail debout
La fente est légèrement étroite pour
permettre le serrage du cordon.
❶ .
