5. RÉGLAGE DE LA TÊTE DE LA MACHINE (APPLICATION)
5-1. Relation entre l'aiguille et le crochet
AVERTISSEMENT :
Couper l'alimentation de la machine (position OFF) avant de commencer l'opération afin de prévenir
les accidents éventuels causés par un démarrage soudain de la machine à coudre.
❹
❺
A
❷
❶
C
D
A
B
0,04 à 0,1 mm
a
❸
B

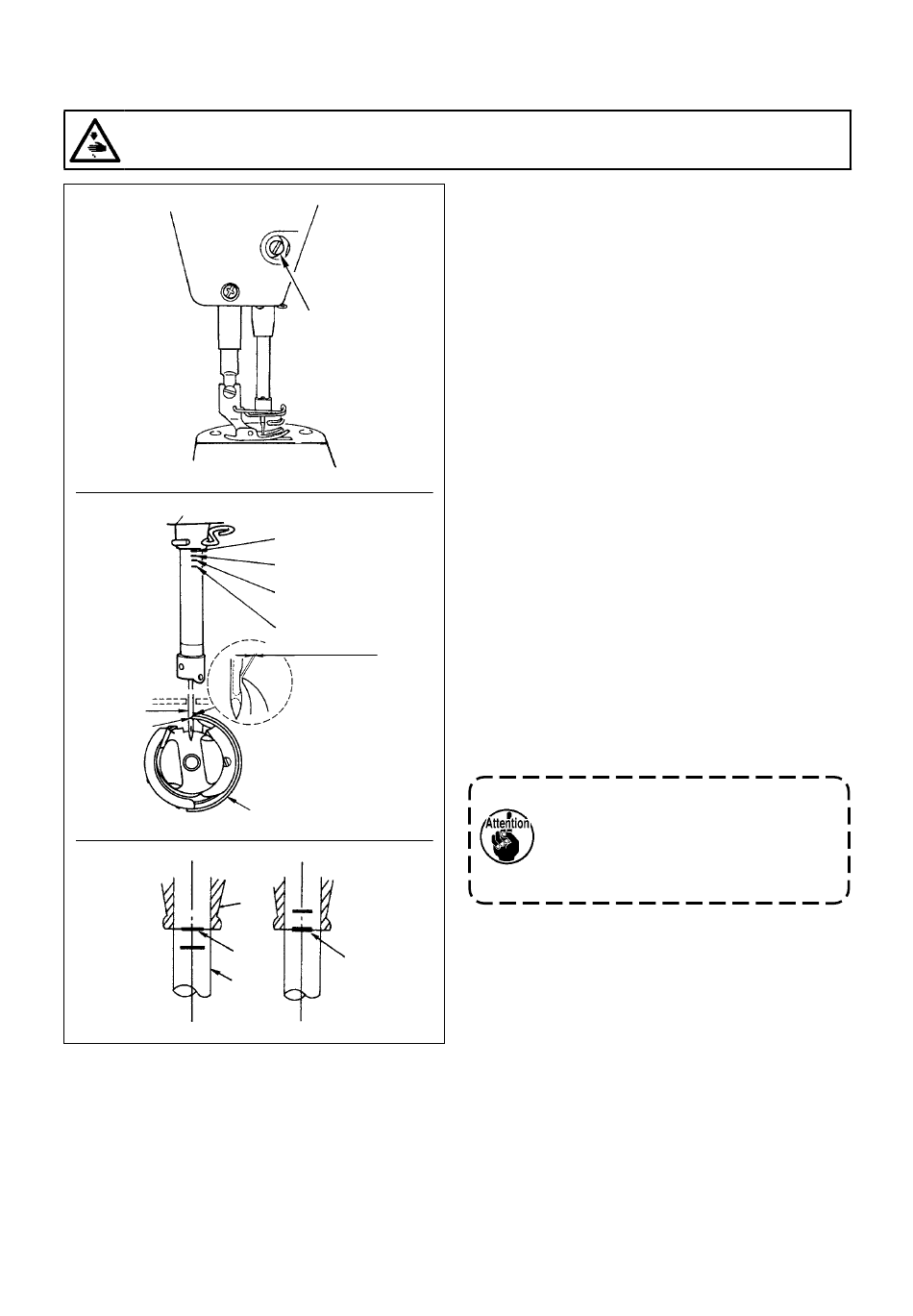

Régler la relation entre l'aiguille et le crochet de la
manière suivante :
1) Tourner le volant pour abaisser la barre à aiguille
au maximum, puis desserrer la vis de fixation ❶ .
2) Réglage de la hauteur de la barre à aiguille
Faire coïncider le trait de repère (pour une aiguille
DB : A, pour une aiguille DA : C) de la barre
à aiguille ❷ avec le bas de la bague inférieure
de la barre à aiguille ❸ , puis resserrer la vis de
fixation ❶ .
3) Réglage de la position du crochet a.
Desserrer les trois vis de fixation du crochet,
tourner le volant dans le sens de rotation normal
et aligner le trait de repère (pour une aiguille DB
: trait de repère B, pour une aiguille DA : trait de
repère D) de la barre à aiguille dans son mouve-
ment ascendant ❷ sur le bas de la bague infé-
rieure de barre à aiguille ❸ .
4) Dans cette condition, aligner la pointe de la lame
du crochet ❺ sur l'axe de l'aiguille ❹ . Régler
ensuite le jeu entre l'aiguille et le crochet pour
qu'il soit compris entre 0,04 à 0,1 mm (valeur
de référence), puis serrer à fond les trois vis de
fixation du crochet.
Si le jeu entre la pointe de la lame du
crochet et l'aiguille est inférieur à la
valeur spécifiée, la pointe de la lame
du crochet sera endommagée. S'il est
supérieur, il y aura des sauts de points.
