Guide d'installation

Veuillez-vous référer au guide d'installation principal
de la cuisinière pour obtenir les dimensions du
produit en suivant les instructions relatives à
l'armoire chauffante.
Utilisation de l'option de
ventilation sur la gauche - AGA
DC5G P/F uniquement
Lors de l'installation d'une
conduit d'aération de la cuisinière se trouve à gauche, il
est nécessaire d'utiliser l'adaptateur de tuyau
d'évacuation de décalage (fourni avec le kit
d'installation). L'adaptateur doit être positionné sur la
sortie gauche de la cuisinière pour permettre au tuyau
d'évacuation de passer derrière l'armoire chauffante.
(Voir Fig. 6 et 7).
Installez toujours le coude de décalage dans une
position ne créant pas de piège à eau/graisse.

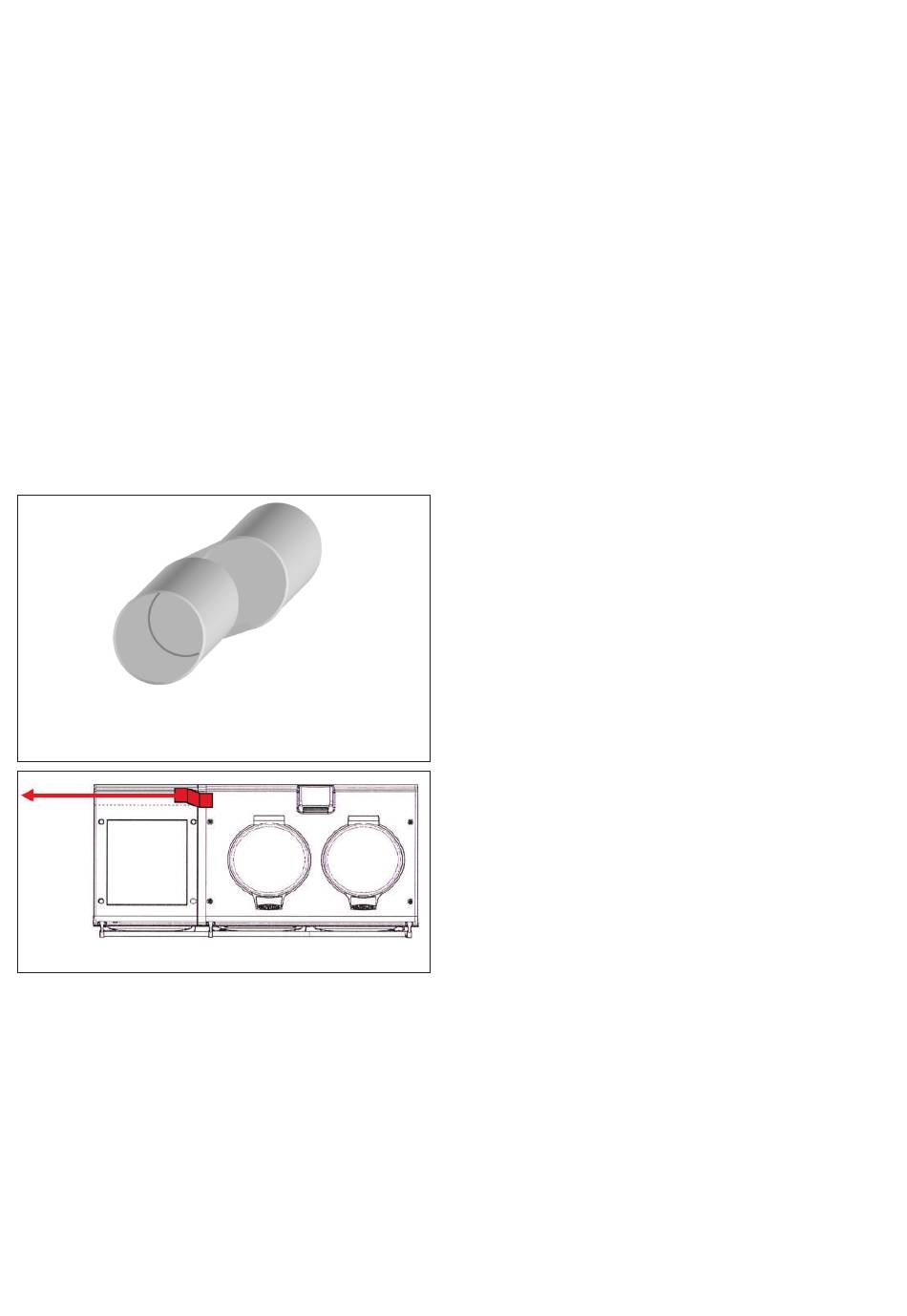

Adaptateur du tuyau d'évacuation de décalage
La chute de pression équivaut à un coude de 90°
Fig. 6
Fig. 7
DC5G P/F où la sortie du
Raccordement électrique
L'ARMOIRE CHAUFFANTE NÉCESSITE UNE
ALIMENTATION ÉLECTRIQUE MONOPHASÉE
INDÉPENDANTE.
AVERTISSEMENT : CET APPAREIL DOIT ÊTRE
BRANCHÉ AVEC UNE PRISE DE TERRE
La table de cuisson à induction avec armoire chauffante
nécessite une alimentation monophasée indépendante,
valable pour la tension indiquée sur la plaque
signalétique, soit une alimentation électrique de 230 v
~ 50 Hz, 13 A.
Cet appareil a été conçu pour la tension indiquée sur la
plaque signalétique, située sur un plateau coulissant de
la plaque de fixation de l'armoire chauffante, au-dessus
de la plinthe.
Le câblage extérieur à l'appareil doit être installé à l'aide
d'un câble d'isolation tripolaire SIHF en silicone et
conformément aux réglementations de câblage actuelles
et à toute réglementation locale en vigueur.
La méthode de connexion à l'alimentation électrique doit
faciliter l'isolation électrique complète de l'appareil, de
préférence par un interrupteur bipolaire avec une
séparation des contacts d'au moins 3 mm dans les deux
pôles.
Le sectionneur ne doit pas être positionné juste au-
dessus de l'appareil, mais doit être installé dans un
périmètre de 2 mètres autour de l'appareil.

Garantie et entretien

Veuillez-vous référer au guide principal pour obtenir les
informations relatives à la garantie et à l'entretien.
