Manuels Connexes pour Optex 8841
Sommaire des Matières pour Optex 8841

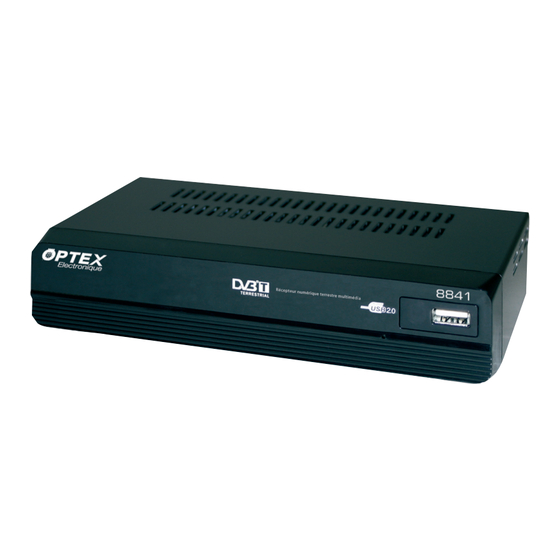

- Page 1 8841 Terminal numérique terrestre simple tuner multimedia Manuel d’utilisation Réf : 708841...
-
Page 2: Table Des Matières
SOMMAIRE BIEN COMMENCER ..................... 3 DESCRIPTION ......................4 a) La face avant ..................4 b) La face arrière ..................4 c) La télécommande ..................5 SCHEMA DE CONNEXION ..................6 ENREGISTREMENT ...................... 7 1ER DEMARRAGE ....................... 7 DESCRIPTIONS DES MENUS ..................8 I) MENU «TV»... -
Page 3: Bien Commencer
BIEN COMMENCER Sécurité Merci de lire toutes les précautions de sécurité avant de faire fonctionner votre terminal. • Ne pas couvrir votre terminal et laisser assez d’espace autour du terminal afin d’avoir une ventilation correcte. • Arrêter le terminal si un liquide ou une pièce quelconque tombe de l’appareil. •... -
Page 4: Description
DESCRIPTION a) La face avant 1. Entrée USB pour connecter votre support USB. 2. LED : Elle indique si le terminal est en fonctionnement ou non. Couleur rouge : Signifie que le terminal est en veille Couleur verte : Signifie que le terminal est en fonctionnement b) La face arrière 1. -
Page 5: La Télécommande
DESCRIPTION c) La télécommande 1. Permet d’allumer ou d’éteindre le terminal. 2. Permet de sélectionner directement le numéro de la chaîne. 3. Permet d’afficher la liste des chaînes favorites. 4. Permet d’afficher les données EPG si elles sont disponibles. 5. Permet d’accéder au menu principal du terminal. 6. -
Page 6: Schema De Connexion
SCHEMA DE CONNEXION Connexion avec appareil enregistreur ou décodeur C+ analogique Téléviseur décodeur C+ Magnétoscope Canal+ Dans le cas ou vous connectez votre décodeur Canal+ directement sur la prise péritel VCR, il faudra pla- en mode veille cer votre terminal pour pouvoir décoder la chaînes CANAL+ analogique. -
Page 7: Enregistrement
ENREGISTREMENT Comment enregistrer avec votre terminal TNT? Chose à savoir Lorsque vous enregistrez sur ce type de produit, vous allez enregistrer le signal provenant de la prise péri- tel nommée VCR de votre terminal TNT. C’est pourquoi, il vous faut préciser sur votre appareil qui enregistre (Magnétoscope ou graveur de DVD) d’enregistrer le signal en provenance de la prise péritel. -
Page 8: Descriptions Des Menus
DESCRIPTIONS DES MENUS 1. Menu principal Après avoir installé et connecté votre antenne sur le terminal, vous pouvez accéder au menu pour effec- tuer n’importe quelle opération. Le menu principal est constitué de 5 sous-menus comme sur la photo ci-contre : •... - Page 9 I. MENU «TV» Cette partie du menu est divisée en 6 parties bien précises. 1. Liste des chaînes 2. Aperçu en image de la chaîne sélectionnée 3. Icônes des listes favorites 4. Information de la chaîne sélectionnée 5. Toutes les fonctions disponibles pour la liste des chaînes Permet d’activer la fonction liste FAVORITE.
- Page 10 I. MENU «TV» SAUTER Permet de passer les chaînes que vous ne désirez pas voir appa- raître lorsque vous zappez parmi la liste des chaînes. Pour cela, appuyez sur la touche VOL+ pour déplacer votre curseur sur le 4ème logo. Il ne vous reste plus qu’à sélectionner la chaîne que vous désirez passer avec les touches CH+/CH- et validez avec la touche OK.
-
Page 11: Guide Tv (Guide Electronique Des Programmes)
I. MENU «TV» I.b) Guide TV (Guide Electronique des Programmes) Vous pouvez afficher les informations EPG (Guide électronique des programmes) sur les différentes chaînes. Les données affichées seront les programmes en cours et les programmes suivants. 1. Liste des chaînes : Utilisez les touches CH+/CH- pour sélectionner la chaîne de votre choix. 2. -
Page 12: Menu «Multimedia
III. MENU «MULTIMEDIA» Toutes les fonctions et réglages sont identiques pour le menu RADIO. Suivez les même procédure que pour le menu TV. C’est dans ce menu MULTIMEDIA, que vous pourrez accéder à vos fichiers multimédia stockés sur votre support USB. Ce menu est constitué... -
Page 13: Iii.b) Mes Musiques
III. MENU «MULTIMEDIA» Touche JAUNE : Permet de faire une symétrie par rapport à l’axe vertical. Appuyez successivement sur cette touche pour changer de vue. Touche BLEUE : Permet de faire une symétrie par rapport à l’axe horizontal. Appuyez successivement sur cette touche pour changer de vue. -
Page 14: Iii.c) Mes Films
III. MENU «MULTIMEDIA» III.c) Mes films Ce menu vous donnera accès à toutes les vidéos stockées sur votre support USB. Le format des fichiers vidéos reconnu est le MPEG2 et MPEG4. Lorsque vous entrez dans ce menu, le terminal scannera automatiquement l’intégralité des fichiers vidéos stockés à... -
Page 15: Iii.d) Réglages Enregistrement
III. MENU «MULTIMEDIA» III.d) Réglages enregistrement Ce menu vous donnera accès aux menus de réglages liés aux enregistrements. Ce menu est constitué de 3 sous-menus : 1) Liste des enregistrements 2) Informations du support USB 3) Préférences d’enregistrement III.d.1) Liste des enregistrements C’est ce menu qui vous donnera accès à... - Page 16 III. MENU «MULTIMEDIA» Utilisez les touches CH+/CH- pour sélectionner le programme que vous désirez regarder puis validez avec la touche OK. Vous pourrez naviguer dans l’explorateur de fichier avec les touches CH+/CH- et VOL+/VOL-. Après avoir sélectionné votre programme, une 1ère pression sur la touche OK permet la visualisation de celui-ci.
-
Page 17: Iii.d.3)
III. MENU «MULTIMEDIA» Périphérique : Indique le type de connexion. Ici USB puisque le terminal ne possède qu’une connexion USB. Vous ne pourrez donc pas changer ce paramètre. Entrée : Correspond au N° de l’entrée utilisée. Ici c’est le N° 1 qui est sélectionné puisqu’il n’y a qu’une seule entrée. -
Page 18: Pour L'enregistrement Sur Support Usb, 3 Méthodes Sont Disponibles
III. MENU «MULTIMEDIA» Durée d’enregistrement : Ce paramètre permet de sélectionner la durée d’enregistrement par défaut. Vous aurez le choix entre 15 minutes à 8 heures. Utilisez les touches VOL+/VOL- pour faire votre sélection. Comment enregistrer avec votre terminal TNT? 2 modes d’enregistrement disponible : -->... -
Page 19: Iii.f) Enregistrement Via Un Timer
III. MENU «MULTIMEDIA» III.f) Enregistrement via un Timer Le Timer permet à votre terminal de s’allumer et de s’éteindre à des horaires que vous aurez fixé dans le but de faire des en- registrements soit sur 1 magnétoscope ou graveur de DVD, soit directement sur votre support USB. -
Page 20: Iii.g) Enregistrement Via L'epg
III. MENU «MULTIMEDIA» III.g) Enregistrement via l’EPG Cette méthode de programmation est la plus facile et la plus rapide. La seule condition est qu’il faut impé- rativement que toutes les données EPG soient transmises. PS : Il est possible qu’aucunes informations ne s’affichent, cela dépend de la transmission des informations au travers du signal. -
Page 21: Menu «Accessoires
IV. MENU «ACCESSOIRES» Dans ce menu, vous aurez accès à différents accessoires présents dans votre terminal. Ce menu est constitué de 3 sous-menus : a) Gomoku b) Calendrier c) Calculatrice IV.a) Gomoku (Jeux) Le but de ce jeu est d’aligner 5 boules de couleur à la suite. Choisissez dans un premier temps si vous désirez commencer en premier ou en deuxième. -
Page 22: Menu «Configuration
V. MENU «CONFIGURATION» C’est dans ce menu que vous pourrez effectuer tous les réglages de votre terminal ainsi que les recherches de chaînes. Ce menu est constitué de 6 sous-menus : a) Installation b) Configuration TV c) Mot de passe d) Timer e) Initialisation f) Mise à... - Page 23 V. MENU «CONFIGURATION» Décalage GMT : Permet d’indiquer le nombre d’heure pour le décalage horaire. Utilisez pour cela les touches VOL+/VOL-. Lorsque tous vos réglages sont effectués, vous pouvez soit lan- cer la recherche des chaînes en mode automatique ou en mode manuel.
-
Page 24: Configuration Tv
V. MENU «CONFIGURATION» V.b) Configuration TV C’est dans ce menu que vous pourrez effectuer les réglages de votre téléviseur, bandeau d’information..Pour modifier ou choisir vos valeurs, utilisez les touches VOL+/VOL- . Format TV : Permet de choisir le format d’écran de votre terminal. Vous avez le choix 16/9 AUTO, 16/9PB, 4:3LB et 4/3PS. -
Page 25: Mot De Passe
V. MENU «CONFIGURATION» V.c) Mot de passe C’est dans ce menu que vous pourrez changer le mot de passe de votre terminal et verrouiller l’accès à dif- férents menus. Pour accéder à ce menu, il vous faudra indiquer le mot de passe qui est par défaut 6666. Utilisez les touches VOL+/VOL- pour changer les différents para- mètres. - Page 26 V. MENU «CONFIGURATION» Comment régler 1 timer? 1) Appuyez sur la touche ROUGE pour créer un nouveau Timer. 2) Il ne vous reste plus qu’à entrer tous les paramètres concernant le Timer. Type chaîne : Sélectionnez le type de programme sur lequel vous désirez effectuer l’action. Vous avez le choix entre Chaîne TV et Radio.
-
Page 27: Initialisation
(Version de logiciel, matériel...) * SW (Version du logiciel) * HW (Version du matériel) * Date (Date du logiciel) Ces informations sont utiles dans le cas ou une future mise à jour logiciel serait disponible en téléchar- gement sur notre site www.optex.fr... -
Page 28: Information Diverses
VI. INFORMATION DIVERSES a) Bandeau d’information Lorsque vous appuyez 1 fois sur la touche INFO de votre télécommande, vous pourrez voir toutes les infor- mations concernant la chaîne sélectionnée. 1. Type de chaîne : Vous indique si c’est une chaîne TV ou radio. 2. -
Page 29: Teletext
VI. INFORMATION DIVERSES c) Teletext Vous avez la possibilité d’afficher les données TELETEXT si celles- ci sont disponibles! Pour cela, appuyer sur la touche TEXT de votre télécommande. Pour quitter le Teletext, appuyer sur la touche EXIT. d) Sous-titres Vous avez la possibilité d’afficher les sous-titres de la chaîne en cours s’ils sont disponibles. -
Page 30: Problemes Techniques
VII. PROBLEMES TECHNIQUES FONCTIONNEMENT GENERAL • Le message «PAS DE SIGNAL» s’affiche à l’écran! 1. La chaîne sélectionnée a changé de fréquence. 2. Vérifiez vos connexions de câble coaxial. 3. Votre antenne a peut-être bougée. Il faudra certainement refaire un réglage. 4. -
Page 31: Caracteristiques Techniques
VIII. CARACTERISTIQUES TECHNIQUES Décodeur vidéo Niveau : MPEG-2 transport MP@ML Entrée : Décodeur vidéo MPEG-2 Résolution vidéo : 720x576 pixels pour le mode PAL ; 720 x 480 pixels pour le mode NTSC Format écran : 4:3, 16:9 et LETTER BOX Mémoire et système Processeur principal : Cheertek Mémoire Flash : 1Mbytes... - Page 32 Société NORMAND OPTEX ZI du pommier Bld Eugène Thomas 62110 Hénin-Beaumont www.optex.fr...
