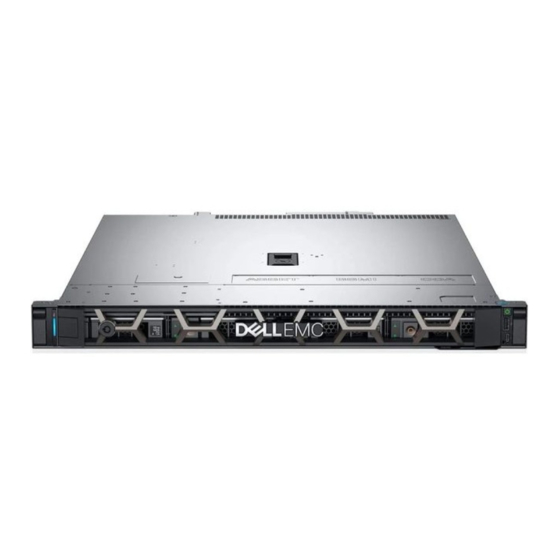

Dell EMC PowerEdge R240 Manuel D'installation Et De Maintenance
Masquer les pouces
Voir aussi pour EMC PowerEdge R240:
- Manuel d'installation et de maintenance (92 pages) ,
- Guide des caractéristiques techniques (21 pages)
Manuels Connexes pour Dell EMC PowerEdge R240
Sommaire des Matières pour Dell EMC PowerEdge R240
- Page 1 Dell EMC PowerEdge R240 Manuel d’installation et de maintenance Modèle réglementaire: E57S Series Type réglementaire: E57S001...
-
Page 2: Remarques, Précautions Et Avertissements
© 20182019 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs. -
Page 3: Table Des Matières
Table des matières 1 À propos du présent document.......................7 2 Présentation du système Dell EMC PowerEdge R240..............8 Vue avant du système................................8 Panneaux de commande..............................9 Vue arrière du système................................10 À l’intérieur du système............................... 10 Localisation du numéro de série de votre système......................11 3 Première installation et configuration du système PowerEdge R240..........13... - Page 4 Retrait du capot du système............................40 Installation du capot du système..........................40 Carénage à air..................................41 Retrait du carénage d’aération............................. 41 Installation du carénage d’aération..........................42 Ventilateurs de refroidissement............................43 Retrait d’un cache de ventilateur de refroidissement....................43 Installation d’un cache de ventilateur de refroidissement..................43 Retrait d’un ventilateur de refroidissement........................44 Installation d’un ventilateur de refroidissement......................
- Page 5 Retrait du dissipateur de chaleur..........................74 Retrait du processeur..............................75 Installation du processeur............................. 76 Installation du dissipateur de chaleur...........................76 Module IDSDM ou vFlash en option..........................77 Retrait de la carte IDSDM ou vFlash (en option).......................77 Installation d’une carte IDSDM ou vFlash (en option)....................78 Retrait de la carte MicroSD............................
- Page 6 Informations sur le recyclage ou la fin de vie........................113 Contacter Dell..................................113 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)..........113 Quick Resource Locator pour le système Dell EMC PowerEdge R240..............114 Obtention du support automatique avec SupportAssist....................114 10 Ressources de documentation....................115...
-
Page 7: Propos Du Présent Document
À propos du présent document Ce document présente le système et donne des informations sur l’installation et le remplacement de composants, les caractéristiques techniques, les outils de diagnostic, ainsi que des consignes à suivre lors de l’installation de certains composants. À... -
Page 8: Présentation Du Système Dell Emc Poweredge R240
Présentation du système Dell EMC PowerEdge R240 Le système Dell EMC PowerEdge R240 est un serveur 1U qui prend en charge : • Un processeur Intel Xeon Core i3, Pentium ou Celeron • Quatre logements DIMM • Un bloc d’alimentation CA câblé... -
Page 9: Panneaux De Commande
Figure 4. Vue du panneau de configuration droit 1. Bouton d’alimentation 2. Port compatible USB 2.0 3. Port micro-USB iDRAC Direct REMARQUE : Pour plus d’informations sur les ports, voir la section Spécifications des ports et connecteurs. Présentation du système Dell EMC PowerEdge R240... -
Page 10: Vue Arrière Du Système
Pour plus d’informations sur les ports et les connecteurs, reportez-vous à la rubrique Caractéristiques techniques. À l’intérieur du système Figure 6. À l’intérieur du système : système de 4 disques de 3,5 pouces 1. Lecteur optique 2. Commutateur d’intrusion Présentation du système Dell EMC PowerEdge R240... -
Page 11: Localisation Du Numéro De Série De Votre Système
à l’avant du système. Les informations peuvent également se trouver sur l’étiquette MEST (Mini Enterprise Service Tag) sur le châssis, à l’arrière du système. Dell utilise ces informations pour acheminer les appels de support vers le technicien pertinent. - Page 12 2. Plaquette d’information (vue arrière) 3. Étiquette OpenManage Mobile (OMM) 4. Étiquette avec l’adresse MAC et le mot de passe sécurisé pour le contrôleur iDRAC 5. Numéro de série, code de service express, étiquette QRL Présentation du système Dell EMC PowerEdge R240...
-
Page 13: Première Installation Et Configuration Du Système Poweredge R240
Configuration iDRAC Le contrôleur d’accès à distance Dell intégré (iDRAC, Integrated Dell Remote Access Controller) est conçu pour accroître la productivité des administrateurs système et améliorer la disponibilité générale des systèmes Dell. iDRAC signale aux administrateurs les problèmes liés au système et leur permet de gérer le système à... -
Page 14: Options D'installation Du Système D'exploitation
Veillez à changer le nom d’utilisateur et le mot de passe par défaut après avoir configuré l’adresse IP d’iDRAC. Pour plus d’informations concernant l’ouverture d’une session sur l’iDRAC et les licences iDRAC, consultez le tout dernier Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) à l’adresse www.dell.com/poweredgemanuals... -
Page 15: Téléchargement Des Pilotes Et Du Micrologiciel
Téléchargement des pilotes et du micrologiciel Dell EMC vous recommande de télécharger et d’installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système. Prérequis Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel. -
Page 16: Applications De Gestion Pré-Système D'exploitation Poweredge R240
Sujets : • Options permettant de gérer les applications pré-système d'exploitation • System Setup (Configuration du système) • Dell Lifecycle Controller • Boot Manager (Gestionnaire d’amorçage) • Amorçage PXE Options permettant de gérer les applications pré- système d'exploitation Votre système comporte les options suivantes pour gérer le système de pré-exploitation :... -
Page 17: Détails De La Configuration Système
Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, consultez le Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) sur www.dell.com/poweredgemanuals. -
Page 18: Affichage Des Informations Système
TPM (Trusted Platform Module). Permet également de gérer les boutons d’alimentation et NMI du système. Commande Dell Définit l'OS info pour OS Control (Contrôle d'accès). Paramètres divers Spécifie les options permettant de modifier la date et l'heure du système,etc. -
Page 19: Memory Settings (Paramètres De Mémoire)
Option Description Numéro de série Spécifie le numéro de série du système. du système Fabricant du Spécifie le nom du fabricant du système. système. Coordonnées du Spécifie les coordonnées du fabricant du système. fabricant du système. Version CPLD du Spécifie la version actuelle du micrologiciel du circuit logique programmable complexe (CPLD) du système. système UEFI version de la Spécifie le niveau de conformité... -
Page 20: Processor Settings (Paramètres Du Processeur)
Option Description fonctionnement REMARQUE : L'option Memory Operating Mode (Mode de fonctionnement de la mémoire) peut de la mémoire) comporter des options par défaut et des options disponibles différentes selon la configuration de la mémoire du système. Current State of Spécifie l'état actuel du mode de fonctionnement de la mémoire. -
Page 21: Détails Des Paramètres Sata
Option Description Number of Cores Permet de contrôler le nombre de cœurs activés sur chaque processeur. Par défaut, cette option est définie sur per Processor All (Tous). Processor Core Spécifie la fréquence maximale du cœur du processeur. Speed Processeur 1 Les paramètres suivants sont indiqués pour chaque processeur installé... -
Page 22: Boot Settings (Paramètres De Démarrage)
Option Description Option Description Modèle Spécifie le modèle de lecteur du périphérique sélectionné. Type de lecteur Spécifie le type du lecteur connecté au port SATA. Capacité Spécifie la capacité totale du disque dur. Ce champ n’est pas défini pour les périphériques médias amovibles, tels que les lecteurs optiques. -
Page 23: Affichage Des Paramètres Réseau
Option Description Boot Sequence Active ou désactive la fonction Réessayer la séquence d'amorçage. Si ce champ est activé et que le système Retry n’arrive pas à démarrer, ce dernier réexécute la séquence d’amorçage après 30 secondes. Par défaut, l’option est réglée sur Activé. -
Page 24: Périphériques Intégrés
À propos de cette tâche Option Description PXE Device n (n = Permet d’activer ou de désactiver le périphérique. Lorsque cette option est activée, une option d'amorçage UEFI 1 à 4) PXE est créée pour le périphérique. Paramètres PXE Permet de contrôler la configuration du périphérique PXE. Device n (n = 1 à... - Page 25 Option Description User Accessible Configure les ports USB accessibles à l’utilisateur. Si vous sélectionnez Ports arrière activés uniquement les USB Ports ports USB avant sont désactivés, et si vous sélectionnez Tous les ports désactivés, tous les ports USB avant et arrière seront désactivés.
-
Page 26: Détails De La Communication Série
Option Description Tableau 4. Désactivation des logements Option Description Logement 1 Active, désactive, ou désactive uniquement le pilote d’amorçage pour le logement PCIe 1. Par défaut, l’option est réglée sur Activé. Logement 2 Active, désactive, ou désactive uniquement le pilote d’amorçage pour le logement PCIe 2. -
Page 27: Affichage Des System Profile Settings (Paramètres Du Profil Du Système)
Option Description REMARQUE : Seul l’appareil série 2 peut être associé aux connectivités SOL (Serial Over LAN). Pour utiliser la redirection de console par SOL, configurez la même adresse de port pour la redirection de console et l’appareil série. REMARQUE : Chaque fois que le système démarre, le BIOS synchronise le paramètre MUX série enregistré... -
Page 28: System Security (Sécurité Du Système)
Option Description Gestion de Permet de définir la gestion de l’alimentation de l’UC. Par défaut, l’option est définie sur OS DBPM. l'alimentation de l'UC Fréquence de la Permet de définir la fréquence de la mémoire système. Vous pouvez sélectionner Performance maximale, mémoire Fiabilité... -
Page 29: Informations Détaillées System Security Settings (Paramètres De Sécurité Des Systèmes)
3. Dans l’écran System Setup Main Menu (Menu principal de configuration du système), cliquez sur System BIOS (BIOS du système). 4. Sur l'écran System BIOS (BIOS du système), cliquez sur System Security (Sécurité du système). Informations détaillées System Security Settings (Paramètres de sécurité... - Page 30 Option Description AC Power Permet de définir le délai de mise sous tension du système une fois que l’alimentation secteur a été rétablie sur le Recovery Delay système. Par défaut, l’option est définie sur Immédiatement. Délai défini par Permet de régler le paramètre Délai défini par l’utilisateur lorsque l’option Défini par l’utilisateur pour Délai l’utilisateur (60 s à...
-
Page 31: Création D'un Mot De Passe Système Et De Configuration
Création d’un mot de passe système et de configuration Prérequis Assurez-vous que le cavalier de mot de passe est activée. Le cavalier de mot de passe active ou désactive les fonctions de mot de passe pour le système et la configuration. Pour plus d’informations, reportez-vous à la section Réglage des cavaliers de la carte Système. REMARQUE : Si le paramètre du cavalier du mot de passe est désactivé, le mot de passe du système et le mot de passe de configuration existants sont supprimés et vous n’avez pas besoin de fournir un mot de passe du système pour ouvrir... -
Page 32: Suppression Ou Modification Du Mot De Passe D'système Et De Configuration
Il est possible de combiner l’utilisation des options Password Status (État du mot de passe) et Setup Password (Mot de passe de configuration) pour empêcher toute modification non autorisée du mot de passe système. Commande Dell OS Dans l’écran Redundant OS Control (Contrôle du système d’exploitation redondant), vous pouvez définir les informations sur le système d’exploitation redondant. -
Page 33: Affichage Du Contrôle De Système D'exploitation Redondant
Affichage du contrôle de système d’exploitation redondant Pour afficher l’écran Redundant OS Control (Contrôle de système d’exploitation redondant), procédez comme suit : Étapes 1. Allumez ou redémarrez le système. 2. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à... -
Page 34: Détails Des Paramètres Divers
L’accès à certaines fonctions de l’utilitaire Paramètres iDRAC exige une mise à niveau vers la licence iDRAC Enterprise. Pour plus d’informations sur l’utilisation d’iDRAC, voir Dell Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’Integrated Dell Remote Access Controller) sur www.dell.com/poweredgemanuals. -
Page 35: Dell Lifecycle Controller
Gestion intégrée du système Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du système. Le Dell Lifecycle Controller peut être démarré pendant la séquence d'amorçage et peut fonctionner indépendamment du système d'exploitation. -
Page 36: Menu De Démarrage Unique Du Uefi
Élément de Description menu Launch Lifecycle Permet de quitter le gestionnaire d’amorçage et appelle le programme Lifecycle Controller. Controller System Utilities Vous permet de lancer le menu des utilitaires du système, tels que les diagnostics du système et le shell UEFI. (Utilitaires du système) Menu de démarrage unique du UEFI... -
Page 37: Installation Et Retrait Des Composants Du Système Poweredge R240
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 38: Outils Recommandés
Pour plus d’informations, voir le Rail guide d’installation (Guide d’installation des rails) sur www.dell.com/poweredgemanuals. 3. Rebranchez les périphériques et branchez le système sur la prise secteur. 4. Allumez les périphériques reliés, puis mettez sous tension le système. Outils recommandés Vous avez besoin des outils suivants pour effectuer les procédures de retrait et d’installation : •... -
Page 39: Installation Du Panneau Avant
Figure 9. Retrait du cadre avant Étapes suivantes Remettez en place le cadre. Installation du panneau avant Prérequis 1. Suivez les consignes de sécurité indiquées dans la section Consignes de sécurité. 2. Identifiez et retirez la clé du panneau. REMARQUE : La clé... -
Page 40: Capot Du Système
Pour plus d’informations, consultez le manuel Rail Installation Guide (Guide d’installation des rails) à l’adresse www.dell.com/poweredgemanuals. Étapes 1. À l’aide d’un tournevis à tête plate de 1/4 de pouce ou cruciforme nº 2, tournez le verrou du loquet de déverrouillage dans le sens antihoraire pour le déverrouiller. -
Page 41: Carénage À Air
Étapes 1. Alignez les pattes du capot du système avec les fentes de guidage situées sur le système. 2. Fermez le loquet de déverrouillage du capot du système. 3. À l’aide d’un tournevis à tête plate de 1/4 de pouce ou cruciforme nº 2, tournez le verrou du loquet de déverrouillage dans le sens horaire pour le verrouiller. -
Page 42: Installation Du Carénage D'aération
Figure 13. Retrait du carénage d’aération Étapes suivantes Replacez le carénage à air. Installation du carénage d’aération Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. -
Page 43: Ventilateurs De Refroidissement
Ventilateurs de refroidissement Retrait d’un cache de ventilateur de refroidissement Prérequis 1. Suivez les consignes de sécurité indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Étapes 1. -
Page 44: Retrait D'un Ventilateur De Refroidissement
Figure 16. Installation du bâti de ventilateur Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait d’un ventilateur de refroidissement Prérequis AVERTISSEMENT : Ouvrir ou retirer le capot du système lorsque celui-ci est sous tension est dangereux. Vous risqueriez de recevoir une décharge électrique. -
Page 45: Installation D'un Ventilateur De Refroidissement
Installation d’un ventilateur de refroidissement Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système.. Retirez le carénage à air. 4. S'il est installé, retirez le cache du ventilateur. -
Page 46: Installation D'un Cache De Disque
Figure 19. Retrait d’un cache de disque Étapes suivantes 1. Le cas échéant, remettez en place le cache installez un disque. Installation d’un cache de disque Prérequis 1. Suivez les consignes de sécurité indiquées dans la section Consignes de sécurité. Retirez le panneau avant. -
Page 47: Installation Du Disque Dur Échangeable À Chaud
PRÉCAUTION : Avant de retirer ou d’installer un disque pendant que le système est en cours de fonctionnement, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation à chaud de disques. PRÉCAUTION : Pour éviter toute perte de données, veillez à... -
Page 48: Retrait Du Disque De Son Support
PRÉCAUTION : Lorsqu’un disque remplaçable à chaud est installé et que le système est mis sous tension, le disque commence automatiquement à se reconstruire. Assurez-vous que le disque de remplacement est vide ou contient des données que vous souhaitez écraser. Les éventuelles données présentes sur le disque de remplacement sont immédiatement perdues après l’installation du disque. -
Page 49: Installation Du Disque Dans Son Support
Figure 23. Retrait du disque de son support Installation du disque dans son support Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Retirez le cadre avant s'il est installé. Retirez le cache du disque. Étapes 1. -
Page 50: Étapes Suivantes
Figure 24. Installation d'un disque dans son support Étapes suivantes Installez le support de disque. 2. Le cas échéant, installez le cadre avant. Retrait d’un disque de 2,5 pouces d’un adaptateur de disque de 3,5 pouces Étapes 1. À l’aide d’un tournevis cruciforme N° 1, retirez les vis situées sur le côté de l’adaptateur de disque de 3,5 pouces. 2. -
Page 51: Installation D'un Disque De 2,5 Pouces Dans Un Adaptateur De Disque De 3,5 Pouces
Étapes suivantes Installation d’un disque dur de 2,5 pouces dans l’adaptateur de disque dur de 3,5 pouces. Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces Étapes 1. Alignez les trous de vis du disque de 2,5 pouces avec les trous de vis de l'adaptateur de disque de 3,5 pouces. 2. -
Page 52: Installation D'un Adaptateur De 3,5 Pouces Dans Un Support De Disque De 3,5 Pouces
Figure 27. Retrait d’un adaptateur de disque de 3,5 pouces d'un support de disque de 3,5 pouces Étapes suivantes Remettez en place un adaptateur de 3,5 pouces dans un support de disque de 3,5 pouces. Installation d’un adaptateur de 3,5 pouces dans un support de disque de 3,5 pouces Prérequis 1. -
Page 53: Retrait D'un Disque Câblé
Étapes suivantes Remettre en place un support de disque de 3,5 pouces. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait d’un disque câblé Prérequis 1. Suivez les consignes de sécurité indiquées dans la section Consignes de sécurité. -
Page 54: Retrait D'un Disque Dur Câblé Installé Dans Un Support
Étapes 1. Insérez le disque dur dans le logement de disque jusqu’à ce que le bouton d’éjection s’enclenche. 2. Connectez le câble d’alimentation et de données au disque. Figure 30. Installation d’un disque dur câblé Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à... -
Page 55: Installation D'un Disque Câblé Dans Son Support
Figure 31. Retrait d’un disque dur câblé installé dans un support Étapes suivantes Installez le disque dans le support de disque. Installation d’un disque câblé dans son support Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. -
Page 56: Commutateur D'intrusion
Étapes suivantes 1. Ouvrez le programme de configuration du système et assurez-vous que le contrôleur du disque est bien activé. 2. Quittez le programme de configuration du système et redémarrez le système. 3. Installez les logiciels requis pour le fonctionnement du disque tel que décrit dans la documentation relative au disque. 4. -
Page 57: Mémoire Système
Figure 34. Installation du commutateur d’intrusion Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Mémoire système Instructions relatives à la mémoire système Votre système contient quatre sockets de mémoire organisés dans deux canaux. Dans chaque canal, le 1er socket est marqué en blanc et le 2e socket en noir. -
Page 58: Consignes Générales Pour L'installation Des Barrettes De Mémoire
Figure 35. Emplacement des sockets de mémoire Les canaux de mémoire sont répartis comme suit : Tableau 5. Canaux de mémoire Emplacements des sockets de mémoire sur la carte système Processeur 1 Canal 0 : logements des sockets A1 et A3 Canal 1 : logements des sockets A2 et A4 Tableau 6. -
Page 59: Configuration
La fréquence de fonctionnement d’un bus mémoire peut être de 2 666 MT/s, 2 400 MT/s ou 2 133 MT/s en fonction des facteurs suivants : • le profil système sélectionné (par exemple, Performances optimisées, ou Personnalisé [exécution à débit haut ou inférieur]) •... -
Page 60: Installation D'une Barrette De Mémoire
REMARQUE : Si vous retirez la barrette de mémoire de manière permanente, installez un cache de barrette de mémoire. La procédure d’installation d’un cache de barrette de mémoire est semblable à la procédure pour installer une barrette de mémoire. Figure 36. Retrait d’une barrette de mémoire Étapes suivantes Remettez en place le module de mémoire. -
Page 61: Cartes D'extension Et Cartes De Montage Pour Cartes D'extension
Cela n'empêche pas votre système d'être mis sous tension. Dépannage des Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section cartes d’extension dans le Guide de dépannage des serveurs Dell EMC PowerEdge à l’adresse www.dell.com/ poweredgemanuals. - Page 62 Figure 38. Carte de montage pour carte d’extension Tableau 8. Caractéristiques des cartes de montage de cartes d'extension Carte de Longueur de emplacement Hauteur de logement PCIe Largeur du logement montage logement PCIe PCIe Slot 1 8 PCIe Demi-hauteur Demi-longueur Slot 2 16 PCIe Demi-hauteur/Pleine hauteur...
-
Page 63: Retrait De La Carte De Montage Pour Carte D'extension
Retrait de la carte de montage pour carte d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez le carénage à air. -
Page 64: Installation De La Carte De Montage Pour Carte D'extension
Figure 40. Installation de la plaque de recouvrement de carte de montage pour carte d’extension Étapes suivantes 1. Le cas échéant, remettez en place la carte de montage pour carte d’extension. Installation de la carte de montage pour carte d’extension Prérequis 1. -
Page 65: Retrait De La Carte D'extension De La Carte De Montage Pour Carte D'extension
Figure 41. Retrait de la plaque de recouvrement de la carte de montage pour carte d’extension 2. En tenant les ergots bleus de la carte de montage de carte d’extension, alignez la carte d’extension avec le connecteur de la carte système. - Page 66 Retirez le carénage à air. 4. Si une carte de montage de carte d’extension est installée, retirez-la. 5. Si des câbles sont branchés à la carte d’extension, débranchez-les. Étapes 1. Retournez la carte de montage de la carte d'extension, et en tenant la carte d'extension par ses bords, retirez la carte de la carte de montage.
-
Page 67: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension
Installation d’une carte d’extension dans la carte de montage pour carte d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. -
Page 68: Module Ssd M.2
Figure 46. Installation d’une carte d’extension dans la carte de montage pour carte d’extension Étapes suivantes Remettez la carte de montage pour carte d’extension en place. Installez le carénage à air. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. -
Page 69: Installation Du Module Ssd M.2
Figure 47. Retrait du module SSD M.2 Étapes suivantes Remplacez le module SSD M.2. Installation du module SSD M.2 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à... -
Page 70: Pile Du Système
Figure 48. Installation du module SSD M.2 Étapes suivantes 1. Installez la carte BOSS. REMARQUE : La procédure d’installation de la carte BOSS est similaire à celle d’une carte d’extension. Installez le carénage à air. 3. Suivez la procédure décrite dans la section Après une intervention à... - Page 71 Figure 49. Retrait de la pile du système 2. Pour installer une nouvelle pile du système : a) Poussez le verrou de la batterie et dégagez-le légèrement. REMARQUE : Veillez à ne pas pousser le clip du support de pile de plus de 3,2 millimètres, sous peine de risquer d’endommager la pièce.
-
Page 72: Clé Mémoire Usb Interne En Option
Installez le carénage à air. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 4. Vérifiez que la batterie fonctionne correctement, en effectuant les étapes suivantes : a. Entrez dans le programme de configuration du système, lors de l’amorçage, en appuyant sur F2. b. -
Page 73: Installation Du Lecteur Optique En Option
Étapes 1. Appuyez sur la patte de dégagement pour libérer le lecteur optique du système. 2. Extrayez le lecteur optique en le faisant glisser hors de son logement. 3. Si vous n’envisagez pas d’installer un nouveau lecteur optique, installez le cache dédié. REMARQUE : La procédure d’installation d’un cache de lecteur optique est similaire à... -
Page 74: Processeur Et Dissipateur De Chaleur
Figure 52. Installation du lecteur optique en option Étapes suivantes Installez le cadre avant. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.. Processeur et dissipateur de chaleur Retrait du dissipateur de chaleur Prérequis AVERTISSEMENT : Le dissipateur de chaleur reste chaud un certain temps après la mise hors tension du système. -
Page 75: Retrait Du Processeur
Figure 53. Retrait du dissipateur de chaleur Étapes suivantes 1. Si vous retirez un dissipateur de chaleur défectueux, installez un nouveau dissipateur ; sinon, retirez le processeur. Retrait du processeur Prérequis 1. Suivez les consignes de sécurité indiquées dans la section Consignes de sécurité. -
Page 76: Installation Du Processeur
Installation du processeur Prérequis 1. Suivez les consignes de sécurité indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez le carénage à air. Retirez le dissipateur de chaleur. -
Page 77: Module Idsdm Ou Vflash En Option
4. À l’aide d’un tournevis cruciforme nº 2, serrez les vis dans l’ordre suivant pour fixer le dissipateur de chaleur sur la carte système. a) Serrer partiellement la première vis (environ 3 tours). b) Serrez la vis diagonalement opposée à cette vis. c) Revenez à... -
Page 78: Installation D'une Carte Idsdm Ou Vflash (En Option)
Installation d’une carte IDSDM ou vFlash (en option) Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez le carénage à air. Étapes 1. -
Page 79: Installation De La Carte Microsd
Étapes 1. Repérez le logement de la carte MicroSD sur le module vFlash/IDSDM et exercez une pression sur la carte afin de la libérer partiellement de son logement. Pour localiser le module IDSDM/vFlash, reportez-vous à la section Cavaliers et connecteurs de la carte système. -
Page 80: Backplane De Lecteur
2. Exercez une pression sur la carte jusqu'à ce qu'elle se mette en place. Figure 59. Installation de la carte MicroSD Étapes suivantes Installation du module IDSDM ou vFlash 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. -
Page 81: Installation Du Fond De Panier Du Disque
2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez les disques. PRÉCAUTION : Pour éviter d’endommager les disques et le fond de panier, retirez du système les disques avant d’enlever le fond de panier. 4. -
Page 82: Routage Des Câbles
Figure 62. Installation du fond de panier Étapes suivantes 1. Branchez les câbles suivants au fond de panier : a. Câble de transmission du fond de panier b. Câble d'alimentation du fond de panier c. Câble PERC 2. Remettez en place les disques. 3. - Page 83 Figure 64. Routage des câbles : fond de panier de 4 disques de 3,5 pouces avec carte SATA Figure 65. Routage des câbles : fond de panier de 4 disques câblés de 3,5 pouces avec carte PERC Installation et retrait des composants du système PowerEdge R240...
- Page 84 Figure 66. Routage des câbles : fond de panier de 4 disques câblés de 3,5 pouces avec carte SATA Figure 67. Routage des câbles : fond de panier de 2 disques câblés de 3,5 pouces avec carte PERC Installation et retrait des composants du système PowerEdge R240...
-
Page 85: Bloc D'alimentation
Figure 68. Routage des câbles : fond de panier de 2 disques câblés de 3,5 pouces avec carte SATA Bloc d’alimentation REMARQUE : Pour plus d’informations, voir la section Caractéristiques techniques. Retrait d’un bloc d’alimentation câblé Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. -
Page 86: Installation D'un Bloc D'alimentation Câblé
Figure 69. Retrait d’un bloc d’alimentation câblé Étapes suivantes Remettez en place le PSU câblé. Installation d’un bloc d’alimentation câblé Prérequis 1. Suivez les consignes de sécurité indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à... -
Page 87: Carte Système
Étapes suivantes 1. Branchez les câbles du bloc d’alimentation sur les connecteurs de la carte système et du fond de panier. 2. Le cas échéant, installez la carte de montage pour carte d’extension. Installez le carénage à air. 4. Suivez la procédure décrite dans la section Après une intervention à... - Page 88 Figure 71. Vis de fixation de la carte système 2. Tenez le support de la carte système, soulevez légèrement la carte système, puis faites-la glisser vers l’avant du système. 3. Tout en tenant le support de la carte système, inclinez-la, puis soulevez-la pour la retirer du système. Figure 72.
-
Page 89: Installation De La Carte Système
Installation de la carte système Prérequis 1. Suivez les consignes de sécurité indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. 3. Si vous remplacez la carte système, retirez tous les composants répertoriés dans la rubrique Retrait de la carte système. -
Page 90: Restauration Du Système À L'aide De La Fonctionnalité De Restauration Facile
BitLocker. 7. Importez la licence iDRAC Enterprise nouvelle ou existante. Pour plus d’informations, consultez le manuel Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) à l’adresse www.dell.com/idracmanuals. Restauration du système à l’aide de la fonctionnalité de restauration facile La fonction Restauration facile vous permet de restaurer votre numéro de série, votre licence, la configuration UEFI et les données de... -
Page 91: Module Tpm (Trusted Platform Module)
Module TPM (Trusted Platform Module) Mise à niveau du module TPM (Trusted Platform Module) Prérequis REMARQUE : • Assurez-vous que votre système d’exploitation prend en charge la version du module TPM en cours d’installation. • Assurez-vous de télécharger et d’installer la dernière version du micrologiciel BIOS sur votre ordinateur. •... -
Page 92: Initialisation Du Module Tpm Pour Les Utilisateurs De Bitlocker
Étapes suivantes Remettez en place la carte système. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 3. Pour vérifier si le module de mémoire a été correctement installé, appuyez sur la touche F2 et accédez au menu principal de la configuration système >... -
Page 93: Panneau De Commande
10. Sur l’écran Paramètres de sécurité du système, dans l’option Intel TXT, sélectionnez Activé. 11. Enregistrer les paramètres. 12. Redémarrez le système. panneau de commande Retrait du panneau de configuration gauche Prérequis 1. Suivez les consignes de sécurité indiquées dans la section Consignes de sécurité. -
Page 94: Retrait Du Panneau De Commandes Droite
2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez le cadre avant. Retirez le carénage à air. Étapes 1. Acheminez le câble du panneau de commande à par le côté et les fentes de guidage dans le système. REMARQUE : Vous devez acheminer le câble correctement pour éviter qu'il ne soit coincé... -
Page 95: Installation Du Panneau De Commande Droit
Figure 77. Retrait du panneau de commandes droite Étapes suivantes Installez le panneau de commande droit. Installation du panneau de commande droit Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à... - Page 96 Figure 78. Installation du panneau de commande droit Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Installation et retrait des composants du système PowerEdge R240...
-
Page 97: Cavaliers Et Connecteurs Du Système Poweredge R240
Cavaliers et connecteurs du système PowerEdge R240 Cette rubrique contient des informations spécifiques sur les cavaliers. Elle contient également des informations sur les cavaliers et les commutateurs et décrit les connecteurs des multiples cartes dans le système. Les cavaliers de la carte système permettent de désactiver les mots de passe système et de configuration. -
Page 98: Paramètres Des Cavaliers De La Carte Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. - Page 99 3. Déplacez le cavalier qui se trouve sur le cavalier de la carte système des broches 2 et 4 aux broches 4 et 6. 4. Installez le capot du système. Les mots de passe existants ne sont pas désactivés (effacés) tant que le système ne s'est pas amorcé avec le cavalier de mot de passe sur les broches 4 et 6.
-
Page 100: Caractéristiques Techniques
Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du châssis • Poids du système • Spécifications du processeur • Spécifications des blocs d’alimentation (PSU) • Caractéristiques des ventilateurs de refroidissement •... -
Page 101: Poids Du Système
Processeur Intel Pentium G5500 Processeur Intel Celeron G4900 Spécifications des blocs d’alimentation (PSU) Le système Dell EMC PowerEdge R240 prend en charge un bloc d’alimentation (PSU) secteur. Tableau 14. Caractéristiques du bloc d’alimentation du système Dell EMC PowerEdge R240 Bloc... -
Page 102: Caractéristiques Des Ventilateurs De Refroidissement
PCIe Caractéristiques de la pile du Système Le système Dell EMC PowerEdge R240 prend en charge les piles boutons au lithium CR 2032 (3 V) comme batterie système. Caractéristiques des cartes de montage de cartes d’extension Le système Dell EMC PowerEdge R240 prend en charge jusqu’à deux cartes PCI Express (PCIe) de 3e génération. -
Page 103: Caractéristiques Du Contrôleur De Stockage
Caractéristiques du contrôleur de stockage Le système Dell EMC PowerEdge R240 prend en charge les cartes de contrôleur suivantes : Tableau 19. Cartes de contrôleur du Dell EMC PowerEdge R240 système Contrôleurs internes Contrôleurs externes • PERC H730P • SAS 12 Gbit/s externe HBA •... -
Page 104: Caractéristiques Des Ports Nic
Le port compatible micro USB 2.0 peut être utilisé uniquement comme port iDRAC Direct ou port de gestion. Caractéristiques des ports NIC Le système Dell EMC PowerEdge R240 prend en charge jusqu’à deux ports de carte réseau (NIC) 10/100/1 000 Mbit/s situés sur le panneau arrière. Caractéristiques du connecteur série Le Dell EMC PowerEdge R240 système prend en charge un connecteur série sur le panneau arrière, de type 9 broches DTE (Data... -
Page 105: Spécifications Environnementales
Spécifications environnementales fiche technique REMARQUE : Pour plus d’informations sur les certifications environnementales, veuillez consulter la environnementale du produit qui se trouve dans la section Manuels et documents sur www.dell.com/support/home. Tableau 24. Spécifications de température Température Spécifications Stockage -40 à 65 °C (-40 à 149 °F) En fonctionnement continu (pour une altitude de De 10 à... -
Page 106: Température De Fonctionnement Standard
Prise en charge d’un processeur de 71 W maximum. • Carte de processeur graphique non prise en charge. • Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. Caractéristiques techniques... -
Page 107: Caractéristiques De Contamination De Particules Et Gazeuse
Caractéristiques de contamination de particules et gazeuse Le tableau suivant définit les limitations de prévention des dommages causés aux équipements informatiques et/ou des défaillances issues de contaminations particulaires ou gazeuses. Si les niveaux de pollution particulaire ou gazeuse dépassent les limitations spécifiées et entraînent des dommages ou des défaillances du matériel, vous devez rectifier les conditions environnementales. -
Page 108: Diagnostics Du Système Et Codes Des Voyants
Diagnostics du système et codes des voyants Les voyants de diagnostic sur le panneau avant du système affichent l'état pendant le démarrage du système. Sujets : • Codes des voyants d’intégrité du système et d’ID du système • Codes du voyant d’iDRAC Direct •... -
Page 109: Codes Du Voyant D'idrac Direct
Dell Event and Error Messages Reference Guide (Guide de référence Dell des messages d’événement et d’erreur) Codes du voyant d’iDRAC Direct Le voyant d'iDRAC Direct s'allume pour indiquer que le port est connecté et utilisé en tant que partie intégrante du sous-système de l'iDRAC. -
Page 110: Codes Des Voyants Du Bloc D'alimentation Câblé Non Redondant
État État Le voyant de liaison est vert et le voyant d’activité est La carte réseau est connectée à un réseau valide à son débit de port éteint. maximal et aucune donnée n’est envoyée ou reçue. Le voyant de liaison est orange et le voyant d’activité est La carte réseau est connectée à... -
Page 111: Diagnostics Du Système Poweredge R240
Diagnostics du système PowerEdge R240 Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique de Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ou risque de perte de données. -
Page 112: Exécution Des Diagnostics Intégrés Du Système À Partir Du Gestionnaire D'amorçage
La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s'affiche, répertoriant tous les périphériques détectés dans le système. Le diagnostic démarre l'exécution des tests sur tous les périphériques détectés. Résultats Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller Étapes 1. -
Page 113: Obtention D'aide
Contacter Dell Dell propose plusieurs possibilités de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d'une connexion Internet fonctionnelle, consultez votre facture, le bordereau de marchandises ou le catalogue des produits pour trouver les informations de contact. -
Page 114: Quick Resource Locator Pour Le Système Dell Emc Poweredge R240
• Contact proactif : un agent du support technique Dell EMC vous contacte à propos du ticket de support et vous aide à résoudre le problème. Les avantages disponibles varient en fonction des droits au service Dell EMC achetés pour votre appareil. Pour plus d’informations sur SupportAssist, rendez-vous sur www.dell.com/supportassist. -
Page 115: Ressources De Documentation
Pour afficher le document qui est répertoriée dans le tableau des ressources de documentation : • Sur le site de support Dell EMC : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location (Emplacement). - Page 116 Gestion de votre système Pour plus d’informations sur le logiciel de gestion www.dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage). Pour des informations sur la configuration, www.dell.com/openmanagemanuals...
