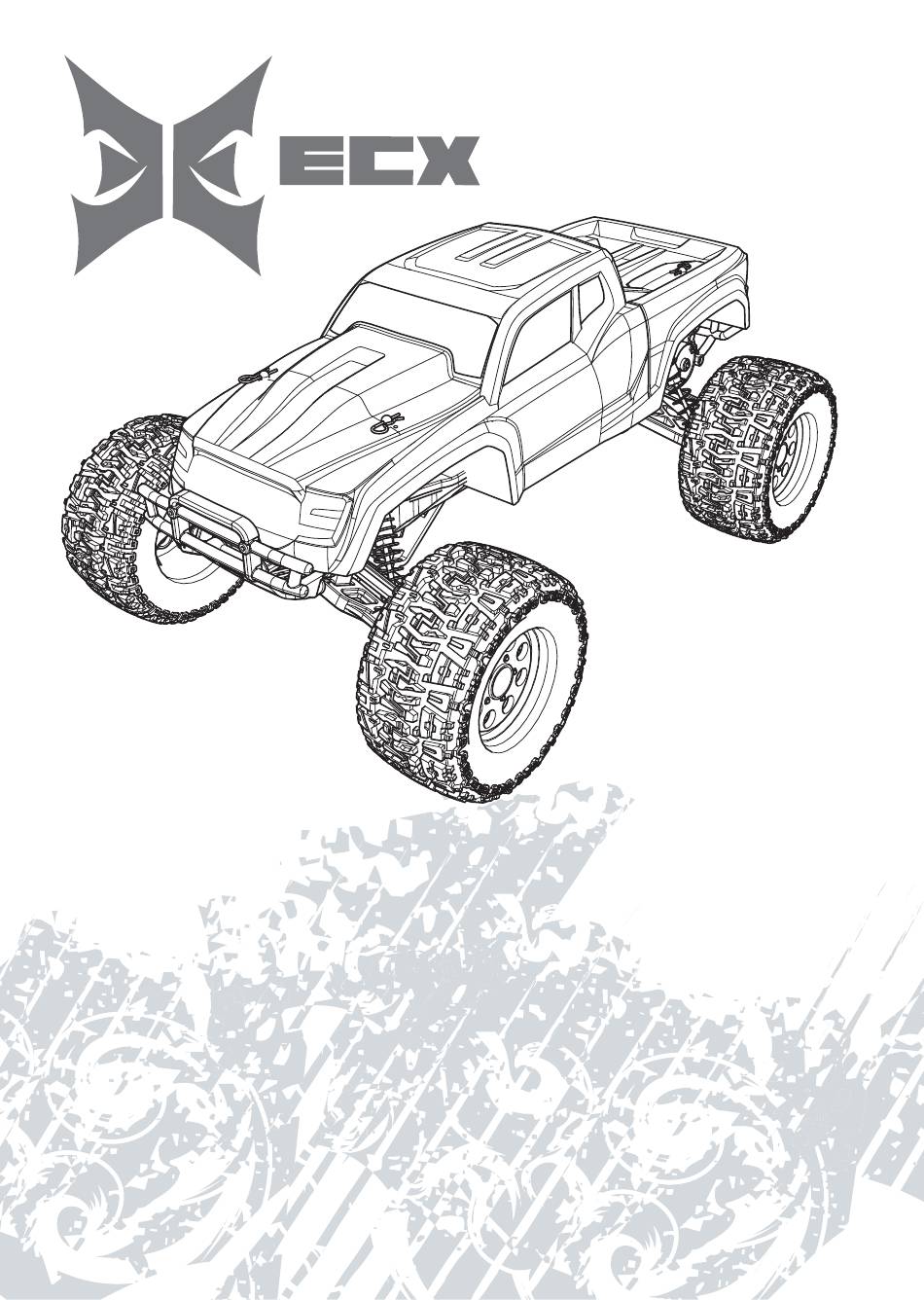

RUCKUS
ECX03002 | ECX03002AU | ECX03002I
ECX03003 | ECX03003AU | ECX03003I
INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D'UTILISATION
MANUALE DI ISTRUZIONI
®
®
1/10 ELECTRIC
MONSTER TRUCK

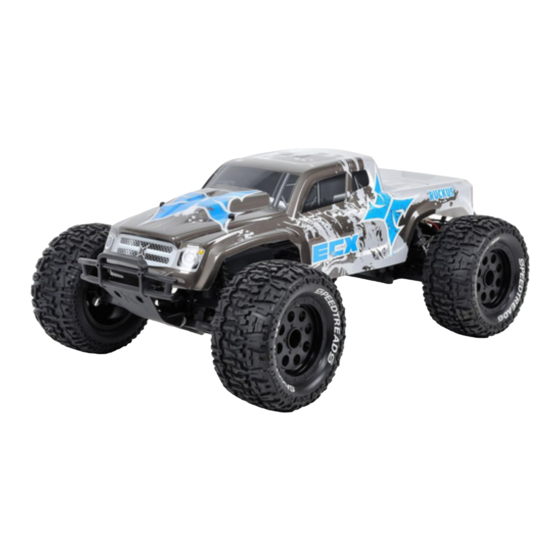

Congratulations on your purchase of the ECX
Ruckus
Monster Truck. This 1/10-scale model
®
introduces you to the sport of RC driving.
Herzlichen Glückwunsch zum Kauf des ECX
Ruckus Monster Truck. Dieses 1/10 Scale Model
öffnet Ihnen die Welt des RC Car Sports.
Nous vous félicitons pour l'achat du ECX Ruckus
Monster Truck. Ce modèle 1/10 vous initie à la
conduite RC.
Congratulazioni per l'acquisto di questo Ruckus
Monster Truck ECX. Questa vettura in scala 1/10
vi introdurrà nel mondo dei modelli RC.
®
Publicité
Table des Matières
Manuels Connexes pour ECX RUCKUS ECX03002
Sommaire des Matières pour ECX RUCKUS ECX03002
- Page 1 Herzlichen Glückwunsch zum Kauf des ECX Ruckus Monster Truck. Dieses 1/10 Scale Model BEDIENUNGSANLEITUNG öffnet Ihnen die Welt des RC Car Sports. Nous vous félicitons pour l’achat du ECX Ruckus MANUEL D’UTILISATION Monster Truck. Ce modèle 1/10 vous initie à la conduite RC.
-
Page 2: Signification De Certains Mots
REMARQUE Toutes les instructions, garanties et autres documents de garantie sont sujets à la seule discrétion de Horizon Hobby, Inc. Veuillez, pour une documentation produit bien à jour, visiter le site internet http://www.horizonhobby.com. SIGNIFICATION DE CERTAINS MOTS: Les termes suivants servent, tout au long de la littérature produits, à désigner différents niveaux de blessures potentielles lors de l’utilisation de ce produit: REMARQUE : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET éventuellement un faible risque de blessures. -
Page 3: Table Des Matières
TABLE DES MATIÈRES Précautions et avertissements liés à la sécurité ......27 Utilisation................... 34 Véhicule résistant à l’eau équipé d’une électronique Fin d’Utilisation ................. 34 étanche ..................28 Utilisation du Moteur ............... 34 Caractéristiques ............... 29 Maintenance ................35 Eléments ..................29 Reglage de l’Entre-dents.............. -
Page 4: Caractéristiques
76 g Vitesse 0,23sec/60° de course Dimensions 55,6 x 18 x 30mm ELÉMENTS 1. ECX Ruckus Monster Truck 1/10 2. Émetteur ECX 2.4GHz 3. Piles AA (4) 4. Chargeur DYN4113 2A à détection de peak 5. Batterie Dynamite ® Speedpack 7,2V Ni-MH (DYN1050EC) ST. -
Page 5: Charge Initiale
CHARGE INITIALE AVERTISSEMENTS ET PRÉCAUTIONS RELA- Votre chargeur Dynamite à détection de pics de charge possède un TIFS À LA CHARGE circuit de protection lui permettant de stopper la charge après 15 • Lisez avec attention ce manuel avant d’utiliser le produit. minutes, si une anomalie est détectée durant la charge. -
Page 6: Dépose De La Carrosserie
DÉPOSE DE LA CARROSSERIE INSTALLATION DE LA BATTERIE SUR LE VÉHICULE 1. Tournez les attaches rapides (A) pour retirer le support de batterie (B). 2. Installez la batterie. 3. Replacez le support de batterie. 4. Tournez les attaches pour fixer le support. 5. -
Page 7: Gâchette Des Gaz
COMMANDES DE L’ÉMETTEUR INVERSEURS BIND BIND Permettent d’inverser le sens de la direction ST et le sens des gaz TH. (Par défaut l’interrupteur pour la direction ST est sur la position N et l’interrupteur en position R pour les gaz TH.) DÉBATTEMENT DE DIRECTION TRIM DE DIRECTION... -
Page 8: Mise En Fonctionnement
MISE EN FONCTIONNEMENT 2. Mettez le contrôleur sous tension. 1. Mettez l’émetteur sous tension. ST. TRIM TH. TRIM 3. Effectuez un test des commandes de l’émetteur en 4. Commencez par rouler lentement et si le véhicule ne roule soulevant du sol les roues du véhicule. pas droit, réglez la direction à... -
Page 9: Utilisation
UTILISATION • TOUJOURS mettre l’émetteur sous tension avant le récepteur • TOUJOURS utiliser votre véhicule dans un endroit dégagé. du véhicule. TOUJOURS mettre le récepteur hors tension Faire fonctionner le véhicule dans des petites zones ou avant l’émetteur. en intérieur peut entraîner une surchauffe du véhicule. Un fonctionnement à... -
Page 10: Maintenance
MAINTENANCE RÉGLAGE DE L’ENTRE-DENTS L’entre-dent est déjà réglé à l’usine. Ce réglage est seulement nécessaire quand vous changez le moteur, la couronne ou le pignon. Vous devez retirer le capot de protection (A) pour effectuer ce réglage. Un réglage correct de l’entre-dent (la zone de rencontre des dents des pignons) est important pour les performances du véhicule. -
Page 11: Nettoyage De L'amortisseur
NETTOYAGE DE L’AMORTISSEUR AMORTISSEUR AMORTISSEUR ARRIÈRE AVANT Les amortisseurs hydrauliques nécessitent un entretien régulier en raison du vieillissement de l’huile ou de son encrassement. ECX1037 ECX1037 Cet entretien devrait être effectué après toutes les 3 à 5 heures ECX1043 de fonctionnement, cette durée variant en fonction des condi- ECX1043 tions dans lesquelles le véhicule a été... -
Page 12: Affectation
AFFECTATION L'affectation est le processus de programmation du récepteur à 5. La DEL du récepteur s’éclaire fixement quand l’affectation est reconnaître le code GUID (Identifi ant unique) spécifi que à votre effectuée. émetteur. La DX2E et le SR201 sont déjà affectés à l’usine. Si 6. -
Page 13: Garantie Et Réparations
Problème Cause possible Solution Le récepteur a des pertes • Tension de batterie faible • Chargez totalement la batterie de signal durant • Câbles ou connecteurs endommagés ou • Effectuez une vérifi cation de liaisons entre l’utilisation débranchés entre la batterie et le récepteur la batterie et le récepteur Le récepteur perd son •... -
Page 14: Coordonnées De Garantie Et Réparations
Il est de la responsabilité de l‘utilisateur de remettre le produit à un point de collecte offi ciel des Produit(s) : ECX 1/10 th Scale Monster Truck (Ruckus) V2.1 déchets d’équipements électriques. Cette procédure permet de Numéro(s) d’article : ECX03002SEU, ECX03003SEU garantir le respect de l’environnement et l’absence de sollicita-... - Page 15 PARTS DIAGRAM | EXPLOSIONSZEICHNUNG | VUE ÉCLATÉE DES PIÈCES | ESPLOSO DEL MODELLO CON REFERENZA PEZZI M3X10 RECOMMENDED ITEMS EMPFOHLENE WERKZEUGE OUTILS RECOMMANDÉS M3X12 ATTREZZI CONSIGLIATI M3X10 M3X10 2 mm 1.5 mm M3X12 M3X12 M3X12 M3X12 M3X25 M3X12 M3X10 M3X10 M3X15 M3X12 M3x15...
- Page 16 PARTS DIAGRAM | EXPLOSIONSZEICHNUNG | VUE ÉCLATÉE DES PIÈCES | ESPLOSO DEL MODELLO CON REFERENZA PEZZI The slipper clutch can be adjusted using this locknut (ECX1060). Fully tighten the locknut, then loosen the nut two full turns. Die Rutschkupplung kann durch diese Stopmutter eingestellt werden (ECX1060).
- Page 17 Replacement Parts / Ersatzteile / Pièces de rechange / Pezzi di ricambio Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice 1 ECX2008 Main Chassis Chassis Châssis principal Telaio principale 2 ECX1028 Servo Saver Set Servo Saver Set Sauve servo Set salvaservo Cover and Rear Mount...
-
Page 18: Beschreibung
Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice 40 ECX232006 Spur Gear Hauptzahnrad Couronne Corona 41 ECX232007 18-Tooth Pinion Gear 18-Tooth Pinion Gear Pignon 18 dents Pignone a 18 denti 42 DYN1172 Motor Motor Moteur Motore 43 ECX1048 Body Clip Body Clip Clips Carrosserie... - Page 19 ECX03003 | ECX03003AU | ECX03003I www.ecxrc.com 37871 Revised 12/2012 © 2013 Horizon Hobby, Inc. ECX, the ECX logo, Ruckus, Dynamite and Speedpack are trademarks or registered trademarks of Horizon Hobby, Inc. WD-40 is a registered trademark of WD-40 Manufacturing Company.
