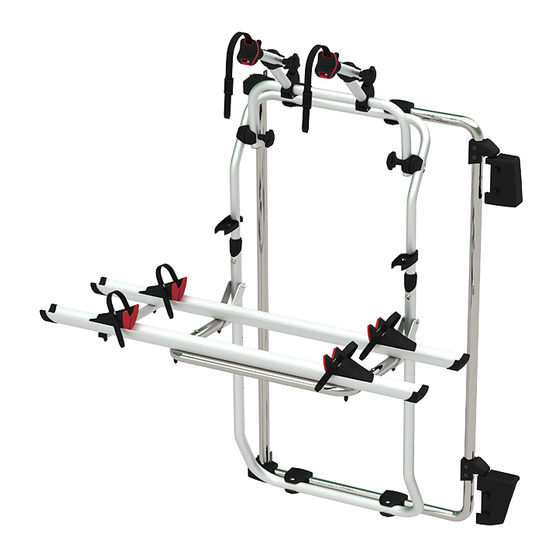

Fiamma FRAME DUCATO Instructions De Montage Et Mode D'emploi

Masquer les pouces

page de 40

/ 40
Signets

Liens rapides

Télécharger ce manuel

Bicycles carrier

Installation and usage instructions

Fahrradträger

Montage-und Gebrauchsanleitung

Instructions de montage et mode d'emploi

Portabicicletas

Instruciones de montaje y uso

Istruzioni di montaggio e d'uso

Fietsendrager

Montage- en gebruiksinstructies

Cykelhållare

Monterings- och bruksanvisning

Monterings- og brugsvejledning

Monterings- og bruksinstruksjoner

Asennus- ja käyttöohjeet

Porta-bicicletas

Instruções de montagem e de uso

CARRY-BIKE

FRAME DUCATO

Porte-vélos

Portabici

Cykelholder

Sykkelstativ

Pyöräteline

02094-25A

02094A25A

FIAT DUCATO

Sommaire des Matières pour Fiamma FRAME DUCATO

Page 1 Monterings- og brugsvejledning Sykkelstativ Sykkelstativ Monterings- og bruksinstruksjoner Monterings- og bruksinstruksjoner Pyöräteline Pyöräteline Asennus- ja käyttöohjeet Asennus- ja käyttöohjeet Porta-bicicletas Porta-bicicletas Instruções de montagem e de uso Instruções de montagem e de uso CARRY-BIKE FRAME DUCATO 02094-25A 02094A25A FIAT DUCATO...
Page 2 CARRY-BIKE Q Q2 M6x95 M6x45 M6x55 M6x55 M6 - black N/50/M6 M6x25 M6x55 M6x25 black 8,4x20x2 6,4x12,5x1,6 6,5x18x2 6,4x12,5x1,6 black - 8x M6x25 8,4x17x1,6 Ø 6,5 Ø 10...
Page 3 CARRY-BIKE 33 cm 21 kg Package contents / Verpackungsinhalt / Contenu de l’emballage / Contenido del embalaje / Contenuto dell’imballo / Inhoud van de verpakking / Förpackningens innehåll / Pakkens indhold / Innholdet i pakningen / Pakkauksen sisältö / Conteúdo da embalagem p.
Page 4 CARRY-BIKE Check that nothing has been damaged or deformed during transport. In the event of doubts or questions concerning the installation, use or limitations of the product, contact the dealer. We recommend that the installation is carried out by qualiﬁ ed personnel and in compliance with current local regulations.
Page 5 CARRY-BIKE Installation endast på höger Installation only on right lucka rear door Montering på højre dør alene Installation nur an der rechten Tür Installation seulement sur Montering kun på høyre dør porte arrière droite Instalación en portón Asennus ainoastaan derecho solamente oikeanpuoleiseen oveen Installazione solo su Instalação na porta traseira...
Page 6 CARRY-BIKE Before installaton, make sure that the rear door is securely closed. Vor der Montage sicherstellen, dass die Tür gut geschlossen ist. Avant de procéder au montage, vériﬁ er que la porte soit bien fermée. Antes del montaje es preciso asegurarse de que el portón esté bien cerrado. Prima del montaggio, assicurarsi che il portellone sia ben chiuso.
Page 7 CARRY-BIKE...
Page 8 CARRY-BIKE Remove the ﬁ rst screw and replace with Y, Z4 and Y2. Repeat the operation also with the other screws, but ALWAYS ONE A TIME. Zuerst die Schraube entfernen und durch Y, Z4 und Y2 ersetzen. Den Vorgang auch an den anderen Schrauben wiederholen, aber IMMER NUR EINZELN.
Page 9 CARRY-BIKE 20 mm Attenzione: stringere la vite senza forzare Let op: draai de schroef vast zonder te forceren Varning: dra åt skruven men inte för hårt Attention: tighten the Advarsel: stram skruen screw without forcing uden at overstramme Achtung: schrauben ohne Advarsel: stram skruen großen Druck anziehen uten å...
Page 10 CARRY-BIKE Attenzione: stringere la vite senza forzare Let op: draai de schroef vast zonder te forceren Varning: dra åt skruven men inte för hårt Attention: tighten the Advarsel: stram skruen screw without forcing uden at overstramme Achtung: Schrauben ohne Advarsel: stram skruen großen Druck anziehen uten å...
Page 11 CARRY-BIKE X4 Z3 X4 Z3 Do not completely tighten the Dra inte åt skruvarna helt och hållet screws Schrauben bitte nicht komplett Stram ikke skruerne helt anziehen Ne pas serrer complètement les vis Ikke stram skruene helt fullstendig No apretar los tornillos Älä...
Page 12 CARRY-BIKE Z2 V2 Z2 V2...
Page 13 CARRY-BIKE...
Page 14 CARRY-BIKE Ø 10 Ø 10...
Page 15 CARRY-BIKE W Z2 W Z2...
Page 16 CARRY-BIKE...
Page 17 CARRY-BIKE Spänn skruvarna och se till att luckan kan Tighten the screws and ensuring that öppnas och stängas på korrekt sätt the rear door opens and closes correctly Die Schrauben anziehen und sicherstellen, Stram skruerne og sørg for, at døren åbner dass sich die Tür korrekt öffnet und schließt og lukker korrekt Bien serrer les vis et vériﬁ...
Page 18 CARRY-BIKE...
Page 19 CARRY-BIKE Ø 6,5...
Page 20 CARRY-BIKE Ø 6,5 Ø 6,5 It’s necessary to use LICENCE PLATE CARRIER (Accessory not included) Item No. 06146B01- Item No. 06146B01A - Deep Black WARNING! Do not fully tighten the fork to the tube, leave 2mm space. ACHTUNG! Die Gabel nicht komplett am Rohr festziehen, 2 mm Abstand lassen. ATTENTION! Ne pas serrer complètement la fourche au tube, laisser un espace de 2 mm.
Page 21 CARRY-BIKE...
Page 22 CARRY-BIKE Ø 35 mm Ø 30 mm...
Page 23 CARRY-BIKE FP: 999999 ® CARRY-BIKE S/N: N 2000001 In case of problems please contact your local dealer indicating the data on the nameplate. Consult our website for spare parts drawing. Bei Problemen bitte den Händler kontaktieren und die auf dem Etikett aufgeführten Daten mitteilen.
Page 24 CARRY-BIKE Km/h 45° 30° 30° 45° 15° Please don’t 20 cm move the rails 20 cm 100%...
Page 25 CARRY-BIKE Read the following instructions and warnings carefully; failure to observe these installation and usage instructions as well as the laws for driving in the relevant country may cause severe harm or damage for which the manufacturer declines all responsibility. Before installation, ensure compatibility with the vehicle on which the product must be installed.
Page 26 CARRY-BIKE Lesen Sie sich die folgenden Anweisungen und Warnhinweise sorgfältig durch. Die Nichtbeachtung dieser Montage- und Nutzungsvorschriften sowie der Bestimmungen der Straßenverkehrsordnung im Einsatzland kann zu schwerwiegenden Schäden führen, für die der Hersteller keine Verantwortung übernimmt. Vergewissern Sie sich im Vorfeld der Montage, dass das Produkt mit dem Fahrzeug, an dem es installiert werden soll, kompatibel ist.
Page 27 CARRY-BIKE Lire attentivement les instructions de montage suivantes. Le non-respect de ces conseils d’installation ou d’utilisation mais aussi des normes relatives au code de la route du pays dans lequel vous circulez peuvent causer de graves dommages qui ne pourront aucunement engager la responsabilité...
Page 28 CARRY-BIKE Lea atentamente las siguientes instrucciones y advertencias; el incumplimiento de estas normas de montaje y uso y de las normas del código de circulación del país por el que se circula puede causar daños graves sobre los que el fabricante declina toda responsabilidad. Antes del montaje, asegúrese de que el producto sea compatible con el vehículo en el que se instalará.
Page 29 CARRY-BIKE Leggere con attenzione le seguenti istruzioni e avvertenze; il mancato rispetto di queste norme di montaggio e utilizzo nonché delle normative del codice stradale del paese di circolazione possono causare gravi danni in ordine ai quali la ditta produttrice declina ogni responsabilità. Prima del montaggio assicurarsi la compatibilità...
Page 30 CARRY-BIKE Lees de volgende instructies en waarschuwingen zorgvuldig door; niet-naleving van deze montage- en bedieningsvoorschriften en van de verkeersregels in het land van gebruik kan ernstige schade veroorzaken waarvoor de fabrikant niet verantwoordelijk is. Controleer voor de montage of deze compatibel is met het voertuig waarop het product moet worden geïnstalleerd. Het is verplicht om altijd de voldoende stevigheid van de wand/achterklep van het voertuig te controleren en of het geschikt is om de weerstand van de ankerpunten te kunnen garanderen.
Page 31 CARRY-BIKE Läs noggrant igenom instruktionerna och anvisningarna. Försummelse att följa dessa monteringsinstruktioner och bruksanvisningen samt traﬁ kreglerna i landet där fordonet används kan leda till allvarliga skador som tillverkaren inte ansvarar för. Innan monteringen, se till att produkten är kompatibel med fordonet som den installerats på. Se alltid till att väggen/dörren på...
Page 32 CARRY-BIKE Læs omhyggeligt følgende anvisninger og advarsler. Manglende overholdelse af disse monterings- og brugsanvisninger, samt færdselsloven i landet hvor der køres, kan forårsage alvorlige skader, som fabrikanten fralægger sig ethvert ansvar for. Før produktet monteres, skal man sikre sig, at det er kompatibelt med køretøjet, det monteres på.
Page 33 CARRY-BIKE Les følgende instruksjoner og advarsler nøye. Manglende overholdelse av disse monteringsstandardene og bruksbetingelsene og for veitraﬁ kkloven i brukslandet vil kunne forårsake alvorlige skader som selskapet fraskriver seg alt ansvar for. Før montering må du forsikre deg om at produktet er kompatibelt med kjøretøyet som det skal monteres på. Det er påbudt å alltid kontrollere at veggen/dørapå...
Page 34 CARRY-BIKE Lue huolellisesti seuraavat ohjeet ja varoitukset. Näiden asennus- ja käyttöohjeiden noudattamatta jättäminen tai käyttömaan tieliikennettä koskevien määräysten vastainen käyttö voivat aiheuttaa vakavia vahinkoja, joiden osalta valmistajayhtiö kieltäytyy kaikesta vastuusta. Ennen asennusta on tarkistettava ajoneuvon yhteensopivuus asennettavan tuotteen kanssa. On pakollisesti tarkistettava aina, että ajoneuvon seinä/luukku on riittävän kestävä ja että se pystyy takaamaan tarvittavan kestävyyden kiinnityspisteissä.
Page 35 CARRY-BIKE Ler com atenção as seguintes instruções e advertências; o desrespeito por estas normas de montagem e utilização assim como pelas normas do código da estrada do país de circulação pode causar graves danos relativamente aos quais a empresa produtora declina quaisquer responsabilidades.
Page 36 CARRY-BIKE RAIL PREMIUM RAIL PREMIUM S Item No. 98656M133 Item No. 98656M131 Item No. 98656M152 Item No. 98656M150 128 cm 128 cm BIKE-BLOCK PRO S BIKE-BLOCK PRO S D BIKE FRAME ADAPTER Item No. 06602-01- PLASTIC SIGNAL ALU SIGNAL Item No. 98782-005 Item No.
Page 37 CARRY-BIKE Warranty Fiamma In case of defects with regards to materials and manufacturing, the customer is entitled to the warranty in accordance with local laws and regulations of the country in which the product was purchased. Garantie Fiamma Im Falle einer Mangelhaftigkeit der Ware, kann der Verbraucher unter den erforderlichen Voraussetzungen gegenüber dem Verkäufer von dem Garantieanspruch zu den festgelegten...
Page 38 CARRY-BIKE...
Page 39 CARRY-BIKE...
Page 40 All rights reserved. Fiamma S.p.A. reserves the right to modify at any time, without notice, prices, materials, Fiamma S.p.A. - Italy speciﬁ cations and models or to cease Via San Rocco, 56 production of any model. 21010 Cardano al Campo (VA)
