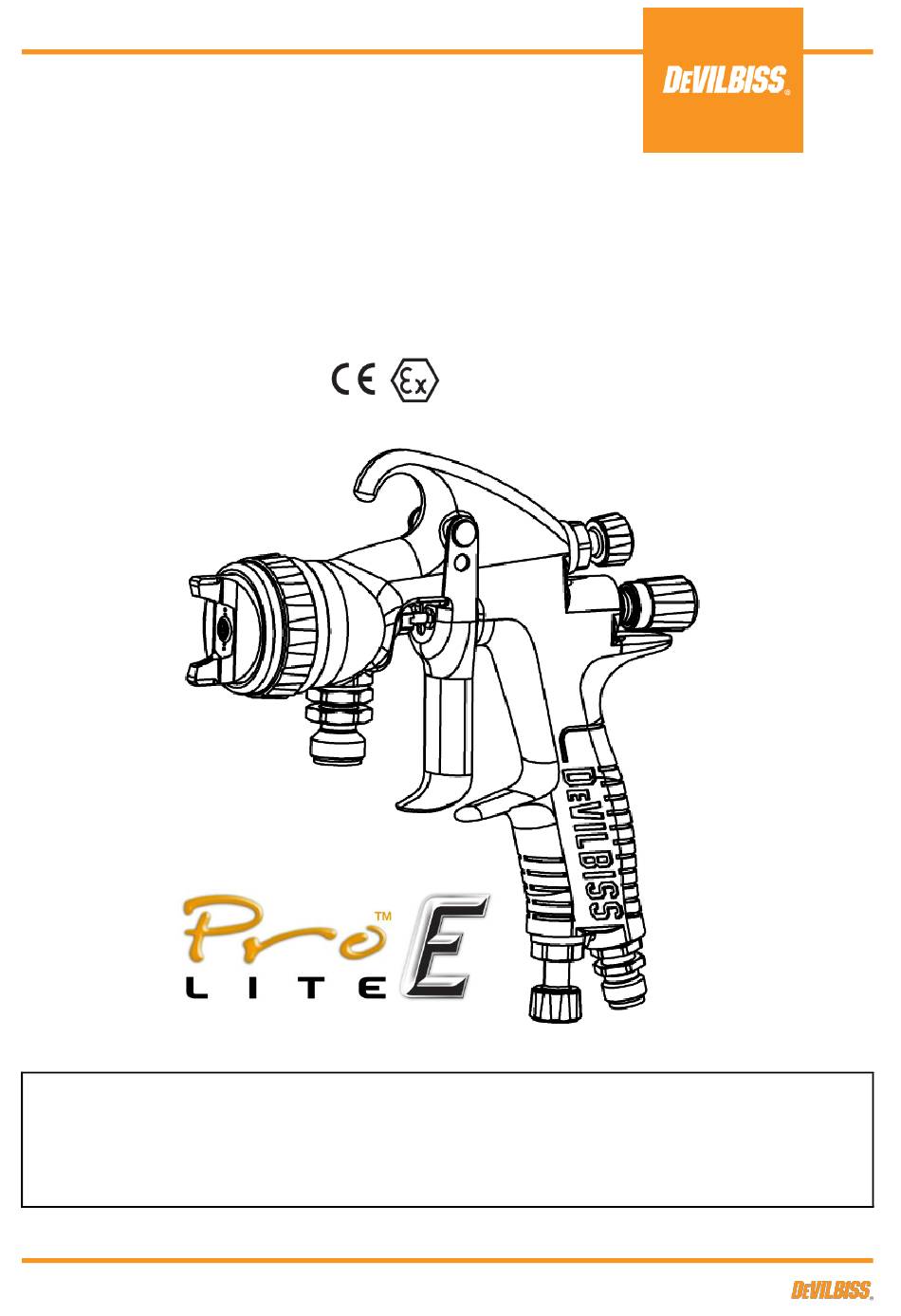

MANUEL D'ENTRETIEN
FR

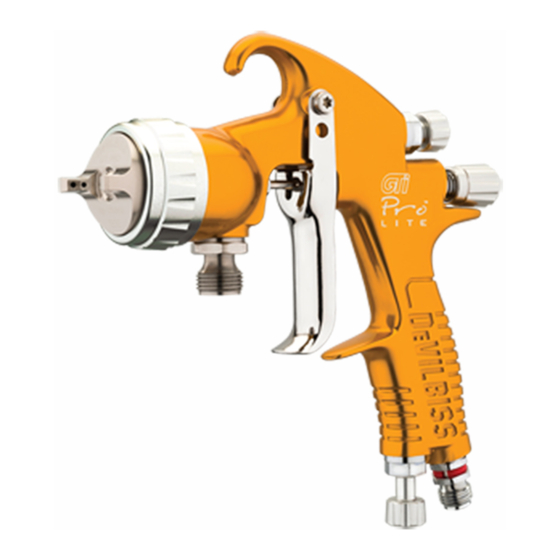

DEVILBISS Pro Lite™
Pro Lite™ E
Pistolet à peinture manuel conventionnel à
atomisation d'air.
II 2 G X
IMPORTANT ! NE PAS DÉTRUIRE
Il est de la responsabilité du client de s'assurer que tous les opérateurs et le personnel de
maintenance lisent et comprennent ce manuel.
Contacter le représentant DeVilbiss local pour obtenir des copies supplémentaires de ce manuel.
LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CE PRODUIT DEVILBISS.
1/24
SB-E-2-855 R4
Publicité
Table des Matières
Manuels Connexes pour DeVilbiss Pro Lite E
Sommaire des Matières pour DeVilbiss Pro Lite E
- Page 1 Il est de la responsabilité du client de s'assurer que tous les opérateurs et le personnel de maintenance lisent et comprennent ce manuel. Contacter le représentant DeVilbiss local pour obtenir des copies supplémentaires de ce manuel. LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CE PRODUIT DEVILBISS.
-
Page 2: Description Fonctionnelle
DESCRIPTION FONCTIONNELLE Le pistolet manuel DeVilbiss Pro Lite™ E conventionnel est conçu principalement pour l'application de revêtements céramique et émail dans un environnement à haute production. S'il est utilisé avec de tels matériaux, il faut s'attendre à ce qu'il devienne nécessaire de nettoyer ou de remplacer des pièces plus souvent. -
Page 3: Description Du Produit
Description du produit: Pro Lite™ E Ce produit est conçu pour être utilisé avec : Matériaux à base de solvants ou d’eau Convient a une utilisation en zone dangereuse Zones 1 et 2 Niveau de protection : II 2 G X Niveau de vibration : <2.5 m/s²... - Page 4 Dans cette fiche produit, les termes AVERTISSEMENT, ATTENTION et REMARQUE sont utilisés pour mettre en avant des informations de sécurité importantes comme suit : AVERTISSEMENT ATTENTION REMARQUE Dangers ou pratiques dangereuses qui pourraient Dangers ou pratiques dangereuses pouvant Informations importantes concernant occasionner des blessures graves ou même occasionner des blessures corporelles, des l’installation, l’exploitation ou la maintenance.
-
Page 5: Format De La Référence Et Guide De Sélection De Pièce Du Pistolet
Pro Lite™ E FORMAT DE LA RÉFÉRENCE ET GUIDE DE SÉLECTION DE PIÈCE DU PISTOLET PROLT EC62 CHAPEAU D’AIR BUSE Conventionnel Taille et fabrication Voir Tableau 1 Voir Tableau 2 TABLEAU 1 - GUIDE DE PERFORMANCE DES CHAPEAUX D'AIR DU PISTOLET Pro Lite™ E Pression d'entrée Débit typique de Taille typique de... - Page 6 ÉCLATÉ 6/24 SB-E-2-855 R4...
-
Page 7: Liste Des Pièces
LISTE DES PIÈCES RÉF. N° DE PIÈCE DESCRIPTION QTÉ. BAGUE DE RETENUE BAGUE DE CONTACT CHAPEAU D’AIR JGA-156-K5 JEU DE 5 CLIPS A RESSORT JOINT DE BAGUE DE RETENUE CHAPEAU D'AIR ET BAGUE DE RETENUE VOIR TABLEAU PRO-405-K SOUS-ASSEMBLAGE DE BAGUE DE RETENUE BUSE VOIR TABLEAU TÊTE DE PULVÉRISATION... -
Page 8: Liste Des Pièces Suite
• Ce pistolet n'est pas conçu pour la pulvérisation de matériaux fortement corrosifs et/ou abrasifs. • Pour éviter la détérioration prématurée des pièces, DeVilbiss recommande de laver le pistolet dans une solution neutre (pH 6 à 8). -
Page 9: Séquence De Démarrage
AVERTISSEMENT Le pistolet doit être connecté à la terre pour dissiper les charges électrostatiques qui peuvent être créées par le produit ou le débit d’air. Cette connexion peut utiliser le support de montage du pistolet ou des tuyaux d’air/de produit conducteurs. La connexion du pistolet à la terre doit être vérifiée et une résistance inférieure à... -
Page 10: Maintenance Et Nettoyage Du Pistolet De Pulvérisation De Peinture
REMARQUE Selon la longueur du flexible, un flexible de plus gros diamètre intérieur pourra être requis. Monter un manomètre sur la poignée du pistolet. En actionnant le pistolet, régler au besoin la pression régulée. Ne pas utiliser une pression supérieure à la pression requise pour atomiser le produit appliqué. Une pression excessive accroît les retombées de pistolage et réduit l’efficacité... -
Page 11: Désassemblage De La Buse Et De L'aiguille
DÉSASSEMBLAGE DE LA BUSE ET DE L'AIGUILLE REMARQUE Si la buse ou l'aiguille est remplacée, remplacer en même temps le presse-étoupe de buse ou d'aiguille. L'utilisation de pièces usées peut causer des fuites de produit. Ne pas serrer excessivement. ATTENTION Pour éviter d'endommager la buse ou l'aiguille, s'assurer de soit : 1. -
Page 12: Désassemblage De La Soupape D'air
DÉSASSEMBLAGE DE LA SOUPAPE D'AIR 12/24 SB-E-2-855 R4... -
Page 13: Assemblage Des Joints De La Soupape D'air
ASSEMBLAGE DES JOINTS DE LA SOUPAPE D'AIR 13/24 SB-E-2-855 R4... -
Page 14: Désassemblage Du Presse-Étoupe
DÉSASSEMBLAGE DU PRESSE-ÉTOUPE DÉSASSEMBLAGE DE L'ENTRÉE DE PRODUIT 14/24 SB-E-2-855 R4... -
Page 15: Recherche De Dysfonctionnement De Performance Mécanique
RECHERCHE DE DYSFONCTIONNEMENT DE PERFORMANCE MÉCANIQUE PANNES GÉNÉRALES CAUSE RECTIFICATION Pas de pression d'air dans le Vérifier l'alimentation d'air et la pistolet. ligne d'air. Pas de pulvérisation Le bouton de réglage du produit Ouvrir le bouton de réglage du dans l'aiguille n'est pas assez produit dans l'aiguille. - Page 16 En démontant le chapeau d'air de la bague de retenue, ne pas retirer le siège de la bague de la bague de retenue. Les pièces pourraient subir des dommages. Essuyer seulement les pièces avec un chiffon et les remonter avec un chapeau d’air neuf ou nettoyé. PANNES DE PRODUIT CAUSE RECTIFICATION...
- Page 17 PANNES D'AIR CAUSE RECTIFICATION Enlever la tige et nettoyer Tige contaminée et pas soigneusement les surfaces de correctement mise en place. l'axe de la vanne et des sièges. Petite fuite d'air du chapeau d'air alors que la gâchette n'est pas enfoncée.
- Page 18 RECHERCHE DE DYSFONCTIONNEMENT DE PERFORMANCE DE PULVÉRISATION CONDITION CAUSE RECTIFICATION Surépaisseur en haut et en bas. Accumulation de produit sur le Tremper le chapeau d'air ou la chapeau d'air, trous évasés, buse dans un solvant approprié centraux ou jets obstrués. et les nettoyer soigneusement.
- Page 19 Surépaisseur centrale Tourner la vanne dans le sens Ouverture insuffisante de la antihoraire pour obtenir une vanne de réglage du jet. forme de jet correcte. Réduire le débit de produit en tournant le bouton de réglage de Excès de produit. l'aiguille dans le sens horaire.
- Page 20 Forme de jet en boules aux extrémités. Changer la buse pour une taille plus petite ou le chapeau d'air Débit de produit excessif. pour un type de spécifications différentes. Pression d'air d'atomisation Réduire la pression d'air. excessive. Rebonds excessifs Pistolet trop loin de la surface de Vérifier la distance (normalement travail.
-
Page 21: Accessoires
ACCESSOIRES N° DE PIÈCE DESCRIPTION Manomètre numérique DGI PRO DGIPRO-502-BAR Clé. Tournevis Torx. SN-406 Brosse de nettoyage. Brosse de nettoyage. (JEU DE 3) 4900-5-1-K3 Tournevis Torx (JEU DE 2) SPN-8-K2 Flexible d'air en caoutchouc 7.5 m x 8 mm(5/16") de dia. int. H-7501HA-7.5 avec universel raccords 1/4"... -
Page 22: Dimensions
DIMENSIONS 22/24 SB-E-2-855 R4... -
Page 23: Remarques
REMARQUES 23/24 SB-E-2-855 R4... -
Page 24: Police De Garantie
POLICE DE GARANTIE Les produits DeVilbiss sont couverts par la garantie limitée matériaux et main-d'œuvre d'un an de Finishing Brands. L'utilisation de pièces ou d'accessoires d'une autre provenance que Finishing Brands invalidera toutes les garanties. Pour toute information spécifique sur la garantie, s'adresser au distributeur Finishing Brands le plus proche dans la liste ci-dessous.
