Chapitre 4 Paramètres
La fréquence porteuse MLI diminue automatiquement lors de la température ambiante et du courant de sortie

du variateur de fréquence. Elle est utilisée pour éviter la surchauffe du variateur de fréquence et augmenter la
durée de vie de l'IGBT. Il est en outre recommandé d'avoir cette méthode de protection. Par exemple pour les
modèles à 460 V, lorsque la fréquence porteuse est 12 kHz, la température ambiante de 50 °C avec un
variateur isolé et la sortie de courant dépasse 80% × courant admissible, le variateur réduit la fréquence MLI
automatiquement en suivant la courbe. Lorsque le courant de sortie est autour des 100% × courant admissible,
la fréquence MLI diminue de 12 kHz à 8 kHz.

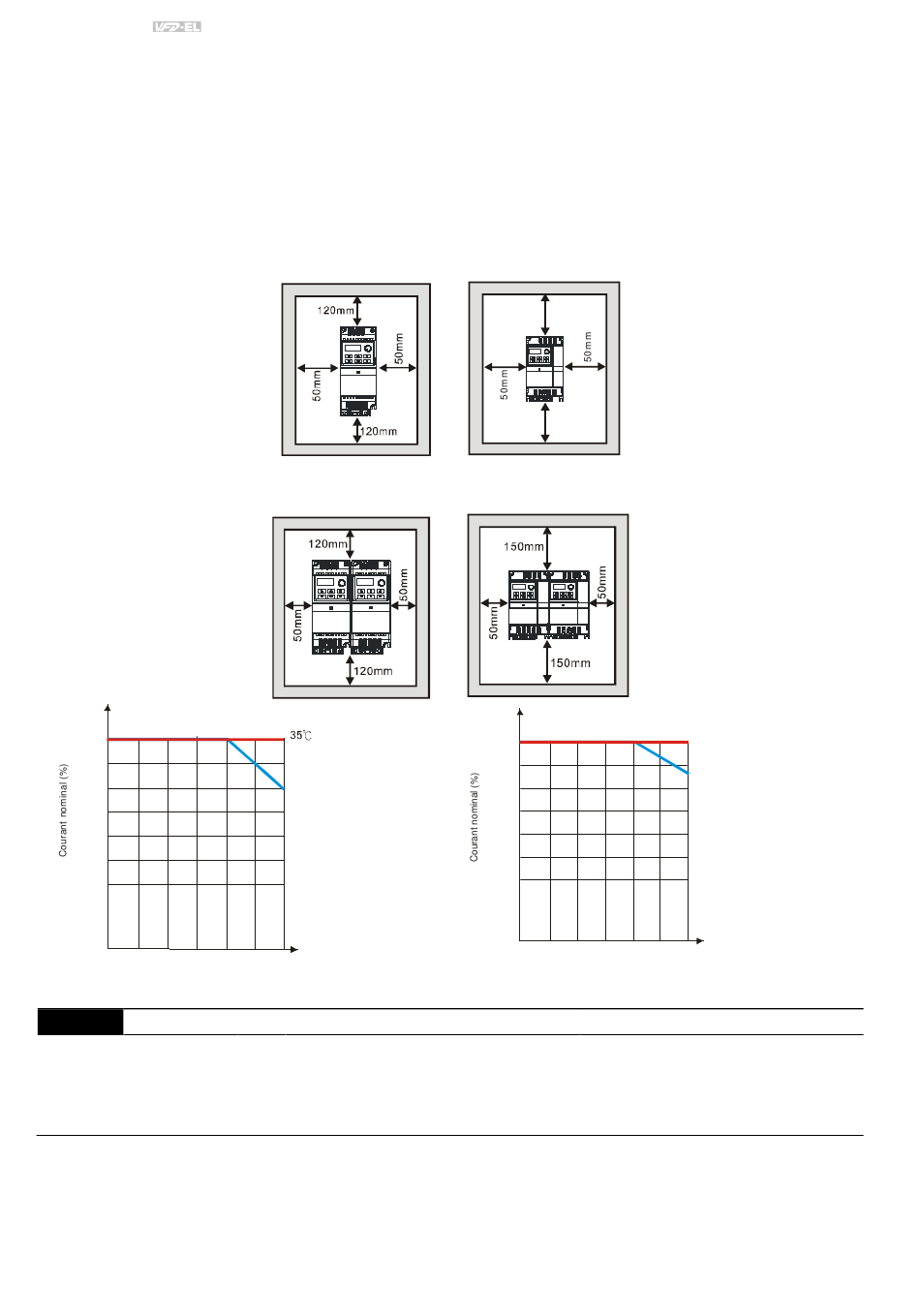

Méthode de montage
100 %
90%
80%
70%
60%
50%
40%
2 kHz 6 kHz
4 kHz
Pour la série 46 0 V
02.04 Contrôle de la direction du moteur
Réglage
Ce paramètre est utilisé pour désactiver un sens de rotation du variateur de fréquence.

4-38
Méthode A
Châssis A
Méthode B
Châssis A
avec méthode de montage A
℃
25 avec méthode de montage B with mountin g me thod B
℃
avec méthode de montage A
50 with mountin g me thod A
℃
40 with mountin g me thod B
avec méthode de montage B
Fréquence porteuse
10 k Hz
8 kHz 12 k Hz
0 Marche avant / arrière activée
1 Marche arrière désactivée
2 Marche avant désactivée
Châssis B
1 50 m m
1 50 m m
Châssis B
100 %
90%
80%
70%
60%
50%
40%
2 kHz 6 kHz
4 kHz 8 kHz
Pour les séries 11 5V/2 30V
Révision mai 2014, 4ELE, V1.12
℃
35 avec méthode de montage A
℃
25 avec méthode de montage B
℃
50 avec méthode de montage A
℃
40 avec méthode de montage B
Fréquence porteuse
10 k Hz
12k Hz
Réglage par défaut : 0
