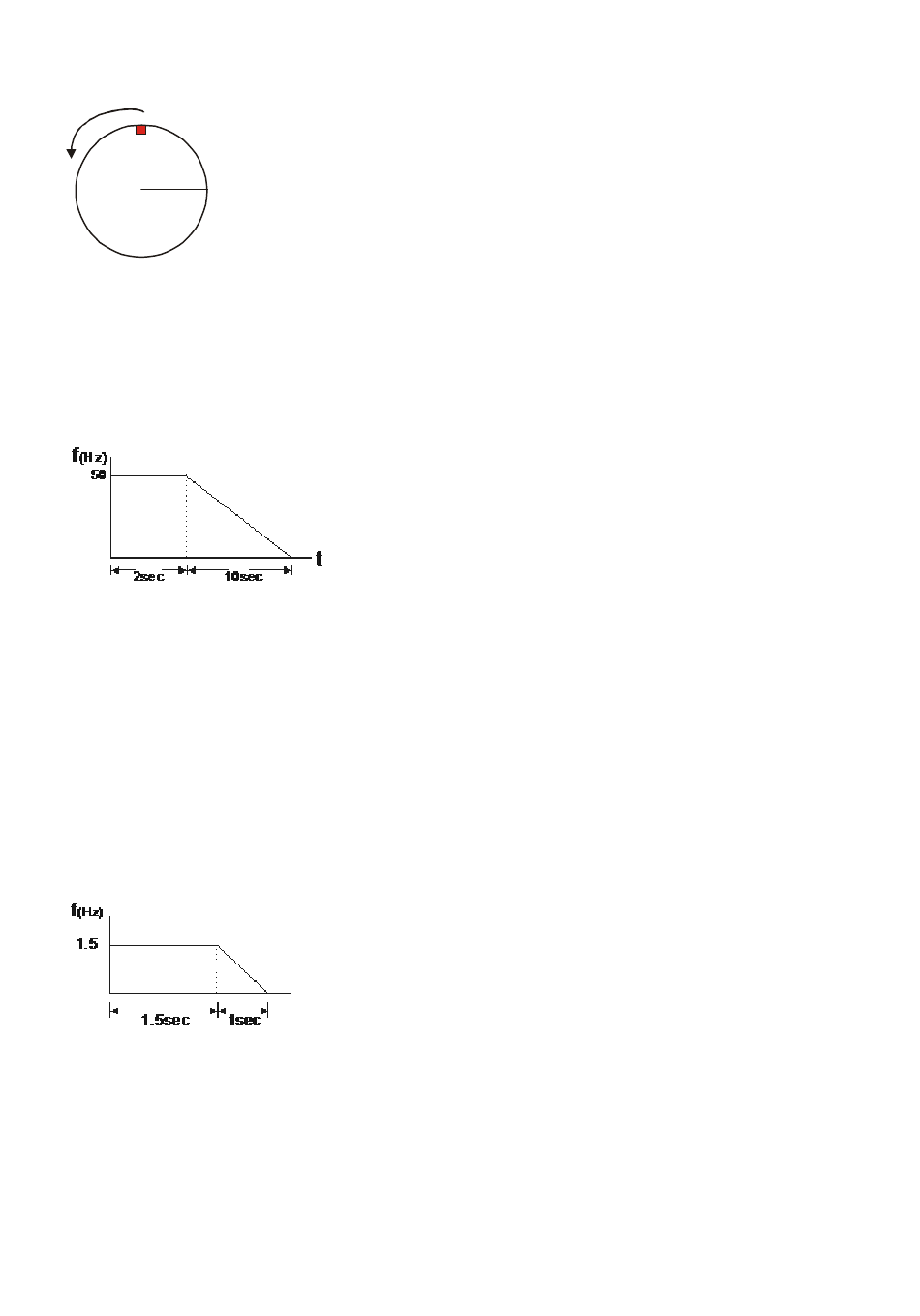

La figure ci-dessous illustre le diamètre r du plateau d'un moteur à 4 pôles ainsi que sa vitesse de rotation n
(tr/min).
n
r
Exemple 01

Lorsque le plateau du moteur tourne à 50 Hz, Pr.02.02 = 4 [positionnement simple Stio ; E.F.: arrêt en roue libre],
Pr.01.26 = 50 Hz [fréquence d'arrêt 6 pour le positionnement simple], ainsi que le paramètre correspondant
Pr.01.34 = 2 sec [temporisation pour l'arrêt du positionnement simple 6], la durée de décélération est de 10 sec
pour ralentir de 50 Hz à 0 Hz.
Lors de la commande d'arrêt, le positionnement simple est activé et sa vitesse de rotation est
n = 120 x 50/4 (tour/minute) = 25 (tour/seconde).
Nombre de tours du plateau du moteur = (25 x (2 + 12)) / 2 = 175 (tours)
La distance parcourue par le moteur après la commande d'arrêt est égale au nombre de tours × la circonférence =
175 × 2πr. Cela signifie que le plateau retourne vers le haut au bout de 175 tours.
Exemple 02

Si on considère que le plateau tourne à 1,5 Hz, le Pr.01.22 =10 Hz [fréquence d'arrêt 2 pour le positionnement
simple], et le Pr.01.30 =10 sec [temporisation pour l'arrêt du positionnement simple 2], 40 secondes sont alors
nécessaires pour décélérer de 60 Hz à 0 Hz.
La temporisation pour l'arrêt à 1,5 Hz est de 1,5 sec, la durée de décélération d'1 sec pour ralentir de 1,5 Hz à
0 Hz.
Lorsque la commande d'arrêt est exécutée, l'arrêt du positionnement simple est activé, sa vitesse de rotation est
n = 120 × 1,5/4 (tour/minute) = 1,5 /2 (tour/seconde).
Nombre de tours du plateau du moteur = (1,5 / 2 × (1,5 + 2,5)) / 2 = 1,5 (tours)
La distance parcourue par le moteur après la commande d'arrêt est égale au nombre de tours × la circonférence =
1,5 × 2πr. Cela signifie que le plateau est arrêté au bout de 1,5 tours.
