7 Interface automate
7.2 Schémas internes des entrées et sorties
Information !
i
Les repères de brochages entre parenthèses se rapportent au connecteur SUB-D 15 broches.
Entrées
Les entrées sont optocouplées avec une résistance de limitation de courant de 2,4 kΩ pour les entrées automates 24 V.
A chaque signal [E (+)] est associé un signal de retour [E (-)] sur le connecteur.
Sorties
Toutes les sorties sont conçues avec des relais semi-conducteurs dont les sorties sont reliées entre elles. Le
commun des sorties est représenté sur le connecteur à travers le signal COM.
Le changement d'état des sorties s'effectue lorsque le contact entre le commun COM et la sortie respective est
ouvert ou fermé.
Caractéristiques électriques :
Résistance des contacts fermés :
E0.1 (+) Broche 1
E0.1 (-) Broche 14 (9)
E0.2 (+) Broche 2
E0.2 (-) Broche 15 (10)
E0.3 (+) Broche 3
E0.3 (-) Broche 16 (11)
E0.5 (+) Broche 23
E0.5 (-) Broche 11

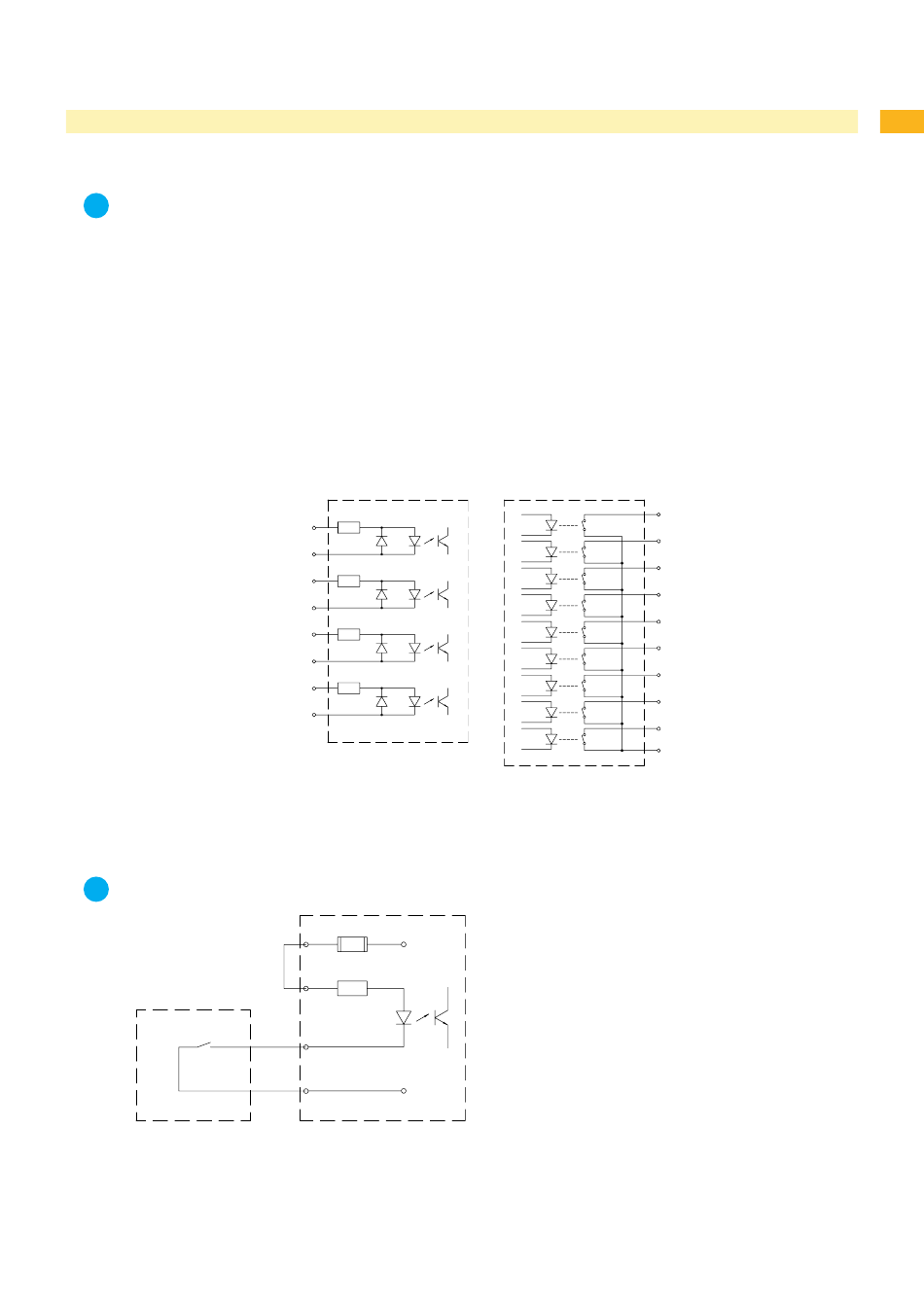

Figure 27 Schémas internes des entrées (à gauche) et sorties (à droite)
7.3

Exemples de commandes externes

Information !
i
Les repères de brochages entre parenthèses se rapportent au connecteur SUB-D 15 broches.
Déclencheur
Figure 28 Interrupteur de déclenchement d'un signal "start"
U = ± 42 V, I
max
R <= 25 Ω
24 V
Broche 20 (15)
Broche 1
Broche 14 (9)
GND
Broche 8
Applicateur
= 100 mA
max
Broche 4
Broche 5
Broche 6
Broche 7
Broche 9
Broche 17 (12)
Broche 18 (13)
Broche 21
Broche 25
Broche 19 (14)
27
A0.1
A0.2
A0.3
A0.4
A0.5
A0.7
A0.8
A0.9
A0.10
COM
