8.
MODELES EAU CHAUDE (LPHW)
Pour les modèles LPHW, veiller à ce que des vannes d'isolement d'eau soient installées à côté du
rideau d'air et qu'elles soient raccordées correctement comme illustré sur le schéma de l'Annexe 1.
Pour la conception du système de tuyauterie et de la pompe à eau, les débits d'eau et les pertes
de charge pour la puissance calorifique maximale du rideau d'air sont indiqués dans le Tableau 2
ci-dessous.
Rideau d'air
C1000WR, 1-row
(6kW)
C1500WR, 1-row
(9kW)
C2000WR, 1-row
(12kW)
REMARQUE : La perte de charge d'eauconcerne les raccords de débit et de retour du Rideau d'air et tient
compte de la vanneinstallées à l'intérieur de l'appareil.
Les debits d'eau et les pertes de charge à différentes temperatures d'eau peuvent être
calculés à l'aide du programme de calcul Thermoscreens. Veuillez consulter le site web de
Thermoscreens pour de plus amplesinformations.

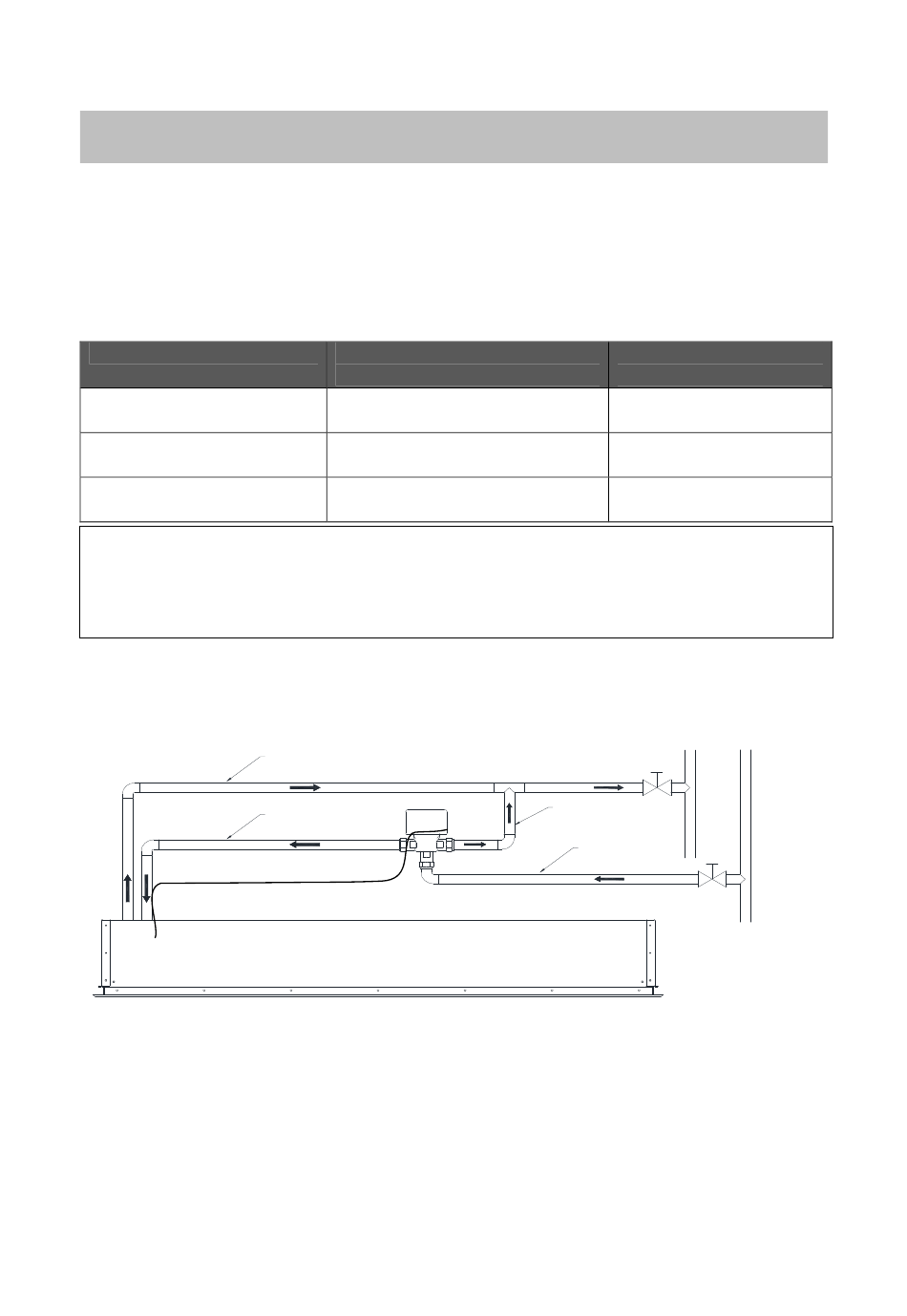

L'installateur doit connecter la vanne 3 voies avec la tuyauterie chauffage, comme indiqué par le
Fig. 11 ci-dessous:
Raccorder la voie avec le PCB
dans le rideaud'air
T9901013-1-1 FR (v9)
Débit d'eau
(l/min à 82/71 °C)
22mm pipe
22mm pipe
A
A/B
7.8
11.7
15.6
22mm pipe
22mm pipe
B
Tableau 2
Chute de pression d'eau
(kPa)
5.20
10.8
19.2
R
F
E
L
T
O
U
W
R
N
Fig. 11
Page | 9
