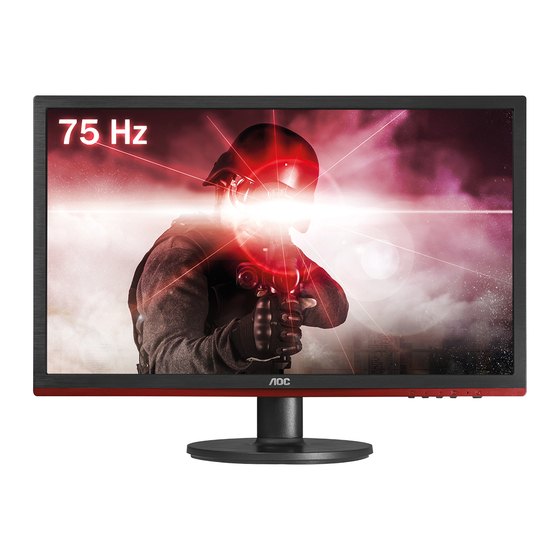

- Page 1 Manuel d’utilisation du moniteur LCD G2260VWQ6 Rétroéclairage DEL...
-
Page 2: Table Des Matières
Installation du socle et de la base ........................10 Réglage de I’angle de visualization ......................... 11 Branchement du moniteur ..........................12 Configuration requise : voir G2260VWQ6 ......................13 Fonction FreeSync ........................... 13 Installer le Bras de Fixation au Mur ......................... 13 Réglage .................................. - Page 3 Réglementation ............................... 51 Avis FCC ................................51 Déclaration WEEE ............................52 Service ..................................53 Déclaration de garantie pour l'Europe......................53 Déclaration de garantie pour le Moyen-Orient et l'Afrique (MEA) ..............55 Politique pour les pixels AOC ISO 9241-307 classe 1 ..................57...
-
Page 4: Sécurité
Sécurité Conventions nationals Les sous-sections suivantes décrivent les conventions typographiques utilisées dans le présent document. Remarques, Précautions, et Avertissements Partout dans ce guide, les blocs de texte peuvent être accompagnés d'une icône et imprimés en gras ou en italique. Ces blocs présentent des remarques, précautions et avertissements, et ils sont utilisés de la manière suivante: REMARQUE: Une REMARQUE indique des informations importantes qui vous aident à... -
Page 5: Alimentation
Alimentation Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr de votre type d'alimentation, consultez votre revendeur ou la compagnie d'électricité locale. Le moniteur est équipé d'une fiche munie d'une borne terre, c'est-à-dire une fiche comportant une troisième broche pour la mise à... -
Page 6: Installation
Installation Ne placez pas le moniteur sur un chariot, un support, un trépied ou une table instables. En cas de chute, le moniteur risquerait de blesser quelqu'un ou d'être sérieusement endommagé. Utilisez exclusivement un chariot, un support, un trépied ou une table recommandé par le constructeur ou vendu avec le moniteur. Suivez les instructions du fabricant pour l'installation et l'utilisation des accessoires de montage recommandés par le fabricant. -
Page 7: Nettoyage
Nettoyage Nettoyez régulièrement le boîtier avec le chiffon fourni. Vous pouvez utiliser un détergent doux pour essuyer les tâches, au lieu d'un détergent fort qui endommage le boîtier du produit. Lors du nettoyage, assurez-vous qu'il n'y a aucune fuite de détergent dans le produit. Le chiffon de nettoyage ne doit pas être trop dur afin de ne pas rayer la surface de l'écran. -
Page 8: Autre
Autre Si le produit émet une odeur, un bruit ou une fumée étrange, débranchez IMMEDIATEMENT la prise d'alimentation et contactez un Centre d'entretien. Assurez-vous que les ouvertures de ventilation ne sont pas bloquées par une table ou un rideau. N'engagez pas le moniteur LCD dans des vibrations importantes ou dans des impacts violents lorsqu'il fonctionne. -
Page 9: Paramétrage
Cables Câbles HDMI Cables Audio d’alimentation analogique Les câbles d’interface (câbles analogiques, Audio, DP, HDMI ) ne sont pas fournis pour tous les pays/régions. Veuillez vérifier ce point auprès de votre revendeur local ou d’une filiale AOC pour confirmation. -
Page 10: Installation Du Socle Et De La Base
Installation du socle et de la base Veuillez installer ou retirer la base en suivant les étapes ci-dessous. Réglage Supprimer:... -
Page 11: Réglage De I'angle De Visualization
Réglage de I’angle de visualization Pour une vision optimale il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l'angle. Vous pouvez régler l'angle du moniteur de -5°... -
Page 12: Branchement Du Moniteur
Branchement du moniteur Connexion des câbles à l'arrière du moniteur et de l'ordinateur: Alimentation D-SUB Audio line in HDMI Earphone Pour protéger votre équipement, éteignez toujours le PC et le moniteur LCD avant d'effectuer les branchements. Connexion des câbles à l'arrière du moniteur et de l'ordinateur. Connectez l'une des extrémités du câble D-Sub 15 broches sur l'arrière de votre moniteur et connectez l'autre extrémité... -
Page 13: Configuration Requise : Voir G2260Vwq6
Reconnectez les câbles. Veuillez vous reporter au manuel de l'utilisateur qui accompagne le bras de montage mural optionnel pour les instructions concernant la fixation sur le mur. Remarque: Les trous de vis de montage VESA ne sont pas disponibles sur tous les modèles, veuillez vérifier auprès de votre revendeur ou du département officiel de AOC. -
Page 14: Réglage
Réglage Régler la résolution optimale Windows 10 Dans Windows 10: • Cliquez droit sur DÉMARRER. • Cliquez sur “PANNEAU DE CONFIGURATION”. • Cliquez sur “AFFICHAGE”. 14 ... - Page 15 • Cliquez sur le bouton “Modifier les réglages d'affichage”. • Réglez la SLIDE-BAR (BARRE DÉFILANTE) de la résolution sur Résolution optimale prédéfinie. 15 ...
-
Page 16: Windows 8
Windows 8 Dans Windows 8: • Cliquez sur le bouton droit et cliquez sur Toutes les apps en bas à droite de l'écran. • Réglez “Voir par” sur “Catégorie”. • Cliquez sur “Apparence et personnalisation”. 16 ... - Page 17 • Cliquez sur “AFFICHAGE”. • Réglez la SLIDE-BAR (BARRE DÉFILANTE) de la résolution sur Résolution optimale prédéfinie. 17 ...
-
Page 18: Windows 7
Windows 7 Dans Windows 7: • Cliquez sur DEMARRER. • Cliquez sur “PANNEAU DE CONFIGURATION”. • Cliquez sur “Apparence”. • Cliquez sur “AFFICHAGE”. 18 ... - Page 19 • Cliquez sur le bouton “Changer réglages d'affichage”. • Réglez la SLIDE-BAR (BARRE DÉFILANTE) de la résolution sur Résolution optimale prédéfinie. 19 ...
-
Page 20: Raccourcis
Raccourcis Source / Auto /Quitter Mode jeu / < Volume /> Menu /Entrer Alimentation Alimentation. Maintenir enfoncé le bouton d'alimentation pour éteindre le moniteur. Menu/Entrer Appuyez pour afficher le menu OSD ou confirmer la sélection. Volume Lorsqu'aucun menu n'est affiché, appuyez sur le bouton Volume pour activer la barre de réglage de volume, puis appuyez sur <... -
Page 21: Réglage De I'osd
Réglage de I’OSD Instructions de base et simples sur les touches de contrôle. Presser le bouton pour activer la fenêtre d’affichage à l’écran. Presser < ou > pour naviguer parmi les fonctions. Une fois la fonction souhaitée en surbrillance, presser le bouton pour activer le sous-menu. -
Page 22: Luminance
Luminance Presser (Menu) pour afficher le menu. Presser < ou > pour sélectionner (Luminance), et presser pour entrer. Presser < ou > pour sélectionner le sous-menu, presser pour entrer. Presser < ou > pour régler. Presser pour quitter. Luminosité 0-100 Réglage de l’Arrière-plan Contraste 0-100... - Page 23 Pour jouer à des FPS (jeux de tir à la première personne). Améliore les détails des thèmes sombres. Pour jouer aux RTS (jeux de stratégie en temps réel). Améliore le temps de réponse et la luminosité pour présenter des images lisses.
-
Page 24: Paramétrage De L'image
Paramétrage de l’image Presser (Menu) pour afficher le menu. Presser < ou > pour sélectionner (Paramétrage de l’image), et presser pour entrer. Presser < ou > pour sélectionner le sous-menu, presser pour entrer. Presser < ou > pour régler. Presser pour quitter. -
Page 25: Température De Couleur
Température de couleur Presser (Menu) pour afficher le menu. Presser < ou > pour sélectionner (Température de couleur), et presser pour entrer. Presser < ou > pour sélectionner le sous-menu, presser pour entrer. Presser < ou > pour régler. Presser pour quitter. -
Page 26: Amplification De L'image
Amplification de l’image Presser (Menu) pour afficher le menu. Presser < ou > pour sélectionner (Amplification de l’image), et presser pour entrer. Presser < ou > pour sélectionner le sous-menu, presser pour entrer. Presser < ou > pour régler. Presser pour quitter. -
Page 27: Paramétrage De L'affichage À L'écran
Paramétrage de l’affichage à l’écran Presser (Menu) pour afficher le menu. Presser < ou > pour sélectionner (Paramétrage de l’affichage à l’écran), et presser pour entrer. Presser < ou > pour sélectionner le sous-menu, presser pour entrer. Presser < ou > pour régler. Presser pour quitter. -
Page 28: Supplément
Supplément (Menu) pour afficher le menu. Presser Presser < ou > pour sélectionner (Supplément), et presser pour entrer. Presser < ou > pour sélectionner le sous-menu, presser pour entrer. Presser < ou > pour régler. Presser pour quitter. Sélectionner AUTO/D-SUB/HDMI/DP Sélectionner la Source du signal comme entrée l’entrée Config. -
Page 29: Quitter
Quitter Presser (Menu) pour afficher le menu. Presser < ou > pour sélectionner (Quitter), et presser pour entrer. Presser pour quitter. Quitter Quitter l’OSD Témoin DEL Etat Couleur de la DEL Mode Pleine Alimentation Vert Mode Veile Orange... -
Page 30: Pilote Du Moniteur
Pilote Pilote du moniteur Windows 10 ® • Démarrez Windows • Cliquez droit sur DÉMARRER. • Cliquez sur “Panneau de configuration”. • Cliquez sur l’icône “Affichage”. 30 ... - Page 31 • Cliquez sur le bouton “Changer réglages d'affichage”. • Cliquez sur le bouton “Réglages avancés”. 31 ...
- Page 32 • Cliquez sur l'onglet “Moniteur”, puis cliquez sur le bouton “Propriétés” • Cliquez sur l'onglet “Pilote”. • Ouvrez la fenêtre “Mettre à jour le pilote logiciel - Moniteur PnP générique” en cliquant sur “Mettre à jour le pilote...” puis cliquez sur le bouton “Parcourir mon ordinateur pour trouver le pilote logiciel”.
- Page 33 • Sélectionnez “Choisir parmi une liste de pilotes de périphériques sur mon ordinateur”. • Cliquez sur le bouton “Avoir disque”. Cliquez sur le bouton “Naviguer” et naviguez vers le répertoire suivant: X:\Driver\module name (où X est la lettre correspondant au lecteur de CD-ROM). •...
-
Page 34: Windows 8
Windows 8 ® • Démarrez Windows • Cliquez sur le bouton droit et cliquez sur Toutes les apps en bas à droite de l'écran. • Cliquez sur l’icône “Panneau de configuration”. • Réglez “Voir par” sur “Catégorie” or “Petites icônes”. 34 ... - Page 35 • Cliquez sur l’icône “Affichage”. • Cliquez sur le bouton “Modifier les réglages d'affichage”. • Cliquez sur le bouton “Réglages avancés”. 35 ...
- Page 36 • Cliquez sur l'onglet “Moniteur” puis cliquez sur le bouton “Propriétés”. • Cliquez sur l'onglet “Pilote”. • Ouvrez la fenêtre “Mettre à jour logiciel pilote – Moniteur PnP générique” en cliquant sur “Mettre à jour le pilote...” et cliquez sur le bouton “Rechercher un pilote sur mon ordinateur”. 36 ...
- Page 37 • Sélectionnez “Choisir parmi une liste de pilotes de périphériques sur mon ordinateur”. • Cliquez sur le bouton “J'ai un disque”. Cliquez sur le bouton “Parcourir” et naviguez vers le répertoire suivant : X:\Driver\module name (où X est la lettre correspondant au lecteur de CD-ROM). •...
-
Page 38: Windows 7
Windows 7 ® • Démarrez Windows • Cliquez sur le bouton “Démarrer” puis cliquez sur “Panneau de configuration”. • Cliquez sur l’icône “Affichage”. • Cliquez sur le bouton “Changer réglages d'affichage”. 38 ... - Page 39 • Cliquez sur le bouton “Réglages avancés”. • Cliquez sur l'onglet “Moniteur”, puis cliquez sur le bouton “Propriétés” • Cliquez sur l'onglet “Pilote”. 39 ...
- Page 40 • Ouvrez la fenêtre “Mettre à jour le pilote logiciel - Moniteur PnP générique” en cliquant sur “Mettre à jour le pilote...” puis cliquez sur le bouton “Parcourir mon ordinateur pour trouver le pilote logiciel”. • Sélectionnez “Choisir parmi une liste de pilotes de périphériques sur mon ordinateur”. •...
- Page 41 • Sélectionnez le fichier “xxx.inf” et cliquez sur le bouton “Ouvrir”. Cliquez sur le bouton “OK”. • Choisissez votre modèle de moniteur et cliquez sur le bouton « Suivant ». Les fichiers seront copiés du CD sur votre disque dur. •...
-
Page 42: I-Menu
Le logiciel “i-Menu” AOC vous souhaite la bienvenue. Le i-Menu vous permet de régler plus facilement les paramètres d’affichage de votre moniteur à l’aide de menus à l’écran au lieu de boutons d’affichage à l’écran sur le moniteur. Veuillez cliquer ici pour régler le logiciel. Pour effectuer l’installation, veuillez suivre le guide... -
Page 43: E-Saver
Merci d'utiliser le logiciel de gestion d'alimentation de moniteur AOC e-Saver ! Le logiciel AOC e-Saver propose des fonctions de Mise hors tension intelligente pour vos moniteurs, permet à votre moniteur de se mettre hors tension en temps opportun lorsque votre PC est dans n'importe quel état (marche, arrêt, veille ou écran de veille) ;... -
Page 44: Screen
Screen+ Le logiciel “” AOC vous souhaite la bienvenue. Screen+, Screen+ software est un outil de partage de l'écran de votre bureau; il divise le bureau en deux volets distincts, chacun pouvant afficher une fenêtre différente. Il vous suffit de faire glisser la fenêtre vers le volet de votre choix lorsque vous souhaitez y accéder. Cet outil prend en charge l'affichage multi-écrans pour vous rendre la vie plus simple. -
Page 45: Dépannage
Veuillez par conséquent modifier le paramètre de résolution et de fréquence maximale afin que l’écran puisse les traiter. Assurez-vous que les pilotes du moniteur AOC sont installés (les pilotes pour moniteur AOC sont disponibles sur : Ici). Réglez les contrôles du Contraste et de la Luminosité. -
Page 46: Spécifications
Spécifications Spécifications générales Numéro de modèle G2260VWQ6 Système Couleur TFT LCD Dimension de l’image visualisable diagonale de 54.7cm Pixel pitch 0. 2482mm(H) x 0.2482mm(V) lnterface R, V, B Analogique, Digital Interface, HDMI Ecran LCD Vidéo lnterface, DP lnterface Sync séparée. -
Page 47: Pin Assignments
640×480 @60Hz 31.469 59.940 640×480 @67Hz 35.000 66.667 640×480 @72Hz 37.861 72.809 640×480 @75Hz 37.500 75.000 Dos-mode 720×400 @70Hz 31.469 70.087 800×600 @56Hz 35.156 56.250 800×600 @60Hz 37.879 60.317 SVGA 800×600 @72Hz 48.077 72.188 800×600 @75Hz 46.875 75.000 832×624 @75Hz 49.725 74.551 1024×768 @60Hz... - Page 48 Vidéo-Rouge Vidéo-Vert Vidéo-Bleu N.C. Détection câble Masse-R Masse-V Masse-B Masse N.C. Données DDC-Série Sync. H. Sync.V. Horloge DDC-Série Numéro de Numéro de Numéro de Nom du signal Nom du signal Nom du signal broche broche broche Données TMDS 2+ Données TMDS 0- Masse DDC/CEC TMDS Données Horloge TMDS +...
-
Page 49: Plug And Play
TERRE ML_Lane 0 (p) ML_Lane 3 (p) CONFIG1 ML_Lane 2 (n) CONFIG2 TERRE AUX_CH(p) ML_Lane 2 (p) TERRE ML_Lane 1 (n) AUX_CH(n) TERRE Détection connexion à chaud ML_Lane 1 (p) Retour DP_PWR ML_Lane 0 (n) DP_PWR Plug and Play Caractéristiques DDC2B Plug & Play Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. - Page 50 Le DDC2B est un canal de données bidirectionnel basé sur le protocole I2C. L'hôte peut demander l'information EDID par l'intermédiaire du canal DDC2B...
-
Page 51: Réglementation
Réglementation Avis FCC Règlement FCC sur les Interférences de Fréquence Radio de Classe B AVERTISSEMENT : (POUR LES MODELES CERTIFIES FCC) REMARQUE:Cet équipement a été testé et reconnu conforme aux limites des appareils numériques de classe B, conformément à l'article 15 du règlement FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans le cadre d'une installation résidentielle. -
Page 52: Déclaration Weee
Déclaration WEEE Rejet des déchets concernant les équipements par les propriétaires de résidences privées dans l’Union Européenne. Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être jeté avec vos autres ordures ménagères. Bien au contraire il est de votre responsabilité d’en disposer en l’amenant à un endroit désigné de collecte pour le recyclage de tous déchets d’équipements électrique et électronique. -
Page 53: Service
AOC pour le renvoi et le retour. Veuillez fournir une preuve d'achat datée avec le produit et apporter le tout à un centre de service AOC certifié ou autorisé sous les conditions suivantes : Assurez-vous que l'écran LCD est emballé... - Page 54 Cette garantie limitée ne couvre pas le firmware ou le matériel du produit que vous-même ou tout tiers avez modifié ou altéré ; vous portez la responsabilité exclusive d’une telle modification ou altération quelle qu’elle soit. Tous les moniteurs LCD AOC sont fabriqués selon les normes de la politique 9241-307 ISO classe 1 de pixels .
-
Page 55: Déclaration De Garantie Pour Le Moyen-Orient Et L'afrique (Mea)
Pendant cette période, AOC International (Europe) B.V. propose une assistance de récupération (retour au centre de service) auprès d'un centre de service AOC autorisé, et peut choisir de réparer le produit défectueux avec des pièces neuves ou réparées, ou de le remplacer par un produit neuf ou réparé sans aucun frais, sauf mentions* ci-dessous. - Page 56 (le cas échéant) et toutes taxes applicables. Le centre de service ou revendeur AOC certifié ou autorisé vous fournira une estimation des coûts de service avant de recevoir votre autorisation à effectuer le service.
- Page 57 ISO 9241-307 classe 1 25 juillet 2013 AOC fait tout pour proposer des produits de haute qualité. Nous utilisons certains des processus de fabrication les plus évolués du secteur et effectuons des contrôles qualité très stricts. Cependant, les problèmes de pixels ou sous-pixels sur les écrans de moniteurs TFT utilisés pour les moniteurs à écran plat sont parfois inévitables.
