Manuels Connexes pour AOC AG273QXP
Sommaire des Matières pour AOC AG273QXP

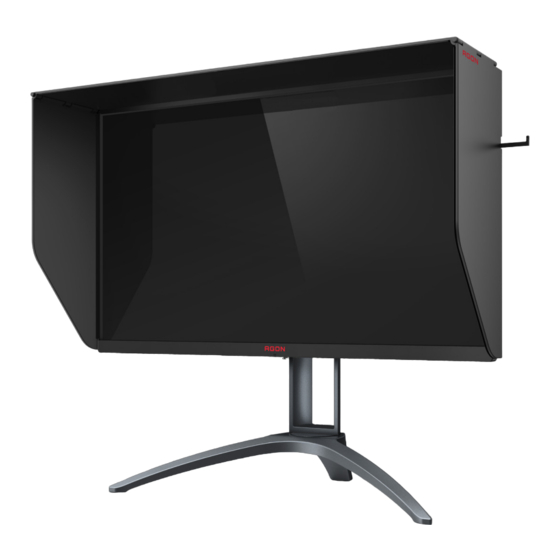

- Page 1 Manuel d’utilisation du moniteur LCD AG273QXP Rétroéclairage LED www.aoc.com ©2020 AOC. Tous droits réservés.
-
Page 2: Table Des Matières
Sécurité ....................................1 Conventions nationales ............................. 1 Alimentation ................................2 Installation ................................. 3 Nettoyage .................................. 4 Autre ..................................5 Réglages ....................................6 Contenu de la boîte ..............................6 Configuration du support et de la base ........................7 Réglage de l’angle de visualisation ........................... 8 Connexion du moniteur ............................. -
Page 3: Sécurité
Sécurité Conventions nationales Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent être accompagnés d’une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante : REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à... -
Page 4: Alimentation
Alimentation Le moniteur ne doit être utilisé qu’avec le type d’alimentation indiqué sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Le moniteur est équipé d’une fiche munie d’une borne terre, c’est-à-dire une fiche comportant une troisième broche pour la mise à... -
Page 5: Installation
Installation N’installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu’un ou d’être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l’appareil. -
Page 6: Nettoyage
Nettoyage Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d’un détergent concentré qui pourrait endommager le boîtier. Lors du nettoyage, assurez-vous que l’eau n’entre pas dans l’appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l’écran. -
Page 7: Autre
Autre S’il y a une odeur bizarre, des bruits ou de la fumée venant de l’appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à... -
Page 8: Réglages
Vis à main Serre-câble Bouclier d’écran Cordon Câble DP Câble HDMI Câble USB d’alimentation Tous les câbles de signal ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC. -
Page 9: Configuration Du Support Et De La Base
Configuration du support et de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Réglage : Retirer :... -
Page 10: Réglage De L'angle De Visualisation
Réglage de l’angle de visualisation Pour une vision optimale il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l’angle . Vous pouvez régler le moniteur de la manière décrite ci-dessous : 110mm 30°... -
Page 11: Connexion Du Moniteur
Connexion du moniteur Branchement des câbles à l’arrière du moniteur et de l’ordinateur : 1. Alimentation 2. HDMI-1 3. HDMI-2 4. DP-1 5. DP-2 6. Casque 7. Clavier à commutation rapide 8. USB en amont 9. USB3.2 Gen1 en aval + chargement rapide/USB3.2 Gen1 en aval Connexion à... -
Page 12: Fonction Amd Freesync Premium
Fonction AMD FreeSync Premium 1. La fonction AMD FreeSync Premium fonctionne avec DP/HDMI 2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en visitant www.AMD.com • RadeonTM RX Vega series • RadeonTM RX 500 series •... -
Page 13: Hdr
Compatible avec les signaux d’entrée au format HDR10. L’écran peut activer automatiquement la fonction HDR si le lecteur et le contenu sont compatibles. Veuillez contacter le fabricant de l’appareil et le fournisseur du contenu pour plus d’informations sur la compatibilité de votre appareil et du contenu. -
Page 14: Touches De Raccourci
Touches de raccourci Source/Haut Point d’ajustement/Bas Mode jeu/Gauche Light FX/Droite Marche-arrêt/Menu/Entrer Marche-arrêt/Menu/Entrer Appuyez sur le bouton Marche-arrêt pour allumer le moniteur. Lorsqu’il n’y a pas d’affichage à l’écran, appuyez pour afficher ou confirmer la sélection. Appuyez pendant 2 secondes environ sur le bouton Marche-arrêt pour éteindre le moniteur Point d’ajustement En l’absence d’OSD, appuyez sur le bouton Point d’ajustement pour afficher / masquer le Point d’ajustement. -
Page 15: Guide Des Touches Osd (Menu)
Guide des touches OSD (Menu) Enter Move Exit Entrée : Utilisez la touche Entrée pour accéder au niveau OSD suivant Déplacer : Utilisez les touches Gauche / Haut / Bas pour déplacer la sélection OSD Quitter : Utilisez la touche Droite pour quitter l’OSD Enter Move Exit... - Page 16 Enter Select Entrée : Utilisez la touche Entrée pour quitter l’OSD au niveau OSD précédent Sélectionner : Utilisez les touches Gauche / Droite pour ajuster le réglage OSD...
-
Page 17: Osd Setting (Réglages D'osd)
OSD Setting (Réglages d’OSD) Instructions simples et basiques sur les touches de contrôle Image Setup Color Setup Audio Light FX Audio Light FX Extras OSD Setup Enter Move Exit Enter Move Exit 1). Appuyez sur le bouton MENU pour activer la fenêtre d’affichage à l’écran. 2). -
Page 18: Game Setting (Réglage Jeux)
Game Setting (Réglage jeux) Game Setting Game Mode Shadow Control Game Color AMD FreeSync Overdrive Low Input Lag QuickSwitch LED Frame Counter Exit Enter Select Pour jouer des jeux en FPS (first Person Shooters = tir à la première personne) Améliore les détails des niveaux de noir dans les thèmes noirs. - Page 19 MBR (Motion Blur Reduction - Réduction du flou de mouvement) offre entre 0 et 20 niveaux de réglage pour réduire le flou de mouvement. Remarque : 1. La fonction MBR peut être ajustée lorsque 0-20 AMD FreeSync Premium est désactivé, le délai d’entrée faible est activé...
-
Page 20: Luminance (Luminosité)
Luminance (Luminosité) Luminance Contrast Brightness ECO Mode Standard Gamma Gamma1 Exit Enter Select Contrast 0-100 Contraste du registre numérique. (Contraste) Brightness 0-100 Réglage du rétroéclairage (Luminosité) Standard Mode Standard Text (Texte) Mode Texte Internet Mode Internet Eco mode Game (Jeux) Mode Jeux (Mode Eco) Movie (Film) -
Page 21: Image Setup (Réglage De L'image)
Image Setup (Réglage de l’image) Image Setup DisplayHDR Exit Enter Select Off (Arrêt) DisplayHDR Définissez le profil HDR en fonction de vos besoins d’utilisation HDR Picture Remarque : (HDR Image) HDR Movie Lorsque le mode HDR est détecté, l’option HDR s’affiche (HDR Film) pour effectuer des réglages. -
Page 22: Color Setup (Réglage De La Couleur)
Color Setup (Réglage de la couleur) Color Setup LowBlue Mode Color Temp. Warm DCB Mode DCB Demo Green Blue Exit Enter Select LowBlue Désactivé / Mode(Mode Multimédia / Diminue l’onde de lumière bleue en contrôlant la Internet / Bureau Faible lumière température de couleur. -
Page 23: Audio
Audio Audio Volume Exit Enter Select Volume 0-100 Ajuster le réglage du volume... -
Page 24: Light Fx
Light FX Light FX Light FX Light FX Mode Breathing Pattern Rainbow Foreground R Foreground G Foreground B Background R Background G Background B Exit Enter Select Light FX Arrêt / Faible / Moyen / Fort Sélectionne l’intensité de Light FX. Audio / Statique / Décalage simple / Décalage de gradient / Remplissage... -
Page 25: Extra
Extra Extra Input Select Auto Off Timer Image Ratio Wide DDC/CI Reset Resolution:2560(H)x1440(V) SDR H.Frequency:249 KHz V.Frequency:60 Hz Exit Enter Select Input Select (Sélection de Sélectionner la source d’entrée l’entrée) Off timer 0-24hrs Sélectionner l'heure d'arrêt CC (Compteur d'arrêt) Large / 4:3 / 1:1 / 17”(4:3) / 19”(4:3) / 19”(5:4) / Image Ratio 19”W(16:10) / 21.5”W(16:9) -
Page 26: Osd Setup (Réglage Osd)
OSD Setup (Réglage OSD) OSD Setup Language English Timeout DP Capability 1.2/1.4 H.Position V.Position Transparence Break Reminder Exit Enter Select Language (Langue) Choisir la langue OSD Timeout (Délai) . 5-120 Régler la durée du délai de l’OSD Si le contenu vidéo DP supporte DP1.2/DP1.4, veuillez sélectionner DP1.2/DP1.4 pour la capacité... -
Page 27: Voyant Del
Voyant DEL État Couleur DEL Mode Pleine puissance Red (Rouge) Mode Actif-Arrêt Orange... -
Page 28: Dépannage
Appuyez sur faire un auto-ajustement. Veuillez vous reporter aux informations sur la réglementation et l’entretien qui se trouvent dans le manuel sur CD ou sur www.aoc.com (pour trouver le modèle Réglementation et entretien acheté dans votre pays et pour trouver des informations sur les réglementations et... -
Page 29: Spécifications
Spécifications Caractéristiques générales Nom du modèle AG273QXP Système de fonctionnement Couleur TFT LCD Taille de l’image visible 68,5 cm diagonale Panneau Taille des pixels 0,2331mm(H) × 0,2331mm(V) Vidéo Interface HDMI & Interface DP Sync. séparée H/V TTL Couleurs d’affichage 16,7M de couleurs... -
Page 30: Modes D'affichage Préréglés
Modes d’affichage préréglés FRÉQUENCE FRÉQUENCE VERTICALE STANDARD RÉSOLUTION HORIZONTALE (kHZ) (Hz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 640x480@100Hz 51,08 99,769 640x480@120Hz 61,91 119,518 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz 31,25 SVGA 800x600@56Hz 35,156 56,25... -
Page 31: Assignations Des Broches
Assignations des broches Câble de signal d’affichage couleur à 19 broches Broche N. Nom du signal Broche N. Nom du signal Broche N. Nom du signal Données TMDS 2+ TMDS données 0- DDC/CEC Masse Ecran Données TMDS 2 10. Horloge TMDS + Alimentation +5V Détection connexion à... -
Page 32: Plug & Play
Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d’informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d’affichage.
