4. Conception et fonction

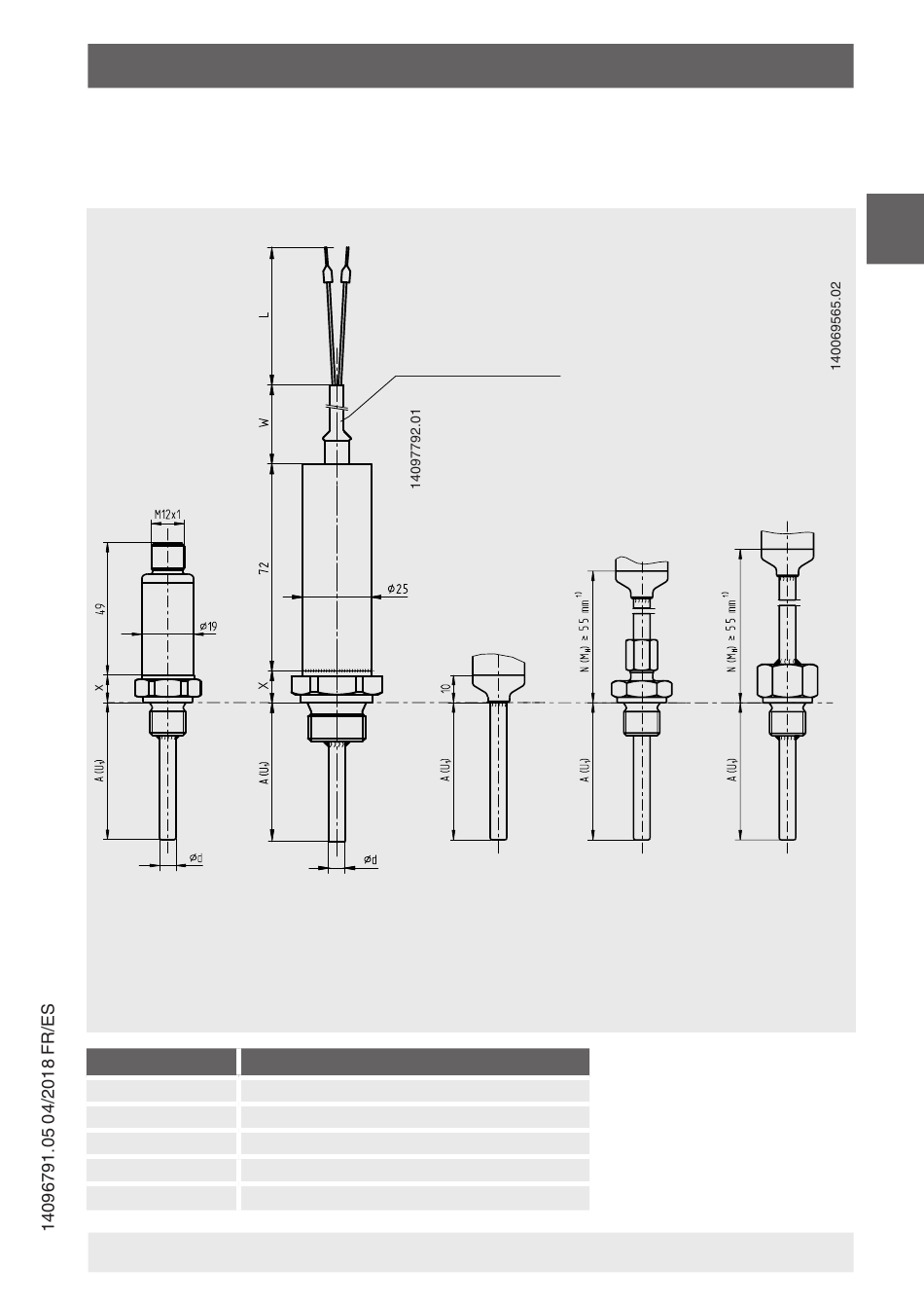

4.2 Dimensions en mm

Raccord process avec filetage parallèle (ou sans raccord process)
■
avec sortie câble directe
sans extension
Légende :
A (U ) Longueur utile
1
N (M ) Longueur extension
H
X Hauteur du raccord process
Ød Diamètre du capteur
W Longueur du câble directement connecté
L Longueur des bouts libres des fils
Filetage Hauteur du raccord process X
G 1/2 11
11
G 3/8
G 1/4 10
M12 11
M20 11
WIKA mode d'emploi types TR31-3, TR31-K (Ex i)
Câble de raccordement
sans raccord
process
1) A une température de process > 150 °C
(302 °F) une longueur d'extension N (M
de 70 mm est nécessaire, sinon N (M
est sélectionnable (55, 65 ou 70 mm).
avec raccord
coulissant extension
FR
avec
)
H
)
H
