- Page 1 Bedienungs- und Montageanleitung für Kaminofen Manuel d’installation et d´utilisation pour poêle à bois ORANIER Arena W+ R II 293 1631 000 · 1068...
-
Page 2: Table Des Matières
14. Leistungserklärung Geeignete Brennstoffe 15. CE-Kennzeichnung 6. Schornsteinanlage und Zuluftbedingungen Anschluss an den Schornstein/ 16. Energielabel und Produktdatenblatt Rauchrohranschluss Externe Verbrennungsluftversorgung 17. Geräte-Kenndaten Abstützblech Steinstopfen 7. Installation und Inbetriebnahme Aufstellung Wärmespeicher W+ Erstinbetriebnahme Bedienungs- und Montageanleitung ORANIER Arena W+ R II... -
Page 3: Symbolerklärung, Umweltschutz
Sachen werden mit dem nebenstehenden Sym- bol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Texts begrenzt. Wichtige Informationen Symbol Bedeutung ► Handlungsanweisung Verweis auf eine Stelle im Dokument ➔ Aufzählung/Listeneintrag Aufzählung/Listeneintrag (2. Ebene) Bedienungs- und Montageanleitung ORANIER Arena W+ R II... -
Page 4: Produktübersicht Und Bedienelemente

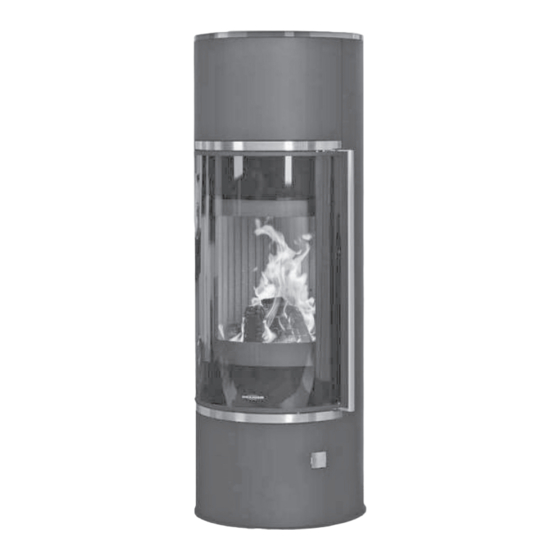

2. Produktübersicht und Bedienelemente 1 Deckplatte 2 Türgriff 3 Feuerraumtür 4 Sekundärluftregler (eingeschoben - offen) 5 Primärluftluftregler (eingeschoben - offen) 6 Aschekasten 7 Gussrost 8 Feuerraumauskleidung (Vermiculite) 9 Holzlagerfachtür Bedienungs- und Montageanleitung ORANIER Arena W+ R II... -
Page 5: Bestimmungsgemäße Verwendung Und Sicherheitshinweise
Gefahr durch unzureichende Frischluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Frischluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung ORANIER Arena W+ R II... - Page 6 ► Das ordnungsgemäß installierte Gerät muss durch eine ge- nehmigungspflichtige Behörde, z.B. Bezirks-Schornsteinfeger, abgenommen werden. Reinigung, Wartung und Störungsbehebung ► Gerät regelmäßig reinigen. ► Reinigung und Wartung durch zugelassenen Fachbetrieb. ► Verwenden Sie ausschließlich ORANIER Original-Ersatzteile und Original-Zubehör. Bedienungs- und Montageanleitung ORANIER Arena W+ R II...
-
Page 7: Angaben Zum Gerät
über Ihren Fachhändler oder online über nicht zulässig, weil das Gerät überhitzen kann und die Emissionen www.oranier.de bezogen werden. stark ansteigen. Rauchrohre, bei ORANIER in Originalfarbe erhältlich Rauchrohrbogen für Anschluss des Gerätes nach hinten Achten Sie darauf, das Heizmaterial möglichst vorsich- (ORANIER Art.Nr. 9212 37) tig in den Brennraum einzulegen, um Beschädigungen... -
Page 8: Technische Daten
- Scheitholz - Holzbriketts - Braunkohle- briketts Abgang oben (Boden - Oberkante Stutzen): 1465 Abgang oben (Hinterkante - Mitte Stutzen): Abgang hinten (Boden - Unterkante Stutzen): 1208 4.7 Maßzeichnung Arena W+ R II Bedienungs- und Montageanleitung ORANIER Arena W+ R II... -
Page 9: Brennstoffe
Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung ORANIER Arena W+ R II... -
Page 10: Schornsteinanlage Und Zuluftbedingungen
Das Rauchrohr muss zum Schornstein leicht ansteigend, zumindest holzmenge und angelehnter Feuerraumtür (3) unter Aufsicht aber waagerecht verlaufen. anheizen. ► Versehen Sie den Rauchrohranschluss zum Schorn- stein mit einer Reinigungsöffnung, um Rauchrohr und Rauchgaskanäle leichter reinigen zu können. Bedienungs- und Montageanleitung ORANIER Arena W+ R II... -
Page 11: Externe Verbrennungsluftversorgung
Ein Anschluss an einen geeigneten LAS-Schornstein ist mög- lich. In jedem Fall ist zu beachten, dass der Verbrennungsluftbedarf von ca. 30 m /h bei einem Förderdruck von 4 Pa sichergestellt ist. ► Deckplatte auflegen. Bedienungs- und Montageanleitung ORANIER Arena W+ R II... -
Page 12: Installation Und Inbetriebnahme
Gerät und Wand um 5 cm. Bei Aufstellung des Gerätes auf empfindlichen Böden, einer Glasplatte empfehlen wir das Aufkleben von Filzgleitern auf die Gerätefüße. Abb. oben: Rauchgasseitiger Anschluss nach oben Bedienungs- und Montageanleitung ORANIER Arena W+ R II... -
Page 13: Erstinbetriebnahme
Ein Rohrbogen wird auf den Rohrstutzen des Kaminofens aufge- setzt. ► Entnehmen Sie vor dem ersten Anheizen bitte alle Verwenden Sie hierfür den Rohrbogen ORANIER Art.Nr. 9212 37. Dokumente und Zubehörteile aus dem Feuer- raum und dem Aschekasten. ► Entfernen Sie alle Aufkleber rückstandsfrei von der Sichtscheibe. -
Page 14: Bedienung
► Um die Anzündwürfel herum 8 dünne Holzscheite (Kantenlänge 3-4 cm) in 4 Lagen aufstapeln. Die Flammen der Anzündwürfel müssen anschließend mit Kontakt zu den dünnen Holzscheiten frei nach oben brennen können. Primärluftregler (5) Bedienungs- und Montageanleitung ORANIER Arena W+ R II... -
Page 15: Brennstoff Nachlegen
► Feuerraumtür (3) zunächst nur einen Spalt weit und dann voll- ständig öffnen. ► 2 Holzscheite in einem Abstand von 2-3 cm parallel zur Feuer- raumöffnung (quer) mittig auf den Rost in das Glutnest legen. Bedienungs- und Montageanleitung ORANIER Arena W+ R II... -
Page 16: Heizleistung Anpassen
► Sekundärluftregler (4) etwas herausziehen; eine evtl. vorhandene Drosselklappe im Rauchgasrohr schließen. ► Nach dem Anbrennen kann die Primärluftzufuhr durch teil- weises Herausziehen des Primärluftreglers (5) situationsbe- dingt etwas gedrosselt werden. Bedienungs- und Montageanleitung ORANIER Arena W+ R II... -
Page 17: Gerät Außer Betrieb Nehmen
WARNUNG! Gefahr von Verbrennungen. ► Löschen Sie einen Schornsteinbrand niemals mit Wasser! ► Luftzufuhr schließen: Sekundärluftregler (4) und Primärluftregler (5) vollständig herausziehen.. ► Eventuell vorhandene externe Verbrennungsluftversorgung schließen. Rufen Sie die Feuerwehr! ► Bedienungs- und Montageanleitung ORANIER Arena W+ R II... -
Page 18: Reinigung, Wartung Und Pflege
Feuerraum, Rauchgaswege und Rauchrohr müssen mindestens ein- mal im Jahr kontrolliert und ggf. von Ruß- und Ascheablagerungen gereinigt werden. ► Zur Reinigung verwenden Sie einen Handfeger und/oder einen handelsüblichen Aschesauger. ► Anschließend hintere Feuerraumauskleidung (8) entnehmen. Bedienungs- und Montageanleitung ORANIER Arena W+ R II... - Page 19 Feuerraum-Auskleidungsteile. An Vermiculiteplatten können im Heizbetrieb oberflächliche Risse entstehen. Diese Risse sind unbedenklich. Erst wenn der darunterliegende Metallkorpus freiliegt, muss ein Austausch erfol- gen. Die Feuerraumauskleidung unterliegt nicht der Werksgarantie. Bedienungs- und Montageanleitung ORANIER Arena W+ R II...
-
Page 20: Störungen Beheben
Platte getauscht werden. Feuerraumauskleidung Normaler Verschleiß. ► Eine anfängliche Versandung ist unbedenklich. Reibung durch Holz versandet. oder Abgasmassen- Erst wenn Ofenkorpus frei zu liegen droht, muss strom. entspre chende Platte getauscht werden. Bedienungs- und Montageanleitung ORANIER Arena W+ R II... - Page 21 Ofen riecht im Betrieb ► Das Gerät mit erhöh- ► Geräte- bzw. Rauchrohr-Lackierung einbrennen Geräte- bzw. „nach Chemie“. Rauchrohr-Lackierung ter Brennstoffmenge ( ➔ 7.2 Erstinbetriebnahme). noch nicht einge- betreiben. brannt. Bedienungs- und Montageanleitung ORANIER Arena W+ R II...
-
Page 22: Kundendienst
11. Kundendienst 11. Kundendienst ORANIER Heiztechnik GmbH Sehr geehrter Kunde, Oranier Straße 1 · 35708 Haiger / Sechshelden ORANIER-Kaminöfen bieten Ihnen ausgereifte und zuverlässige Telefon: +49 (0) 27 71 / 2630-0 Technik, Funktionalität und ansprechendes Design. Kundenservice / Ersatzteile Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal email Kundenservice: service-ht@oranier.com... -
Page 23: Oranier-Werksgarantie
Kundendienst be- nigung der Geräte oder ihrer Teile; Verwendung unge- seitigt. Emaille und Lackschäden werden nur dann von eigneter Putzmittel. dieser Werksgarantie erfasst, wenn sie innerhalb von 2 - Verschleiß der feuerberührten Teile, insbesondere der Wochen nach Übergabe des ORANIER-Gerätes unse- Feuerraumauskleidung, der Dichtungen sowie der ent- rem Kundendienst angezeigt werden. sprechenden Stahl- und Gussteile. Transportschäden (diese müssen entsprechend den Be- dingungen des Transporteurs gegen den Transporteur Wir haften nicht für mittelbare und unmittelbare Schä- geltend gemacht werden) sowie Einstellungs-, Einregu- den, die durch die Geräte verursacht werden. Dazu ge-... - Page 24 über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 13240 Art. 15a B- VG Österreich Bauart 1 Bedienungs- und Montageanleitung ORANIER Arena W+ R II...
- Page 25 7. 3 Premier feu 8. Utilisation Phase d‘allumage Réalimentation de l’appareil Réglage de la puissance de chauffage Utilisation de briquettes de lignite Chauffage à la mi- saison Mise hors-service de l’appareil Manuel d’installation et d´utilisation ORANIER Arena W+ R II...
-
Page 26: Explication Des Symboles Et Protection De L'environnement
Informations importantes Symbole Signification ► Étape à suivre Renvoi à d‘autres passages dans le docu- ➔ ment Énumération/Enregistrement dans la liste Énumération/Enregistrement dans la liste niveau) ième Manuel d’installation et d´utilisation ORANIER Arena W+ R II... -
Page 27: Information Produit Et Éléments De Commande
4 Régulateur air secondaire (repoussée vers l‘arrière = ouvert) 5 Régulateur air primaire (repoussé vers l’arrière = ouvert) 6 Cendrier 7 Grille foyère 8 Habillage intérieur foyer (vermiculite) 9 Porte compartiment range-bûches Manuel d’installation et d´utilisation ORANIER Arena W+ R II... -
Page 28: Utilisation Conforme À La Législation Et Consignes De Sécurité
► Veuillez constamment garantir une alimentation en air frais suffisante dans la pièce d’installation quand l’appareil est en fonctionnement. Il en est de même pour son fonctionnement parallèle avec d’autres appareils généra- teurs de chaleur. Manuel d’installation et d´utilisation ORANIER Arena W+ R II... - Page 29 ► Veuillez utiliser uniquement nos pièces de rechange ► Veuillez vous assurer que les enfants ne jouent pas avec d’origine ORANIER ainsi que les accessoires originaux de notre marque. l’appareil et ne l’utilisent pas sans surveillance. ► Veuillez vous assurer que l’appareil n’est utilisé que par des personnes ayant les capacités physiques et mentales pour...
-
Page 30: Description De L'appareil
Les plaques de vermiculite ne contiennent pas d’amiante et sont Tuyaux, disponibles chez ORANIER dans leur couleur non-toxiques. Comparées à la chamotte, les plaques de vermiculite d’origine présentent le gros avantage de permettre de hautes températures à... -
Page 31: Caractéristiques Techniques
- Briquettes de lignite 1465 Raccordement par le haut (bord arrière - axe buse): Raccordement par l’arrière (sol - bas de buse): 1208 4.7 Croquis / Dimensions Arena W+ R II Manuel d’installation et d´utilisation ORANIER Arena W+ R II... -
Page 32: Combustibles
Il est interdit de brûler les substances suivantes : bois humides ou traités bois industriel, chutes de menuiserie débris de bois ou copeaux papier ou cartonnages (sauf pour l’allumage) écorces ou déchets d’aggloméré matières plastiques et déchets ménagers Manuel d’installation et d´utilisation ORANIER Arena W+ R II... -
Page 33: Conduit Des Fumées Et Apport D'air Extérieur
(3) entr’ouverte sous votre surveillance. cm par mètre. Nous vous conseillons d’utiliser un manchon mural. ► Prévoyez un accès pour le ramonage et le netto- yage du conduit de raccordement. Manuel d’installation et d´utilisation ORANIER Arena W+ R II... -
Page 34: Prise D'air Extérieur
0,5 dm (50 cm * sauf si le logement ne dispose pas de ventilation par balayage (arrêté mars 1982): dans ce cas, l’arrivée d’air doit être non-obturable! Manuel d’installation et d´utilisation ORANIER Arena W+ R II... -
Page 35: Support Métalique Couvercle Obturateur
► Mettez le couvercle obturateur (tampon) en place. ► Ajustez la hauteur du couvercle obturateur (tampon) en modifiant l‘angle des côtés du support métalique. ► Reposez la plaque supérieure à sa place. Manuel d’installation et d´utilisation ORANIER Arena W+ R II... -
Page 36: Installation Et Mise En Service
Figure ci-dessus : l’appareil. raccordement d’évacuation des fumées par le haut Manuel d’installation et d´utilisation ORANIER Arena W+ R II... -
Page 37: Premier Feu
Ensuite engagez par l’arrière un coude sur la buse située à l’arrière ramoneur-fumiste). du poêle. Veuillez utiliser pour cela le coude ORANIER Art.Nr. 9212 37. ► Assurez-vous d’avoir retiré de la chambre de combustion et du cendrier tous les documents et accessoires fournis. -
Page 38: Utilisation
(3-4 cm d‘épaisseur) sur 4 couches. Les flammes des cubes d‘allumage doivent par la suite pouvoir brûler librement vers le haut au contact des bûchettes. Tirette de régulation air primaire (5) Manuel d’installation et d´utilisation ORANIER Arena W+ R II... - Page 39 (palette, bois de menuiserie, bois traité) peut entraîner une surchauffe du poêle avec en- dommagement du corps de chauffe et usure prématurée des plaques de vermiculite. Manuel d’installation et d´utilisation ORANIER Arena W+ R II...
-
Page 40: Réglage De La Puissance De Chauffage
échappement excessif de fumées lors de l’ouverture de la porte (3). ► Pour diminuer l’allure, il est préférable de réduire la quantité de combustible tout en veillant à conserver une flamme vive. Manuel d’installation et d´utilisation ORANIER Arena W+ R II... -
Page 41: Mise Hors-Service De L'appareil
► Cessez de réalimenter l‘appareil, laissez s‘éteindre le feu et les braises. ► Un professionnel qualifié devra s’assurer par la suite que l‘appareil, l’ensemble des installations d’évacuation et le conduit sont bien resté intacts. Manuel d’installation et d´utilisation ORANIER Arena W+ R II... -
Page 42: Nettoyage, Entretien Et Maintenance
► Veuillez utiliser pour cette opération une balayette et/ou un aspirateur à cendres. ► Veuillez ensuite retirer l‘élément arrière de l‘habillage.(8). Manuel d’installation et d´utilisation ORANIER Arena W+ R II... - Page 43 à priori tant que le corps métallique n‘est pas par là mis à nu. S‘il le devient, il sera nécessaire de changer les plaques de vermiculite. Ces plaques sont exclues de la garantie. Manuel d’installation et d´utilisation ORANIER Arena W+ R II...
-
Page 44: Remédier Aux Dysfonctionnements
► Quand le poêle est ► Changez le joint. n’est plus étanche. froid: coincez une feuille de papier entre le corps du poêle et la porte. La feuille ne doit pas pouvoir glisser. Manuel d’installation et d´utilisation ORANIER Arena W+ R II... - Page 45 à nu. S‘il le devient, il sera nécessaire de utilisation de bois trai- changer les plaques de vermiculite. tés ou de récupération industriel. Manuel d’installation et d´utilisation ORANIER Arena W+ R II...
-
Page 46: Service Après-Vente
11. Service après-vente 11. Service après-vente Cher Client Nous tenons à vous féliciter pour l’achat de votre poêle ORANIER! Les poêles ORANIER vous offrent une technologie de pointe mûrie et fiable et allient une parfaite fonctionnalité à un design attrayant. -
Page 47: Garantie Contractuelle Oranier
- tout défaut qui serait consécutif à un excès de tirage du conduit de fumée et / ou au non- respect des prescriptions de la notice. Manuel d’installation et d´utilisation ORANIER Arena W+ R II... -
Page 48: Conformités Aux Normes
Rendement et émissions: se référer au certificat «Marquage CE» contenu dans ce manuel ! Appareil conforme aux exigences de la norme EN 13240 Manuel d’installation et d´utilisation ORANIER Arena W+ R II... - Page 52 Kundendienst-Anforderung Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 349 ORANIER Heiztechnik GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 Telefon +49 (0) 2771 2630 - 0...
-
Page 53: Déclaration De Performances
Notifizierte Prüfstelle: 1625/ Rhein-Ruhr Feuerstätten Prüfstelle Notified laboratory: 1625/ Rhein-Ruhr Feuerstätten Prüfstelle Organisme notifié : 1625/ Rhein-Ruhr Feuerstätten Prüfstelle 14. Leistungserklärung / Déclaration de peformances 8. Leistungserklärung Declaration of performance Performances déclarées 14. Leistungserklärung / Déclaration de performances Harmonisierte technische Spezifikationen EN 13240:2001/ A2:2004/ AC:2007 harmonized technical specification Norme technique harmonisée... -
Page 54: Ce-Kennzeichnung
15. CE-Kennzeichnung / Marquage CE 15. CE-Kennzeichnung / Marquage CE CE- Kennzeichnung (CE marking) (Marquage CE) Der Hersteller ORANIER Heiztechnik GmbH (The manufacturer) Werk 10 (Le fabricant) Oranier Straße 1 35708 Haiger erklärt in alleiniger Verantwortung, dass das Produkt „Raumheizer für feste Brennstoffe“ mit der Handelsbezeichnung (declares under our responsibility that the produkt “Room heater by solid fuel“... -
Page 55: Label Énergétique Et Fiche Produit Selon Les Normes Eu
Produktdatenblatt gemäß (EU) 2015/1186 Anhang IV Product data sheet in accordance to (EU) 2015/1186 Annex IV/ Label énergétique et fiche produit selon les normes (EU) 2015/1186 Annexe IV Warenzeichen ORANIER Heiztechnik GmbH / trademark/ marque Modell Arena W+ II / model/ modèle... -
Page 56: Identification De L'appareil
Black steel / Sandstone cover Acier noir, plaque sup. grès sable Stahl schwarz, Abdeckung Kalkstein cream 5895 87 A01 Black steel / Cover soapstone cream Acier noir, plaque sup. calcaire crème Oranier Heiztechnik GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
