Table des matières Consignes de sécurité Fonctionnement en altitude ....41 Réglage du son........41 importantes......3 Réglage du niveau sonore ....41 Introduction......7 Personnalisation de l’affichage des menus du projecteur ........42 Caractéristiques du projecteur....7 Arrêt du projecteur ......42 Contenu de l’emballage......8 Utilisation des menus ......43 Vue extérieure du projecteur ....
Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit.
Page 4
Consignes de sécurité (suite) La lampe atteint une température Ne posez pas cet appareil sur un très élevée lorsque l’appareil est en chariot, un support ou une table cours d’utilisation. Attendez que le instable. Il risquerait de tomber et projecteur ait refroidi (environ 45 d’être sérieusement endommagé.
Page 5
Consignes de sécurité (suite) Évitez de placer le projecteur dans l’un N’obstruez pas les orifices de des environnements ci-dessous. ventilation. - Espace réduit ou peu ventilé. L’appareil - Ne placez pas le projecteur sur une doit être placé à une distance minimale de couverture, de la literie ou toute autre 50 cm des murs;...
Page 6
être à l’origine sérieux dommages. d’une panne. Si le projecteur devait être mouillé, débranchez-le de la prise secteur et contactez BenQ pour une réparation. Ne vous appuyez pas sur le projecteur et n’y placez aucun objet. Une charge trop élevée risque non seulement...
Introduction Caractéristiques du projecteur D’une convivialité sans pareille, ce projecteur à moteur optique hautes performances garantit une projection fiable en toute simplicité. Il présente les caractéristiques suivantes. • Correction de la couleur du support de projection permettant la projection sur des surfaces de différents coloris prédéfinis •...
Contenu de l’emballage Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci- dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés.

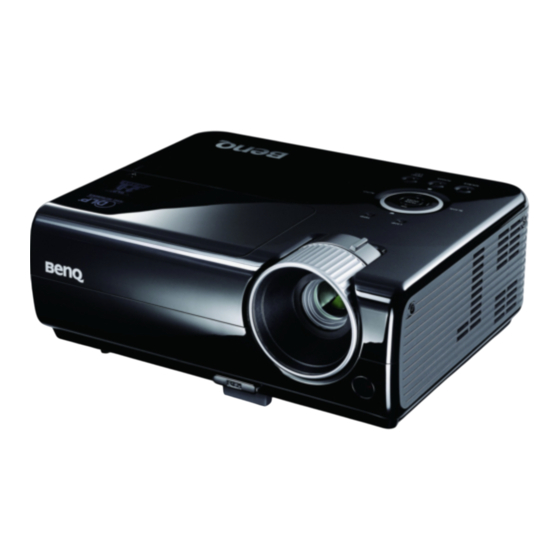

Vue extérieure du projecteur Tableau de commande externe Face avant / supérieure (Voir "Projecteur" sur la page 10 pour plus d’informations.) Couvercle de la lampe Molette de zoom Molette de mise au point Couvercle de l’objectif Système de ventilation (sortie d’air chaud) Capteur de télécommande IR avant Lentille de projection...
Commandes et fonctions Projecteur Mode/Enter Sélectionne un mode de configuration de l’image disponible. Voir "Sélection d’un mode d’image" sur la page 34 pour plus d’informations. Active l’élément sélectionné dans le menu à l’écran (OSD). Voir "Utilisation des menus" sur la page 27 pour plus d’informations.
Page 11
BenQ, et de vous assurer qu’il est correctement installé. Si vous utilisez un kit de montage au plafond d’une autre marque que BenQ, il existe un risque de sécurité lié à l’éventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à...
Page 12
Télécommande Volume +/- Réglage du niveau de son Voir "Réglage du son" sur la page 41 pour plus d’informations. Menu/Exit (MENU/QUITTER) Permet d’activer l’affichage des menus à l’écran. Retourne au menu précédent de l’affichage des menus à l’écran, quitte et enregistre les paramètres de menu.
Page 13
Minuteur Activé Réglage du Minuteur Active ou affiche le minuteur à l’écran en Entre directement les réglages du fonction des réglages de minuterie que minuteur pour la présentation. Voir vous avez définis. Voir "Réglage du "Réglage du minuteur de présentation" minuteur de présentation"...
à l’envers derrière l’écran. Cette configuration nécessite un écran de rétroprojection spécial ainsi que le kit de montage au plafond BenQ. Sélectionnez Plafond arr. dans le menu CONFIG. SYSTÈME: de base > Position du projecteur après avoir allumé...
à la distance de projection. BenQ vous fournit un tableau de dimensions pour écrans 4:3 afin de vous aider à déterminer l’emplacement optimal de votre projecteur. Deux dimensions sont à prendre en compte: la distance horizontale perpendiculaire au centre de l’écran (distance de projection) et la...
Page 16
Comment déterminer la position du projecteur pour une taille d’écran donnée Sélectionnez votre taille d’écran. Reportez-vous à la page et sélectionnez la taille qui se rapproche le plus de la taille de votre écran dans les colonnes de gauche intitulées "Taille d'écran".
Page 17
Une tolérance de 3% s’applique à ces chiffres en raison des variations des composants optiques. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en...
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit: Mettez préalablement tous les appareils hors tension. Utilisez les câbles appropriés pour chaque source. Branchez les câbles correctement. • Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir "Contenu de l’emballage"...
Connexion d’un ordinateur ou d’un moniteur Connexion à un ordinateur Le projecteur peut être connecté à la fois à des ordinateurs compatibles IBM® et Macintosh®. Un adaptateur Mac est nécessaire si vous souhaitez connecter le projecteur à un ordinateur Macintosh. Pour connecter le projecteur à...
Connexion d’appareils vidéo composantes Il suffit de connecter le projecteur à un appareil vidéo en utilisant l’une des méthodes de connexion citées ci-dessus. Chacune fournit une qualité vidéo différente. Le choix de la méthode dépend surtout de la disponibilité des prises pour le projecteur et l’appareil vidéo, comme décrit ci-dessous: Nom du Apparence du...
Page 21
Connexion d'un périphérique source HDMI Le projecteur possède une prise d'entrée HDMI qui vous permet d'y connecter un périphérique source HDMI, comme par exemple un lecteur de DVD, un tuner DTV ou un écran. La HDMI (High-Definition Multimedia Interface: Interface multimédia haute définition) prend en charge la transmission des données vidéo non comprimées entre périphériques compatibles, comme par exemple tuners DTV, lecteurs de DVD et écrans, sur un seul câble.
Page 22
Connexion d’un appareil vidéo composantes Examinez votre périphérique source Vidéo pour déterminer s’il est ou non équipé de prises de sortie Vidéo composante inutilisées: • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.
Page 23
Connexion d’un périphérique source S-Vidéo/Composite Examinez votre périphérique source vidéo pour déterminer s’il a une sortie S-Vidéo/ Composite inutilisée: • Si les deux prises sont présentes, utilisez la prise de sortie S-Vidéo pour la connexion car le terminal S-Vidéo apporte une meilleure qualité d'image que le terminal Vidéo. •...
Fonctionnement Mise en marche du projecteur Branchez le cordon d’alimentation sur le projecteur et sur une prise électrique. Activez la prise électrique (si nécessaire). Vérifiez que le POWER (Voyant de l’alimentation) du projecteur est orange une fois l’appareil mis sous tension. •...
ne détecte pas de signal valide, le message 'Aucun signal' reste affiché jusqu’à ce qu’un signal d’entrée soit détecté. Vous pouvez également appuyer sur le bouton Source du projecteur ou de la télécommande pour sélectionner le signal d’entrée à afficher. Voir "Changement de signal d’entrée"...
Page 26
Réglage fin de la taille et de la netteté de l’image Réglez la taille de l’image projetée à l’aide de la molette de zoom. Ensuite, réglez la netteté de l’image à l’aide de la molette de mise au point. Correction trapèze La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure.
Utilisation des menus Le projecteur offre une fonction d’affichage des menus à l’écran permettant d’effectuer différents réglages et paramétrages. Vous trouverez ci-dessous une vue d’ensemble du menu. Icône de menu principal Menu principal Choisir État Sous-menu Appuyez sur Menu/Exit (MENU/ QUITTER) pour retourner à...
Sécurisation du projecteur A l'aide d'un verrou avec câble de protection anti-vol Le projecteur doit être installé dans un lieu sûr de façon à éviter le vol. Sinon, faites l'acquisition d'un verrou, comme par exemple un verrou Kensington, pour sécuriser le projecteur.
Page 29
3 secondes. Le projecteur affiche un code à l’écran. Notez le numéro et éteignez votre projecteur. Contactez le service d’assistance BenQ local pour le déchiffrer. Vous devrez peut-être fournir une preuve d’achat pour garantir que vous êtes autorisé...
Page 30
• S’il est correct, le menu à l’écran retourne à la page Param. de sécurité où figure le mot 'Désact.' au niveau de Verrou alimentation. Vous n’aurez pas besoin d’entrer le mot de passe la prochaine fois que vous mettrez le projecteur sous tension. •...
Changement de signal d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu’un plein écran à la fois. Au démarrage, le projecteur recherche automatiquement les signaux disponibles. Assurez-vous que la fonction Recherche auto rapide du menu SOURCE est réglée sur Activ. (ce qui est par défaut pour ce projecteur) si vous souhaitez que le projecteur recherche automatiquement les signaux.
Agrandir et rechercher des détails Si vous souhaitez afficher plus de détails concernant l’image projetée, agrandissez-la. Utilisez les touches de direction pour vous déplacer dans l’image. • Utilisation de la télécommande Appuyez sur Digital Zoom (Zoom numérique) +/- pour afficher la barre de Zoom. Appuyez sur Digital Zoom (Zoom numérique) + pour agrandir le centre de l’image.
Page 33
À propos du format Dans les illustrations ci-dessous, les parties noires correspondent aux zones inactives et les parties blanches aux zones actives. Les menus à l’écran peuvent être affichés sur ces zones noires non utilisées. Auto: Met une image à l’échelle proportionnellement pour qu’elle soit adaptée à...
Optimisation de l’image Sélection d’un mode d’image Le projecteur comporte plusieurs modes d’image prédéfinis pour vous permettre de choisir le mode le mieux adapté à votre environnement d’exploitation et au type d’image du signal d’entrée. Pour sélectionner le mode souhaité, suivez l’une des procédures suivantes.
Page 35
Le message de confirmation 'Param. enregistrés' s’affiche. Utilisation de Couleur du support de projection Lorsque vous projetez sur une surface colorées, telle qu’un mur peint qui peut ne pas être blanc, la fonction Couleur du support de projection peut aider à corriger la couleur de l’image projetée pour éviter des différences de couleur possibles entre l’image source et l’image projetée.
Page 36
Les options disponibles pour les paramètres de température de couleurs* varient selon le type de signal sélectionné. T1: Avec la température de couleurs la plus élevée, T1 donne à l’image une teinte plus bleutée que les autres réglages. T2: Le blanc des images tire vers le bleu. T3: Préserve la couleur normale des blancs.
En plus d'avoir le choix pour l'écran de démarrage prédéfini du projecteur entre le logo BenQ et un écran noir ou bleu, vous pouvez créer votre propre écran de démarrage en utilisant une image projetée à partir de votre ordinateur ou de la source vidéo.
Réglage du minuteur de présentation Le minuteur de présentation permet d’indiquer à l’écran la durée d’une présentation afin de vous permettre de mieux gérer votre temps. Suivez les étapes ci-dessous pour utiliser cette fonction: Appuyez sur Timer Set up sur la télécommande ou allez au menu CONFIG.
Choisissez Oui et appuyez Mode/Enter pour confirmer. Le message "Le minuteur est désactivé!" s’affichera à l’écran. Comment utiliser le bouton Timer On? Timer On est une touche multifonction. • Si vous appuyez sur cette touche alors que le minuteur de présentation est désactivé, un message de confirmation s’affiche.
Arrêt sur image Appuyez sur sur la télécommande pour figer l’image. Le mot 'FREEZE' (Arrêt sur image) s'affiche à l'écran. Pour libérer la fonction, appuyez sur n'importe quelle touche (à l'exception de la touche Page Up/Down (Page préc/suiv) ) sur le projecteur ou sur la télécommande.
Fonctionnement en altitude Il est recommandé d’utiliser le Mode Haute altitude lorsque votre environnement est entre 1500 m et 3000 m au-dessus du niveau de la mer, et à une température ambiante entre 0°C et 35°C. N’utilisez pas le Mode Haute altitude si votre altitude est entre 0 m et 1500 m et la température ambiante est entre 0°C et 35°C.
Personnalisation de l’affichage des menus du projecteur Les menus à l’écran peuvent être paramétrés selon vos besoins. Les paramètres suivants n’affectent en aucun cas les paramètres de projection, le fonctionnement ou les performances du projecteur. • Durée aff. des menus dans le menu CONFIG. SYSTÈME: de base > Réglages des menus détermine le temps d’attente avant la désactivation de l’affichage du menu à...
Utilisation des menus Système de menus Notez que les menus à l’écran varient en fonction du type de signal sélectionné. Menu Sous-menu Options principal Couleur du Désact./Jaune clair/Rose/Vert support de clair/Bleu/Tableau noir projection Format Auto/Réel/4:3/16:9/16:10 Trapèze Position Phase Taille H Zoom numérique AFFICHAGE...
Page 44
Paramètres de Minuteur Désactiver/5 min/10 min/15 fonctionnement d'inactivité min/20 min/25 min/30 min Désactiver/30 min/1 h/2 h/3 h/4 Minuteur h/8 h/12 h Récepteur Avant+arrière/Avant/Arrière télécommande Couleur de fond BenQ/Noir/Bleu/Violet Écran d'accueil BenQ/Noir/Bleu/MyScreen MyScreen Capture Oui/Non Fonctionnement...
Page 45
Refroidissement Activ./Désact. rapide Mode Haute altitude Activ./Désact. Muet Activ./Désact. Param. audio Volume Mode lampe Normal/Économique Réinit. compteur Param. lampe lampe Équivalent heure lampe Modifier MP CONFIG. Param. de Verrou alimentation Changer les SYSTÈME: sécurité paramètres de Écran d'accueil sur avancée sécurité...
Page 46
Description de chaque menu • Les valeurs par défaut mentionnées dans le présent manuel, en particulier sur les pages 46-54, ne sont données qu'à titre indicatif. Elles peuvent varier en fonction des projecteurs, en raison des améliorations continuelles apportées aux produits. FONCTION (valeur ou DESCRIPTION...
Page 47
FONCTION (valeur ou DESCRIPTION (paramètre par défaut/valeur) paramètre par défaut) Ce projecteur possède une fonction 3D qui vous permet de profiter des films, vidéos et évènements sportifs en 3D de façon plus réaliste en apportant la profondeur aux images. Pour pouvoir visionner les images en 3D, vous aurez besoin de porter des lunettes 3D.
Page 48
FONCTION (valeur ou DESCRIPTION (paramètre par défaut/valeur) paramètre par défaut) Les modes d’image prédéfinis vous permettent d’optimiser le réglage de l’image en fonction du type de programme que vous souhaitez Mode Image projeter. Voir "Sélection d’un mode d’image" sur la page 34 pour plus d’informations.
Page 49
FONCTION (valeur ou DESCRIPTION (paramètre par défaut/valeur) paramètre par défaut) Ajuste le niveau de blanc tout en conservant la présentation correcte des couleurs. Voir "Ajustement de Brilliant Color" sur la page 35 pour Brilliant Color plus d’informations. Cette fonction n'est disponible que lorsque Util. 1/2 est sélectionné.
Page 50
FONCTION (valeur ou DESCRIPTION (paramètre par défaut/valeur) paramètre par défaut) Permet de rappeler au présentateur la durée de la présentation afin qu’il puisse la respecter. Voir "Réglage du minuteur de présentation" sur la page 38 pour plus d’informations. Intervalle du minuteur Définit une durée souhaitée pour la présentation.
Page 51
Logo BenQ, écran Noir, Bleu ou Pourpre. Permet de sélectionner le logo à afficher lors de la phase de démarrage Écran du projecteur. Trois options sont disponibles: Logo BenQ, écran Noir d'accueil ou écran Bleu. Vous permet de capturer l'image projetée actuellement pour en faire MyScreen l'écran d'accueil.
Page 52
FONCTION (valeur ou DESCRIPTION (paramètre par défaut/valeur) paramètre par défaut) La sélection de Activ. active la fonction et raccourcit le temps de refroidissement du projecteur de quelques secondes. Refroidissem ent rapide Si vous essayez de redémarrer le projecteur immédiatement après le processus de refroidissement rapide, il peut ne pas se rallumer normalement et refera tourner les ventilateurs.
Page 53
FONCTION (valeur ou DESCRIPTION (paramètre par défaut/valeur) paramètre par défaut) Activer Ss-tit. codé Active la fonction en sélectionnant Activ. lorsque le signal d’entrée sélectionné comporte du sous-titrage. • Sous-titrage: Un affichage à l’écran du dialogue, des commentaires Sous-titrage et des effets sonores des émissions de télévision et vidéos qui sont sous-titrées.
Page 54
FONCTION (valeur ou DESCRIPTION (paramètre par défaut/valeur) paramètre par défaut) FAQ-Image Installation Présente des suggestions de résolution des problèmes que vous pouvez rencontrer. FAQ- Features and Service Source Indique la source actuelle du signal. Mode Image Indique le mode sélectionné dans le menu IMAGE. Résolution État système Indique la résolution native du signal d’entrée.
Entretien Entretien du projecteur Votre projecteur ne nécessite que peu d’entretien. La seule chose à laquelle vous devez veiller de façon régulière est la propreté de la lentille et du boîtier. La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur si d’autres pièces doivent être remplacées.
Informations relatives à la lampe Familiarisation avec les heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l’équivalent heures lampe est la suivante: (Équivalent) heures lampe totales = 1 (heures d’utilisation en mode économique) +4/3 (heures d’utilisation en mode normal) Voir...
Page 57
Quand remplacer la lampe Lorsque le voyant de la lampe est rouge ou qu’un message conseillant de remplacer la lampe s’affiche, installez une nouvelle lampe ou consultez votre revendeur. L’utilisation d’une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voire une explosion.
Page 58
• Pour assurer une performance optimale du projecteur, il est recommandé que vous achetiez une lampe de projecteur BenQ pour remplacer la lampe. Mettez le projecteur hors tension et débranchez-le de la prise murale. Si la lampe est chaude, laissez-la refroidir pendant 45 minutes pour éviter de vous brûler.
Page 59
Démontez le couvercle de la lampe en (a) faisant glisser le couvercle vers le côté du projecteur et (b) en le soulevant pour le séparer. • Refermez toujours le couvercle de la lampe avant de mettre l’appareil sous tension. • N’introduisez pas vos doigts entre la lampe et le projecteur.
Page 60
Serrez les vis qui maintiennent la lampe en place. • Une vis mal serrée peut être à l’origine d’une mauvaise connexion, susceptible d’entraîner des dysfonctionnements au niveau du projecteur. • Ne serrez pas les vis excessivement. Assurez-vous que la poignée est correctement remise en place de manière horizontale.
Page 61
Voyants Voyant État et description ALIMEN TEMP LAMPE TATION Événements - alimentation Orange Désact. Désact. Mode veille. Vert Désact. Désact. Mise en marche. Flashing Vert Désact. Désact. Fonctionnement normal. 90 secondes de refroidissement sont nécessaires au projecteur car il n’a pas été correctement mis hors tension et la phase de refroidissement n’a pas eu lieu.
Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise CA située à l’arrière du projecteur et Le cordon d’alimentation n’alimente branchez-le sur la prise secteur. Si la prise pas l’appareil en électricité. secteur est dotée d’un interrupteur, assurez- vous que celui-ci est activé.
Résolution Contrôle série RS-232 (MX511) 9 broches x 1 1024 x 768 XGA Récepteur IR x 1 USB Type B x 1 (MS510) Terminaux d’entrée 800 x 600 SVGA Entrée ordinateur Système d’affichage Entrée RVB 1-CHIP DMD D-Sub 15 broches (femelle) x 2 Ouverture (nombre F) Entrée signal vidéo...
Dimensions 264 mm (L) x 108,8 mm (H) x 211,4 mm (P) 211,4 108,8 72,8 Installation au plafond Vis de montage au plafond: M4 x 8 (Longueur maxi. = 8 mm) Unité: mm 100,00 69,41 84,00 71,93 108,2 102,7 Caractéristiques...
Toute réclamation au titre de la garantie nécessite la présentation d’une preuve de la date d’achat. Si le produit devait s’avérer défectueux pendant la période de garantie, l’obligation de BenQ et votre recours se limitent au remplacement des pièces défectueuses, assorti de la main-d’œuvre nécessaire. Pour bénéficier des services de garantie, il convient d’informer immédiatement le revendeur auprès duquel vous avez acheté...
Déclarations de réglementation Déclaration FCC CLASSE B: Cet appareil génère, utilise et peut émettre des ondes radioélectriques et, dès lors, provoquer des interférences préjudiciables avec les postes de radio et les postes de télévision s’il n’est pas installé et utilisé conformément aux instructions du présent manuel. L’absence d’interférences n’est toutefois pas garantie dans certaines installations.
Page 70
BenQ (www.BenQ.com <http://www.BenQ.com>). D'autres types de documents peuvent être disponibles sur demande. • Le service clientèle de BenQ donne des réponses et une assistance à tous ses clients par téléphone, télécopie, courriel ou sur des sites web. Déclarations de réglementation...
