No: 1025955 0620
Catalog Number(s) • Numéro(s) de catalogue • Número(s) de catálogo: MDSF, MDCF, MDEF
Country of Origin • Pays d'origine • País de origen: Made in China • Fabriqué aux China • Hecho en China
IMPORTANT:
Please read all instructions before
beginning installation
Legrand electrical systems conform to and
should be properly grounded in compliance with
requirements of the current National Electrical
Code or codes administered by local authorities.
All electrical products may present a possible
shock or fire hazard if improperly installed
or used. Legrand electrical products may
bear the mark of a Nationally Recognized
Testing Laboratory and should be installed
in conformance with current local and/or the
National Electrical Code.

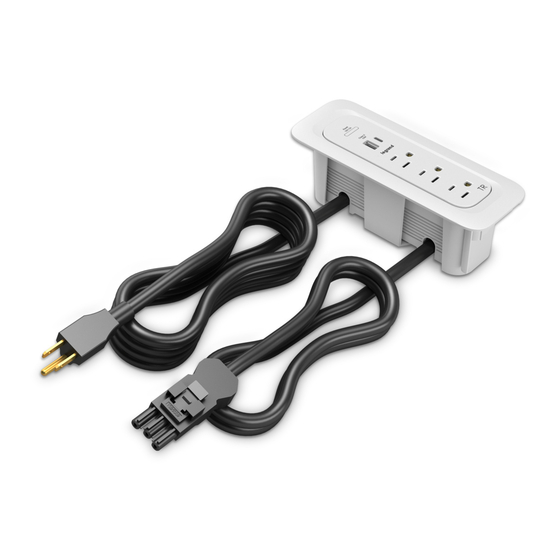

MDSF
WIREMOLD
In Surface
ModPower
Dans le Module ModPower
de surface
Sistema ModPower
para montaje superficial
Installation Instructions • Notice d'Installation• Instrucciones de Instalación
IMPORTANT :
Veuillez lire l'ensemble des
instructions avant de commencer
l'installation.
Les systèmes électriques Legrand sont
conformes au Code National de l'électricité
(National Electrical Code) ou aux codes
locaux en vigueur et doivent être mis à la terre
conformément à ces codes.
Tous les produits électriques peuvent présenter
un risque d'électrocution ou d'incendie s'ils ne
sont pas installés ou utilisés correctement. Les
produits électriques Legrand peuvent porter la
marque d'un laboratoire reconnu et doivent être
installés conformément au Code national de
l'électricité et/ou aux codes locaux en vigueur.
MDCF
®
System
™
™
IMPORTANTE:
Lea todas las instrucciones antes
de comenzar la instalación.
Los sistemas eléctricos Legrand cumplen con
los requisitos del Código Eléctrico Nacional
(National Electrical Code, NEC) actual o con los
códigos impuestos por las autoridades locales y
deben conectarse a tierra consecuentemente.
Todos los productos eléctricos pueden
presentar un riesgo de descarga o incendio
si se los instala o utiliza incorrectamente. Los
productos eléctricos Legrand pueden llevar la
marca de un laboratorio de pruebas reconocido
a nivel nacional y se deben instalar conforme al
código local en vigencia o al Código Eléctrico
Nacional.
MDEF
™
Publicité
Manuels Connexes pour LEGRAND WIREMOLD ModPower MDSF
Sommaire des Matières pour LEGRAND WIREMOLD ModPower MDSF
- Page 1 Legrand electrical systems conform to and Los sistemas eléctricos Legrand cumplen con should be properly grounded in compliance with los requisitos del Código Eléctrico Nacional Les systèmes électriques Legrand sont...
- Page 2 This device complies with part 15 of the Cet appareil est conforme à la section Este dispositivo cumple con la parte 15 de FCC Rules. Operation is subject to the 15 des règles de la FCC. L’opération est las Reglas de la FCC. El funcionamiento está following two conditions: (1) This device soumise aux deux conditions suivantes sujeto a las siguientes dos condiciones: (1)
- Page 3 Determine position and location to install the unit. .25" (6.4mm) Edge of Furniture All Around Verify the table has the proper clearance required Bord du meuble Hors tout and cut the opening in the table using the supplied Borde del mueble Alrededor template.
- Page 4 Insert the unit into the opening and tighten the clamps using a Phillips head screwdriver to secure the unit in place. Insérer l’unité dans l’ouverture et serrer les colliers à l’aide d’un tournevis à tête Phillips pour fixer solidement l’unité. Inserte la unidad en la abertura y apriete las abrazaderas con un destornillador de estrella para asegurar la unidad en su lugar.
- Page 5 Route and secure the cords away from any hinges, pinch Cord Slack points, or moving parts. Jeu du cordon Holgura del cable The provided cable clips may be used and are recommended for highly reconfigurable environments such as conference rooms or collaborative spaces. There should be a clip located approximately 6 inches from the end of the table to allow enough slack to make the connection, while also providing enough support to prevent...
- Page 6 Connectors Plug the Primary Unit into an outlet. Connect the output cord Connecteurs of the Primary Unit to the input cord of the first Secondary Unit Conectores using the connectors. Ensure the connectors are fully engaged and the latch has been secured. An audible "click" can be heard when the connection is made.
- Page 7 TROUBLESHOOTING DÉPANNAGE SOLUCIÓN DE PROBLEMAS If a unit in the modular furniture power system loses power, Circuit Breaker Not Tripped Circuit Breaker Tripped perform the following troubleshooting steps: Disjoncteur non déclenché Disjoncteur déclenché Disyuntor no disparado Disyuntor disparado Verify that the circuit breaker in the unit is not tripped. Press the circuit breaker back in to reset.* If the breaker in the unit is not tripped, confirm the Primary Unit at the start of the system is not tripped...
- Page 8 No: 1025955 0620 860.233.6251 1.877.BY.LEGRAND www.legrand.us © Copyright 2020 Legrand All Rights Reserved. www.legrand.ca © Copyright 2020 Tous droits réservés Legrand. © Copyright 2020 Legrand Todos los derechos reservados.
