7.3.4 Installation de l'unité extérieure

7.3.5 Pour fournir le drainage

ERLA11~16DAV3+W1 + EBSH/X(B)11+16P30+50DF
Daikin Altherma 3 R ECH₂O
4P663482-1A – 2021.11
1 Pour manipuler l'unité et la mettre dans la structure d'installation, voir
"4.2.1 Manipuler, déballer et retirer les accessoires – unité

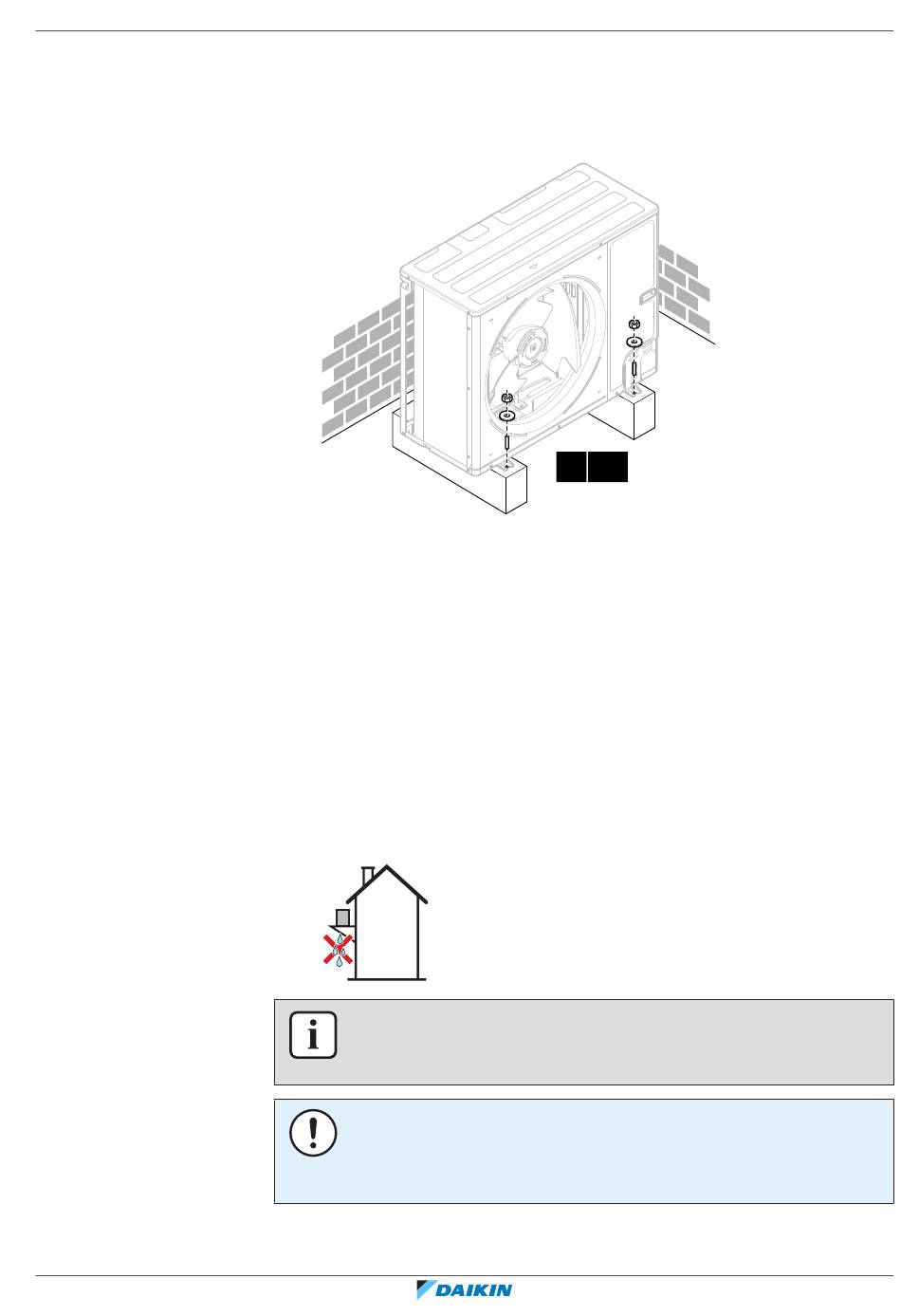

2 Fixez l'unité sur la structure d'installation.
▪ Veillez à ce que l'eau de condensation puisse être évacuée correctement.
▪ Installez l'unité sur une base permettant d'assurer un drainage correct, de
manière à éviter l'accumulation de glace.
▪ Préparez un canal pour l'écoulement de l'eau autour de la fondation afin
d'évacuer les eaux usées de l'unité.
▪ Veillez à ce que l'eau ne s'écoule pas sur le passage afin que le passage ne
devienne PAS glissant en cas de températures inférieures à zéro.
▪ Si vous installez l'unité sur un châssis, placez un panneau d'étanchéité à une
distance de 150 mm au bas de l'unité de manière à éviter toute infiltration d'eau
dans l'unité et tout écoulement de l'eau de drainage (reportez-vous à la figure
suivante).
INFORMATION
Si nécessaire, vous pouvez utiliser un bac de vidange (non fourni) pour éviter que
l'eau de drainage ne coule.
REMARQUE
Si l'appareil NE PEUT PAS être installé complètement à niveau, assurez-vous toujours
que l'inclinaison est vers l'arrière de l'unité. C'est nécessaire pour garantir un bon
drainage.
7 Installation de l'unité
|
4× M12
4
extérieure" [ 23].
