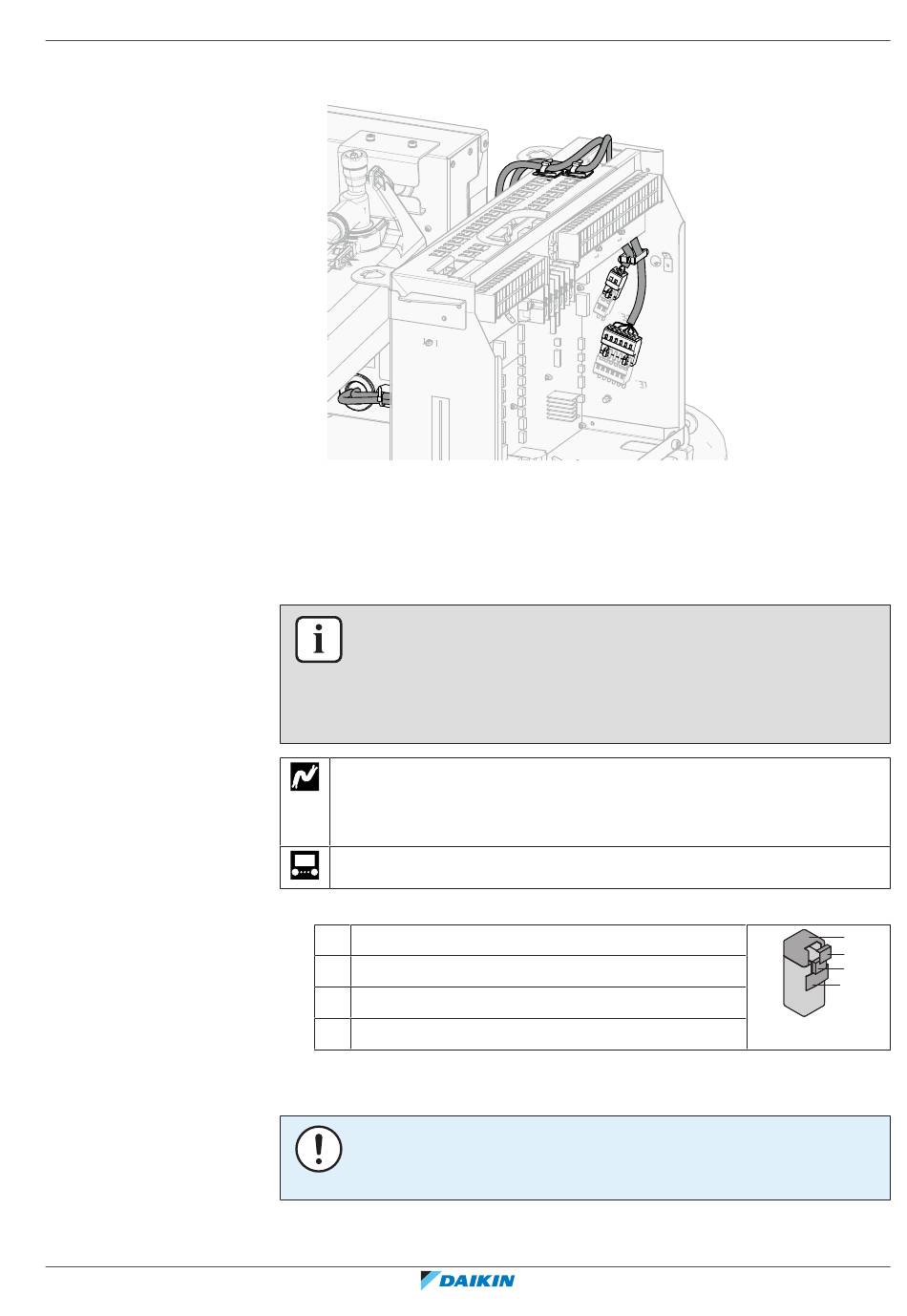

9.3.5 Raccordement de la vanne d'arrêt
ERLA11~16DAV3+W1 + EBSH/X(B)11+16P30+50DF
Daikin Altherma 3 R ECH₂O
4P663482-1A – 2021.11
2 Raccordez les deux câbles de raccordement du chauffage d'appoint EKECBU*
au connecteurs appropriés comme indiqué dans l'illustration ci-dessous.
3 Fixez le câble avec les attache-câbles sur les supports d'attaches. Informations
générales, voir "9.3.1 Raccordement du câblage électrique à l'unité
4
intérieure" [ 137].
INFORMATION
Exemple d'utilisation de la vanne d'arrêt. En cas d'une seule zone TD, et d'une
combinaison de chauffage au sol et de convecteurs de pompe à chaleur, installez une
vanne d'arrêt avant le chauffage au sol pour éviter la condensation sur le sol lors du
rafraîchissement. Pour plus d'informations, reportez-vous au guide de référence
installateur.
Fils: 2×0,75 mm²
Courant de service maximal: 100 mA
230 V c.a. fournies par CCI
[2.D] Vanne d'arrêt
1 Ouvrez ce qui suit (voir
1 Panneau de l'interface utilisateur
2 Coffret électrique
3 Couvercle du coffret électrique
4 Panneau supérieur
2 Raccordez le câble de commande de la vanne aux bornes adaptées comme
indiqué sur l'illustration ci-dessous.
REMARQUE
Le câblage est différent pour une vanne NC (normalement fermée) et une vanne NO
(normalement ouverte).
9
"7.2.4 Ouverture de l'unité
Installation électrique
|
4
intérieure" [ 86]):
4
3
2
1
Guide de référence installateur
145
