7 | Installation de l'unité
Guide de référence installateur
78

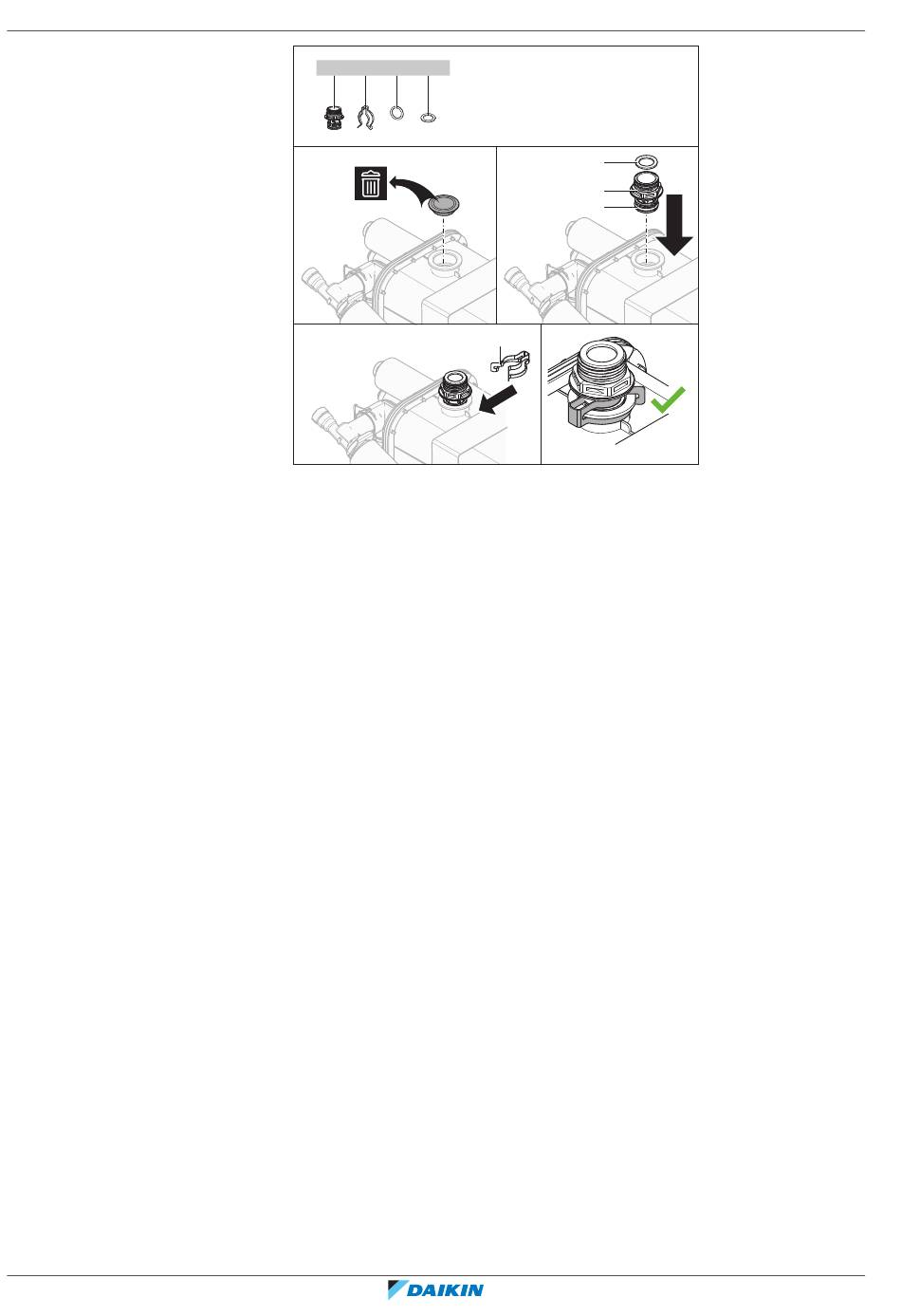

a b c
1× 1× 1×
a Manchette de cheminée
b Pince de fixation
c Joint torique
d Joint plat
▪ Le point de raccordement de la prise pour la cheminée = raccord mâle 1". Utilisez
un élément correspondant compatible pour la cheminée.
▪ Assurez-vous que le raccordement est hermétique.
d
1×
d
a
c
b
ERLA11~16DAV3+W1 + EBSH/X(B)11+16P30+50DF
