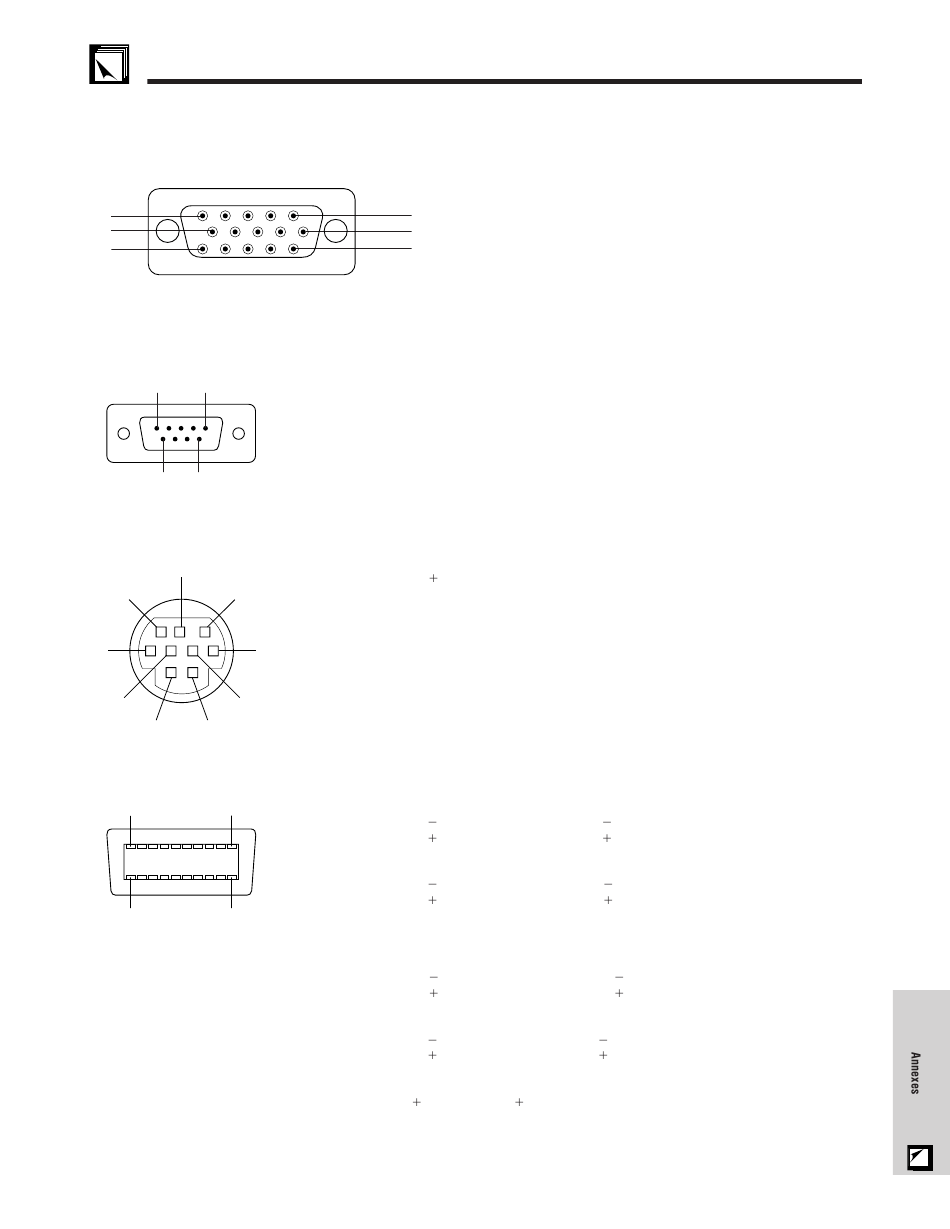

Affectation des broches des connecteurs

Port d'entrée de signal analogique ordinateur 1: Connecteur femelle D-sub miniature à 15 broches
5
10
15
Port RS-232C: Connecteur mâle à 9 broches D-sub du câble DIN-D-sub RS-232C
1 5
9
6
Prise RS-232C: Mini-connecteur DIN 9 broches
8
7
9
6 3
5 4
2 1
Port PanelLink™: Connecteur 20 broches de type MDR
10 1
20 11
Entrée ordinateur
Analogique
1
6
11
No. broche Signal Nom
1 CD
2 RD Réception de données
3 SD Emission de données
4 ER
5 SG Masse du signal
6 DR Prêt pour envoi de données Sortie
7 RS Demande pour émettre
8 CS Prêt à émettre
9 CI
No. broche Signal Nom
1 VCC 3,3V (réservé)
2 RD Réception de données
3 SD Emission de données
4 EXIR Capteur d'appareil en
option (réservé)
5 SG Masse du signal
6 ERX Signal de réception IR de
l'amplificateur IR (réservé)
7 RS Demande pour émettre
8 CS Prêt à émettre
9 ETX Signal d'émission IR
(réservé)
No. broche Signal
1 RX0
2 RX0
3 RX0 SHIELD
4 RX2 SHIELD
5 RX2
6 RX2
7 DDC/SCL
8 DDC/SDA
9 NC
10 NC
11 RXC
12 RXC
13 RXC SHIELD
14 RX1 SHIELD
15 RX1
16 RX1
17 NC
18 SENS
19 DDC 5V DC
20 DDC GND
1. Entrée vidéo (rouge)
2. Entrée vidéo (vert/sync sur vert)
3. Entrée vidéo (bleu)
4. Entrée de réserve 1
5. Sync composite
6. Terre (rouge)
7. Terre (vert/sync sur vert)
8. Terre (bleu)
E/S
Entrée
Sortie
Sortie
Entrée
E/S
Sortie
Entrée
Sortie
Entrée
Entrée
Sortie
Entrée
Sortie
Nom
Entrée bleue ( )
Entrée bleue ( )
Blindage liaison panneau
Blindage liaison panneau
Entrée rouge ( )
Entrée rouge ( )
SCL
SDA
N.C.
N.C.
Entrée horloge ( )
Entrée horloge ( )
Blindage liaison panneau
Blindage liaison panneau
Entrée verte ( )
Entrée verte ( )
N.C.
SENS
5V
GND
9. Pas de connexion
10. Masse
11. Masse
12. Données
bidirectionnelles
13. Signal de sync
horizontale
14. Signal de sync verticale
15. Base de temps des
données
Référence
Pas de connexion
Relié au circuit interne
Relié au circuit interne
Pas de connexion
Relié au circuit interne
Pas de connexion
Relié au circuit interne
Relié au circuit interne
Pas de connexion
Référence
Pas de connexion
Relié au circuit interne
Relié au circuit interne
Pas de connexion
Relié au circuit interne
Pas de connexion
Relié au circuit interne
Relié au circuit interne
Pas de connexion
Référence
Relié au circuit interne
Relié au circuit interne
Relié au circuit interne
Relié au circuit interne
Relié au circuit interne
Relié au circuit interne
Relié au circuit interne
Relié au circuit interne
Pas de connexion
Pas de connexion
Relié au circuit interne
Relié au circuit interne
Relié au circuit interne
Relié au circuit interne
Relié au circuit interne
Relié au circuit interne
Pas de connexion
Relié au circuit interne
Relié au circuit interne
Relié au circuit interne
