10 Réglages
10.10 Régler/vérifier le système à caméra-moniteur

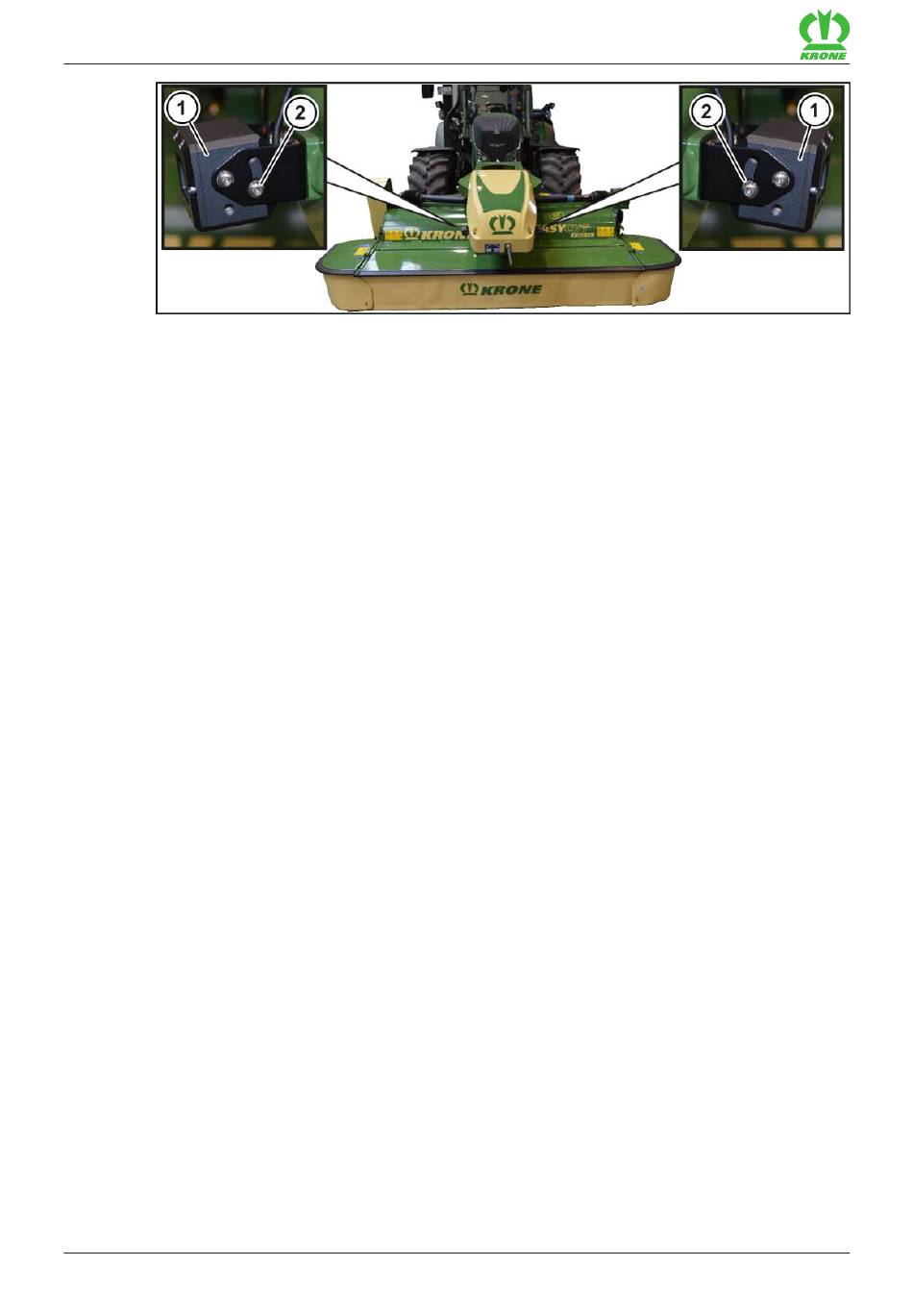

KMG100-003
ü Le système à caméra-moniteur est raccordé,
„ Immobiliser et sécuriser la machine,
„ Enclencher l'allumage.
„ Mettre en marche le moniteur, voir les instructions du fabricant de moniteur.
„ Ouvrir le mode d'écran divisé, voir les instructions du fabricant de moniteur.
„ S'assurer que les caméras sont correctement raccordées au moniteur.
Æ Les caméras sont correctement raccordées lorsque l'écran divisé montre sur le côté droit de
l'écran l'image de la caméra droite et sur le côté gauche de l'écran l'image de la caméra
gauche.
Æ Les caméras ne sont pas correctement raccordées lorsque l'écran divisé montre sur le côté
droit de l'écran l'image de la caméra gauche et sur le côté gauche de l'écran l'image de la
caméra droite. Si les deux côtés de l'écran sont inversés, inverser le branchement des
connecteurs (CAM1/CAM2),
„ Desserrer les vis (2) et régler les caméras (1) de façon à ce que le champ de vision soit
visible sur le moniteur, en partant de la zone située à côté de la machine jusqu'à l'horizon.
„ Serrer les vis (2).
