Veuillez lire ce guide d'utilisation.
Veuillez conserver ce guide pour référence ultérieure.
Écrivez le numéro de série de votre moniteur pour la future référence.
Numéro de série
Ce numéro de série est situé du côté arrière et bon du moniteur.
Pour toute question relative à ce produit, veuillez appeler 800-Hitachi.I
™

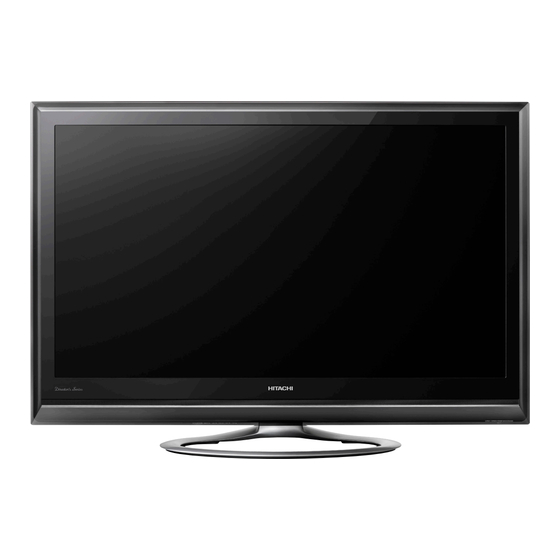

Moniteur TVHD Hitachi UltraVision®
Écran À Cristaux Liquides Ultra Thin 1.5™. (38 mm)
Classé 32" (31.51" Diagonal)
Cadre Cristal Anthracite Satiné(UT32A302)
Cadre Cristal Blanc Satiné(UT32A302W)
1366X768p, PictureMaster™ V
(1) Entrée HDMI™ (V.1.3 avec Deep Color, CEC), (1) Entrée RGB D-sub 15 avec audio
GUIDE D'UTILISATION
UT32A302
UT32A302W
QRXXXX
Imprimé aux Méxique
Modèles
