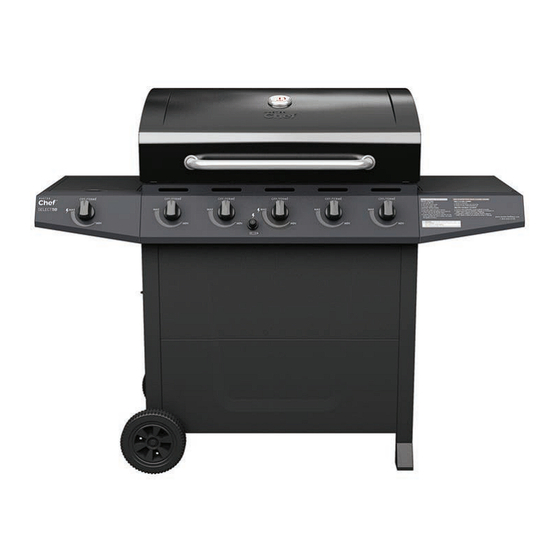

BARBECUE AU PROPANE
SELECT AVEC 5 BRÛLEURS
Guide d'assemblage
Modèle 85-3129-6 (G55107)
GARANTIE LIMITÉE DE 1 AN
Lisez ce guide au complet et conservez-le
aux ns de consultation ultérieure.
Montez votre gril immédiatement.
Les réclamations relatives aux pièces manquantes ou endommagées doivent
être e ectuées dans un délai de 30 jours suivant l'achat.
Pour toute question au sujet de nos produits, pièces, garanties ou pour
obtenir une assistance technique, appelez-nous au 1 855 453-2150.
ANSI Z21.58-2015 / CSA 1.6-2015
ANSI Z21.58-2015 / CSA 1.6-2015
ANSI Z21.58-2015 / CSA 1.6-2015
Appareils de cuisson à gaz pour l'extérieur.
Appareils de cuisson à gaz pour l'extérieur.
Appareils de cuisson à gaz pour l'extérieur.
Numéro de révision # : 02212019 JC
