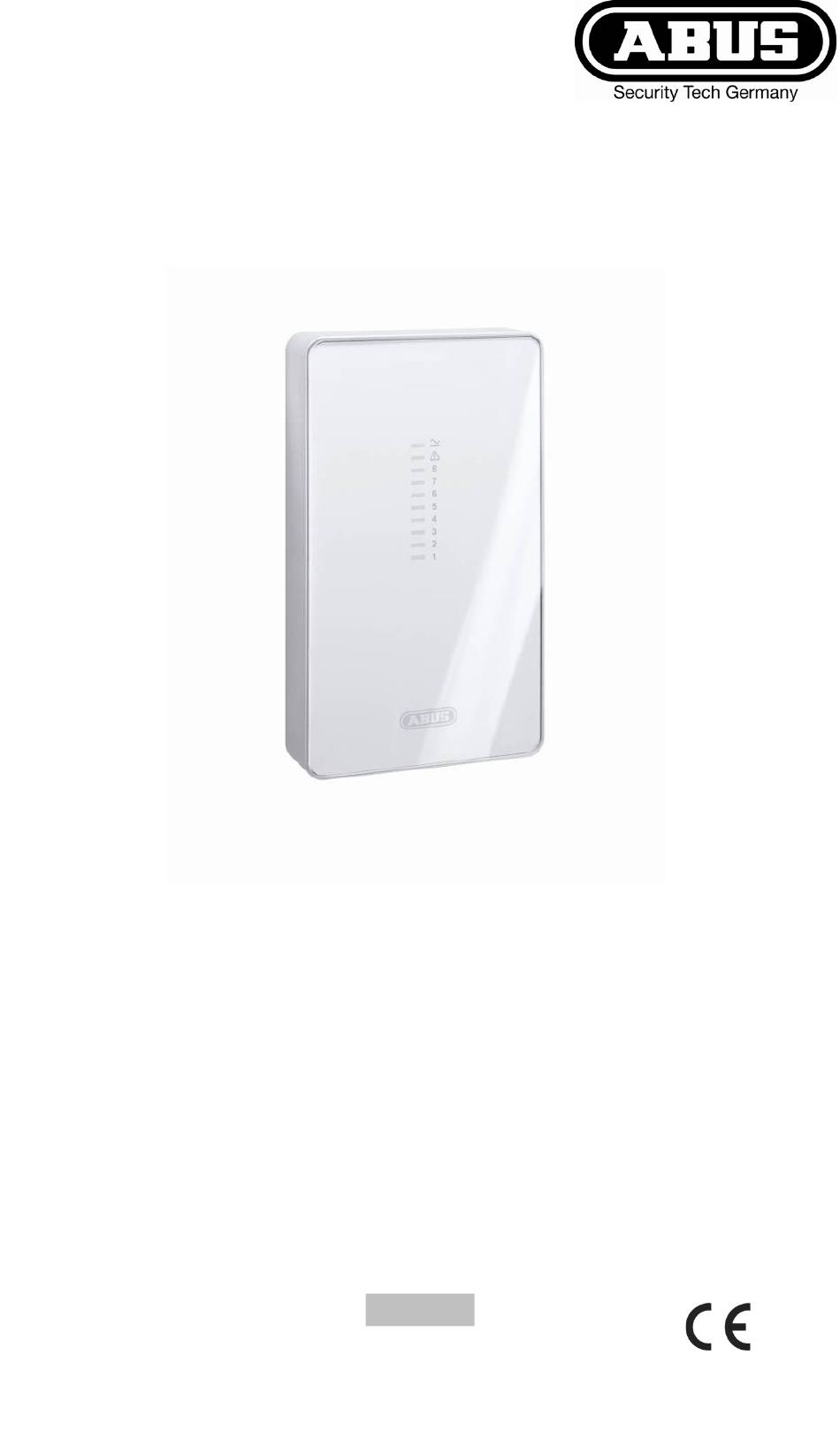

Page 1 2WAY Wireless accessory module Installation Instructions (UK) ................2WAY Module polyvelent Instructions d’installation (FR) ................2WAY Modulo universale installabile Istruzioni per l’installazione (I) ................2WAY Universeel te gebruiken module Installatie-instructies (NL)................. 2WAY Universalt anvendeligt modul Installationsvejledning (DK)................FU 8210 11821249...
Page 2: Table Des Matières
Inhaltsverzeichnis INHALTSVERZEICHNIS VORWORT SICHERHEITSHINWEISE MERKMALE BENENNUNG DER KOMPONENTEN Display Gehäuseinnenseite Platine Tasten Dipschalter Steckbrücken Interner Piezosignalgeber MONTAGEANLEITUNG Montage Verdrahtung der Eingänge Verdrahtung der Ausgänge Anschluss der Sirene PROGRAMMIERUNG Programmierung starten Menüpunkte im Hauptmenü Auswahl der Funktionsweise des UVM 6.3.1 UVM als Funkrepeater 6.3.2 Funkausgangsmodul 6.3.3...
Page 3: Vorwort
Secvest. Dieses Gerät ist nach dem heutigen Stand der Technik gebaut. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.eu) hinterlegt. Um einen gefahrlosen Betrieb sicherzustellen, müssen...
Page 4: Benennung Der Komponenten
Benennung der Komponenten Display Die LEDs des Universalmoduls leuchten ereignisabhängig. Die Grafik gibt eine Übersicht über die angezeigten Ereignisse. Die LEDs bedeuten: LED leuchtet: Spannung 12VDC vorhanden LED blinkt: Spannung 12VDC ausgefallen Batterieversorgung vorhanden LED leuchtet: Es liegt eine Störung an den ein- gelernten Meldern vor oder ein Sabotagekontakt ist geöffnet.
Page 5: Gehäuseinnenseite
Gehäuseinnenseite 1. Obere Platinenhalterung 2. Untere Platinenhalterungen 3. Oberes Befestigungsloch 4. Öffnung für Kabeleinführung 5. Kunststoffschiene zur Zugentlastung 6. Seitliche Kabeleinführungen 7. Eckseitige Kabeleinführung 8. Akkuhalterung 9. Untere Befestigungslöcher 10. Zugentlastungs- vorrichtungen...
Page 6: Platine
Platine 1. DIP Schalter 2. Piezosignalgeber 3. IR LED Empfänger 4. Akkuanschluß 5. Kick Start Steckbrückenanschluß 6. Spannungsanschluß und Zoneneingänge 7. RJ12 Stecker für externe Sirene 8. Spannungsausgang und Relaisausgänge 9. Fit Disable Steckbrückenanschluss 10. Steckbrückenanschlüsse für Ausgangskonfiguration 11. Sabotagekontakt 12.
Page 7: Tasten
Tasten Die Tasten werden zur Programmierung und zur Navigation innerhalb des Programmiermenüs benötigt. Die Bedeutung im Einzelnen: SELECT: Drücken Sie diese Taste, um die Programmierung zu starten oder während der Programmierung, um eine andere Funktion zu wählen. SET: Drücken diese Taste während Programmierung, um eine gewählte Funktion zu...
Page 8: Steckbrücken
6. OFF: Der Eingang 1 des Universalmoduls arbeitet als Ruhekontakt (NC). ON: Der Eingang 1 des Universalmoduls arbeitet als Arbeitskontakt (NO). 7. OFF: Der Eingang 1 arbeitet als Eingang für Schlüsselschalter (imp) ON: Der Eingang 1 arbeitet als Eingang für Magnetkontakte, Bewegungsmelder, Block-schloss 8.
Page 9: Interner Piezosignalgeber
Interner Piezosignalgeber eingebaute Piezo dient Unterstützung Programmierung des Universalmoduls. Beachten Sie dazu die Hinweise bei der jeweiligen Funktion. Zudem kann der Piezo auch zum Signalempfang beim Melder-/Funktionstest aktiviert werden. Montageanleitung Montage Gehen Sie bei der Montage des Universalmoduls wie folgt vor: Bestimmen Sie den bestmöglichen Installationsort.
Page 10: Verdrahtung Der Eingänge
Nach ca. 5 Sekunden gibt der Piezosignalgeber einen Doppelton und bestätigt die Programmierung. Ein erneutes Öffnen des Gehäuses führt einer Sabotagemeldung Funkalarmanlage. Verdrahtung der Spannungsversorgung Die nebenstehende Grafik Zeigt den Anschluss des Universalmodulsmit dem 12V DC Netzteil. Verdrahtung der Eingänge Die nebenstehende Grafik zeigt den Anschluss von externen Alarmkontakten...
Page 11: Anschluss Der Sirene
Anschluss der Sirene Das Kabel der Außensirene wird über den RJ12 Stecker mit dem Universalmodul verbunden. Dazu wird das Kabel in den RJ12 Steckanschluss eingesteckt. RJ12 6. Programmierung Bei der Programmierung des UVM gehen Sie schrittweise vor. Zunächst wird das Universalmodul über Akku oder über das 12V Netzteil mit Spannung versorgt.
Page 12: Auswahl Der Funktionsweise Des Uvm
Auswahl der Funktionsweise des UVM Das Universalmodul vereint sieben unterschiedliche Funktionen, von denen Sie ihm eine zuweisen müssen. Um eine Funktion auszuwählen gehen Sie wie folgt vor: 1. Aus dem Hauptmenü heraus drücken Sie die Taste SELECT so oft, bis die LED 7 leuchtet (Funktion auswählen).
Page 13 Die LED für Spannung leuchtet/blinkt und die LED für Störung leuchtet. Das Universalmodul piept in kurzen Abständen. Schließen Sie beide Sabotagekontakte des UVM und warten Sie, bis dieses einen Doppelton ausgegeben hat. 2. Lernen Sie nun die Funkmelder in den Funkrepeater und anschließend in den Empfänger ein.
Page 14: Funkausgangsmodul
Secvest eingelernt werden. Gehen Sie beim Einlernen des Funkrepeaters in die Funkalarmanlage wie folgt vor: Wählen Sie in der Funkalarmanlage den Punkt „Andere Komponenten hinzufügen/Universalmodul“ und folgen Sie den Anweisungen Installationsanleitung für Funkalarmanlage. Wenn Sie dazu aufgefordert werden, lösen Sie den Sabotagekontakt des Universalmoduls aus und warten Sie, bis die Funkalarmanlage das Signal vom Universalmodul empfangen hat.
Page 15 empfangen hat. Universalmodul Funkausgangsmodul eingelernt. Für den stand-alone Betrieb ist dieser Schritt nicht nötig. Entfernen Sie alle Steckbrücken für die Steuerung der Ausgänge. Relaiskontakte entsprechend programmieren, folgen Sie den Hinweisen in der Anleitung der Funkalarmanlage Punkt „Programmieren Ausgängen“. 3. Sie können Relaisausgänge auch...
Page 16: Funksender/Empfänger
verschließen Sie das Universalmodul wieder. Wird ein Ausgang aktiviert, so leuchtet die LED des Ausgangs entsprechend auf, solange der Ausgang aktiviert ist. Diese Funktion ist nur gegeben, solange das Universalmodul mit 12V Gleichspannung versorgt wird. 6.3.3 Funksender/empfänger Funktion 3 / LED 3 (nur in Verbindung mit der Secvest) Als Funksender/empfänger verfügt das Universalmodul über vier Relaisausgänge und über zwei Alarmeingänge.
Page 17: Funksirenenmodul
Die Ausgänge verhalten sich wie beim Funkausgangsmodul (siehe 7.3.2). Verdrahten Sie nun die Eingänge mit dem Universalmodul. Eingang dient dabei Anschluss Melder- Alarmkontakte, Eingang zwei zum Anschluss der Melder- Sabotagelinie. Stellen Sie die Dipschalter 5, 6 und 7 entsprechend Ihrer Eingangsverdrahtung ein und verschließen Sie das Gehäuse des Universalmoduls.
Page 18: Funksirenensender/Empfänger
empfangen hat. Das Universalmodul ist jetzt als Funksirenenmodul eingelernt. Eine weitere Programmierung ist nicht notwendig Schließen Sie nun das Kabel der Sirene am RJ12 Stecker des Universalmoduls an. Oder folgen Sie den unten stehenden Hinweisen zum Anschluss einer konventionellen Sirene. Hinweis: Beim Einsatz des Sirenenanschlusses über den RJ 12 Stecker am Universalmodul müssen die Steckbrücken 1 und 2 wie folgt gesteckt sein:...
Page 19 betrieben werden. Die Eingänge des Universalmoduls werden dabei mit den Relaisausgängen der Alarmzentrale verbunden, die zur Ansteuerung des Blitzes und der Sirene dienen, die Ausgänge dieses Universalmoduls Sabotageeingang Alarmzentrale. Ein weiteres Universalmodul wird mit einem beliebigen Signalgeber verbunden. Blitz und Sirene können über Funk nun unabhängig voneinander angesteuert werden.
Page 20: Funkempfangsmodul
TR ist der Sabotageeingang der Alarmzentrale. Programmieren Sie an der Alarmanlage den Ausgang 1 als Sirene folgend (NO) und Ausgang 2 als Blitz folgend (NO). Steckbrückenbelegung dabei neben- stehend abgebildet: 6.3.6 Funkempfangsmodul Funktion 6 / LED 6 Als Funkempfangsmodul kann über das Universalmodul eine verdrahtete Anlage um bis zu acht Funkkomponenten je Universalmodul erweitert werden.
Page 21 Im Untermenü des Menüpunkts 7 „Funktion“ wählen Sie die Funktion Taste SELECT. LED 6 leuchtet. Bestätigen Sie diesen Punkt mit der Taste SET. Die LED 7 leuchtet wieder. Verlassen Sie den Programmiermodus, indem Sie die Taste ESC/DEL drücken. Die LED für Spannung leuchtet/blinkt und die LED für Störung leuchtet.
Page 22 Die Melderzuordnung können Sie untenstehender Tabelle entnehmen. Jeweils vier Melder sind einem Relaisausgang zugeordnet. Dieser Relaisausgang wird aktiviert, sobald ein Melder ausgelöst hat. Haben Sie eine Fernbedienung (FU5150/FU5155) eingelernt, Fernbedienung lediglich Taste (gekennzeichnet mit einem Quadrat) aktiv und kann einen Relaisausgang steuern.
Page 23 Bestätigen Sie die Auswahl des Ausgangs indem Sie die Taste SET drücken. Die LED des gewählten Ausgangs blinkt oder leuchtet. Um die Polarität des Ausgangs zu ändern, drücken Sie die Taste SELECT. Eine dauerhaft leuchtende LED bedeutet, dass dieser Ausgang programmiert ist.
Page 24 Sonderfunktion der Melderkanäle im Funktionsmodus 6 Diese Funktion hat nur Einfluss auf die Funktion von eingelernten Fernbedienungen (FU5150/FU5155) im Funktionsmodus 6. In allen anderen Funktionsmodi wird die hier vorgenommene Einstellung nicht beachtet. Die Einstellung beeinflußt die Melderkanäle in Ihrer Ansteuerfunktion für die Ihnen zugeordneten Relaisausgänge als Dauerkontakt oder Impulskontakt.
Page 25: Funkzylinderempfänger
Taste SET drücken. Die LED des gewählten Melderkanals blinkt oder leuchtet. Um die Eigenschaft des Melderkanals zu ändern, drücken Sie die Taste SELECT. Eine dauerhaft leuchtende LED bedeutet, dass dieser Ausgang als Dauerkontakt programmiert ist. Eine blinkende bedeutet, dass dieser Ausgang Impulskontakt programmiert ist.
Page 26 Die LED für Spannung leuchtet/blinkt und die LED für Störung leuchtet. Das Universalmodul piept in kurzen Abständen. Schließen Sie beide Sabotagekontakte des UVM und warten Sie, bis dieses einen Doppelton ausgegeben hat. Hinweis: Um den Funkzylinder in das Universalmodul einzulernen muß der Dipschalter 1 auf ON (An) gesetzt werden.
Page 27: Löschen Von Funkmeldern
1&2 steuern Ausgang 1, 3&4 steuern Ausgang 2, usw. Im Modus 2, Dipschalter 8 auf ON, sind jeweils vier Melderkanäle einem Ausgang zugeordnet, d.h. Kanal 1, 2, 3 & 4 steuern Ausgang 1 und Kanal 5, 6, 7, & 8 steuern Ausgang 2.
Page 28: Werkseinstellung
Hinweis: Sie können nur einen Meldertest durchführen, wenn auch mindestens ein Funkmelder eingelernt ist. Ist kein Melder eingelernt, so ertönt ein Doppelton. Lösen Sie einen Melder aus. Nachdem das Signal empfangen wurde, können Sie anhand der Anzahl der blauen LEDs die Signalstärke ablesen.
Page 29 Gewicht: 330g (ohne Akku) Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1995/5/EG Richtlinie über Funkanlagen Telekommu- nikationseinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformitätserklärung ist zu beziehen unter: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu...
Page 30 Contents PREFACE SAFETY INFORMATION FEATURES COMPONENT NAMES Display Housing interior Keys Dip switches Jumpers Internal piezo signaller INSTALLATION INSTRUCTIONS Installation Connecting the power supply Connecting the inputs Connecting the outputs Connecting the siren PROGRAMMING Starting programming Menu items in the main menu Selecting the functions on the WAM 6.3.1 WAM as wireless repeater...
Page 31: Preface
European regulations. All related certifications in this regard are available from the manufacturer upon request (www.abus-sc.eu). To ensure proper and safe operation, it is your obligation to observe these installation instructions! In the event of questions, please contact your local specialist dealer.
Page 32: Component Names
Component names Display The LEDs on the accessory module light up depending on the event detected. The diagram gives an overview of the displayed events. The LEDs have the following meaning: LED lights up: 12 V DC power supply present LED flashes: 12 V DC power supply has failed Battery power supply present...
Page 33: Housing Interior
Housing interior 1. Upper PCB holder 2. Lower PCB holders 3. Upper fixing hole 4. Cable feed opening 5. Plastic cable clamp bar (tension relief) 6. Side cable feeds 7. Corner cable feed 8. Battery holder 9. Lower fixing holes 10.
Page 34: Pcb
1. DIP switches 2. Piezo signaller 3. IR LED receiver 4. Battery connection 5. Kickstart jumper connection 6. Power supply connection and zone inputs 7. RJ12 plug for external sirens 8. Voltage output and relay output 9. Fit disable jumper connection 10.
Page 35: Keys
Keys The keys are required for programming and navigation in the programming menu. They have the following meanings: SELECT: Press to start programming or to select another function during programming. SET: Press to confirm the selected function during programming. ESC/DEL: Press to end programming or to delete a selected function during programming.
Page 36: Jumpers
ON: Input 1 works as an input for magnetic contacts, motion sensors and block locks. 8. See the notes on the dip switch position in the functional descriptions of the individual modes. Jumpers The accessory module is equipped with three different jumper connections, each of which have a different meaning.
Page 37: Installation Instructions
Installation instructions Installation Proceed as follows when installing the accessory module: Determine the best possible installation location. This should be selected so that good wireless communication between the components is guaranteed. We recommend using the wireless testing box for determining the installation location. Note: Select the installation position so that the assembly module is positioned within the monitored range of a detector.
Page 38: Connecting The Inputs
Connecting the inputs This diagram shows the connection of external alarm contacts to the accessory module. (for functions 3 and 5). This diagram shows the connection of external alarm contacts with 2.2 kΩ terminal resistors to the accessory module (for functions 3 and 5). Connecting the outputs There are three different ways of...
Page 39: Starting Programming
Program the function of the accessory module, and finally train the detectors to the module (or to the wireless alarm system). For some functions, it is also necessary to make individual settings over the programming mode on the wireless alarm system. Starting programming To start programming, proceed as follows: 1.
Page 40: Wam As Wireless Repeater
6.3.1 WAM as wireless repeater Function 1 / LED 1 (only in combination with the Secvest) When programmed as a wireless repeater, the wireless module forwards the signals of up to eight wireless detectors to the Secvest. Ideally, it is installed halfway between the transmitter and receiver and can thus almost double the range between them.
Page 41: Wireless Output Module
Repeat this process exactly to train other detectors. After all detectors have been trained, exit the programming mode by pressing ESC/DEL twice. Only the power supply LED lights up/flashes and the fault LED lights up. The accessory module beeps at short intervals. Close both tamper contacts of the WAM and wait until it emits a double tone.
Page 42 button. LED 2 lights up. Confirm by pressing SET. LED 7 lights up again. Set dip switch 3 of the accessory module to ON. Exit the programming mode by pressing ESC/DEL. The LED for the power supply lights up/flashes and the fault LED lights up.
Page 43: Wireless Transmitter/Receiver
Close both tamper contacts of the WAM and wait until it emits a double tone. 4. Connect the outputs with their switch contacts accordingly. Note that the switching power of the relay is max. 500 mA at 12 V DC! In the default setting, the relay contact works as a NO contact.
Page 44: Wireless Siren Module
Connect the inputs with the accessory module. Input 1 is used for connecting the alarm contact for detectors. Alarm input 2 is used for connecting the tamper line for detectors. Set dip switches 5, 6 and 7 according to the input connection and then close the housing on the accessory module.
Page 45: Wireless Siren Transmitter/Receiver
Dip switch 8 must be set to OFF. Program the behaviour of this siren in the wireless alarm system under the following points: • Partitions for acknowledge functions • Editing WAM for alarm functions 3. Connecting a conventional siren If the accessory module is used in function 4 (wireless siren module) and a conventional siren should be used without its own power supply, connect the accessory module with the siren as follows:...
Page 46 wireless siren module (see section 7.3.4). Note: Instead of training the accessory module to the wireless alarm system, it is trained to the second accessory module. Only then program the second accessory module connected to the alarm system. Do this as follows: 1.
Page 47: Wireless Reception Module
The jumpers are allocated as shown here: 6.3.6 Wireless reception module Function 6 / LED 6 When used as a wireless reception module, a connected system can be expanded by up to eight wireless components per module using the accessory module. The accessory module serves as a wireless receiver for these eight wireless detectors.
Page 48 If an LED flashes, this indicates that the channel is in use. If the LED is off, a detector can be trained in this channel. Trigger the tamper contact of the detector or send a signal from the detector. If the signal is received, the accessory module assigns this detector to a new channel.
Page 49 Connection example of an accessory module to a connected alarm system, e.g.: Terxon S. Note that the jumpers are all removed and the outputs are working as relays (NC). Inverting relay outputs You can reprogram the relay outputs individually to work as NC instead of NO.
Page 50 Walk test: Output 2 of the alarm centre is connected to input 2 of the accessory module. If a walk test is to be conducted, output 2 of the alarm centre switches against ground (0 V). Trigger all wireless detectors in succession. When the accessory module receives the signal, reception is acknowledged with an acoustic signal tone.
Page 51: Wireless Cylinder Receiver
detector channel whose attributes you want to change. To select the detector channel, press SELECT. Note: Detector channels 1-4 affect the function of relay output 1, whilst detector channels 5-8 affect the function of relay output 2. Confirm the selection of the detector channel by pressing SET. The LED of the selected detector channel flashes or lights up.
Page 52 Exit the programming mode by pressing ESC/DEL. The LED for the power supply lights up/flashes and the fault LED lights up. The accessory module beeps at short intervals. Close both tamper contacts of the WAM and wait until it emits a double tone.
Page 53: Deleting Wireless Detectors
Deleting wireless detectors Wireless detectors can be deleted individually from the accessory module. To delete wireless detectors from the accessory module, proceed as follows: In the main programming menu, select item 2 (LED 2 lights up). Confirm by pressing SET. The LEDs show the state of the trained wireless detectors.
Page 54: Factory Default Setting
Close both tamper contacts of the WAM and wait until it emits a double tone. Factory default setting To delete all settings in the accessory module and all detectors, proceed as follows: In the main programming menu, select item 8 (LED 8 lights up). Confirm by pressing SET.
Page 55 This product complies with the requirements of the EU directive: 1995/5/EC “Directive on radio and telecommunications terminal equipment and the mutual recognition of their conformity”. The declaration of conformity can be ordered from: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu...
Page 56 Contenu PREFACE CONSIGNES DE SECURITE CARACTERISTIQUES DESIGNATION DES COMPOSANTS Afficheur Intérieur du boîtier Platine Touches Interrupteur DIP Jacks enfichables Emetteur de signaux Piezo interne INSTRUCTIONS DE MONTAGE Montage Câblage de l’alimentation Câblage des entrées Câblage des sorties Câblage de la sirène PROGRAMMATION Démarrage de la programmation Options du menu principal...
Page 57: Preface
été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant (www.abus-sc.eu). Afin d’assurer un usage sans danger, lisez attentivement le présent document. Pour plus de renseignements, veuillez vous adresser à votre vendeur spécialiste sur site.
Page 58: Designation Des Composants
Désignation des composants Afficheur Les LEDs du module universel s’allument toujours en fonction des événements. L’image ci-dessous donne aperçu événements affichés. Signification des LEDs: LED allumée : Présence d’alimentation en 12 V c.c. Clignotement du LED : Tension de 12 V c.c. absente. LED allumée : Présence d’une panne au niveau des détecteurs attribués ou un...
Page 59: Intérieur Du Boîtier
Intérieur du boîtier 1. Support platine supérieur 2. Supports platine inférieurs 3. Trou de fixation supérieur 4. Ouverture destinée au passage des câbles 5. Rail plastique de décharge de traction 6. Traversées latérales des câbles 7. Traversée de câble en coin 8.
Page 60: Platine
Platine 1. Interrupteur DIP 2. Emetteur de signaux Piezo 3. Récepteur infrarouge à LED 4. Connecteur de batterie 5. Connecteur du jack enfichable « Kick Start » 6. Prise d’alimentation et entrée de zones 7. Connecteur RJ12 de la sirène externe 8.
Page 61: Touches
Touches Les touches sont nécessaires pour la programmation et la navigation dans menu programmation. Détail significations : SELECT : Une pression de cette touche permet de démarrer la programmation ou, pendant la programmation, de sélectionner une différente fonction. SET : pression cette touche...
Page 62: Jacks Enfichables
6. OFF : L’entrée 1 du module universel fonctionne en tant que contact d’ouverture (NC). ON : L’entrée 1 du module universel fonctionne en tant que contact de fermeture (NO). 7. OFF: L’entrée fonctionne tant qu’entrée pour l’interrupteur à clé amovible (imp). ON : L’entrée 1 fonctionne en tant qu’entrée pour contacts magnétiques, détecteurs de mouvement, verrou de blocage.
Page 63: Emetteur De Signaux Piezo Interne
Emetteur de signaux Piezo interne L’émetteur de signaux Piezo interne facilite la programmation du module universel. Tenez compte des consignes au niveau de la fonction correspondante. De plus, l’émetteur Piezo peut également être activé pour la réception de signaux, dans le cadre du test de fonction/des détecteurs.
Page 64: Câblage De L'alimentation
tonalité et confirme la programmation. Une nouvelle ouverture du boîtier entraîne la signalisation d’une alarme antisabotage à la centrale d’alarme sans fil. Câblage de l’alimentation Le graphique ci-contre présente le raccordement du module universel au bloc d’alimentation de 12 V c.c.. Câblage des entrées Le graphique ci-contre présente le raccordement de...
Page 65: Câblage De La Sirène
Câblage de la sirène Le câble de la sirène extérieure est branché au module universel par le connecteur RJ12. A cet effet, le câble est enfiché dans le connecteur RJ12. RJ12 6. Programmation La programmation du module universel est réalisée par étape: En premier lieu, le module universel est alimenté...
Page 66: Sélection De La Fonction Du Module Universel
Sélection de la fonction du module universel Le module universel prévoit 7 différentes fonctions, dont vous devez lui en affecter une. Pour sélectionner une fonction, procédez comme suit : 1. A partir du menu principal, pressez la touche SELECT de manière répétée, jusqu’à...
Page 67 touche ESC/DEL. Le LED d’alimentation est allumé/clignote et le LED de panne est allumé. Le module universel émet une tonalité à des intervalles réguliers de courte durée. Fermez les deux contacts antisabotage du module universel et attendez que ce dernier ait émis une double tonalité. 2.
Page 68: Module De Sortie Sans Fil
universel en tant que répétiteur radio sur le système d’alarme sans fil. L’avantage de cette opération se trouve dans le fait qu’une anomalie de fonctionnement des détecteurs ou du répétiteur radio (panne de batterie, coupure de tension, panne de supervision ou parasitage radio) est transmise au système d’alarme sans fil.
Page 69 attendez que ce dernier ait émis une double tonalité. 2. Sélectionnez, au niveau du système d’alarme sans fil, l’option « Ajouter d’autres dispositifs/UVM » et suivez les instructions du mode d’installation du système d’alarme sans fil. Si le système vous y invite, déclenchez le contact antisabotage du module universel et attendez que le système d’alarme sans fil ait reçu le signal du module universel.
Page 70: Emetteur/Récepteur Sans Fil
4. Reliez maintenant en conséquence les sorties à leurs contacts de commutation. Notez dans ce cadre que la puissance de commutation du relais est de 500 mA maxi. à 12 V c.c. ! Par défaut, les contacts fonctionnent en tant que contacts à fermeture (NO).
Page 71: Module Sirène Radio
mode d’installation du système d’alarme sans fil. Si le système vous y invite, déclenchez le contact antisabotage du module universel et attendez que le système d’alarme sans fil ait reçu le signal du module universel. présent, module universel attribué tant qu’émetteur/récepteur radio.
Page 72 système vous y invite, déclenchez le contact antisabotage du module universel et attendez que le système d’alarme sans fil ait reçu le signal du module universel. A présent, le module universel est attribué en tant que module sirène radio. Aucune autre programmation n’est nécessaire. Branchez maintenant le câble de la sirène à...
Page 73: Emetteur/Récepteur Sirène Radio
6.3.5 Emetteur/récepteur sirène radio Fonction 5/LED 5 En tant qu’émetteur/récepteur sirène radio, le module universel peut permettre d’utiliser une sirène sans fil avec une centrale filaire quelconque. Dans ce cadre, les entrées du module universel sont raccordées aux sorties de relais de la centrale d’alarme servant à la commande du flash et de la sirène.
Page 74: Module De Réception Radio
module universel (raccordé à la sirène) est activée à la fermeture de l’entrée 1(2). 3. Raccordez maintenant le module universel à la centrale d’alarme, comme indiqué sur l’illustration. TR est l’entrée antisabotage de la centrale d’alarme. Sur le système d’alarme, programmez la sortie 1 en tant que Suite à...
Page 75 1. Sélectionnez la position des interrupteurs DIP 2, 3 et 4 en conséquence (voir paragraphe 5.5). Dans le menu principal du mode de programmation, sélectionnez l’option 7 « Fonction » (le LED 7 s’allume). Confirmez cette option par une pression de la touche SET. Dans le sous-menu de l’option 7 «...
Page 76 universel émet une tonalité à des intervalles réguliers de courte durée. Fermez les deux contacts antisabotage du module universel et attendez que ce dernier ait émis une double tonalité. 3. Retirez tous les jacks enfichables pour la commande des sorties et reliez le module universel à...
Page 77 Confirmez cette option par une pression de la touche SET. Le LED d’affichage de la sortie 1 s’allume ou clignote. Vous êtes actuellement dans le sous-menu de l’option 5. Sélectionnez la sortie dont vous voulez modifier la polarité. Pour sélectionner la sortie, pressez la touche SELECT. Confirmez la sélection de la sortie par une pression de la touche SET.
Page 78 le module universel a reçu le signal, la réception est confirmée par une tonalité. Le LED du canal détecteur sur le module universel est allumé continuellement. Après le test de tous les détecteurs, désactivez la sortie 2 de la centrale d’alarme et les LEDs s’éteignent.
Page 79: Récepteur Cylindre Sans Fil
touche SELECT. Remarque: Les canaux détecteurs 1 à 4 influent sur la fonctionnement de la sortie relais 1 et les canaux détecteurs 5 à 8 sur celui de la sortie relais 2. Confirmez la sélection du canal détecteur par une pression de la touche SET.
Page 80 sélectionnez l’option 7 « Fonction » (Le LED 7 s’allume). Confirmez cette option par une pression de la touche SET. Dans le sous-menu de l’option 7 « Fonction », sélectionnez la fonction 7 à l’aide de la touche SELECT. Le LED 7 est allumé. Confirmez cette option par une pression de la touche SET.
Page 81: Suppression De Détecteurs Sans Fil
désactivé. Remarque: Pour inverser les sorties, procédez comme décrit au paragraphe 7.3.6. La commutation des sorties est stable. Cela signifie que la zone de la centrale doit avoir été programmée en tant que verrou de blocage. En mode 1, interrupteur 8 sur OFF, les canaux détecteurs sont affectés deux par deux à...
Page 82: Mesure De L'intensité Du Signal
Mesure de l’intensité du signal Le module universel est à même de mesurer l’intensité du signal des détecteurs sans fil attribués et de l’indiquer par le biais de LEDs. Pour mesurer l’intensité de signal de détecteurs attribués, procédez comme suit : Dans le menu principal du mode de programmation, sélectionnez l’option 4 (le LED 4 s’allume).
Page 83: Fiche Technique
Ce produit est conforme aux exigences de la directive européenne: Directive 1995/5/CE, R&TTE (Radio and Telecommunications Terminal Equipment) et la reconnaissance de leur conformité mutuelle. La déclaration de conformité est disponible auprès de: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu...
Page 84 Indice PREFAZIONE NORME DI SICUREZZA CARATTERISTICHE DENOMINAZIONE DEI COMPONENTI Display Interno dell’alloggiamento Scheda Tasti Dip switch Ponticelli Trasmettitore di segnala piezoelettrico interno ISTRUZIONI PER IL MONTAGGIO Montaggio Cablaggio dell’alimentazione di tensione Cablaggio degli ingressi Cablaggio delle uscite Collegamento della sirena PROGRAMMAZIONE Avvio della programmazione Voci di menu nel menu principale...
Page 85: Prefazione
La conformità è stata comprovata, le dichiarazioni e la documentazione relative sono depositate presso la ditta produttrice (www.abus-sc.eu). Al fine di garantire un funzionamento sicuro, in qualità di utente lei è tenuto ad osservare le istruzioni per il montaggio. In caso di dubbi la preghiamo di rivolgersi al suo rivenditore specializzato.
Page 86: Denominazione Dei Componenti
Denominazione dei componenti Display I LED del modulo universale si illuminano a seconda dell’evento. Il grafico fornisce una panoramica degli eventi visualizzati. Il significato dei LED è il seguente. Il LED si illumina: Tensione 12 V DC presente Il LED lampeggia: Tensione 12 V DC venuta meno Alimentazione batterie presente Il LED si illumina:...
Page 87: Interno Dell'alloggiamento
Interno dell’alloggiamento 1. Supporto scheda superiore 2. Supporti scheda inferiori 3. Foro di fissaggio superiore 4. Apertura per ingresso cavi 5. Barra in plastica con funzione di bloccacavo 6. Ingressi cavi laterali 7. Ingresso cavi angolare 8. Supporto accumulatore 9. Fori di fissaggio inferiori 10.
Page 88: Scheda
Scheda 1. DIP switch 2. Trasmettitore di segnale piezoelettrico 3. IR LED ricevitore 4. Attacco accumulatore 5. Avviamento Kick attacco a ponticello 6. Allacciamento tensione e ingressi zone 7. Connettore RJ12 per sirena esterna 8. Uscita tensione e uscite relè 9.
Page 89: Tasti
Tasti I tasti sono necessari per la programmazione e per la navigazione all’interno del menu programmazione. Il significato dei singoli tasti è il seguente: SELECT: Premere questo tasto per avviare la programmazione oppure durante la programmazione e per selezionare un’altra funzione. SET: Premere questo tasto durante la programmazione per confermare la funzione selezionata.
Page 90: Ponticelli
di riposo (NC). ON: L’ingresso 1 del modulo universale funziona come contatto di lavoro (NO). 7. OFF: L’ingresso 1 funziona come ingresso per interruttori a chiave (imp). ON: L’ingresso 1 funziona come ingresso per contatti magnetici, rilevatori di movimento, funzione di blocco. 8.
Page 91: Trasmettitore Di Segnala Piezoelettrico Interno
In tal modo è possibile impostare ogni uscita singolarmente. Trasmettitore di segnala piezoelettrico interno Il cicalino piezoelettrico incorporato serve a supportare la programmazione del modulo universale. Osservare a tale proposito le indicazioni riguardanti la rispettiva funzione. Inoltre il cicalino piezoelettrico può essere attivato per la ricezione di segnali in fase di test rilevatore/di funzionamento.
Page 92: Cablaggio Dell'alimentazione Di Tensione
emette un beep a brevi intervalli. Solo a questo punto posare il coperchio dell’apparecchio e chiudere quest’ultimo. Dopo ca. 5 secondi il trasmettitore di segnale piezoelettrico emette un doppio segnale sonoro, confermando in tal modo l’avvenuta programmazione. Una nuova apertura dell’apparecchio dà luogo ad una segnalazione sabotaggio all’impianto di allarme radio.
Page 93: Collegamento Della Sirena
Rispettare la relativa posizione dei ponticelli. Collegamento della sirena Il cavo della sirena esterna viene collegato al modulo universale attraverso il connettore RJ12. A tale scopo il cavo viene inserito nel connettore a spina RJ12. RJ12 6. Programmazione Per la programmazione del modulo universale procedere secondo i seguenti passaggi.
Page 94: Selezione Della Modalità Di Funzionamento Del Modulo Universale
su questo tasto, la visualizzazione passa alla voce di menu successiva, e una volta raggiunta l’ultima visualizzazione ricomincia da capo. In tal caso viene saltata la visualizzazione del LED 6. Selezione della modalità di funzionamento del modulo universale Il modulo universale raggruppa sette diverse funzioni, una delle quali deve essere assegnata al modulo universale.
Page 95 funzione 1 mediante il tasto SELECT. Il LED 1 si illumina. Confermare questo punto mediante il tasto SET. Il LED 7 si illumina nuovamente. Uscire dalla modalità di programmazione premendo il tasto ESC/DEL. Il LED per tensione si illumina/lampeggia e il LED per guasti si illumina.
Page 96: Modulo Di Uscita Per Radiotrasmissione
segnale è stato ricevuto e inoltrato da questo rilevatore. 4. In via opzionale è possibile inizializzare il modulo universale in funzione di radiorepeater nell’impianto di allarme radio. Ciò offre il vantaggio della trasmissione di un guasto di funzionamento dei rilevatori o del radiorepeater (guasto alla batteria o mancanza di corrente, anomalie delle procedure di supervisione o mascheramento radio) all’impianto di allarme radio.
Page 97 Il LED per tensione si illumina/lampeggia e il LED per guasti si illumina. Il modulo universale emette un beep a brevi intervalli. Chiudere entrambi i contatti antisabotaggio del modulo universale e attendere finché esso non ha emanato un doppio segnale sonoro. 2.
Page 98: Radiotrasmettitore/Radioricevitore
Chiudere entrambi i contatti antisabotaggio del modulo universale e attendere finché esso non ha emanato un doppio segnale sonoro. 4. Collegare ora le uscite coi corrispondenti contatti di commutazione. In tal caso fare attenzione che la linea di commutazione del relè, in caso di una tensione di 12 V DC, sia al massimo pari a 500 mA! Secondo le impostazioni di fabbrica il contatto relè...
Page 99: Modulo Radiosirena
Chiudere entrambi i contatti antisabotaggio del modulo universale e attendere finché esso non ha emanato un doppio segnale sonoro. 2. Selezionare, nell’impianto allarme radio, punto “Aggiungere altri componenti/modulo universale” e seguire le istruzioni per l’installazione dell’impianto di allarme radio. Se viene indicata una richiesta in tal senso, far scattare il contatto antisabotaggio del modulo universale e attendere finché...
Page 100 ESC/DEL. Solamente il LED per tensione si illumina/lampeggia e il LED per guasti si illumina. Il modulo universale emette un beep a brevi intervalli. Chiudere entrambi i contatti antisabotaggio del modulo universale e attendere finché esso non ha emanato un doppio segnale sonoro.
Page 101: Trasmettitore Della Radiosirena/Radioricevitore
Si prega di osservare che la massima capacità di carico del contatto non deve superare 500 mA per ogni relè. In questo tipo di cablaggio rimuovere tutti i ponticelli. Il dip switch 8 deve essere posto su ON (Acceso). 6.3.5 Trasmettitore della radiosirena/radioricevitore Funzione 5 / LED 5 Una radiosirena con una qualsiasi centralina cablata può...
Page 102 Confermare questo punto mediante il tasto SET. Il LED 7 si illumina nuovamente. 2. Selezionare nel menu principale del modulo universale il punto 1 Inizializzazione rilevatore (il LED 1 si illumina). Far scattare il contatto antisabotaggio funzionante come modulo radiosirena collegato con la sirena e posto sul modulo universale.
Page 103: Modulo Ricezione Radio
6.3.6 Modulo ricezione radio Funzione 6 / LED 6 Un impianto cablato, in funzione di modulo ricezione radio, può essere ampliato, attraverso il modulo universale, con l’aggiunta di un numero di componenti radio fino ad un massimo di otto per ogni modulo universale.
Page 104 Far scattare il contatto antisabotaggio del rilevatore, oppure inviare un segnale dal rilevatore. Se il segnale è stato ricevuto il modulo universale assegna a questo rilevatore un nuovo canale. Il LED di questo canale inizia a lampeggiare. Il modulo universale emette per due volte un beep quando il rilevatore è...
Page 105 Ingresso Riconoscimento walk test (chiudere l’ingresso per attivare la funzione) Esempio di collegamento del modulo universale ad un impianto cablato, ad es.: Terxon S, fare attenzione che i ponticelli siano tirati e che le uscite funzionino quali relè (NC). Inversione delle uscite relè È...
Page 106 del modulo universale. Se la centralina di allarme viene attivata, questa uscita si collega a massa (0 V) e rimane collegata a massa finché l’impianto non viene nuovamente disattivato. Dopo che la centralina di allarme è stata disattivata, lampeggia il LED del canale rilevatore sul modulo universale che è...
Page 107 Funzione speciale dei canali del rilevatore nella modalità di funzionamento 6 Questa funzione influisce solo sul funzionamento di telecomandi inizializzati (FU5150/FU5155) nella modalità di funzionamento 6. In tutte le altre modalità di funzionamento non viene osservata la presente impostazione effettuata. L’impostazione influisce sui canali del rilevatore nella rispettiva unzione di comando delle rispettive uscite relè...
Page 108: Ricevitore Della Serratura Controllata Via Radio
6.3.7 Ricevitore della serratura controllata via radio Funzione 7 / LED 7 In funzione di ricevitore della serratura controllata via radio, un’impianto cablato può essere attivato/disattivato, attraverso il modulo universale, anche con la serratura controllata via radio. In tal caso il modulo universale opera eseguendo la Funzione di blocco.
Page 109: Eliminazione Dei Rilevatori Radio
nuovo canale. Il LED di questo canale inizia a lampeggiare. Il modulo universale emette per due volte un beep quando il segnale è stato inizializzato con successo. Per inizializzare un’ulteriore serratura ripetere i passaggi sopra descritti. Una volta che sono stati inizializzati tutti i rilevatori, uscire dalla modalità...
Page 110: Misurazione Potenza Del Segnale
Mediante il tasto SELECT è possibile passare dalla selezione di un canale all’altro. Per cancellare un rilevatore radio selezionare il corrispondente canale, quindi premere il tasto ESC/DEL. Mantenere premuto il tasto finché il modulo universale non emette per due volte un beep. Il LED 2 relativo si illumina segnalando che ci si trova nel punto 2 del modulo di programmazione.
Page 111: Impostazione Di Default
Impostazione di default Per cancellare tutte le installazioni nel modulo universale e tutti i rilevatori procedere come segue: All’interno del menu principale della modalità di programmazione, selezionare il punto 8 (il LED 8 si illumina). Confermare questo punto mediante tasto SET.
Page 112 Questo apparecchio adempie ai requisiti richiesti dalla direttiva UE: Direttiva 1995/5/CE relativa ai radiotrasmittenti e agli impianti di telecomunicazione e riconoscimento reciproco di conformità. La conformazione di conformità può essere richiesta a: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu...
Page 113 Inhoudsopgave VOORWOORD VEILIGHEIDSTIPS KENMERKEN BENAMING VAN DE COMPONENTEN Display Binnenkant van het huis Printplaat Toetsen Dipschakelaars Geleiderbruggen Interne piëzosignaalgever MONTAGE-INSTRUCTIES Montage Bedrading van de spanningsvoeding Bedrading van de ingangen Bedrading van de uitgangen Aansluiting van de sirene PROGRAMMERING Programmering starten Menupunten in het hoofdmenu Keuze van de werking van de UVM 6.3.1...
Page 114: Voorwoord
Het voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De conformiteit is aangetoond, en de overeenkomstige verklaringen en documenten zijn bij de fabrikant (www.abus-sc.eu) gedeponeerd. Om een gebruik zonder gevaren te garanderen, moet u als gebruiker deze montage-instructies in acht nemen! Als u vragen heeft, neem dan a.u.b.
Page 115: Benaming Van De Componenten
Benaming van de componenten Display De LED’s van de universele module branden afhankelijk van de gebeurtenis. De grafiek geeft een overzicht van de weergegeven gebeurtenissen. De LED’s betekenen: LED brandt: Spanning 12 V DC aanwezig LED knippert: Spanning 12 V DC uitgevallen Accuvoeding aanwezig LED brandt: Er is een storing aan de ingelezen...
Page 116: Binnenkant Van Het Huis
Binnenkant van het huis 1. Bovenste printplaathouder 2. Onderste printplaathouder 3. Bovenste bevestigingsgat 4. Opening voor kabelinvoer 5. Kunststof rail voor trekontlasting 6. Kabelinvoeren aan de zijkant 7. Kabelinvoer op de hoek 8. Accuhouder 9. Onderste bevestigingsgaten 10. Trekontlastings- inrichtingen...
Page 117: Printplaat
Printplaat 1. DIP-schakelaar 2. Piëzosignaalgever 3. IR LED ontvanger 4. Accuaansluiting 5. Kick start geleiderbrugaansluiting 6. Spanningsaansluiting en zone-ingangen 7. RJ12 stekker voor externe sirene 8. Spanningsuitgang en relaisuitgangen 9. Fit Disable geleiderbrugaansluiting 10. Geleiderbrugaan-sluitingen voor uitgangsconfiguratie 11. Sabotagecontact 12. ESC/DEL-toets 13.
Page 118: Toetsen
Toetsen De toetsen zijn voor de programmering en voor de navigatie binnen het programmeermenu nodig. De toetsen betekenen één voor één: SELECT: Druk op deze toets om de programmering te starten of tijdens de programmering om een andere functie te kiezen.
Page 119: Geleiderbruggen
weerstand van 2,2 kΩ bedraad worden (EOL). 6. OFF: De ingang 1 van de universele module werkt als rustcontact (NC). ON: De ingang 1 van de universele module werkt als werkcontact (NO). 7. OFF: De ingang 1 werkt als ingang voor sleutelschakelaar (imp).
Page 120: Interne Piëzosignaalgever
Zo kunt u elke uitgang individueel instellen. Interne piëzosignaalgever ingebouwde piëzo dient ondersteuning programmering van de universele module. Neem daarvoor de opmerkingen over de desbetreffende functie in acht. Bovendien kan de piëzo ook bij ontvangst van signalen bij de melder- /functietest geactiveerd worden.
Page 121: Bedrading Van De Spanningsvoeding
Na ca. 5 seconden geeft de piëzosignaalgever een dubbel signaal af en bevestigt de programmering. Een opnieuw openen van het huis leidt sabotagemelding draadloze alarmcentrale. Bedrading van de spanningsvoeding De nevenstaande afbeelding toont de aansluiting van de universele module met de 12 V DC netadapter.
Page 122: Aansluiting Van De Sirene
Aansluiting van de sirene De kabel van de buitensirene wordt via de RJ12 stekker met de universele module verbonden. Hiervoor wordt de kabel in de RJ12 steekaansluiting gestoken. RJ12 6. Programmering Bij de programmering van de UVM gaat u stap voor stap te werk. Eerst wordt de universele module via accu of via de 12 V netadapter van spanning voorzien.
Page 123: Keuze Van De Werking Van De Uvm
Keuze van de werking van de UVM De universele module verenigt zeven verschillende functies waarvan u er één aan hem moet toewijzen. Om een functie uit te kiezen, gaat u als volgt te werk: 1. Vanuit het hoofdmenu drukt u zo vaak op de toets SELECT tot de LED 7 brandt (functie kiezen).
Page 124 brandt. De universele module piept met korte tussenpozen. Sluit beide sabotagecontacten van de UVM en wacht tot deze een dubbel signaal heeft afgegeven. 2. Lees nu de draadloze melder in de radiorepeater en daarna in de ontvanger in. Ga bij het inlezen van de draadloze melders in de draadloze alarmcentrale als volgt te werk: Zet de dipschakelaar 1 op ON (aan).
Page 125: Draadloze Uitgangsmodule
Secvest worden ingelezen. Ga bij het inlezen van de radiorepeater in de draadloze alarmcentrale als volgt te werk: Kies in de draadloze alarmcentrale het punt „Andere componenten toevoegen/Universele module” en volg de aanwijzingen in de installatie-instructies van de draadloze alarmcentrale op. Als u daarom gevraagd wordt, activeert u het sabotagecontact van de universele module en wacht tot de draadloze alarmcentrale het signaal van de universele module ontvangen heeft.
Page 126 draadloze alarmcentrale het signaal van de universele module ontvangen heeft. De universele module is nu als draadloze uitgangsmodule ingelezen. Voor het stand-alonebedrijf is deze stap niet nodig. Verwijder alle geleiderbruggen voor de besturing van de uitgangen. Om de relaiscontacten te programmeren, volgt u de aanwijzingen handleiding draadloze...
Page 127: Draadloze Zender/Ontvanger
uitgang overeenkomstig branden zolang uitgang geactiveerd is. Deze functie werkt alleen zolang de universele module van 12 V gelijkspanning wordt voorzien. 6.3.3 Draadloze zender/ontvanger Functie 3 / LED 3 (alleen in combinatie met de Secvest) Als draadloze zender/ontvanger beschikt de universele module over vier relaisuitgangen...
Page 128: Draadloze Sirenemodule
ingangsbedrading in en sluit het huis van de universele module. Programmeer uitgangen draadloze alarmcentrale (zie handleiding draadloze alarminstallatie). 6.3.4 Draadloze sirenemodule Functie 4 / LED 4 (alleen in combinatie met de Secvest) Als draadloze sirenemodule dient de universele module voor de aansturing van een externe signaalgever.
Page 129: Draadloze Sirenezender/Ontvanger
Dipschakelaar 8 moet op OFF (uit) gezet zijn. Programmeer het gedrag van deze sirene in de draadloze alarmcentrale onder het punt: • Deelgebieden voor de bevestigingsfunctie • UVM bewerken voor de alarmeringsfunctie 3. Aansluiting van een conventionele sirene Voor zover u de universele module in functie 4, draadloze sirenemodule gebruikt en een conventionele sirene (zonder eigen stroomvoorziening) wilt gebruiken, moet u de universele module als volgt met sirene de verbinden:...
Page 130 verbonden is als draadloze sirenemodule (functie 4, zie 7.3.4). Opmerking: In plaats van het inlezen van de universele module in de draadloze alarmcentrale vindt hier het inlezen in de tweede universele module plaats. Programmeer dan pas de tweede met de alarmcentrale verbonden universele module als volgt.
Page 131: Draadloze Ontvangstmodule
TR is de sabotage-ingang van de alarmcentrale. Programmeer aan de alarminstallatie de uitgang 1 als sirene volgend (NO) en uitgang 2 als flits volgend (NO). De geleiderbrugbezetting is hierbij zoals hiernaast afgebeeld: 6.3.6 Draadloze ontvangstmodule Functie 6 / LED 6 Als draadloze ontvangstmodule kan via de universele module een bedrade installatie met max.
Page 132 Bevestig dit punt met de toets SET. LED 7 brandt weer. Verlaat de programmeermodus door op de toets ESC/DEL te drukken. De LED voor spanning brandt/knippert en de LED voor storing brandt. De universele module piept met korte tussenpozen. Sluit beide sabotagecontacten van de UVM en wacht tot deze een dubbel signaal heeft afgegeven.
Page 133 melder geactiveerd is. Heeft u een afstandsbediening (FU5150/FU5155) ingelezen, dan is op de afstandsbediening uitsluitend toets 4 (gemarkeerd met een vierkantje) actief en kan een relaisuitgang sturen. Om een afstandsbediening voor het activeren/deactiveren te gebruiken, dient deze op een eigen uitgang geprogrammeerd te zijn.
Page 134 toets SELECT. Een permanent brandende LED betekent dat deze uitgang als NO geprogrammeerd is. Een knipperende LED betekent dat deze uitgang als NC geprogrammeerd is. Heeft u de polariteit van de uitgang ingesteld, dan bevestigt u de keuze met de toets SET. U bevindt zich weer in het menu voor de keuze van de uitgangen.
Page 135 Speciale functie van de melderkanalen in de functiemodus 6 Deze functie heeft alleen invloed op de functie van ingelezen afstandsbedieningen (FU5150/FU5155) in functiemodus 6. In alle andere functiemodi wordt er geen rekening gehouden met de hier verrichte instelling. De instelling beïnvloedt de melderkanalen in hun aanstuurfunctie voor de daaraan toegewezen relaisuitgangen doorlopend contact...
Page 136: Draadloze Cilinderontvanger
Bevestig de keuze van het melderkanaal door op de toets SET te drukken. De LED van het gekozen melderkanaal knippert of brandt. Om de eigenschap van het melderkanaal te veranderen, drukt u op de toets SELECT. Een permanent brandende LED betekent deze uitgang...
Page 137 Verlaat de programmeermodus door op de toets ESC/DEL te drukken. De LED voor spanning brandt/knippert en de LED voor storing brandt. De universele module piept met korte tussenpozen. Sluit beide sabotagecontacten van de UVM en wacht tot deze een dubbel signaal heeft afgegeven. Opmerking: Om de draadloze cilinder in de universele module in te lezen moet dip-schakelaar 1 op ON (aan) worden gezet.
Page 138: Wissen Van Draadloze Melders
telkens per paar aan een uitgang toegewezen, d.w.z. kanalen 1&2 sturen uitgang 1, 3&4 sturen uitgang 2, enz. In de modus 2, dipschakelaar 8 op ON, zijn telkens vier melderkanalen aan een uitgang toegewezen, d.w.z. kanaal 1, 2, 3 & 4 sturen uitgang 1 en kanaal 5, 6, 7, & 8 sturen uitgang 2.
Page 139: Fabrieksinstelling
minimaal één draadloze melder ingelezen is. Als er geen melder ingelezen is, dan klinkt er een dubbel signaal. Activeer een melder. Nadat het signaal ontvangen werd, kunt u aan de hand van het aantal blauwe LED’s de signaalsterkte aflezen. Voor een radiocommunicatie die sterk genoeg is, moeten minimaal drie blauwe LED’s branden.
Page 140 330 g (zonder accu) Dit toestel voldoet aan de eisen van de EU-richtlijn: 1995/5/EG Richtlijn over draadloze installaties telecommunicatieinrichtingen en de overeenkomstige erkenning van hun conformiteit. Deze conformiteitsverklaring is verkrijgbaar onder: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu...
Page 141 Indholdsfortegnelse FORORD SIKKERHEDSANVISNINGER SÆRLIGE KENDETEGN KOMPONENTERNES BETEGNELSER Display Indersiden af huset Printkort Taster Dip-kontakt Jumpere Intern piezosignalgiver MONTAGEVEJLEDNING Montage Spændingsforsyningens ledningsføring Indgangenes ledningsføring Udgangenes ledningsføring Tilslutning af sirenen PROGRAMMERING Start af programmering Menupunkter i hovedmenuen Valg af funktionsmåde for UVM 6.3.1 UVM som trådløs repeater 6.3.2...
Page 142: Forord
Det opfylder kravene i de gældende europæiske og nationale direktiver. Overensstemmelsen er dokumenteret, de pågældende erklæringer og dokumenter befinder sig hos producenten (www.abus-sc.eu). For at kunne sikre en ufarlig drift skal bruger være opmærksom...
Page 143: Komponenternes Betegnelser
Komponenternes betegnelser Display Universalmodulets LED’er lyser afhængigt af hændelserne. Grafikken giver en oversigt over de viste hændelser. LED’erne betyder: LED lyser: Spænding 12 V DC til rådighed LED blinker: Spænding 12 V DC ikke til rådighed LED lyser: Der er en fejl i de indlærte meldere, eller en sabotagekontakt er åbnet.
Page 144: Indersiden Af Huset
Indersiden af huset 1. Øverste printkortholder 2. Nederste printkortholder 3. Øverste fastgørelseshul 4. Åbning til kabelindføring 5. Kunststofskinne til trækaflastning 6. Kabelindføringer i siden 7. Kabelindføring i hjørne 8. Batteriholder 9. Nederste fastgørelseshuller 10. Anordninger til trækaflastning...
Page 145: Printkort
Printkort 1. DIP-kontakt 2. Piezosignalgiver 3. IR LED-modtager 4. Batteritilslutning 5. Kick Start-jumpertilslutning 6. Spændingstilslutning og zoneindgange 7. RJ12-stik til ekstern sirene 8. Spændingsudgang og relæudgange 9. Fit Disable-jumpertilslutning 10. Jumpertilslutninger til udgangskonfiguration 11. Sabotagekontakt 12. ESC/DEL-tast 13. SET-tast 14. SELECT-tast 15.
Page 146: Taster
Taster Tasterne er nødvendige for at programmere og navigere i programmeringsmenuen. enkelte taster følgende betydning: SELECT: Tryk på denne tast for at starte programmeringen eller for at vælge en anden funktion under programmeringen. SET: Tryk på denne tast under programmeringen for at bekræfte en valgt funktion.
Page 147: Jumpere
7. OFF: Indgang 1 arbejder som indgang for nøglekontakt (imp). ON: Indgang 1 arbejder som indgang for magnetkontakter, bevægelsesmeldere, bloktilslutning. 8. Vær opmærksom på pågældende henvisninger dipkontaktstillingen funktionsbeskrivelsen enkelte funktionsmodi. Jumpere Universalmodulet har tre forskellige jumpertilslutninger med forskellige betydninger. De enkelte tilslutninger har følgende betydning: Kick Start: Denne jumper befunder sig ved siden af batteristikkets tilslutning.
Page 148: Montagevejledning
opmærksom på henvisningerne i den pågældende funktion. Desuden kan piezo’en også aktiveres til modtagelse af signal under melder-/funktionstest. Montagevejledning Montage Universalmodulet monteres på følgende måde: Bestem det bedstmulige installationssted. Det skal vælge ud fra kriteriet om, hvorvidt der er sikret en tilstrækkelig god trådløs kommunikation mellem komponenterne.
Page 149: Spændingsforsyningens Ledningsføring
Spændingsforsyningens ledningsføring Grafikken i siden viser tilslutningen af universalmodulet vha. 12 V DC-netdelen. Indgangenes ledningsføring Grafikken i siden viser tilslutningen af eksterne alarmkontakter til universalmodulet. (til funktion 3 og 5) Grafikken i siden viser tilslutningen af eksterne alarmkontakter med slutmodstand 2,2 kΩ til universalmodulet.
Page 150: Programmering
6. Programmering Under programmeringen af UVM skal du gå trinvist frem. Først skal universalmodulet have spændingsforsyning via batteriet eller 12 V- netdelen. Derefter skal universalmodulets funktion programmeres, og til sidst skal melderne indlæres i universalmodulet eller disse indlæres på det trådløse alarmanlæg. Ved bestemte funktioner er det desuden nødvendigt at foretage individuelle indstillinger via programmeringen på...
Page 151: Uvm Som Trådløs Repeater
Henvisning: Hvis du vil tildele en ny funktion i en allerede programmeret UVM, slettes alle tidligere indlærte meldere. 6.3.1 UVM som trådløs repeater Funktion 1 / LED 1 (kun i forbindelse med Secvest) Med universalmodeulet som trådløs repeater sender det signalerne fra op til otte trådløse meldere videre til Secvest.
Page 152: Trådløst Udgangsmodul
Udløs melderens sabotagekontakt, eller send et signal fra melderen. Hvis signalet blev modtaget, så tildeler universalmodulet denne melder en ny kanal. LED’en for denne kanal begynder at blinke. Universalmodulet bipper to gange, når melderen er blevet indlært korrekt. Henvisning: Følg anvisningerne i installationsvejledningen til den pågældende melder, når melderen indlæres.
Page 153 kan anvendes op til otte universalmoduler som trådløse tråløse udgangsmoduler med et trådløst alarmanlæg. Gør følgende for at programmere universalmodulet som trådløst udgangsmodul: 1. Vælg punkt “Funktion” programmeringsmodusens hovedmenu (LED 7 lyser). Bekræft dette punkt med tasten SET. Vælg funktion 2 med tasten SELECT i undermenuen til “Funktion”.
Page 154: Trådløs Sender/Modtager
En blinkende LED betyder, at denne udgang er programmeret som NC. Når du har indstillet udgangens polaritet, skal du bekræfte valget med tasten SET. Du befinder dig igen i menuen til valg af udgange. Når du har foretaget indstillingerne for udgangene, kan du forlade programmeringsmodusen ved at trykke på...
Page 155: Trådløst Sirenemodul
ESC/DEL. LED’en for spænding lyser/blinker, og LED’en for fejl lyser. Universalmodulet bipper med korte mellemrum. Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal. 2. Vælg punktet “Tilføj andre komponenter/universalmodul” i det trådløse alarmanlæg, følg anvisningerne installationsvejledningen til det trådløse alarmanlæg.
Page 156 et totonet signal. 2. Vælg punktet “Tilføj andre komponenter/universalmodul” i det trådløse alarmanlæg, følg anvisningerne installationsvejledningen til det trådløse alarmanlæg. Udløs universalmodulets sabotagekontakt, når du opfordres til det, og vent, indtil det trådløse alarmanlæg har modtaget signalet fra universalmodulet. Universalmodulet er nu indlært som trådløst sirenemodul. Det er ikke nødvendigt med en yderligere programmering Tilslut nu sirenens kabel til universalmodulets RJ12-stik.
Page 157: Trådløs Sirenesender/-Modtager
6.3.5 Trådløs sirenesender/-modtager Funktion 5 / LED 5 trådløs sirenesender/-modtager vha. universalmodulet anvendes en trådløs sirene via en hvilken som helst tilsluttet central. Universalmodulets indgange forbindes i den forbindelse med alarmcentralens relæudgange, som er beregnet til aktivering af blitzen og sirenen, udgangene til dette universalmodul med alarmcentralens sabotageindgang.
Page 158: Trådløst Modtagermodul
TR er alarmcentralens sabotageindgang. Programmér udgang 1 på alarmanlægget som sirene (NO) og udgang 2 som blitz (NO). Jumperbelægningen er som vist i siden: 6.3.6 Trådløst modtagermodul Funktion 6 / LED 6 trådløs modtagermodul tilsluttet anlæg universalmodulet udvides med op til otte trådløse komponenter per universalmodul.
Page 159 LED 6 lyser. Bekræft dette punkt med tasten SET. LED 7 lyser igen. Forlad programmeringsmodusen ved at trykke på tasten ESC/DEL. LED’en for spænding lyser/blinker, og LED’en for fejl lyser. Universalmodulet bipper med korte mellemrum. Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.
Page 160 er aktiv og som kan aktivere en relæudgang. For at anvende fjernbetjening aktivere/deaktivere, skal programmeres til en egen udgang. Udgang Trådløs Trådløs Trådløs Trådløs melder 1 melder 2 melder 3 melder 4 Udgang Trådløs Trådløs Trådløs Trådløs melder 5 melder 6 melder 7 melder 8 Udgang...
Page 161 af udgange. Når du har foretaget indstillingerne for alle udgange, kan du forlade programmeringsmodusen ved at trykke på tasten ESC/DEL. LED’en for spænding lyser/blinker, og LED’en for fejl lyser. Universalmodulet bipper med korte mellemrum. Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.
Page 162 Specialfunktion for melderkanalerne i funktionsmodus 6 Denne funktion påvirker kun funktionen af indlærte fjernbetjeninger (FU5150/FU5155) i funktionsmodus 6. I alle andre funktionsmodi ignoreres denne indstilling. Indstillingen påvirker melderkanalerne i deres aktiveringsfunktion til deres tilordnede relæudgange som konstant kontakt eller impluskontakt. Gør følgende for at omprogrammere melderkanalerne: Vælg punkt 3 i programmeringsmenuens hovedmenu (LED 3 lyser).
Page 163: Trådløs Cylindermodtager
udgang er programmeret som konstant kontakt. En blinkende LED betyder, at denne udgang er programmeret som impulskontakt. Når du har indstillet melderkanalens egenskab, skal du bekræfte valget med tasten SET. Du befinder dig igen i menuen til valg af melderkanaler. Når du har foretaget indstillingerne for melderkanalerne, kan du forlade programmeringsmodusen ved at trykke på...
Page 164 universalmodulet skal dipkontakt 1 stilles på ON (tændt). 2. Gør følgende for at indlære den trådløse cylinder i universalmodulet: Sæt dipkontakt 1 på ON (tændt) Vælg punkt 1 i programmeringsmodusens hovedmenu (LED 1 lyser). Bekræft dette punkt med tasten SET. LED’erne viser tilstanden for de indlærte trådløse meldere.
Page 165: Sletning Af Trådløse Meldere
Sletning af trådløse meldere Trådløse meldere kan slettes enkeltvist fra universalmodulet. Gør følgende for at slette de trådløse meldere i universalmodulet: Vælg punkt 2 i programmeringsmodusens hovedmenu (LED 2 lyser). Bekræft dette punkt med tasten SET. LED’erne viser tilstanden for de indlærte trådløse meldere. Hvis en LED blinker, betyder det, at der er indlært en trådløs melder til denne kanal.
Page 166: Fabriksindstilling
Universalmodulet bipper med korte mellemrum. Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal. Fabriksindstilling Gør følgende for at slette alle indstillinger i universalmodulet og slette alle meldere: Vælg punkt 8 i programmeringsmenuens hovedmenu (LED 8 lyser).
Page 167 208 x 122 x 42 mm (h x b x d) Vægt: 330 g (uden batteri) Dette apparat opfylder kravene i følgende EU-direktiv: 1995/5/EF direktiv radio- teleterminaludstyr samt gensidig anerkendelse af udstyrets overensstemmelse. Overensstemmelseserklæringen kan rekvireres hos: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu...
