Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Manuel d'entretien
Installation, use and maintenance instructions

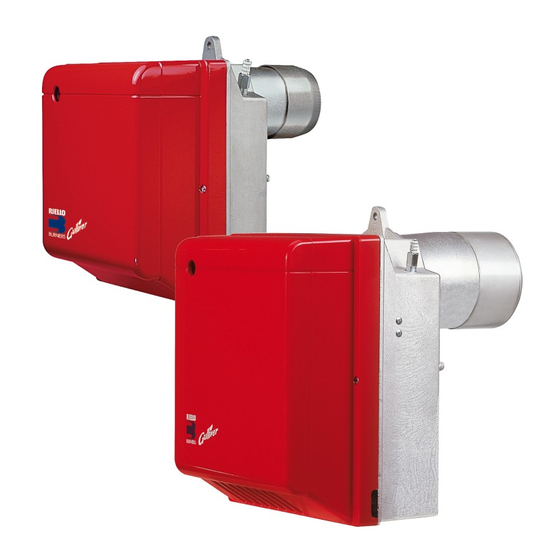

Bruciatore di gasolio
I
Öl-Gebläsebrenner
D
Brûleur fioul
F
Oil burner
GB
Funzionamento bistadio
Zweistufiger Betrieb
Fonctionnement à 2 allures
Two stage operation
CODICE
CODE
3739451
MODELLO - MODELL
MODELE - MODEL
RG3D
TIPO - TYP
TYPE
394 T1
2902332 (4)
Publicité
Table des Matières
Manuels Connexes pour Riello Burners Gulliver RG3D
Sommaire des Matières pour Riello Burners Gulliver RG3D
- Page 1 Istruzioni per installazione, uso e manutenzione Montage und Bedienungsanleitung Manuel d’entretien Installation, use and maintenance instructions Bruciatore di gasolio Öl-Gebläsebrenner Brûleur fioul Oil burner Funzionamento bistadio Zweistufiger Betrieb Fonctionnement à 2 allures Two stage operation CODICE MODELLO - MODELL TIPO - TYP CODE MODELE - MODEL TYPE...
- Page 3 INDICE DESCRIZIONE DEL BRUCIATORE ..1 FUNZIONAMENTO ....1.1 Materiale a corredo ....1 4.1 Regolazione della combustione .
- Page 4 DATI TECNICI 2.1 DATI TECNICI TIPO 394 T1 ÷ ÷ Portata - Potenza termica 5,5 / 7 15 kg/h – 65 / 83 178 kW ÷ Combustibile Gasolio, viscosità 4 6 mm /s a 20°C ± Alimentazione elettrica Monofase, 230 V 50Hz Motore 2 A assorbiti –...
- Page 5 INSTALLAZIONE 3.1 FISSAGGIO ALLA CALDAIA D5012 Fig. 2 Fig. 4 S7071 D5025 Fig. 3 Fig. 5 Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3). Allargare, se necessario, i fori dello schermo isolante (4), (vedi fig. 4). Fissare alla portina della caldaia (3) la flangia (1) mediante le viti (5) e (se necessario) i dadi (2) interponendo lo schermo isolante (4), (vedi fig.
- Page 6 3.3 IMPIANTI IDRAULICI ATTENZIONE Accertarsi, prima di mettere in funzione il bruciatore, che il tubo di ritorno del combustibile non abbia occlusioni. Una eccessiva contropressione provocherebbe la rottura dell’organo di tenuta della pompa. La pompa è predisposta per funzionamento bitubo. Per il funzionamento monotubo è...
- Page 7 3.4 COLLEGAMENTI ELETTRICI NOTE: ATTENZIONE – Sezione dei conduttori 1,5 mm NON SCAMBIARE IL – I collegamenti elettrici eseguiti dall’installatore devono rispettare NEUTRO CON LA FASE le norme vigenti nel paese. (Vedi pag. 4). Collegare il dispositivo automatico di intercettazio- 230V 50Hz ne (230V - 0,5A max.) ai morsetti N - T2 della spina 7 poli.
- Page 8 FUNZIONAMENTO 4.1 REGOLAZIONE DELLA COMBUSTIONE In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regolazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il controllo della concentrazione di CO e CO nei fumi, della loro temperatura e di quella media dell’acqua della caldaia.
- Page 9 REGOLAZIONE TESTA (vedi fig. 12, pag. 6) Dipende dalla portata del bruciatore e si esegue ruotando in senso orario o antiorario la vite di regolazione (6) fino a che la tacca incisa sulla staffa di regolazione (7) coincide con il piano esterno del gruppo portaugello (1). –...
- Page 10 4.4 PROGRAMMA DI AVVIAMENTO Blocco per mancata Blocco per Normale accensione mancato spegnimento Termostato 1° stadio Termostato 2° stadio Motore Trasf. d’accensione Valvola 1° stadio Fiamma 1° stadio Valvola 2° stadio Fiamma 2° stadio Spia blocco Blocco per mancato ÷ spegnimento ÷...
- Page 11 ANOMALIE / RIMEDI Si elencano alcune cause e i possibili rimedi a una serie di anomalie che potrebbero verificarsi e portare ad un mancato o non regolare funzionamento del bruciatore. Un’anomalia, nel funzionamento nella maggior parte dei casi, porta alla accensione della segnalazione all’in- terno del pulsante di sblocco dell’apparecchiatura di comando e controllo (pos.
- Page 12 NORME GENERALI DI SICUREZZA NORME GENERALI DI SICUREZZA PER L’INSTALLAZIONE, L’USO E LA MANUTENZIONE DEI BRUCIATORI DI COMBUSTIBILI LIQUIDI AD ARIA SOFFIATA A CUI DEVONO ATTENERSI L’INSTALLATORE, IL CONDUTTORE E L’UTENTE DELL’IMPIANTO TERMICO MANUALE D’ISTRUZIONE gato ad un efficace impianto di messa a terra, te all’interno della camera di combustione del gene- eseguito come previsto dalle norme vigenti.
- Page 13 INDEX BESCHREIBUNG DES BRENNERS ..1 BETRIEB ......1.1 Mitgeliefertes Zubehör ....1 4.1 Einstellung der Brennerleistung.
- Page 14 TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 394 T1 ÷ ÷ Durchsatz - Feuerungswärmeleistung 5,5 / 7 15 kg/h – 65 / 83 178 kW ÷ Brennstoff Heizöl-EL, Viskosität 4 6 mm /s bei 20°C ± Stromversorgung Einphasig, 230 V 50Hz Motor Stromaufnahme 2 A –...
- Page 15 INSTALLATION 3.1 BRENNERMONTAGE D5012 Abb. 2 Abb. 4 S7071 D5025 Abb. 3 Abb. 5 Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3). Falls erforderlich, die Bohrungen der Isolierdichtung (4) erweitern, (siehe Abb. 4). Mit den Schrauben (5) und (falls erforderlich) den Muttern (2) den Flansch (1) an der Kesseltür (3) mit Isolierdichtung (4) montieren, (siehe Abb 2).
- Page 16 3.3 ÖLVERSORGUNGSANLAGE WICHTIGER HINWEIS: Es muß sichergestellt werden, daß die Ölrücklauf-Leitung ohne Verengung und Verstopfung frei in den Tank zurückgeführt wird. Durch Druckerhöhung von mehr als 0,5 bar im Rücklauf wird die Ölpumpe undicht. Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Wird ein Pumpen-Einrohrbetrieb für notwendig erachtet, so ist die Rücklauf-Schlauchleitungsmutter (2) zu lösen und die By- Pass Schraube (3) zu entfernen.
- Page 17 3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA ANMERKUNGEN WICHTIGER HINWEIS – Leiterdurchmesser 1 mm NULLEITER NICHT MIT DER – Die vom Installateur ausgeführten elektrischen Verbindungen müssen PHASE VERWECHSELN den Lokalen Bestimmungen entsprechen. (Siehe Seite 4). Die automatische Absperrung (230V - 0,5 A max.) an den N –...
- Page 18 BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, ihrer Temperatur und der mittlenen Kesseltemperatur.
- Page 19 RBRENNERKOPFEINSTELLUNG (siehe Abb. 12, Seite 6) Sie ist vom Öldurchsatz abhängig und wird ausgeführt, indem man die Einstellschraube (6) im Uhrzeigersinn oder entgegen dem Uhrzeigersinn soweit dreht, bis die auf der Einstellspindel markierte Raste (7) mit der Kante am Düsenstock (1) übereinstimmt. –...
- Page 20 4.4 BETRIEBSABLAUF Störabschaltung wegen Störabschaltung Normal Nichtzündung wegen Nichtabschaltens 1. Stufe Thermostat 2. Stufe Thermostat Motor Zündtransformator 1. Stufe Ventil 1. Stufe Flamme 2. Stufe Ventil 2. Stufe Flamme Störlampe Störabschaltung wegen nicht ÷ ÷ ÷ erfolgter Zündung D6042 Wird durch die Kontrollampe am Steuer- und Überwachungsgerät signalisiert (4, Abb. 1, S. 1). In diesem Fall fährt der Brenner nicht wieder an, da eine besonders schwerwiegende Störung vorliegt.
- Page 21 STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und Abhilfemöglichkeiten für Störungen, die den Betrieb des Brenners beeinflussen oder einen nicht ordnungsgemäßen Betrieb des Brenners verursachen könn- ten. In den meisten Fällen führt eine Störung zum Aufleuchten der Kontrolleuchte in der Entstörtaste des Steuergeräts (4, Abb.
-
Page 22: Table Des Matières
SOMMAIRE DESCRIPTION DU BRULEUR..1 FONCTIONNEMENT....1.1 Matériel fourni ..... 1 4.1 Réglage de la combustion . -
Page 23: Donnees Techniques
DONNEES TECHNIQUES 2.1 DONNEES TECHNIQUES TYPE 394 T1 ÷ ÷ Débit - Puissance thermique 5,5 / 7 15 kg/h – 65 / 83 178 kW ÷ Combustible Fioul domestique, viscosité 4 6 mm /s à 20°C ± Alimentation électrique Monophasée, 230 V 50Hz Moteur 2 A absorbés –... -
Page 24: Installation
INSTALLATION 3.1 FIXATION A LA CHAUDIERE D5012 Fig. 2 Fig. 4 S7071 D5025 Fig. 3 Fig. 5 Insérer sur la bride (1) la vis et deux écrous, (voir fig. 3). Elargir, si nécessaire, les trous dans le joint isolant (4), (voir fig. 4). Fixer sur la plaque de la chaudière (3) la bride (1) par l’intermédiaire des vis (5) et (si nécessaire) des écrous (2) en interposant le joint isolant (4), (voir fig. -
Page 25: Installation Hydraulique
3.3 INSTALLATION HYDRAULIQUE IMPORTANT: Avant de mettre en fonction le brûleur il faut s’assurer que le tube de retour du combustible ne soit pas obstrué. Une contre- pression excessive provoquerait la rupture de l’organe d’étan- chéité de la pompe. La pompe est prévue pour un fonctionnement en bitube. Pour le fonctionnement en mono-tube, il faut dévisser l’écrou de retour (2), enlever la vis de by-pass (3) et ensuite revisser l’écrou (2), (voir fig. -
Page 26: Raccordements Électriques
3.4 RACCORDEMENTS ELECTRIQUES NOTES: ATTENTION – Section conducteurs 1 mm NE PAS INVERSER LE – Les branchements électriques exécutés par l’installateur NEUTRE AVEC LA PHASE doivent respecter le règlement en vigueur dans le Pays. (Voir page 4). Brancher le dispositif automatique d’arrêt (230V - 0,5A max.) au bornier N - T2 de la fiche 7 pôles. -
Page 27: Fonctionnement
FONCTIONNEMENT 4.1 REGLAGE DE LA COMBUSTION Conformément à la Directive rendement 92/42/CEE, suivre les indications du manuel de la chaudière pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et CO , dans les fumées, leur température et celle moyenne de l’eau de la chaudière. -
Page 28: Réglage Des Électrodes
REGLAGE TETE DE COMBUSTION (voir fig. 12, page 6) Est en fonction du débit du brûleur et on l’obtient en tournant la vis (6) jusqu’à ce que l’index sur la tige de régla- ge (7) concorde avec le plan (1) sur le groupe porte-gicleur. –... -
Page 29: Programme De Mise En Marche
4.4 PROGRAMME DE MISE EN MARCHE Mise en sécurité due Mise en sécurité due Normal à non allumage à non extinction ère Therm. 1 allure ème Therm. 2 allure Moteur Transf. d’allumage ère Vanne 1 allure ère Flamme 1 allure ème Vanne 2 allure... -
Page 30: Pannes / Remedes
PANNES / REMEDES La liste ci-dessous donne un certain nombre de causes d’anomalies et leurs remèdes. Problèmes qui se traduisent par un fonctionnement anormal du brûleur. Un défaut, dans la grande majorité des cas, se traduit par l'allumage du signal sur le bouton de réar- mement manuel de la boîte de commande et de contrôle (4, fig. - Page 31 INDEX BURNER DESCRIPTION ... . . 1 WORKING ..... . . 1.1 Burner equipment.
- Page 32 TECHNICAL DATA 2.1 TECHNICAL DATA TYPE 394 T1 Output - Thermal power 5.5 / 7 – 15 kg/h 65 / 83 – 178 kW Fuel Light oil, viscosity 4 – 6 mm /s at 20 °C ± Electrical supply Single phase, 230 V 50Hz Motor Run current 2 A - 2730 rpm - 286 rad/s...
- Page 33 INSTALLATION 3.1 BOILER FIXING D5012 Fig. 2 Fig. 4 S7071 D5025 Fig. 3 Fig. 5 Put on the flange (1) the screw and two nuts, (see fig. 3). Widen, if necessary, the insulating gasket holes (4), (see fig. 4). Fix the flange (1) to the boiler door (3) using screws (5) and (if necessary) the nuts (2) interposing the insulating gasket (4), (see fig.
- Page 34 3.3 HYDRAULIC SYSTEMS WARNING: Before starting the burner make sure that the return pipe-line is not clogged. An excessive back pressure would cause the damage of the pump seal. The pump is designed to allow working with two pipes. In order to obtain one pipe working it is necessary to unscrew the return plug (2), remove the by-pass screw (3) and then screw again the plug (2), (see fig.
- Page 35 3.4 ELECTRICAL WIRING NOTES: WARNING – Wires of 1 mm section. DO NOT EXCHANGE – The electrical wiring carried out by the installer must be in NEUTRAL WITH PHASE compliance with the rules in force in the Country. (See page 4). Connect the automatic shut-off device (230V - 0.5A max.) to the clamps N - T2 of the 7 pin plug.
- Page 36 WORKING 4.1 COMBUSTION ADJUSTMENT In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjustment and testing must be carried out observing the instruction manual of the boiler, including verification of the CO and concentration in the flue gases, their temperatures and the average temperature of the water in the boiler. To suit the required appliance output, choose the proper nozzle and adjust the pump pressure, the setting of the combustion head, and the air damper opening in accordance with the following schedule.
- Page 37 COMBUSTION HEAD SETTING (see fig. 12, page 6) It depends on the output of the burner and is carried out by rotating clockwise or counterclockwise the set- ting screw (6) until the set-point marked on the regulating rod (7) is level with the outside plane of the nozzle-holder assembly (1).
- Page 38 4.4 BURNER START-UP CYCLE Lock-out due to Lock-out due to Normal failure to light failure to shut-down stage therm. stage therm. Motor Ignition transformer stage valve stage flame stage valve stage flame Lock-out lamp Lock-out due to failure to shut-down 20 –...
- Page 39 FAULTS / SOLUTIONS Here below you can find some causes and the possible solutions for problems that could cause a failure to start or a bad working of the burner. A fault usually makes the lock-out lamp light which is situated inside the reset button of the control box (4, fig.
