- Page 1 Manuel d’utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.adj.eu...
- Page 2 © 2019 ADJ Products, LLC tous droits réservés. L'information, les spécifications, diagrammes, images et instructions sont sous réserve de modifications sans préavis. Les produits ADJ, le logo LLC et les noms et références identifiant des produits sont des marques d’ADJ Products, LLC. La protection des droits d'auteur inclus toute forme, matière, matériel et information protégeables désormais autorisés par la loi statutaire ou...
-
Page 3: Table Des Matières
ENTRETIEN ..............................24 SPÉCIFICATIONS ............................24 RoHS- Une contribution sans précédent à la préservation de l’environnement ..........25 DEEE – Déchets d’équipements électriques et électroniques ................. 25 NOTES ................................26 A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 3... -
Page 4: Introduction

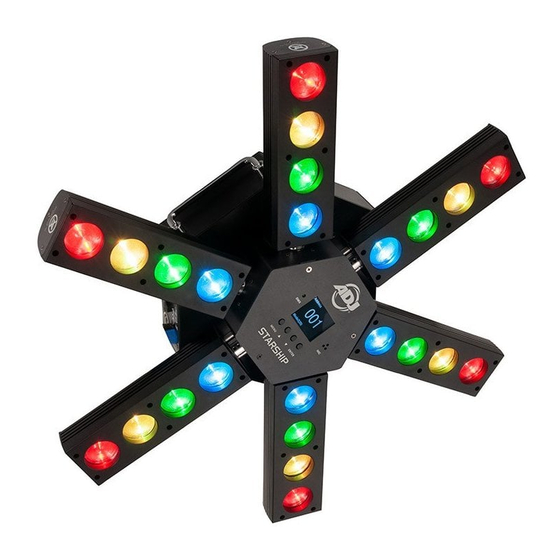

Veuillez ne pas renvoyer cette unité à votre revendeur agréé avant d’avoir contacté notre service clientèle. Introduction : Le STARSHIP est un effet central puissant à sources LED. Pour optimiser le fonctionnement de cet appareil, veuillez lire attentivement les instructions d’utilisation reprises dans ce manuel afin de vous familiariser avec les manipulations de base de cette unité. -
Page 5: Caractéristiques
• Deux modes DMX : mode 22 canaux et mode 120 canaux. • Chainage de l’alimentation (voir page 23) Inclus : 2 lyres de suspension Omega Quicklock 1 x câble d’alimentation Power Twist A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 5... -
Page 6: Consignes De Sécurité
C. l’unité a été exposée à la pluie ou à l’eau ; D. l’appareil ne semble pas fonctionner normalement ou montre des signes de fonctionnement anormal. E. L’appareil est tombé et/ou a été soumis à des manipulation extrêmes. A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 6... -
Page 7: Panneau De Contrôle
6. Bouton ENTER 7. Micro intégré 8. Sortie d’alimenttion Power Twist 9. Entrée d’alimentation Power Twist 10. Fusible 5A 11. Sortie DMX 3 broches 12. Entrée DMX 3 broches A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 7... -
Page 8: Installation
INSTALLATION Le Starship est totalement opérationnel dans trois positions de montage différentes, suspendu à l'envers, monté latéralement sur une structure ou posé sur une surface plane et à niveau. Assurez- vous que cet appareil est maintenu à au moins 12m (40 pieds) de tout matériau inflammable (décoration, etc.). - Page 9 INSTALLATION A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 9...
-
Page 10: Configuration Dmx
DMX sait qu’il doit envoyer les DATA affectées à l’adresse 1 à cette unité, où qu’elle se trouve dans la chaîne DMX. Exigences de câble DATA (câble DMX) (pour fonctionnement DMX) : Le STARSHIP peut être piloté via le protocole DMX-512. Le STARSHIP compte 2 modes de canaux DMX, veuillez-vous référer aux pages 12-16 pour les différents modes. -
Page 11: Adressage Dmx
Dans le cas du STARSHIP, en mode 22 canaux, vous devez régler l'adresse DMX de départ de la première unité sur 1, la deuxième unité sur 23 (1 + 22), la troisième unité sur 45 (23 + 22), etc. (Voir le tableau ci-dessous pour plus de détails.) - Page 12 000 - 255 VERT (Zone 8) 0 - 100% 000 - 255 BLEU (Zone 8) 0 - 100% 000 - 255 BLANC (Zone 8) 0 - 100% MODES DMX A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 12...
- Page 13 ROUGE (Zone 22) 0 - 100% 000 - 255 VERT (Zone 22) 0 - 100% 000 - 255 BLEU (Zone 22) 0 - 100% 000 - 255 BLANC (Zone 22) 0 - 100% A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 13...
- Page 14 232 – 239 Mélange de couleur 17 240 – 247 Mélange de couleur 18 248 – 255 Mélange de couleur 19 GRADATEUR COULEUR ARRIÈRE-PLAN 0% – 100% 000 - 255 A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 14...
- Page 15 008 – 012 Scène statique 1 013 – 017 Scène statique 2 018 – 022 Scène statique 3 023 – 027 Scène statique 4 028 – 032 Scène statique 5 A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 15...
- Page 16 (1) Le canal 12 « Macros CTO » fonctionne avec le canal 19 « Mode Formes » (2) Le canal 14 « Macros Couleur Arrière=Plan » fonctionne avec le canal 12 « Macros CTO » et le canal 19 « Mode Formes » A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 16...
-
Page 17: Menu Système
MENU SYSTÈME Ménu système : Le STARSHIP comprend un panneau de contrôle avec un affichage facile à utiliser doté d’un menu système où tous les réglages et ajustements nécessaires sont effectués. (Voir image ci-dessous) En fonctionnement normal, une pression sur la touche MENU permet d’accéder au menu principal de l’appareil. Une fois dans le menu principal, vous pouvez naviguer parmi les différentes fonctions et accéder aux sous-menus avec les... -
Page 18: Menu Système (Suite)
Fine / Shape Mode / Shape Speed / Tilt Speed / Ctrl Function Software Version X.XX Version du logiciel interne Notes : (1) Les options des valeurs DMX dépendent du Mode DMX configuré A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 18... - Page 19 PERSONALITY – Les sous-menus de PERSONALITY sont les suivants : Master, Slave, Status Settings, Dim Modes, LED Refresh Rate, Gamma, Reset All Motors, Display et Service. Master/Slave : Dns ces deux sous-menus vous pouvez configurer le Starship pour qu’il agisse comme unité maìtre ou esclave dans une configuration maìtre-esclave de plusieurs appareils STARSHIP. Note : La configuration «...
- Page 20 NOTE : « No DMX Status » dans le menu « PERSONALITY » doit être configuré sur « Manual » si vous désirez utiliser le contrôle manuel. AUTO : Ce menu permet de faire fonctionner le STARSHIP en mode programme automatique. Ce mode peut aussi tourner en mode musical avec réglage de la sensibilité au son.
-
Page 21: Mode Automatique
MODE AUTOMATIQUE Mode Automatique/Mode Musical Cette fonction permet de faire fonctionner le STARSHIP en mode autonome automatique. Le programme peut tourner normalement ou en mode musical avec une sensibilité au son réglable. 1. Appuyez sur le bouton MENU pour accéder au menu principal. Utilisez les boutons UP ou DOWN jusqu »à... -
Page 22: Disposition Des Leds
DISPOSITION DES LEDS COURBES DE GRADATION A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 22... -
Page 23: Dimensions
L’unité ne répond pas au son : 1. Les sons faibles ou aigus peuvent ne pas activer l’unité. 2. Assurez-vous d’avoir activé le mode musical et ajusté la sensibilité au son. A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 23... -
Page 24: Entretien
À noter : Les propriétés et améliorations dans la conception de cette unité ainsi que ce manuel sont sujettes à changement sans notice écrite préalable. A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 24... -
Page 25: Rohs- Une Contribution Sans Précédent À La Préservation De L'environnement
électriques ou électromagnétiques – en un mot, tout appareil que nous pouvons retrouver dans nos foyers ou au bureau. En tant que fabricants de produits des marques AMERICAN AUDIO, ADJ, ELATION Professional et ACCLAIM Lighting, nous devons nous conformer à la directive RoHS. Par conséquent, deux ans même avant l’entrée en vigueur de cette directive, nous nous sommes mis en quête de matériaux alternatifs et de procédés de... -
Page 26: Notes
Tel: 323-582-2650 / Fax: 323-725-6100 Web: www.adj.com / E-mail: info@adj.com Suivez-nous sur : A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade facebook.com/americandj The Netherlands twitter.com/americandj youtube.com/adjlighting www.adj.eu A.D.J. Supply Europe B.V. – www.adj.eu –STARSHIP - Manuel d’utilisation Page 26...
