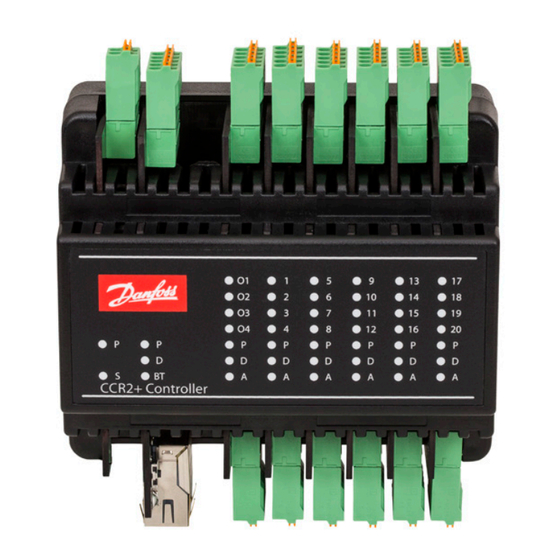

- Page 1 Guide d’utilisation Régulateur CCR2+ Régulateur maître Unité esclave FRANÇAIS CCR2+ Régulation du processus de désinfection et enregistrement de la température www.danfoss.fr © Danfoss | 2019.03 VI.D3.C2.04 | 1...
- Page 2 Fig. 3a Installation avec régulateur CCR2+ (maître) et unité esclave CCR+ (plus de 20 colonnes) ECL... S... V... MTCV MTCV MTCV MTCV MTCV MTCV MTCV MTCV 24 V c.c. 24 VDC Fig. 3b 2 | © Danfoss | 2019.03 VI.D3.C2.04...
- Page 3 C – Commun dédié aux actionneurs V9-12 G – Masse commune dédiée aux sondes S13-16 V9-12 V9..V12 – Sorties vers actionneurs S17-20 S17..S20 – Entrées depuis sondes G – Masse commune dédiée aux sondes S17-20 VI.D3.C2.04 © Danfoss | 2019.03 | 3...
- Page 4 Sondes de température des colonnes S1 à S20 S0 – Capteur B2 – Arrêt désinf. principal Type de sonde – Pt 1000 B3 – Alarme extérieure Pt 1000 Fig. 4b Schéma de raccordement – Régulateur maître CCR2+ 4 | © Danfoss | 2019.03 VI.D3.C2.04...
- Page 5 V29..V32 – Sorties vers actionneurs G – Masse commune dédiée aux sondes C – Commun dédié aux actionneurs S33-36 S33..S36 – Entrées depuis sondes V30-36 V33..V36 – Sorties vers actionneurs G – Masse commune dédiée aux sondes VI.D3.C2.04 © Danfoss | 2019.03 | 5...
- Page 6 B2 – Arrêt désinf. B2 - stop dis. B3 – Alarme extérieure B3 - ext. alarm TEMP S . 0 Fig. 7 Raccordement de deux CCR2+ à une sonde individuelle S0 en mode cascade 20180904 6 | © Danfoss | 2019.03 VI.D3.C2.04...
- Page 7 B2 – Arrêt désinf. B2 - stop dis. B3 – Alarme extérieure B3 - ext. alarm TEMP S . 0 Fig. 9 Raccordement de deux CCR2+ à une sonde SO en parallèle 20180904 VI.D3.C2.04 © Danfoss | 2019.03 | 7...
-
Page 8: Description Du Produit
: 24 V 10 VA (régulateur) + 7 VA*/par actionneur Exemple (bâtiment avec 20 colonnes) : 10 VA (pour régulateur) + 7 VA x 20 actionneurs = 150 VA 8 | © Danfoss | 2019.03 VI.D3.C2.04... -
Page 9: Mise Sous Tension Du Régulateur
2. Allez dans « Properties » -> « Internet Protocol Version 4 (TCP/IPv4) » 3. Configurez l’adresse IP : 4. Confirmez en cliquant sur « OK » et fermez le menu sur PC. VI.D3.C2.04 © Danfoss | 2019.03 | 9... -
Page 10: Exécuter L'application Ccr2
• Corrections : réglages d’étalonnage de la sonde Une liste à jour de réglages pour le firmware donné de température est disponible sur le site Internet de Danfoss. • Scheduler : réglages de planification • Tests : outil de test des sorties de l’appareil •... - Page 11 Place dans le classement de la progression de la désinfection des colonnes (lors de la division, le système InGroup poursuivra la désinfection avec les colonnes les mieux classées) Disinfection % de progression de la désinfection de la colonne VI.D3.C2.04 © Danfoss | 2019.03 | 11...
-
Page 12: Menu " Installer "
Ce réglage est utilisé pour la sortie d’alarme de température lorsque la température réelle dans le système temperature dépasse l’écart supérieur et inférieur par rapport à la température requise. Réglage en usine : 55 °C 12 | © Danfoss | 2019.03 VI.D3.C2.04... - Page 13 Outil utile pour calculer les corrections de câble en sélectionnant la longueur de câble (m) et la section Calculator de câble (mm²) Save settings Cliquez sur « Save Settings » pour confirmer les modifications. VI.D3.C2.04 © Danfoss | 2019.03 | 13...
-
Page 14: Menu " Tests "
Cliquez sur « Save Settings » pour confirmer les modifications. Remarque : si l’adresse IP est modifiée sur le régulateur CCR+, cette modification doit également être appliquée aux réglages du réseau local du PC. 14 | © Danfoss | 2019.03 VI.D3.C2.04... -
Page 15: Menu " Firmware "
Pour mettre à jour le CCR2+ avec le nouveau firmware, commencez par télécharger le fichier Web) (suite) Upgrade of firmware du firmware sur le site Internet de Danfoss. Suivez ensuite la procédure suivante : « Browse file » -> « Start upgrade! » Reset settings to default Pour rétablir tous les réglages par défaut (à... -
Page 16: Régulateur Ccr2
être écrites dans les adresses de démarrage : - de 300 à 303 - de 300 à 303 - de 400 à 421 - de 400 à 421 - de 600 à 620 - de 600 à 620 VI.D3.C2.04 16 | © Danfoss | DHS-SRMT/SI | 2019.03...
