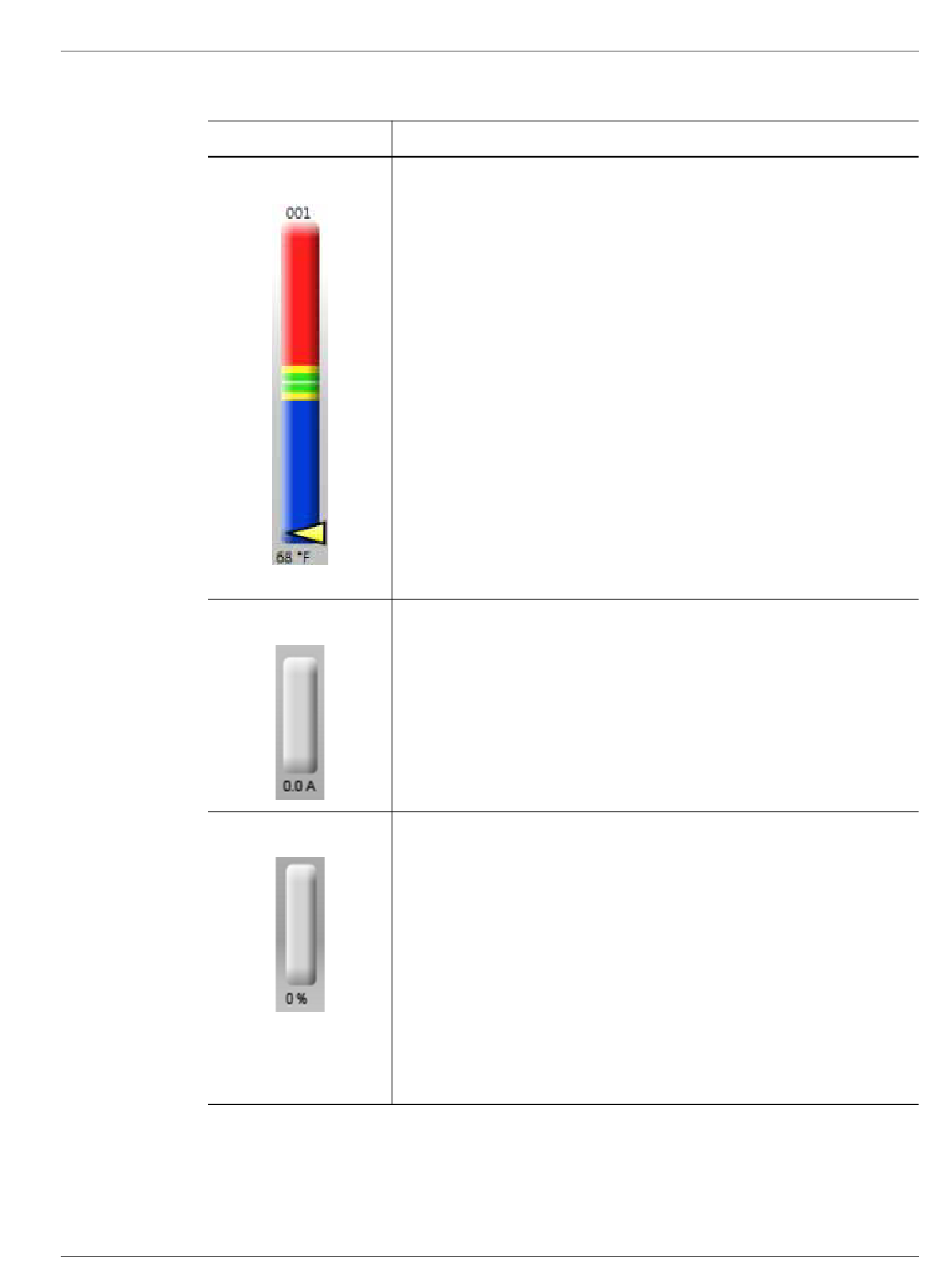

Tableau 7-2 Descriptions des barres
Élément
Barres de température
Barres d'ampérage
Barres de puissance
Chaque barre à l'écran représente une zone de contrôle de la
température. Chaque barre est étiquetée ci-dessus avec le numéro
de la zone. Le texte affiché en bas de chaque barre correspond à la
température réelle de cette zone.
Les différentes couleurs de chaque barre ont une signification différente.
•
La région en vert représente la fenêtre de moulage.
•
Le trait fin en blanc représente la consigne.
•
La flèche représente la température réelle.
-
Si la flèche est jaune, cela signifie que la température ne
se trouve pas dans la plage graphique.
-
Si la flèche est noire et divise la ligne, la température
est au point de consigne.
•
La région en jaune de la barre de la zone représente les plages
d'alarme.
•
Les régions en rouge et bleu de la barre de la zone représentent les
plages d'interruption.
•
Une barre grise vide indique que la zone est désactivée.
Les barres d'ampérage se situent en dessous des barres de zone. Elles
indiquent l'ampérage consommé par chaque zones de chauffe. Le texte
affiché au bas de chaque barre représente la lecture actuelle du courant
de cette zone.
Les barres de puissance se situent en dessous des barres d'ampérage.
Celles-ci indiquent le pourcentage de puissance fourni aux zones de
chauffe. Le texte affiché au bas de chaque barre représente le
pourcentage de puissance réelle fournie à cette zone.
•
Si une zone est en mode Régulation automatique (circuit fermé), la
barre se remplit d'orange en fonction du pourcentage de puissance
de sortie.
•
Si une zone est en mode Régulation manuelle (circuit ouvert), la
barre se remplit de vert en fonction du pourcentage de puissance
de sortie.
•
Si une zone est en mode Surveillance, la barre restera grise (il n'y a
pas de puissance de sortie pour les zones en mode Surveillance).
Description
57
