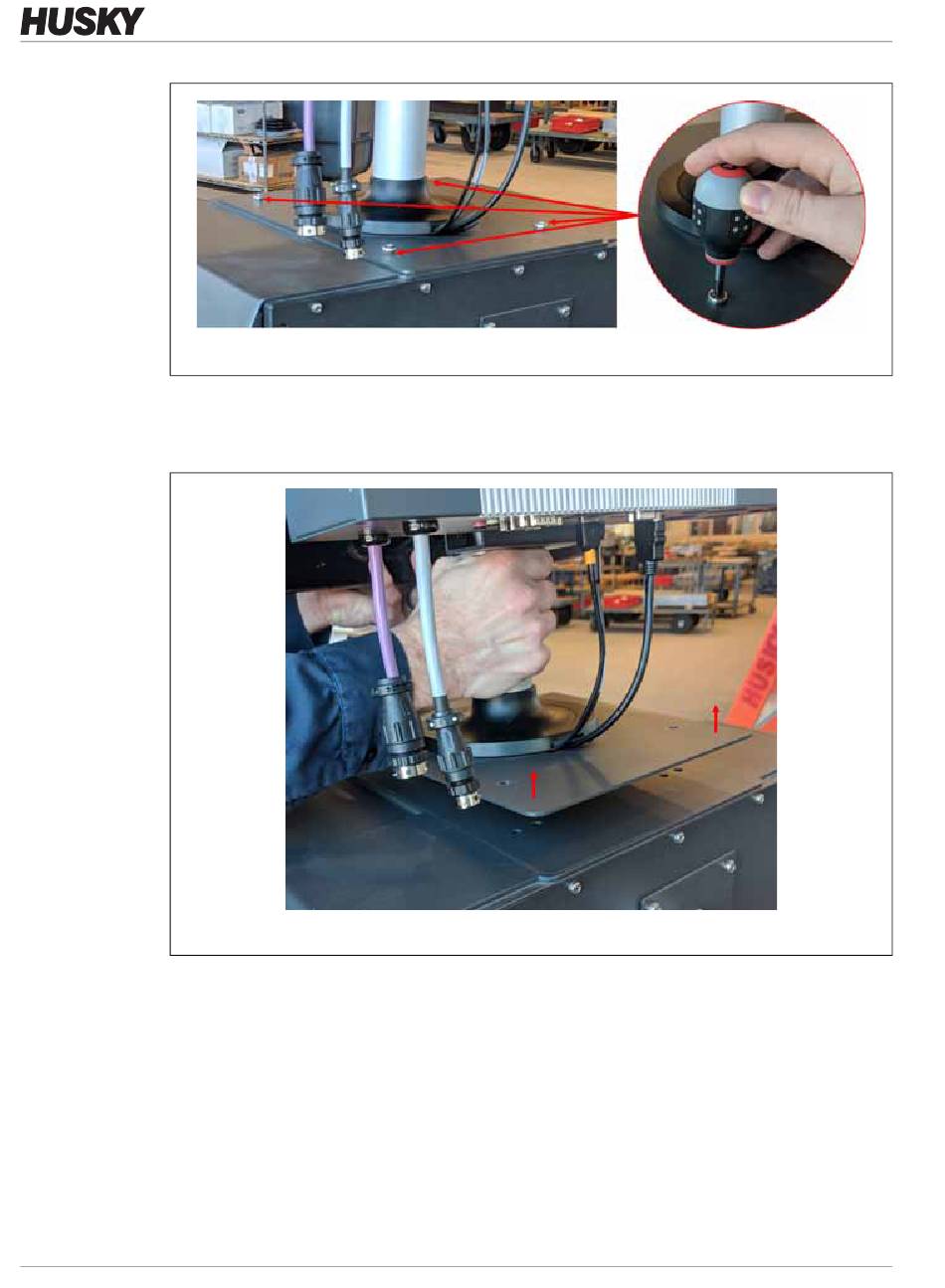

Figure 15-21 Retrait des vis de l'interface opérateur
5.
Figure 15-22 Retirez interface opérateur
6.
7.
8.
9.
224
Tenez fermement l'interface opérateur au niveau du poteau de montage argenté et
soulevez délicatement l'unité de la partie supérieure de l'unité centrale. Veuillez-vous
reporter à Figure 15-22.
Lorsque vous installez l'interface opérateur de remplacement, tenez fermement
l'interface opérateur au niveau du poteau de montage argenté lorsque vous le soulevez.
Placez l'interface opérateur sur le dessus de l'unité centrale.
Alignez les quatre trous de vis dans la plaque de base avec les trous dans la partie
supérieure de l'unité centrale.
Installez les quatre vis et serrez-les avec un tournevis cruciforme n°4.
REMARQUE : Cette étape nécessitera l'utilisation d'un tournevis suffisamment
court pour dégager l'unité MCU localisée au-dessus des deux vis
de fixation arrière.
