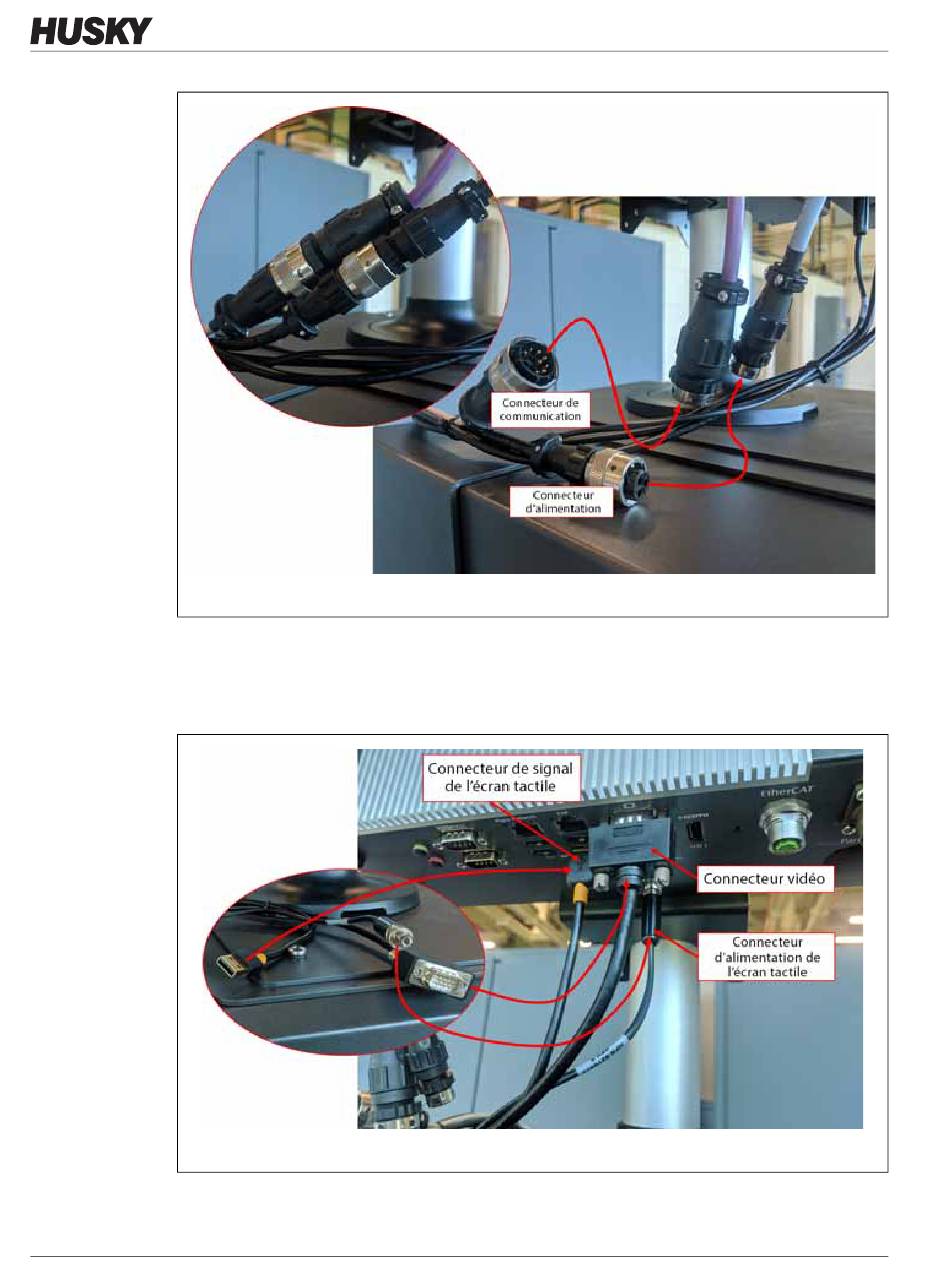

Figure 15-33 Câbles d'alimentation et de communication
7.
Figure 15-34 Câbles du signal de l'écran tactile, de la vidéo de l'écran et de l'alimentation de l'écran
8.
232
Branchez le connecteur du câble de signal de l'écran tactile, le connecteur du câble
vidéo de l'écran tactile et le connecteur du câble d'alimentation de l'écran tactile au
connecteur de l'écran tactile, au connecteur LCD 12 VDC et au connecteur VGS sur la
partie inférieure de l'unité MCU. Veuillez-vous reporter à
Utilisez des attaches pour maintenir les longueurs de câbles entre l'écran tactile, l'unité
centrale de commande et l'unité MCU. Assurez-vous que tous les câbles sont éloignés
Figure 15-34.
