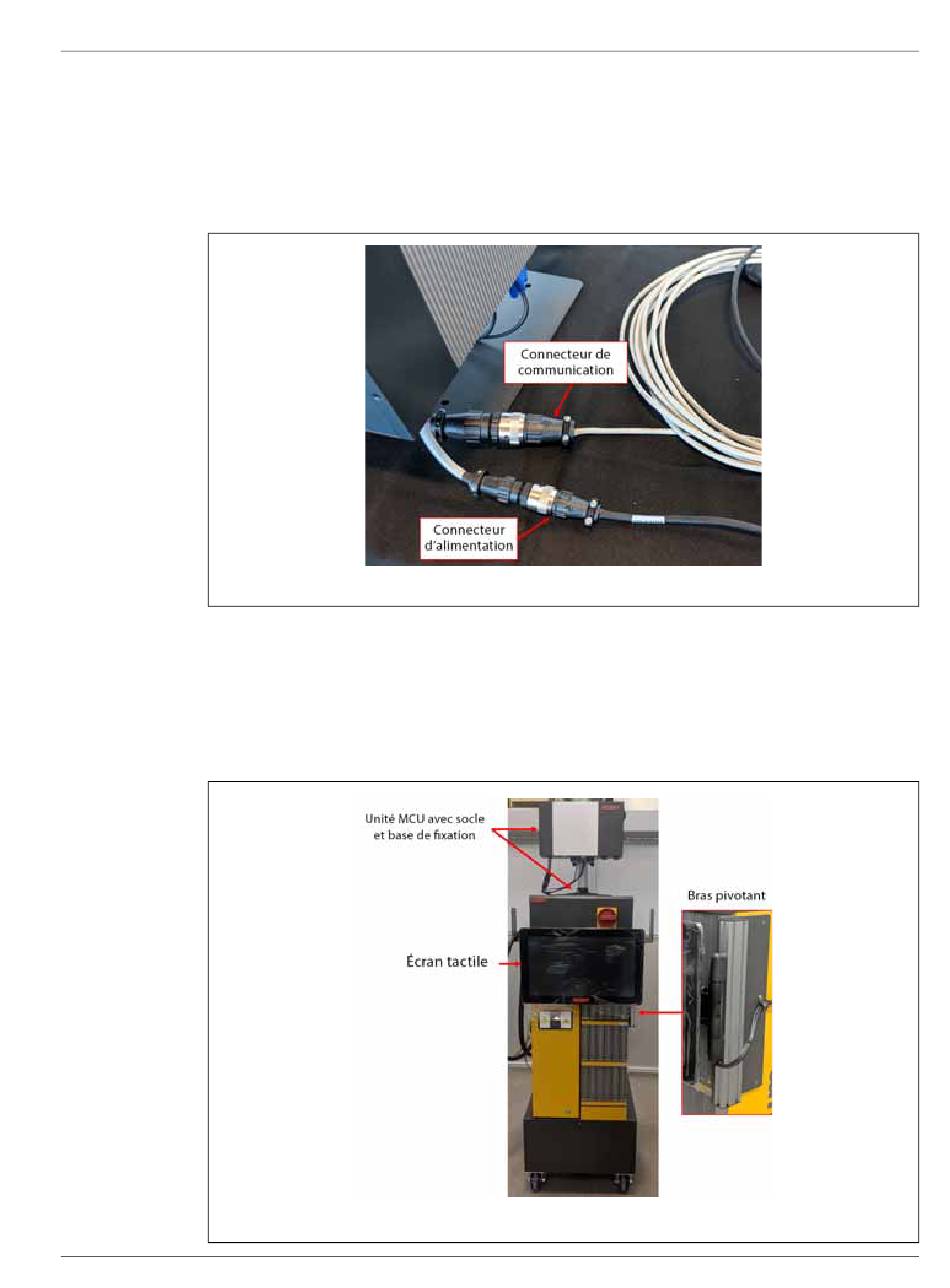

Figure 15-29 Interface opérateur à distance – Branchement du câble de l'unité MCU
10. Si nécessaire, retirez l'équipement de mise hors tension et de consignation
11. Mettez le système sous tension à l'aide de l'interrupteur principal.
15.4.5 Installez l'interface opérateur de remplacement monté
Figure 15-30 Interface opérateur de remplacement monté
Branchez l'extrémité mâle du câble de communication de 7,6 m (25 pieds) au
connecteur de communication femelle situé au dos de l'unité MCU de l'interface
opérateur. Veuillez-vous reporter à
Branchez l'extrémité femelle du câble d'alimentation de 7,6 m (25 pieds) au connecteur
d'alimentation mâle sur le bas de l'unité MCU de l'interface opérateur. Veuillez-vous
reporter à Figure 15-29.
de l'interrupteur principal.
Figure 15-29.
