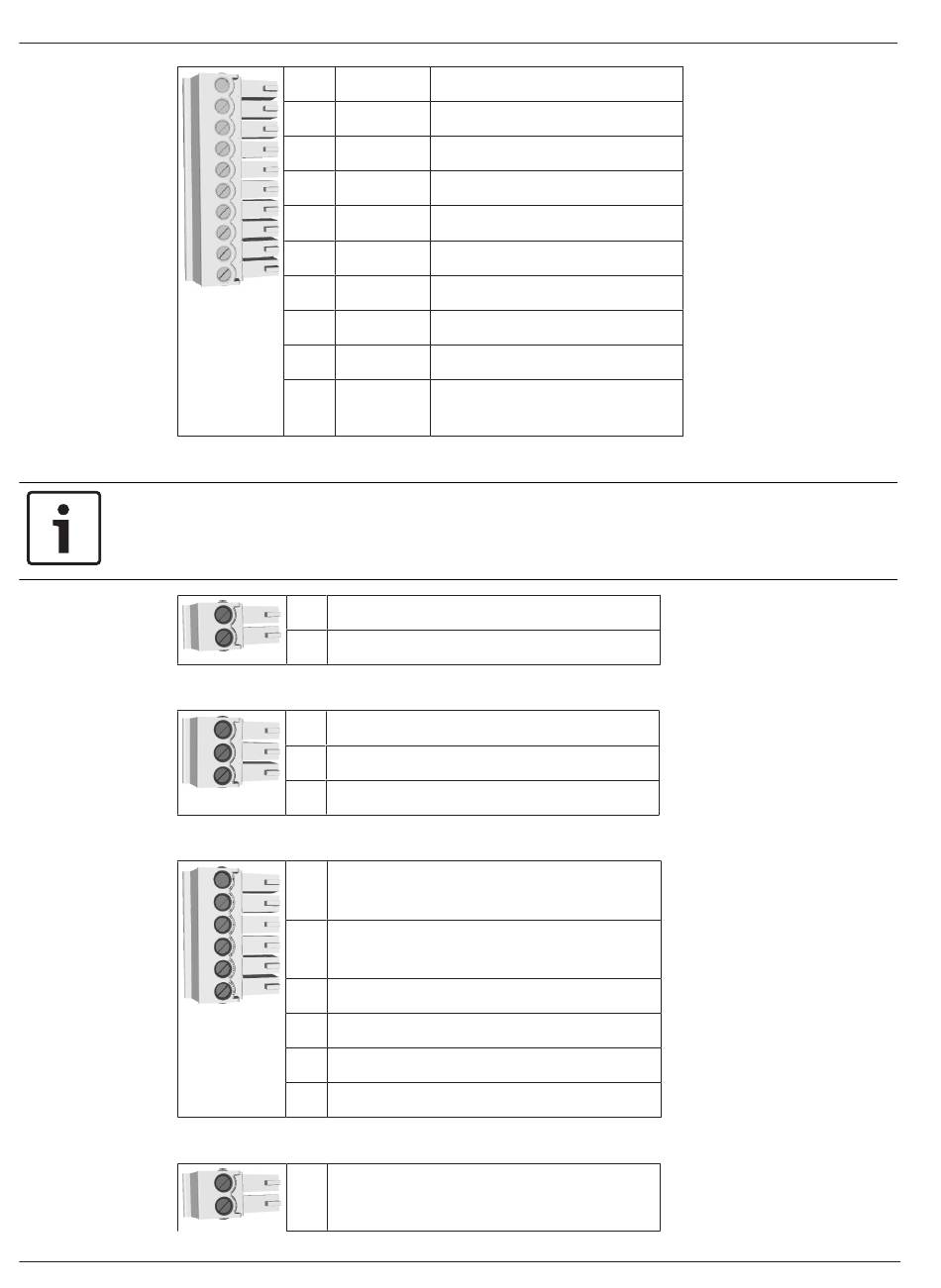

Tab. 7.4: Interface Wiegand AMC
Remarque!
Pour les paramètres du lecteur, reportez-vous au manuel du lecteur correspondant.
Tab. 7.5: Entrée analogique
Tab. 7.6: Sortie de relais
Tab. 7.7: Hôte/Interface d'extension
2020-01 | V02 |
1 rouge Alimentation du lecteur (12 V)
2 noir Alimentation du lecteur (0V)
3 vert Data0
4 blanc Data1
5 drainage Blindage
6 orange LED verte
7 marron LED rouge
8 jaune Sirène
9 bleu Fixe
10 violet Carte présente
1 Entrée analogique, entrée
2 Entrée analogique, sortie
1 Sortie de relais, normalement ouvert
2 Sortie de relais, commun
3 Sortie de relais, normalement fermé
1 Alimentation pour périphériques externes
(10 - 30 V)
2 Alimentation pour périphériques externes
(0 V)
3 Blindage
4 Données RxTx+
5 Données RxTx-
6 Masse (PAG)
1 Contact d'autosurveillance, entrée
