  • Page 1 AMC2 4W APC-AMC2-4WCF Manuel d’installation...

  • Page 3: Table Des Matières

    Informations importantes Explication des symboles figurant dans le présent document Internet Consignes de sécurité Consignes de sécurité importantes Consignes de sécurité Déballage Introduction Description de l'AMC2 4W Configuration de l'équipement Caractéristiques de performance Présentation du système Caractéristiques techniques Installation Montage Démontage Ouverture du boîtier...
  • Page 4 Connexion des sorties de relais 5.15 Connexion des dispositifs à entrée analogique 5.16 Protection contre les accès non autorisés Fonctionnement Affichage de l'état de l'AMC2 4W Configuration de l'interface Ethernet Réinitialisation de l'AMC2 4W 6.3.1 Réinitialisation du logiciel 6.3.2 Réinitialisation de la configuration réseau Annexe Périphériques AMC2 et leurs documents...

  • Page 5: Informations Importantes

    Rien dans la présente licence ne constitue une renonciation aux droits de Bosch vis-à-vis des lois en vigueur aux États-Unis en matière de copyright ou de toute autre loi fédérale ou étatique. Pour toute question concernant la présente licence, veuillez écrire à...

  • Page 6: Internet

    | Informations importantes AMC2 4W REMARQUE ! Remarques importantes – Il conviendra d'en tenir compte afin de garantir un fonctionnement et une programmation sans problème. Des conseils et des raccourcis peuvent également figurer dans les remarques en question. Internet...

  • Page 7: Consignes De Sécurité

    AMC2 4W Consignes de sécurité | fr Consignes de sécurité REMARQUE ! Pour concevoir un système homologué UL, reportez-vous à la documentation se trouvant dans le dossier « _UL », sur le CD fourni. Consignes de sécurité importantes Lisez, suivez et conservez les instructions - Avant d'utiliser l'appareil, veuillez lire et suivre scrupuleusement l'ensemble des instructions de sécurité...
  • Page 8 | Consignes de sécurité AMC2 4W Dégâts nécessitant réparation - Débranchez votre appareil de l'alimentation principale AC ou DC et confiez sa réparation à du personnel qualifié dans les cas suivants : – Détérioration du cordon ou de la fiche d'alimentation.

  • Page 9: Consignes De Sécurité

    AMC2 4W Consignes de sécurité | fr conformes à la norme EN/UL 60950. – Concernant les modèles nécessitant une source d'alimentation limitée, utilisez une alimentation conforme à la norme EN/UL 60950. L'utilisation d'autres types de source d'alimentation est susceptible d'endommager l'appareil, voire de provoquer un incendie ou une électrocution.
  • Page 10 | Consignes de sécurité AMC2 4W AVERTISSEMENT ! Risque d'endommagement de l'appareil ! – Éteignez toujours l'appareil AMC2 avant d'en modifier l'installation. – Ne branchez/débranchez pas les connecteurs mâles, les câbles de données ni les connecteurs à vis lorsque l'appareil est allumé...

  • Page 11: Déballage

    Si l'une des pièces ne figure pas dans l'emballage, avertissez le service client ou un représentant de Bosch Security Systems. Le carton d'emballage est le conditionnement le plus sûr pour transporter l'appareil. Conservez-le, ainsi que les autres emballages de l'appareil, en vue d'une utilisation ultérieure.

  • Page 12: Introduction

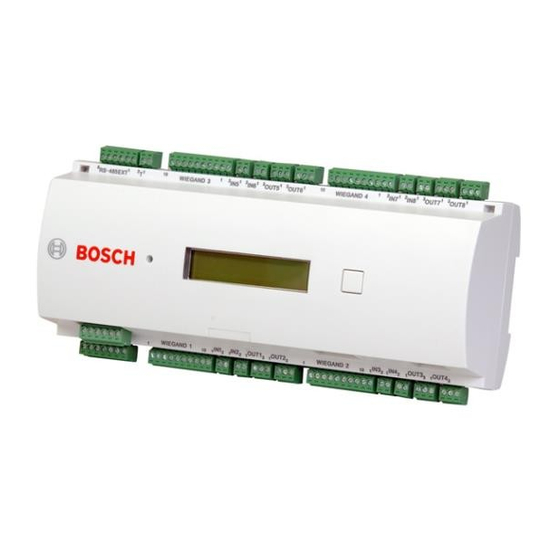

    AMC2 4W Introduction Description de l'AMC2 4W L'AMC2 4W (également appelé AMC2 ou contrôleur) est équipé de quatre interfaces indépendantes pour les lecteurs de type Wiegand . Il est capable de contrôler deux portes avec un lecteur dans chaque direction et jusqu'à quatre portes avec un lecteur dans une seule direction.
  • Page 13 Introduction | fr fiabilité excellente et d'une redondance extrêmement élevée sans coûts supplémentaires. Figure 3.2 AMC2 4W dans un système de blocage de sécurité à quatre portes L'AMC2 peut communiquer en amont vers l'ordinateur hôte, à l'aide de l'interface multipoint RS-485, RS-232 ou 10/100 Mbit/ s Ethernet.

  • Page 14: Configuration De L'équipement

    | Introduction AMC2 4W du controller ou une extension connectée. Configuration de l'équipement Figure 3.3 Carte à circuits supérieure avec affichage (face supérieure) Contact d'autosurveillance interne Interrupteur DIL pour la sélection de l'adresse RS-485 , du protocole et pour la sélection RS-232/RS-485 Pile au lithium pour la mise en mémoire tampon de la RAM...
  • Page 15 AMC2 4W Introduction | fr Cavalier : connexion hôte du sélecteur d'interface RS-485, RS-485 à deux fils ou RS-485 à quatre fils (suivant le câblage externe) Interface hôte RS-485 configurable 10. Station d'accueil pour mémoire Compact Flash 11. Interface hôte RS-232 configurable (connecteur de câble ruban) 12.

  • Page 16: Caractéristiques De Performance

    | Introduction AMC2 4W Figure 3.5 Cavalier sur la face inférieure 19. Cavalier pour le réglage de la sortie de relais sans tension (mode « sec ») ou de la mise en boucle de la tension depuis l'alimentation interne AMC2 (mode « humide »).

  • Page 17: Présentation Du Système

    (F.01U.026.573) avec alimentation sans coupure intégrée (UPS) devra être utilisé. Présentation du système Le contrôle d'accès AMC2 4W est connecté entre le système hôte de gestion et différents périphériques. Par défaut, un système hôte de gestion est connecté via Ethernet. Une connexion hôte de gestion utilisant RS-485 ou RS-232 est...
  • Page 18 Hôte AMC2 4W Lecteur Wiegand (1 - 4) Communication et alimentation Ethernet – chaque contrôleur AMC2 4W peut être étendu avec un module d'extension AMC2 4W-EXT – le nombre nécessaire d'alimentations AMC PBC-60 – le nombre nécessaire de boîtiers AMC En utilisant une interface d'extension AMC-MUX sur les connexions hôte RS485, il est possible de connecter jusqu'à...

  • Page 19: Caractéristiques Techniques

    AMC2 4W Caractéristiques techniques | fr Caractéristiques techniques Matériel – Microcontrôleur intégré (32 bits, 30 MHz) – SRAM (256 Ko) – EEPROM série – RTC (horloge temps réel) – Carte mémoire Compact Flash 2 Go – Batterie pour SRAM et RTC –...
  • Page 20 | Caractéristiques techniques AMC2 4W Alimentation 10 à 30 Vdc Affichage 64,8 mm x 13,9 mm (2,551" x 0,547") 1 ligne, 16 caractères Consommation AMC : 5 VA Périphériques : utilisation du PBC-60 – jusqu'à 55 VA – charge constante : 25 VA Connecteurs Connecteurs à...
  • Page 21 AMC2 4W Caractéristiques techniques | fr AVERTISSEMENT ! La chute de tension entre l'alimentation et l'AMC a un effet sur les interfaces AMC. Elle doit être inférieure à 2 V ! REMARQUE ! Lors de l'utilisation de plusieurs périphériques dans un système d'installation, tenez compte des valeurs minimale et maximale de l'environnement.

  • Page 22: Installation

    | Installation AMC2 4W Installation REMARQUE ! Pour concevoir un système homologué UL, reportez-vous à la documentation se trouvant dans le dossier « _UL », sur le CD fourni. Montage L'AMC2 peut être fixé sur un rail de montage standard 35 mm, via un mécanisme d'encliquetable.

  • Page 23: Démontage

    AMC2 4W Installation | fr Démontage REMARQUE ! Pour retirer l'AMC2 d'un rail de montage, retirez d'abord tous les connecteurs enfichables. Enfoncez l'AMC2 jusqu'à ce que le bord inférieur sorte du rail de montage [1]. Retirez l'extrémité inférieure de l'AMC2 du rail de montage [2].

  • Page 24: Ouverture Du Boîtier

    | Installation AMC2 4W Ouverture du boîtier REMARQUE ! Pour ouvrir l'AMC2, retirez d'abord tous les connecteurs enfichables. Le boîtier de l'AMC2 comprend un capot supérieur monté avec un dispositif de fermeture encliquetable à deux points sur un châssis. Pour ouvrir le boîtier, enfoncez les deux dispositifs encliquetables à...

  • Page 25: Fermeture Du Boîtier

    Insérez les crochets situés sur le bord inférieur du capot avant dans les saillies du bord inférieur du capot arrière en plastique [1]. Assurez-vous que le logo BOSCH n'est pas à l'envers. Le bord supérieur du capot avant est maintenant aligné...

  • Page 26: Câblage

    | Installation AMC2 4W Câblage AVERTISSEMENT ! Les câbles utilisés dans le système de contrôle d'accès AMC2 ne sont pas sujets aux interférences électriques. Toutefois, vous devez veiller à ne pas acheminer les câbles à proximité de câbles et équipements de commutation fortement sollicités. Si cela est inévitable, croisez le câble aux angles droits tous les 1...

  • Page 27: Mise À La Terre Et Blindage

    AMC2 4W Installation | fr REMARQUE ! Ces spécifications s'appliquent à l'alimentation, aux lecteurs, aux sorties de relais et à l'interface d'extension. Concernant les entrées, les valeurs de chute de tension spécifiques doivent être prises en compte. Reportez-vous au Tableau 5.3 Mise à...

  • Page 28: Interface Hôte

    Figure 5.5 Emplacement du cavalier de mise à la terre pour l'interface hôte RS-485 Les paramètres par défaut du cavalier A1 sont utilisés. Le cavalier JP1 connecte la masse interne de l'AMC2 4W à la masse de l'interface hôte RS-485. Le JP2 gère la masse du signal.

  • Page 29: Interface D'extension

    AMC2 4W Installation | fr – si une ligne partagée existe et que la masse du signal n'est pas connectée, le cavalier JP2 est configuré pour tous les périphériques (= A3) REMARQUE ! Si l'AMC2 est défini sur le mode RS-232, configurez le cavalier JP1 (= A2).

  • Page 30: Interface Ethernet

    | Installation AMC2 4W Figure 5.7 Emplacement du connecteur d'alimentation Connectez une alimentation externe (10 - 30 Vdc) pour l'appareil AMC2 à la broche 1 (positive) et à la broche 3 (négative) du connecteur à vis enfichable. Si une alimentation sans coupure (UPS) est utilisée, la sortie de relais des signaux d'alimentation correcte depuis l'UPS est connectée aux broches suivantes :...

  • Page 31: Interface Hôte Rs-485

    AMC2 4W Installation | fr Un schéma de connexion complet de l'interface hôte Ethernet est présenté dans Tableau 7.2. Figure 5.8 Emplacement de l'interface Ethernet REMARQUE ! Dès lors qu'un nouveau périphérique AMC2 est connecté à un réseau via DHCP, il peut s'écouler un certain temps avant que le nouveau périphérique AMC2 soit reconnu par le serveur distant.
  • Page 32 | Installation AMC2 4W Figure 5.9 Configuration d'un système hôte RS-485 Hôte Connexion RS-232 Convertisseur AMC-MUX Bus RS-485 AMC2 controller Les conditions suivantes s'appliquent pour un système de bus RS-485 : – Un système de bus est constitué d'une ligne de bus et/ou d'une ou plusieurs branches.
  • Page 33 AMC2 4W Installation | fr – Les périphériques sont des AMC2 connectés à l'ordinateur hôte. – La longueur maximale de câble d'une ligne de bus ne doit pas dépasser 1 200 m. – La longueur de câble des branches ne doit pas dépasser 100 m.

  • Page 34: Connexion Bifilaire Rs-485

    | Installation AMC2 4W Figure 5.10 Interface hôte RS-485 5.9.1 Connexion bifilaire RS-485 Figure 5.11 Schéma de connexion d'une connexion bifilaire RS-485 masse du signal TxRx+ TxRx- blindage | V 7.7 | 2010.01 Manuel d’installation Bosch Sicherheitssysteme GmbH...

  • Page 35: Connexion À Quatre Fils Rs-485

    AMC2 4W Installation | fr Figure 5.12 Paramètres pour les connexions bifilaires RS-485 Pour la connexion bifilaire RS-485, réglez l'interrupteur AMC- MUX DIL aux positions 3, 7 et 8 sur ON (Activé). Sur la face supérieure du panneau AMC, placez le cavalier sur les deux broches situées sur le côte droit du connecteur 8.

  • Page 36: Interface Hôte Rs-232

    | Installation AMC2 4W TxRx- masse du signal Figure 5.14 Paramètres pour une connexion à quatre fils RS-485 Pour la connexion à quatre fils RS-485, configurez l'interrupteur AMC-MUX DIL aux positions 3, 5 et 6 sur ON (Activé). Sur la face supérieure du panneau de l'AMC, placez le cavalier sur les deux broches situées sur le côté...

  • Page 37: Sélecteur Dil

    AMC2 4W Installation | fr Figure 5.15 Emplacement de l'interface série RS-232 Le contrôleur de l'AMC2 étant un PC, la connexion directe via des câbles standard est impossible. Utilisez plutôt un câble simulateur de modem. Un schéma de connexion complet de l'interface hôte RS-232 est présenté...
  • Page 38 | Installation AMC2 4W Figure 5.16 Emplacement du sélecteur des paramètres hôte | V 7.7 | 2010.01 Manuel d’installation Bosch Sicherheitssysteme GmbH...
  • Page 39 AMC2 4W Installation | fr Interrupteurs DIL Adresse Aucune (Désacti (Désacti (Désact (Désacti vé) vé) ivé) vé) (Activé) (Désacti (Désact (Désacti vé) ivé) vé) (Désacti (Activé) (Désact (Désacti vé) ivé) vé) (Activé) (Activé) (Désact (Désacti ivé) vé) (Désacti (Désacti (Activé...

  • Page 40: Rs-485 Pour Les Modules D'extension

    - voir Section 6.3.1 Réinitialisation du logiciel. 5.12 RS-485 pour les modules d'extension Le bus du module d'extension RS-485 étend l'AMC2 4W avec des modules d'E/S supplémentaires (AMC2 8I-8O-EXT, AMC2 16I-16O-EXT ou AMC2 16I-EXT) et/ou avec l'extension de l'interface lecteur AMC2 4W-EXT.
  • Page 41 AMC2 4W Installation | fr Figure 5.17 Emplacement du bus du module d'extension RS-485 Jusqu'à trois modules d'extension peuvent être connectés pour fournir des entrées et sorties supplémentaires, pour le contrôle des ascenseurs par exemple. Pour plus d'informations sur les cartes d'extension, reportez- vous aux manuels d'installation correspondants.

  • Page 42: Wiegandpour Lecteurs De Cartes

    AMC2 4W 5.13 Wiegandpour lecteurs de cartes L'AMC2 4W fournit quatre ports pour connecter au maximum 4 lecteurs avec des interfaces Wiegand. Chaque interface est connectée à l'aide d'un connecteur à vis enfichable à 10 broches (S2, S7, S14 et S19) - reportez-vous à Figure 7.3.
  • Page 43 Si votre lecteur requiert une tension autre que 12 V ou a une consommation supérieure à 200 mA, il aura besoin d'une alimentation externe. Lecteur Wiegand de type W 1 Ce schéma de câblage fait référence aux lecteurs suivants figurant dans le catalogue BOSCH : Référence ARD-ProxPointPlus 4.998.141.821 ARD-MiniProx 4.998.141.822...
  • Page 44 W1 ARD-R90-AKT00 (F.01U.030.232) et ARD-R90 (F.01U.027.003). Utilisez plutôt le guide d'installation du lecteur de carte. L'interface lecteur Wiegand de l'AMC2 4W ne fournit pas une alimentation suffisante pour l'ARD-R90. Veuillez prévoir une alimentation externe pour l'ARD-R90. Lecteur Wiegand de type W 2...
  • Page 45 AMC2 4W Installation | fr Référence ARD-AYK12 F.01U.075.408 ARD-AYJ12 F.01U.075.388 ARD-AYH12 F.01U.075.389 ARD-AYQ12 F.01U.075.390 ARD-AYCE65B F.01U.075.391 rouge Alimentation - 12 V+ noir Alimentation du lecteur - 0 V vert Données 0 blanc Données 1 (horloge) marron LED verte mauve Carte présente...
  • Page 46 | Installation AMC2 4W Le lecteur dispose d'un interrupteur DIL supplémentaire permettant de sélectionner les réglages des paramètres suivants. S1 = Activé La sirène est contrôlée par l'entrée 1. S2 = Activé La sirène est toujours configurée après la lecture des cartes.

  • Page 47: Connexion Des Sorties De Relais

    AMC2 4W Installation | fr 5.14 Connexion des sorties de relais Pour faire fonctionner les verrous ou les systèmes d'alarme, le AMC2 possède huit sorties de relais en forme de C. Les sorties seront connectées aux connecteurs à vis enfichables à...
  • Page 48 | Installation AMC2 4W Figure 5.21 Mode humide et mode sec des sorties de relais de l'AMC2 AVERTISSEMENT ! Veuillez noter les spécifications suivantes. Pour prévenir tout dommage au niveau des relais, rappelez-vous ce qui suit : – le courant de commutation maximal est de 1,25 A –...
  • Page 49 AMC2 4W Installation | fr Un schéma de connexion complet des connecteurs de sorties de relais est présenté dans le Tableau 7.6. Figure 5.22 Schéma des diodes de reprise normalement normalement ouvert/ ouvert/ normalement fermé normalement fermé commun commun charge...

  • Page 50: Connexion Des Dispositifs À Entrée Analogique

    | Installation AMC2 4W Figure 5.23 Emplacement des cavaliers de sorties de relais (face infér- ieure) REMARQUE ! Les emplacements des cavaliers 1 et 2 sont échangés en fonction des interfaces correspondantes. 5.15 Connexion des dispositifs à entrée analogique Le AMC2 dispose de huitentrées analogiques, par exemple,...
  • Page 51 AMC2 4W Installation | fr Figure 5.24 Emplacement des connecteurs d'entrée analogique L'AMC2 peut également détecter les conditions de câblage « court-circuit » et « interrompu », et déclencher une alarme si les périphériques appropriés sont connectés. 1. Porte ouverte : R 2.

  • Page 52: Protection Contre Les Accès Non Autorisés

    | Installation AMC2 4W tableau suivant indique les valeurs maximales de la résistance de câble autorisée en fonction de la combinaison de résistances utilisée. 1k5 1k8 2k2 2k7 3k9 4k7 5k6 220 220 220 210 200 1k2 260 270...
  • Page 53 AMC2 4W Installation | fr Figure 5.25 Emplacement du contact de la protection contre les accès non autorisés Bosch Sicherheitssysteme GmbH Manuel d’installation | V 7.7 | 2010.01...

  • Page 54: Fonctionnement

    | Fonctionnement AMC2 4W Fonctionnement Affichage de l'état de l'AMC2 4W L'écran à cristaux liquides fournit les informations d'état sur l'AMC2. Enfoncez le bouton « Dialog » (Boîte de dialogue) pour basculer d'un mode à un autre. Figure 6.1 Emplacement du bouton « Dialog » (Boîte de dialogue) Le mode d'affichage sélectionné...
  • Page 55 AMC2 4W Fonctionnement | fr Pouss Affichage (exemple) Description Dig. IO: :::::::::::::::: Affichage des contacts numériques : les signaux d'entrée définis seront indiqués avec l'extension supérieure, les signaux de sortie avec l'extension inférieure. Dig. I1: :::::::::::::::: Si des cartes d'E/S sont connectées, les signaux seront...

  • Page 56: Configuration De L'interface Ethernet

    | Fonctionnement AMC2 4W Configuration de l'interface Ethernet Pour configurer l'AMC2 dans un environnement réseau TCP/IP, utilisez l'outil AmcIpConfig fourni dans le répertoire suivant, sur le serveur autonome ou distant du Building Integration System : \\Runtime-drive:\MgtS\AccessEngine\AC\bin Le système de contrôle d'accès Access Personal Edition possède une entrée de cet outil dans le dossier du programme :...

  • Page 57: Réinitialisation De L'amc2 4W

    AMC2 4W Fonctionnement | fr Réinitialisation de l'AMC2 4W Tout problème doit d'abord être appréhendé directement - par exemple, vérifiez la connexion réseau, l'adresse IP et les paramètres de l'interrupteur DIL. Néanmoins, la réinitialisation aux paramètres par défaut de l'unité AMC2 peut parfois s'avérer une aide indirecte.

  • Page 58: Réinitialisation De La Configuration Réseau

    | Fonctionnement AMC2 4W 6.3.2 Réinitialisation de la configuration réseau Réinitialisez l'AMC2 comme décrit ci-dessus. Ouvrez le boîtier supérieur de l'AMC2 comme décrit dans la section 6.3 Ouverture du boîtier. Définissez l'ensemble des six interrupteurs DIL du sélecteur RS-485 sur ON (Activé), comme indiqué dans Figure 6.3.

  • Page 59: Annexe

    AMC2 4W Annexe | fr Annexe Périphériques AMC2 et leurs documents Périphérique Version Date n° AMC2 4W APC-AMC2-4W V 7.7 01.2010 AMC2 4R4 APC-AMC2-4R4 V 3.4 01.2010 AMC2 16I-16O-NET APC-AMC2-16ION V 3.3 01.2010 AMC2 DCUA APC-AMC2-DCUA V 1.4 01.2010 AMC2 4W-EXT API-AMC2-4WE V 2.7...

  • Page 60: Schémas De Connexion

    | Annexe AMC2 4W Schémas de connexion Figure 7.1 Connecteurs de la PCB supérieure Blindage Données RxTx+ Données RxTx- Masse (PAG) Données Tx+ Données Tx- Tableau 7.1 Hôte RS-485 sur la PCB supérieure TXD+ TXD- RXD+ Non connecté Non connecté...
  • Page 61 AMC2 4W Annexe | fr Figure 7.2 Schéma d'interconnexion de l'interface série RS-232 Bosch Sicherheitssysteme GmbH Manuel d’installation | V 7.7 | 2010.01...
  • Page 62 | Annexe AMC2 4W Figure 7.3 Borniers de l'AMC2 4W | V 7.7 | 2010.01 Manuel d’installation Bosch Sicherheitssysteme GmbH...
  • Page 63 AMC2 4W Annexe | fr Alimentation, DC positif (10 V - 30 V) Blindage Alimentation (0 V) Alimentation sans coupure (signal d'alimentation correcte) - AC Alimentation sans coupure (signal d'alimentation correcte) - Batterie Alimentation sans coupure (signal d'alimentation correcte) - DC...
  • Page 64 | Annexe AMC2 4W Sortie de relais, normalement ouvert Sortie de relais, commun Sortie de relais, normalement fermé Tableau 7.6 Sortie de relais Alimentation de périphériques externes - 12 V Alimentation de périphériques externes - Blindage Données RxTx+ Données RxTx- Masse (PAG) Tableau 7.7 Interface d'extension...
  • Page 65 AMC2 4W Annexe | fr Bosch Sicherheitssysteme GmbH Manuel d’installation | V 7.7 | 2010.01...

  • Page 66: Index

    36 interface Ethernet 30 interfaces Ethernet 56 extension 19 hôte 15 lecteur 15 interfaces hôte 15 interfaces lecteur 15 Wiegand 42 LCD 54 mise à la terre 27 montage 22 V 7.7 | 2010.01 Manuel d’installation Bosch Sicherheitssysteme GmbH...
