AMC2 Extension
7

Annexes

7.1 Schémas de connexion

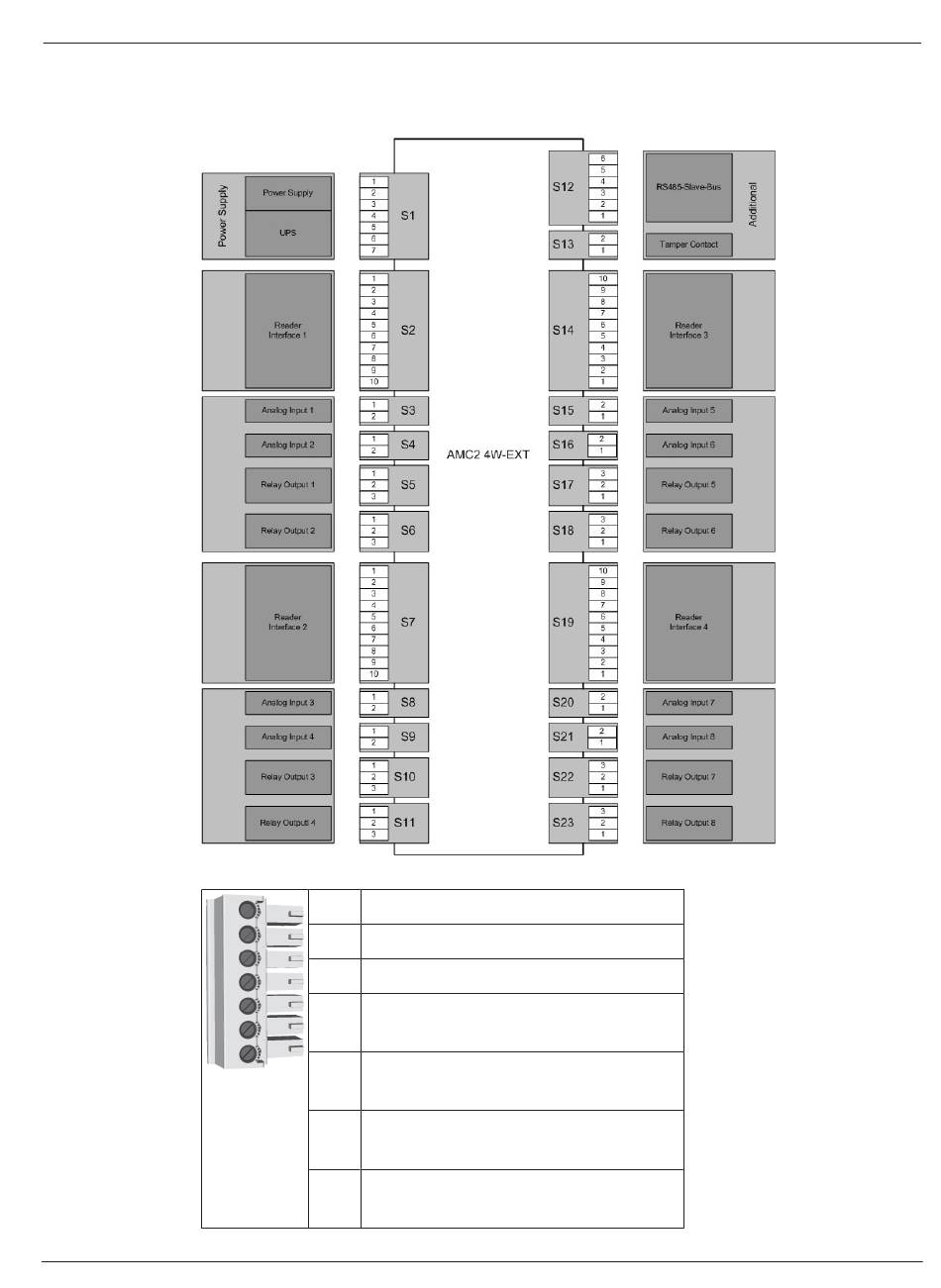

Figure 7.1: Borniers de l'AMC2-4WE
Tab. 7.3: Alimentation
Bosch Access Systems B.V.
1 Alimentation, DC positif (10 V - 30 V)
2 Blindage
3 Alimentation (0 V)
4 Alimentation sans coupure (signal
d'alimentation correcte) - AC
5 Alimentation sans coupure (signal
d'alimentation correcte) - Batterie
6 Alimentation sans coupure (signal
d'alimentation correcte) - DC
7 Alimentation sans coupure (signal
d'alimentation correcte) - Commune
Installation manual
Annexes | fr 33
2020-01 | V02 |
