- Page 1 Access Modular Controller 2 APC‑AMC2‑4WCF | ADS‑AMC2‑4WCF Installation manual...
-
Page 3: Table Des Matières
Access Modular Controller 2 Table des matières | fr Table des matières Consignes de sécurité Consignes de sécurité importantes Consignes de sécurité Déballage Informations importantes Explication des symboles figurant dans le présent document Internet Introduction Description Configuration de l'équipement Caractéristiques de performance Présentation du système... -
Page 4: Consignes De Sécurité
| Consignes de sécurité Access Modular Controller 2 Consignes de sécurité Remarque! Pour concevoir un système homologué UL, reportez-vous à la documentation se trouvant dans le dossier « _UL », sur le CD fourni. Consignes de sécurité importantes Lisez, suivez et conservez les instructions - Avant d'utiliser l'appareil, veuillez lire et suivre scrupuleusement l'ensemble des instructions de sécurité... -
Page 5: Consignes De Sécurité
0° et 50° C. Mise au rebut Votre produit Bosch est conçu et fabriqué à partir de matériaux et composants de haute qualité qui peuvent être recyclés et réutilisés. -
Page 6: Déballage
Si l'une des pièces ne figure pas dans l'emballage, avertissez le service client ou un représentant de Bosch Security Systems. Le carton d'emballage est le conditionnement le plus sûr pour transporter l'appareil. Conservez-le, ainsi que les autres emballages de l'appareil, en vue d'une utilisation ultérieure. -
Page 7: Informations Importantes
Bosch Security Systems se réserve tous les droits non expressément concédés par les présentes. Rien dans la présente licence ne constitue une renonciation aux droits de Bosch vis-à-vis des lois en vigueur aux États-Unis en matière de copyright ou de toute autre loi fédérale ou étatique. -
Page 8: Introduction

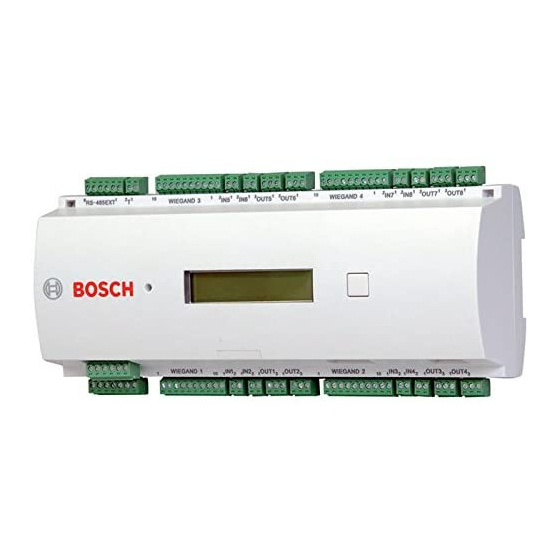

| Introduction Access Modular Controller 2 Introduction Description L'APC-AMC2-4WCF (également appelé AMC2-4W , AMC2 ou contrôleur) est équipé de quatre interfaces indépendantes pour les lecteurs de type Wiegand. Il est capable de contrôler deux portes avec un lecteur dans chaque direction et jusqu'à quatre portes avec un lecteur dans une seule direction. -
Page 9: Configuration De L'équipement
Access Modular Controller 2 Introduction | fr pour configurer le système, jusqu'à trois extensions supplémentaires (AMC2-8IOE, AMC2-16IE ou AMC2-16IOE) peuvent être connectées. Les extensions fournissent 8 ou 16 entrées et sorties supplémentaires. La procédure de configuration d'un AMC2-4R4 est simple et rapide grâce à l'utilisation de modèles de portes. -
Page 10: Caractéristiques De Performance
| Introduction Access Modular Controller 2 Figure 3.4: Interfaces - Présentation Bus du module d'extension RS-485 Contact d'autosurveillance externe Connecteur d'alimentation Interfaces RS-485 pour les lecteurs de cartes jusqu'à8 Connecteurs pour huit entrées analogiques Connecteurs pour huit sorties de relais Remarque! Tous les connecteurs, à... -
Page 11: Présentation Du Système
Contact d'autosurveillance pour les capots externes Remarque! Si l'alimentation est externe est utilisée, cela doit également garantir une alimentation sans coupure (UPS). Exemple : alimentation Bosch APS-PSU-60 (F.01U.282.970). Présentation du système Le contrôle d'accès AMC2-4R4 est connecté entre le système hôte de gestion et différents périphériques. - Page 12 | Introduction Access Modular Controller 2 1 = Hôte 2 = AMC2-4R4 3 = Lecteur Wiegand (1 - 4) 4 = Communication et alimentation 5 = Ethernet Configurations système pour les applications de contrôle d'accès. – La configuration minimum se compose des éléments suivants : – un PC avec logiciel système, –...
-
Page 13: Installation
Access Modular Controller 2 Installation | fr Installation Remarque! Pour concevoir un système homologué UL, reportez-vous à la documentation se trouvant dans le dossier « _UL », sur le CD fourni. Montage Le contrôleur AMC2-4W peut être fixé sur un rail de montage standard 35 mm, via un mécanisme d'encliquetable. -
Page 14: Démontage
| Installation Access Modular Controller 2 Démontage Remarque! Pour retirer l'AMC2-4W d'un rail de montage, retirez d'abord tous les connecteurs enfichables. Enfoncez le contrôleur AMC2-4W jusqu'à ce que le bord inférieur sorte du rail de montage [1]. Retirez l'extrémité inférieure de l'AMC2-4W du rail de montage [2]. -
Page 15: Ouverture Du Boîtier
Access Modular Controller 2 Installation | fr Ouverture du boîtier Remarque! Pour ouvrir l'AMC2-4W, retirez d'abord tous les connecteurs enfichables. Le boîtier de l'AMC2-4W comprend un capot supérieur monté avec un dispositif de fermeture encliquetable à deux points sur un châssis. Pour ouvrir le boîtier, enfoncez les deux dispositifs encliquetables à... -
Page 16: Fermeture Du Boîtier
Assurez-vous que le logo BOSCH n'est pas à l'envers. Le bord supérieur du capot avant est maintenant aligné avec les fermetures encliquetables à deux points situées sur le bord supérieur du capot arrière [2] ;... - Page 17 Access Modular Controller 2 Installation | fr Exemple : Longueur = 100 m U = 12 V, I = 1 A, U maximum = 2 V Chute par ex. RAWG18 (selon spéc.) = 6,385 ou 20 948 = 20 948 x 0,1 km x 1 A = 2,1 V Chute = 6,385 x 328 pi x 1 A = 2,1 V Chute Condition critique. Installez l'alimentation plus près du contrôleur. Remarque! Ces spécifications s'appliquent à l'alimentation, aux lecteurs, aux sorties de relais et à...
-
Page 18: Mise À La Terre Et Blindage
| Installation Access Modular Controller 2 Mise à la terre et blindage Le principal point de mise à la terre au niveau de l'AMC2-4W est connecté à la broche 2 du connecteur d'alimentation - voir Schémas de connexion, Page 41. -
Page 19: Mise À La Terre Pour L'interface D'extension
Access Modular Controller 2 Installation | fr – si une ligne partagée existe, le cavalier JP1est configuré pour le premier périphérique uniquement (= A2) Paramètres du cavalier JP2 : Si le conducteur de mise à la terre et le blindage sur l'hôte ne sont pas connectés et : –... -
Page 20: Raccordement De L'alimentation
| Installation Access Modular Controller 2 Raccordement de l'alimentation Connectez l'alimentation au connecteur à vis enfichable à 7 broches POWER. Reportez-vous à Schémas de connexion, Page 41 pour un schéma complet du connecteur d'alimentation. Figure 4.7: Emplacement du connecteur d'alimentation Connectez une alimentation externe (10 - 14 Vcc) pour le contrôleur AMC2 à la broche 1 (positive) et à... -
Page 21: Interface Hôte Ethernet
Access Modular Controller 2 Installation | fr Interface hôte Ethernet Le contrôleur AMC2-4W offre une interface de détection automatique 10/100 Mbit/s Ethernet pour connecter un réseau local ou un ordinateur hôte. Remarque! Utilisez une version CAT5 ou supérieure pour connecter l'AMC2-4W au réseau. -
Page 22: Interface Hôte Rs-485
| Installation Access Modular Controller 2 Interface hôte RS-485 Un système hôte RS-485 peut comporter jusqu'à huit contrôleurs AMC2 utilisant une connexion à 2 ou 4 fils. Figure 4.9: Configuration d'un système hôte RS-485 1 = Hôte 2 = Connexion RS-232 3 = Convertisseur RS-232 / RS-485 4 = Bus RS-485 5 =... -
Page 23: Connexion Bifilaire Rs-485
Access Modular Controller 2 Installation | fr Figure 4.10: Interface hôte RS-485 4.9.1 Connexion bifilaire RS-485 Figure 4.11: Réglage des cavaliers pour la connexion bifilaire du RS-485 4.9.2 Connexion à quatre fils RS-485 Figure 4.12: Paramètres pour une connexion RS-485 à quatre fils Remarque! Voir les notices pour le réglage du convertisseur RS-232 / RS-485. -
Page 24: Interface Hôte Rs-232
| Installation Access Modular Controller 2 4.10 Interface hôte RS-232 L'AMC2 offre une interface série RS-232 pour connecter un ordinateur hôte ou un modem série. Remarque! Risque de dommages La longueur de câble entre deux interfaces série RS-232 COM ne doit pas dépasser 15 mètres. - Page 25 Access Modular Controller 2 Installation | fr Figure 4.14: Emplacement du sélecteur des paramètres hôte Interrupteurs DIL Adresse Aucun (Désacti (Désacti (Désact (Désacti vé) vé) ivé) vé) (Activé) (Désacti (Désact (Désacti vé) ivé) vé) (Désacti (Activé) (Désact (Désacti vé) ivé) vé) (Activé)
-
Page 26: Rs-485 Pour Les Modules D'extension
| Installation Access Modular Controller 2 Instructions pour l'interrupteur DIL 5 Configurez SDEB (= interrupteur DIL 5 sur ON (Activé)) dans les cas suivants – Connexion hôte Ethernet – Connexion hôte RS-485, à condition qu'un seul AMC2 soit connecté au bus Configurez BPA (= interrupteur DIL 5 sur OFF (Désactivé)) dans le cas d'une –... - Page 27 Access Modular Controller 2 Installation | fr Figure 4.16: Connexion d'un module d'extension à un adressage Bosch Access Systems B.V. Installation manual 2020-01 | V02 |...
-
Page 28: Interface Wiegand Pour Lecteurs De Cartes
| Installation Access Modular Controller 2 4.13 Interface Wiegand pour lecteurs de cartes Remarque! Si votre lecteur requiert une tension autre que 12 V ou a une consommation supérieure à 200 mA, il aura besoin d'une alimentation externe. L'AMC2-4W fournit quatre ports pour connecter un maximum de 4 lecteurs avec des interfaces Wiegand. - Page 29 Access Modular Controller 2 Installation | fr Figure 4.18: Emplacement des connecteurs de sorties de relais Chaque sortie de relais peut fonctionner en mode « humide », utilisant l'alimentation 12/24 Vcc interne de l'AMC2-4W pour les appareils externes ou en mode « sec » avec des contacts sans potentiel pour les systèmes alimentés en externe.
- Page 30 | Installation Access Modular Controller 2 Un schéma de connexion complet des connecteurs de sorties de relais est présenté dans le Schémas de connexion, Page 41. Figure 4.20: Schéma des diodes de reprise normalement ouvert/ normalement ouvert/ normalement fermé normalement fermé...
-
Page 31: Connexion Des Dispositifs À Entrée Analogique
Access Modular Controller 2 Installation | fr 4.15 Connexion des dispositifs à entrée analogique L'AMC2-4W dispose de 8 entrées analogiques, par exemple, pour des mécanismes de verrouillage sans potentiel ou pour déterminer si un verrou est fermé ou ouvert. Les entrées seront connectées aux connecteurs à... - Page 32 | Installation Access Modular Controller 2 Les valeurs de résistance peuvent varier et dépendent du système de verrouillage utilisé. Le progiciel d'extension inclut des résistances 2,2 kΩ, qui peuvent être utilisées pour remplacer la résistance R ou R Pour détecter les quatre états, la chute de tension dans le câble de connexion ne peut pas dépasser les valeurs spéciales.
-
Page 33: Protection Contre Les Accès Non Autorisés
Access Modular Controller 2 Installation | fr 4.16 Protection contre les accès non autorisés Afin de protéger l'AMC2-4W contre tout accès non autorisé et ainsi prévenir toute tentative de sabotage de données sensibles, l'AMC2-4W fournit une interface supplémentaire pour connecter des contacts d'autosurveillance externes. Cette interface est un connecteur à vis enfichable à... -
Page 34: Fonctionnement
| Fonctionnement Access Modular Controller 2 Fonctionnement Affichage de l'état de l'AMC2 L'écran à cristaux liquides fournit les informations d'état sur l'AMC2-4W . Enfoncez le bouton « Dialog » (Boîte de dialogue) pour basculer d'un mode à un autre. Figure 5.1: Emplacement du bouton « Dialog » (Boîte de dialogue) -
Page 35: Configuration De L'interface Ethernet
Access Modular Controller 2 Fonctionnement | fr Pouss Affichage (exemple) Description DHCP 1 Etat-DHCP : 1 = activé 0 = désactivé D 192.168.10.1 Adresse IP du serveur DNS Host: + "C" Activité de l'hôte : + = en ligne - = hors ligne "C" = Compteur des paquets de données reçus de l'interface... -
Page 36: Réinitialisation Du Logiciel
| Fonctionnement Access Modular Controller 2 Dans de rares cas, réinitialisez le logiciel du contrôleur comme décrit à la section 5.3.1. Pour la réinitialisation des paramètres par défaut, reportez-vous à la section 5.3.2. Si le problème persiste, veuillez faire appel au service après-ventes. -
Page 37: Réinitialiser Le Périphérique Aux Valeurs Par Défaut
Access Modular Controller 2 Fonctionnement | fr 5.3.2 Réinitialiser le périphérique aux valeurs par défaut Réinitialisez l'AMC2-4W comme décrit ci-dessus. Ouvrez le boîtier supérieur de l'AMC2-4W comme décrit dans la section Ouverture du boîtier, Page 15. Définissez l'ensemble des six interrupteurs DIL du sélecteur RS-485 sur ON (Activé), comme indiqué... -
Page 38: Caractéristiques Techniques
| Caractéristiques techniques Access Modular Controller 2 Caractéristiques techniques Matériel – Microcontrôleur intégré (32 bits, 30 MHz) – SRAM (256 Ko) – EEPROM série – RTC (horloge temps réel) – Carte Compact Flash enfichable – Batterie pour SRAM et RTC – Interrupteur DIL pour les paramètres hôte (mode adresse et protocole) –... - Page 39 Access Modular Controller 2 Caractéristiques techniques | fr Classe de protection IP30 Température ambiante De 13° C à 35° C Humidité Jusqu'à 95 %, sans condensation Matière du boîtier ABS avec OC (UL 94 V-0) Dimensions (L/H/P) Poids env. 0,53 kg Remarque! La chute de tension entre l'alimentation et l'AMC2-4W a un effet sur les interfaces AMC. La chute totale ne doit pas dépasser 2V.
- Page 40 | Caractéristiques techniques Access Modular Controller 2 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Page 41: Annexes
Access Modular Controller 2 Annexes | fr Annexes Schémas de connexion Figure 7.1: Connecteurs de la PCB supérieure Blindage Données RxTx+ (2 fils) Données Rx+ (4 fils) Données RxTx- (2 fils) Données Rx- (4 fils) Masse (PAG) Données Tx+ (4 fils) Données Tx- (4 fils) Tab. 7.3: Hôte RS-485 sur la PCB supérieure... - Page 42 | Annexes Access Modular Controller 2 Figure 7.2: Schéma d'interconnexion de l'interface série RS-232 Figure 7.3: Borniers de l'AMC2-4W 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Page 43 Access Modular Controller 2 Annexes | fr Alimentation, DC positif (10 V - 30 V) Blindage Alimentation (0 V) Alimentation sans coupure (signal d'alimentation correcte) - AC Alimentation sans coupure (signal d'alimentation correcte) - Batterie Alimentation sans coupure (signal d'alimentation correcte) - DC Alimentation sans coupure (signal d'alimentation correcte) - Commune Tab. 7.5: Alimentation...
- Page 44 | Annexes Access Modular Controller 2 Alimentation pour périphériques externes (10 - 30 V) Alimentation pour périphériques externes (0 V) Blindage Données RxTx+ Données RxTx- Masse (PAG) Tab. 7.9: Hôte/Interface d'extension Contact d'autosurveillance, entrée Contact d'autosurveillance, sortie Tab. 7.10: Contact d'autosurveillance externe 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Page 45: Index
Access Modular Controller 2 Index | fr Index résistance 31 alimentation 16, 20 autosurveillance 33 sorties 11, 28, 38 blindage 18 taux de transfert 38 câblage 16 vitesses de transfert 11 caractéristiques 10 carte d'E/S 26 démontage 14 description 8 9, 10, 24... - Page 46 | Index Access Modular Controller 2 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Page 48 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2020...
