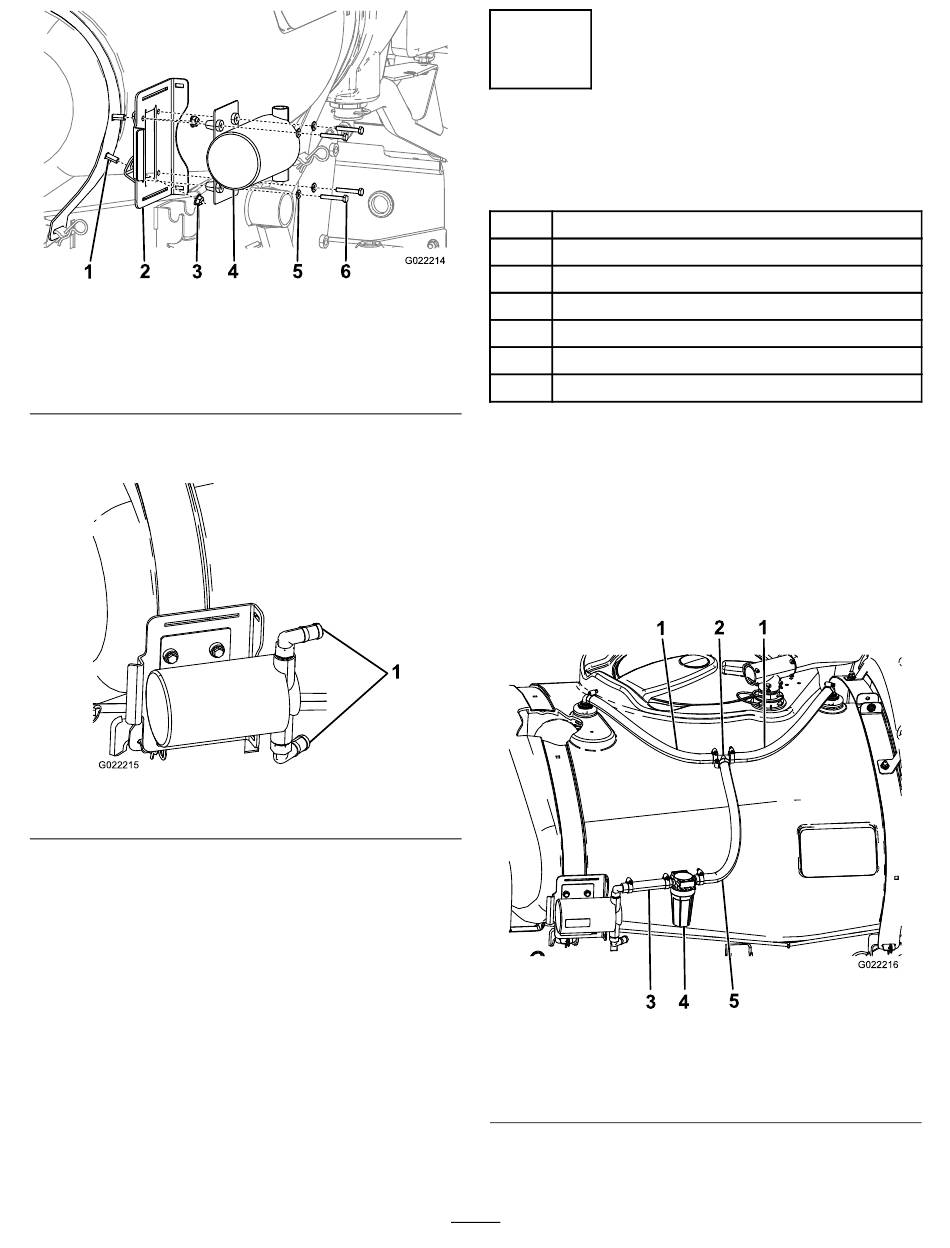

Figure 9
1. Boulon de carrosserie
2. Support de montage de
pompe de rinçage
3. Écrou à embase
5. Fixez les cannelures de branchement de la pompe
comme montré à la Figure
G022215
Figure 10
1. Cannelures
6. Fixez la pompe au cadre au moyen de 4 boulons et 4
rondelles (Figure 9).
7. Branchez le faisceau de câblage de la pompe au faisceau
de câblage principal, près de l'arrière de la machine.
G022214
4 5 6
4. Pompe de rinçage
5. Petite rondelle
6. Boulon
10.
1
5
Pose des flexibles et du filtre
Pièces nécessaires pour cette
opération:
1 Flexible de filtre de rinçage
1 Raccord en T
1 Flexible de 124,5 cm
2 Flexible de 48 cm
8 Collier
1 Couvercle de pompe de rinçage
2 Goupille fendue
Montage des flexibles de buse de
rinçage et du raccord en T
Remarque: La pose peut être facilitée en lubrifiant
légèrement l'embout cannelé du raccord avec un lubrifiant qui
n'est pas à base de pétrole, comme de l'huile végétale.
1. Au moyen de 2 colliers, fixez le flexible de 48 cm à la
cannelure de la buse de rinçage
3
1. Flexible de 48 cm
2. Raccord en T
3. Flexible de 15 cm
2. Fixez les extrémités libres des flexibles au raccord en T
au moyen de 2 colliers
7
(Figure 11).
2 1
1
5
4
Figure 11
4. Filtre de pompe de rinçage
5. Flexible de 53 cm
(Figure 11).
