Montage
10
3.4 Exemples de montage
3.4.1 Installation immergée
Colonne de montage et sonde en suspension
Pour les grands bassins offrant une distance suffisante entre le bord et la cellule de mesure, il est
recommandé d'utiliser une colonne de montage avec une sonde en suspension (fig. 5et fig. 6). La
vibration du mât est presque impossible grâce à la suspension pendulaire de la sonde à immersion.
Grâce à son mouvement pendulaire, la sonde en suspension permet un effet d'auto-nettoyage élevé
de la surface de la membrane. Cela prolonge la durée de vie de la cellule de façon significative.
60 x 60 x 2
max. 1400
1480
150
4 x Ø12

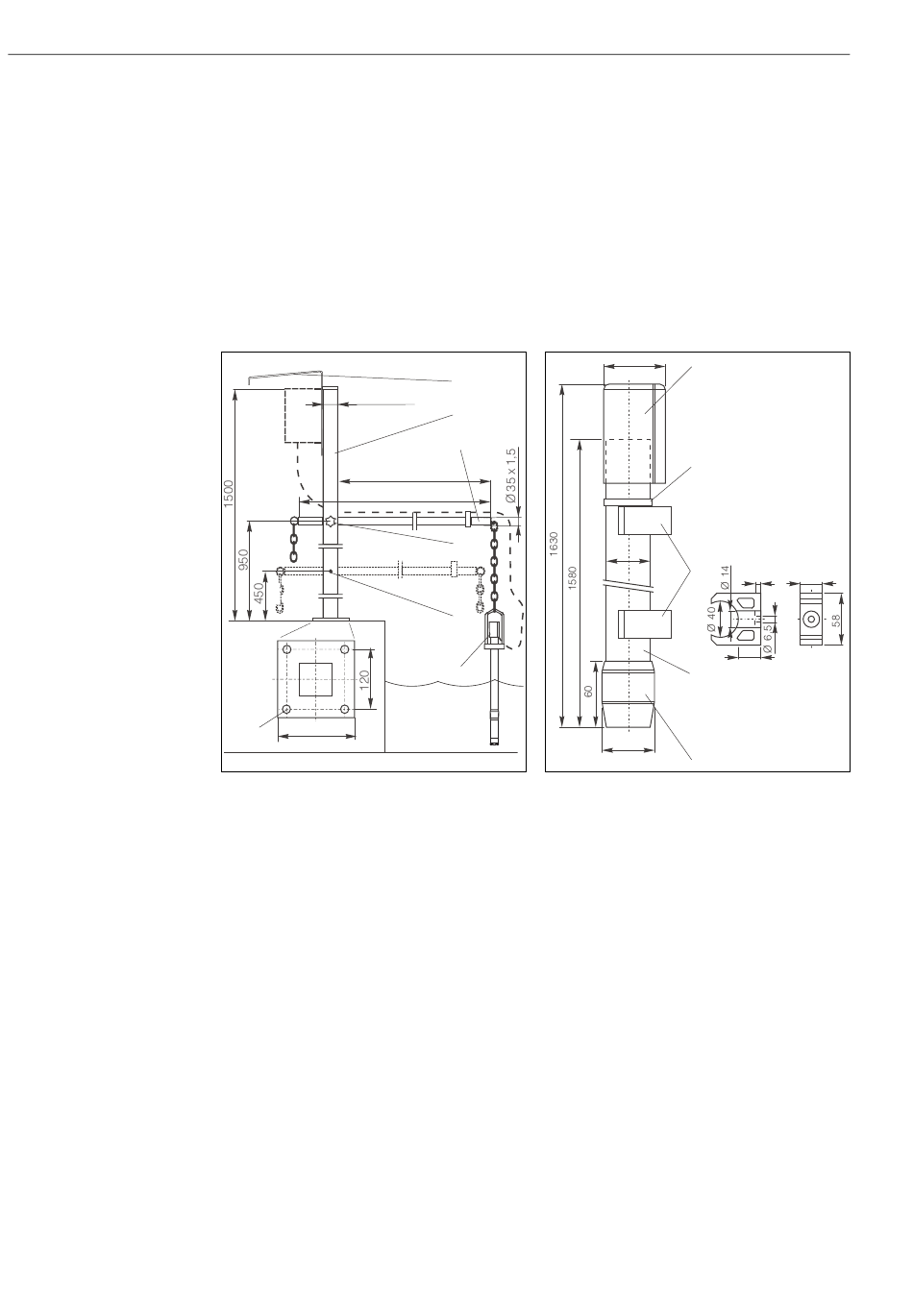

Fig. 5 : Support à suspension universel avec sonde à
immersion
1 Capot de protection contre les intempéries
2 Colonne de montage, tube carré, inox 304
3 Tube transversal, inox 304
4 Croisillon
5 Deuxième possibilité de fixation pour le tube
transversal
6 Sonde à immersion CYA 611
1
2
3
4
5
6
C07-COS41xxx-11-05-00-de-002.eps
Fig. 6 :
1 Capot de protection
2 Collier de serrage à vis tangente
3 Collier d'attache (vue détaillée à droite)
4 Tube PVC
5 Manchon fileté
Oxymax W COS41
56
1
2
Ø 40
3
6
22
4
Ø 48
5
C07-COS41xxx-11-05-00-de-004.eps
Sonde à immersion CYA 611
