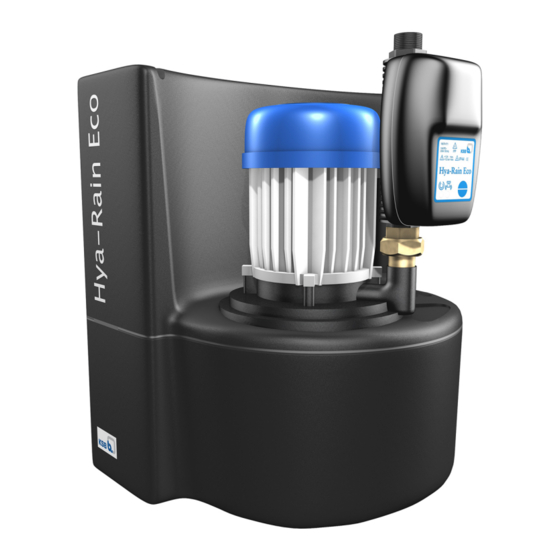

KSB Hya-Rain Eco Notice De Montage
Masquer les pouces
Voir aussi pour Hya-Rain Eco:
- Livret technique (14 pages) ,
- Notice de service / montage (52 pages)
Table des Matières
Publicité
Liens rapides
Publicité
Table des Matières
Manuels Connexes pour KSB Hya-Rain Eco
Sommaire des Matières pour KSB Hya-Rain Eco
- Page 1 Station de récupération d'eau de pluie Hya-Rain Eco Notice de service / montage...
- Page 2 Copyright / Mentions légales Notice de service / montage Hya-Rain Eco Notice de service d'origine Tous droits réservés. Les contenus de ce document ne doivent pas être divulgués, reproduits, modifiés ou communiqués à des tiers sauf autorisation écrite du constructeur.
-
Page 3: Table Des Matières
Remplissage et purge de la pompe et du réservoir ................. 20 6.1.3 Démarrage............................ 20 6.1.4 Essai de fonctionnement ........................ 20 Limites d'application ............................ 21 Mise hors service / Stockage / Conditionnement .................. 21 6.3.1 Mesures à prendre pour une mise hors service................ 21 Hya-Rain Eco 3 / 44... - Page 4 10.2 Vue éclatée avec liste des pièces (pompe) .................... 36 10.3 Dimensions.............................. 36 10.4 Gabarit de perçage pour montage mural..................... 37 10.5 Raccordement .............................. 38 Déclaration UE de conformité ...................... 39 Déclaration de non-nocivité ........................ 40 Index .............................. 41 Hya-Rain Eco 4 / 44...
-
Page 5: Glossaire
été en contact avec le fluide pompé ne représentent plus de danger pour la santé et l'environnement. Niveau de bruit Les émissions sonores attendues, exprimées en niveau de pression acoustique LPA en dB(A). Hya-Rain Eco 5 / 44... -
Page 6: Généralités
Le numéro de fabrication/numéro de série identifie l'appareil clairement et permet son identification dans toutes les autres activités commerciales. En cas d'incident, informer immédiatement le point de Service KSB le plus proche afin de maintenir les droits à la garantie. Niveau de bruit. (ð paragraphe 4.6, page 14) 1.2 Symboles... -
Page 7: Sécurité
▪ la flèche indiquant le sens de rotation, ▪ le marquage des raccords, ▪ la plaque signalétique. L'exploitant est responsable du respect des instructions en vigueur sur le lieu d'installation mais non prises en compte dans la présente notice de service. Hya-Rain Eco 7 / 44... -
Page 8: Utilisation Conforme
à respecter : ▪ Instructions préventives contre les accidents, consignes de sécurité et d'exploitation ▪ Consignes de sécurité pour la manipulation de matières dangereuses ▪ Normes, directives et législation pertinentes Hya-Rain Eco 8 / 44... -
Page 9: Instructions De Sécurité Pour L'exploitant/Le Personnel De Service
▪ Tenir les personnes non autorisées (p. ex. des enfants) à l'écart de l'installation. 2.9 Valeurs limites de fonctionnement Respecter impérativement les limites indiquées dans la documentation. La sécurité d'utilisation de l'installation n'est assurée que si celle-ci est exploitée conformément aux consignes de la présente notice de service. Hya-Rain Eco 9 / 44... -
Page 10: Transport / Stockage Temporaire / Élimination
1. À la prise en charge de la marchandise, contrôler l’état de chaque unité d’emballage. 2. En cas d’avarie, constater le dommage exact, le documenter et en informer KSB ou le revendeur et la compagnie d’assurance immédiatement par écrit. 3.2 Transport... -
Page 11: Retour
2. Trier les matériaux de construction de la pompe, p. ex. : - matières métalliques, - matières synthétiques, - déchets électroniques, - graisses et lubrifiants. 3. Les évacuer dans le respect des prescriptions locales ou assurer leur évacuation conforme. Hya-Rain Eco 11 / 44... -
Page 12: Description
4.2 Désignation Exemple : Hya-Rain Eco Tableau 4: Explication de la désignation Abréviation Signification Hya-Rain Eco Gamme 4.3 Plaque signalétique KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal Deutschland Hya-Rain Eco 2014w09 26,5 kg 230 V ~ 3,70 A 50 Hz 800 W... -
Page 13: Conception Et Mode De Fonctionnement
Lorsqu’un capteur signale que la citerne est vide, une commutation automatique sur le réservoir intégré a lieu et la pompe aspire l’eau de ce réservoir jusqu'à ce que la citerne soit de nouveau suffisamment remplie. Hya-Rain Eco 13 / 44... -
Page 14: Niveau De Bruit
Suivant les caractéristiques hydrauliques de l'installation, le niveau de bruit se situe autour de 55 dB(A). 4.7 Dimensions et poids Dimensions Les dimensions sont indiquées dans les plans d'encombrement de l'installation. (ð paragraphe 10.3, page 36) Poids ▪ Vide : env. 26 kg ▪ Rempli d’eau : env. 42 kg Hya-Rain Eco 14 / 44... -
Page 15: Mise En Place / Pose
Pliage excessif de la conduite de raccordement Endommagement de l'installation sous l'effet de charges excessives ! Réduction de la durée de vie ! ▷ Raccorder la conduite sans contrainte. Aucune force ne doit s'exercer sur les raccords et l'installation. Hya-Rain Eco 15 / 44... -
Page 16: Raccordement À L'aspiration
En posant la conduite d'aspiration flexible ou rigide, veiller à ce que celle-ci présente une pente ascendante continue vers la pompe. 2. Monter un clapet de non-retour à l’extrémité de la conduite d’aspiration flexible ou rigide. Hya-Rain Eco 16 / 44... -
Page 17: Raccordement Du Tuyau De Refoulement
à la station de récupération d'eau de pluie et à réaliser l'installation selon les normes DIN 1986-100, EN 1717. NOTE En cas de raccordement fixe au système d'évacuation, nous recommandons d'installer un siphon pour éviter les nuisances olfactives. Hya-Rain Eco 17 / 44... -
Page 18: Raccordement Électrique
EN 60079. AVERTISSEMENT Connexion au réseau non conforme Endommagement du réseau électrique, court-circuit ! ▷ Respecter les conditions de raccordement établies par les compagnies d'électricité locales. NOTE L’installation d’un dispositif de protection du moteur est recommandée. Hya-Rain Eco 18 / 44... -
Page 19: Raccordement De L'interrupteur À Flotteur
1. Brancher la fiche de l'interrupteur à flotteur sur la prise prévue à cet effet sur la commande d'installation. 5.5.2 Raccordement de l'installation 1. Comparer la tension du secteur avec les indications portées sur la plaque signalétique. 2. Brancher la fiche sur la prise de courant. Hya-Rain Eco 19 / 44... -
Page 20: Mise En Service / Mise Hors Service
Le voyant est allumé lorsque la pompe aspire l'eau du réservoir d'eau potable et que le réservoir est alimenté en eau potable. Fonctionnement Le voyant est éteint lorsque la pompe commute automatique automatiquement sur le réservoir disponible. Hya-Rain Eco 20 / 44... -
Page 21: Limites D'application
La somme de la pression d’aspiration et de la pression de refoulement de la pompe ne doit pas dépasser 6 bar. Hya-Rain Eco 21 / 44... -
Page 22: Utilisation
Tant que la pompe fonctionne et débite, le réservoir interne est alimenté en eau potable par l'intermédiaire du robinet à flotteur. Seule la quantité d’eau potable consommée est réalimentée. La quantité d’eau potable fournie dépend de la pression d’aspiration Hya-Rain Eco 22 / 44... -
Page 23: Automate De Commande De La Pompe
Le bouton de réarmement permet d'acquitter la signalisation de défaut. L’automate de commande reste en fonctionnement manuel tant que le bouton de réarmement est maintenu enfoncé. Hya-Rain Eco 23 / 44... -
Page 24: Maintenance
Ne jamais forcer lors du démontage et du montage de la station de récupération d'eau de pluie. 8.2 Maintenance / Inspection KSB recommande d'effectuer régulièrement les opérations de maintenance selon le plan suivant : Hya-Rain Eco 24 / 44... -
Page 25: Travaux D'inspection
Pour le redémarrage, appuyer sur le bouton de réarmement. 8.2.1.5 Contrôle des tuyaux armés 1. Vérifier l'étanchéité des tuyaux armés et l'état de la tresse métallique. Remplacer les tuyaux en cas de fuites évidentes ou d'endommagements importants de la gaine métallique. Hya-Rain Eco 25 / 44... -
Page 26: Vidange / Nettoyage
8.4.1 Démontage du groupe motopompe 1. Débrancher la fiche de la prise secteur. 2. Fermer l’arrivée d’eau potable et la tuyauterie de refoulement. 3. Débrancher la conduite d'aspiration et régler la vanne trois voies en position centrale. Hya-Rain Eco 26 / 44... - Page 27 8 Maintenance 4. Débrancher la tuyauterie de refoulement. NOTE Exercer une contre-pression suffisante ou utiliser deux clés. 5. Dévisser les vis de blocage de la pompe. 6. Soulever la pompe et la sortir. Hya-Rain Eco 27 / 44...
-
Page 28: Démontage De L'automate De Commande De Pompe
ü La pompe a été déposée correctement. 1. Déposer la pompe, moteur vers le bas, sur une place de montage propre. 2. Détacher le corps d'aspiration. 3. Enlever le corps d'aspiration. 4. Desserrer l'écrou de roue. Hya-Rain Eco 28 / 44... -
Page 29: Remontage De L'installation
Danger inhérent aux pièces sous tension ! ▷ Le montage et le démontage de l'installation doivent être effectués par un électricien qualifié et habilité. ▷ Avant toute intervention, mettre l'installation hors tension. ▷ Sécuriser l'installation contre tout redémarrage intempestif. Hya-Rain Eco 29 / 44... -
Page 30: Montage De La Garniture Mécanique
2. Mettre le segment d'arrêt en place. 3. Glisser la roue sur l'arbre. 4. Placer l'écrou de roue et le visser. 5. Poser le joint plat sur le moteur. 6. Monter le corps d'aspiration sur le moteur. Hya-Rain Eco 30 / 44... -
Page 31: Montage De L'automate De Commande De Pompe
Lors de la mise en place de la pompe dans le réservoir, s'assurer d'introduire l'orifice d'aspiration dans la pièce façonnée au fond du réservoir. Pour éviter que le joint torique 412.01 subisse des dommages, le graisser avant le montage. 412.01 Hya-Rain Eco 31 / 44... - Page 32 4. Raccorder la tuyauterie de refoulement. 5. Raccorder la conduite d'aspiration et régler la vanne trois voies dans la bonne position. 6. Raccorder l’arrivée d’eau potable et la tuyauterie de refoulement. 7. Brancher la fiche sur la prise de courant. Hya-Rain Eco 32 / 44...
-
Page 33: Incidents : Causes Et Remèdes
Mesures à prendre pour supprimer les à-coups de pression Augmentation de la section Selon DIN 1988-3, le diamètre intérieur du tuyau doit être au moins 20 mm pour des de la tuyauterie débits soutirés supérieurs à 0,5 l/s. d'aspiration Hya-Rain Eco 33 / 44... - Page 34 Réservoir à vessie Installer un réservoir à vessie de 8 l sur la tuyauterie en amont de l'installation. Ce réservoir permet de réduire les chutes brusques de pression dans le cas de conduites à faible section et d’amortir les à-coups sans réduire le débit. Hya-Rain Eco 34 / 44...
-
Page 35: Documents
Tuyau de raccordement 719.01 Tuyau flexible (aspiration) 719.02 Tuyau flexible (refoulement) 741.01 Vanne trois voies avec réservoir 741.02 Robinet à flotteur (complet) 81-45 Interrupteur à flotteur 81-99 Partie électrique 82-16 Coffret de commande 99-9 Jeu de joints Hya-Rain Eco 35 / 44... -
Page 36: Vue Éclatée Avec Liste Des Pièces (Pompe)
Désignation de la pièce 10-5 Pompe 81-22 Couvercle de boîte à bornes 81-42 Boîte à bornes Ventilateur Condensateur 99-20 Jeu de réparation 10.3 Dimensions NOTE Pour l'entretien, prévoir un espace libre de 200 mm dans toutes les directions ! Hya-Rain Eco 36 / 44... -
Page 37: Gabarit De Perçage Pour Montage Mural
10 Documents annexes Hya-Rain Eco Ill. 8: Plan d'encombrement Tuyau d'évacuation DN 70 10.4 Gabarit de perçage pour montage mural Ill. 9: Dimensions en mm Hya-Rain Eco 37 / 44... -
Page 38: Raccordement
Raccordement eau de ville avec surverse dans le réservoir Robinet à flotteur mécanique Trop-plein pour le raccordement direct d'un tuyau d'évacuation DN70 selon EN 12056. Le trop-plein doit être réalisé sous forme de surverse selon EN 1717 sous peine d'annulation de l'homologation DVGW. Hya-Rain Eco 38 / 44... -
Page 39: Déclaration Ue De Conformité
11 Déclaration UE de conformité 11 Déclaration UE de conformité KSB SE & Co. KGaA Constructeur : Johann-Klein-Straße 9 67227 Frankenthal (Allemagne) Par la présente, le constructeur déclare que le produit : Hya-Rain Eco Hya-Rain Eco VM Numéros de série : 2018w01 à 2019w52 ▪... -
Page 40: Déclaration De Non-Nocivité
................................................................Nous assurons que les renseignements ci-dessus sont corrects et complets et que l'expédition se fait suivant les dispositions légales....................................Lieu, date et signature Adresse Cachet de la société Champs obligatoires Hya-Rain Eco 40 / 44... -
Page 41: Index
Index Index Construction 12 Déclaration de non-nocivité 40 Désignation 12 Documentation connexe 6 Domaines d'application 8 Entraînement 13 Erreurs d'utilisation 8 Évacuation 11 Incidents Causes et remèdes 33 Mise en service 20 Mise hors service 21 Paliers 13 Respect des règles de sécurité 8 Retour 11 Sécurité 7 Utilisation conforme 8 Hya-Rain Eco 41 / 44... - Page 44 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
