SYSTXCCITW01 ---A, SYSTXCCITN01 ---A
et SYSTXCCITC01 ---A

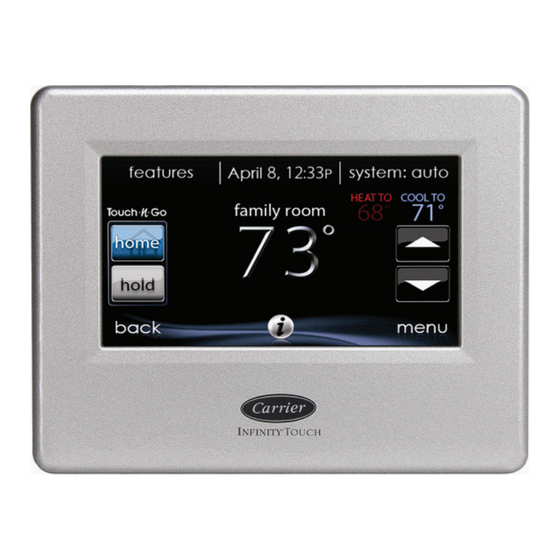

Commande tactile Infinityr
REMARQUE : Veuillez lire attentivement les instructions détaillées dans ce
document avant de débuter l'installation.
Brevets aux États- - Unis : Carrierr U.S. Pat No. 7,243,004, Carrierr U.S. Pat No.
7,775,452, pointSETt U.S. Pat No. 7,415,102
Guide d'utilisation
Publicité
Table des Matières
Manuels Connexes pour Carrier SYSTXCCITW01-A
Sommaire des Matières pour Carrier SYSTXCCITW01-A
- Page 1 SYSTXCCITW01 ---A, SYSTXCCITN01 ---A et SYSTXCCITC01 ---A Commande tactile Infinityr Guide d’utilisation REMARQUE : Veuillez lire attentivement les instructions détaillées dans ce document avant de débuter l’installation. Brevets aux États- - Unis : Carrierr U.S. Pat No. 7,243,004, Carrierr U.S. Pat No. 7,775,452, pointSETt U.S.
-
Page 3: Table Des Matières
TABLE DES MATIÈRES PAGE Introduction ........... . . Écran d’accueil . - Page 4 TABLE DES MATIÈRES (suite) PAGE Affichage du degré d’humidité actuel ....... Écran de menus .
- Page 5 TABLE DES MATIÈRES (suite) PAGE Diagnostic du Wi- - Fi ......... . . Verrouillage de l’écran .
-
Page 7: Introduction
INTRODUCTION FÉLICITATIONS! Votre décision de choisir la commande tactile InfinityR vous permet de rejoindre un groupe choisi de propriétaires qui comprennent la valeur d’un contrôle précis du confort, et apprécient la simplicité d’une commande intuitive et facile d’emploi. Votre nouvelle commande tactile Infinity vous propose une technologie confort de qualité... - Page 8 État de la connexion Wi- -Fi A13258 Avec les modèles tactiles Wi- - Fi SYSTXCCITW01- - A et SYSTXCCITC01- - A Infinity, l’état de la connexion au Wi- - Fi résidentiel et au serveur MyInfinity s’affiche dans le coin supérieur droit de l’écran d’accueil. Lorsque la commande tactile Infinity est connectée au Wi- - Fi résidentiel et au serveur MyInfinity, les barres indicatrices de la force du signal s’affichent en blanc comme l’illustre l’image ci-dessus.
- Page 9 - dessous. La force de la connexion au Wi- - Fi résidentiel est toujours indiquée par le nombre de barres continues affichées. Si ce problème persiste, communiquez avec le 1- - 800- - Carrier pour obtenir de l’aide.
-
Page 10: Icônes D'information
A13262 Icônes d’information Vous retrouverez dans la partie inférieure de certains écrans une icône d’information. En appuyant sur cette icône, vous ferez apparaître une case texte qui indique les interactions possibles sur cet écran en particulier. Pour fermer cette case texte, appuyez sur l’icône d’information une fois de plus. -
Page 11: Réglage Du Jour Et De L'heure
Pour accéder à votre mode système, touchez la vignette MODE dans le coin supérieur droit de la commande. Le menu déroulant vous permet de choisir entre les modes AUTO (automatique), HEAT (chauffage), COOL (climatisation), FAN ONLY (ventilateur seulement) et OFF (arrêt). Si vous avez sélectionné... -
Page 12: Réglage De La Température (Maintien Temporaire)
Réglage de la température (maintien temporaire) La commande tactile Infinity vous permet de contourner temporairement votre programmation pour régler la température intérieure de façon à répondre à vos besoins. Réglage des profils de confort (voir Profils de confort à la page 9) Pour régler les activités de confort, entrez dans l’écran principal en touchant un endroit quelconque sur la commande. -
Page 13: Réglage De La Climatisation
Réglage de la climatisation Pour régler la température de climatisation, entrez dans l’écran principal en touchant un endroit quelconque sur la commande. Avec le système en mode AUTO ou COOL (automatique ou climatisation), utilisez les boutons Haut (Y) ou Bas (B) pour régler la température désirée. -
Page 14: Réglage Du Chauffage
Réglage du chauffage Pour régler la température de chauffage, entrez dans l’écran principal en touchant un endroit quelconque sur la commande. Avec le système en mode AUTO ou HEAT (automatique ou chauffage), utilisez les boutons Haut (Y) ou Bas (B) pour régler la température désirée. -
Page 15: Affichage Du Degré D'humidité Actuel
Touchez la fonction FEATURES (caractéristiques) dans le coin supérieur gauche de l’écran. Un menu déroulant apparaîtra. Touchez l’option FAN (ventilateur). Utilisez les boutons Haut (Y) et Bas (B) pour régler le ventilateur à OFF, LOW, MEDIUM ou HIGH (arrêt, Faible, Moyen ou Élevé), puis touchez SAVE (sauvegarder). - Page 16 A12104 Réglez la température de chauffage et de climatisation désirée, aussi bien que le ventilateur en utilisant les réglages TEMPERATURE AND FAN PROFILES (profils de température et ventilateur) pour chaque activité. Par exemple, pour changer votre profil de confort HOME (À la maison), touchez l’icône HOME.
- Page 17 Réglez le degré d’humidité et d’air frais que vous désirez (s’il y a lieu) à l’aide de l’option HUMIDITY AND FRESH AIR PROFILES (profils d’humidité et d’air frais) pour chaque activité. Contrôle de l’humidité du profil confort lorsque vous êtes à la maison Touchez WHEN AT HOME (a la maison) pour régler vos paramètres d’humidité...
- Page 18 Utilisez les boutons Haut (Y) et Bas (B) pour régler le degré de déshumidification entre 46 et 58 %. Touchez les options YES (oui) ou NO (non) pour que le système refroidisse l’espace conditionné d’environ 3º F afin d’éliminer autant d’humidité que possible. Contrôle de l’air frais du profil confort lorsque vous êtes à...
- Page 19 Contrôle de l’humidité du profil de confort lorsque vous êtes absent Vous pourriez vouloir utiliser d’autres réglages d’humidité lorsque vous êtes absent. Pour accéder aux sélections de menu supplémentaires, appuyez sur la zone de menu de l’écran principal. Choisissez Comfort Profiles (profils de conforts), puis choisissez l’option Humidity and Fresh Air Profiles (profils d’humidité...
-
Page 20: Programmation De La Commande Tactile Infinityr
Touchez AWAY (absent) pour configurer vos réglages d’air frais lorsque vous n’êtes pas à la maison. Si un ventilateur est installé, sélectionnez la quantité d’air frais à faire circuler durant le mode de chauffage en touchant le bouton HEATING FRESH AIR (Air frais chauffage). Vous aurez alors le choix entre AUTO, MANUAL ou OFF (automatique, manuel ou arrêt). -
Page 21: Votre Programmation
A12105 Votre programmation Pour sélectionner une journée spécifique, utilisez les boutons Gauche (A) et Droit (") qui accompagnent les noms des jours. Si vous voulez appliquer cet horaire à d’autres jours, touchez le bouton COPY (Copier) qui s’affiche au- - dessus de la journée. Sélectionnez les jours auxquels vous désirez appliquer le même horaire, puis touchez COPY (Copier). -
Page 22: Guide De Programmation
Si vous désirez copier cet horaire sur une zone différente, touchez le bouton COPY (Copier) qui s’affiche au- - dessus de la zone. Sélectionnez les zones auxquelles vous désirez appliquer le même horaire, puis touchez COPY (Copier). Guide de programmation La fonction Guide Me through Scheduling (guide de programmation) vous invitera par de simples questions à... - Page 23 Une fois l’heure désirée choisie, touchez NEXT (Suivant) pour poursuivre. 4. La question suivante vous demandera s’il y a quelqu’un à la maison toute la journée. Touchez simplement YES (oui) ou NO (non) pour répondre à cette question. Si vous choisissez NO (No), la question suivante demandera à quelle heure vous quittez la maison.
- Page 24 6. Si vous avez choisi NO (No) ou que vous avez terminé les étapes précédentes, un écran apparaîtra pour vous indiquer que le processus est terminé pour les journées et zones choisies (s’il y a lieu). Si vous avez terminé la programmation, touchez SAVE (sauvegarder) pour poursuivre.
- Page 25 Cliquez sur l’onglet Downloads (Téléchargements). Cliquez sur le lien de téléchargement d’Adobe Air et installez Adobe Air sur votre ordinateur. Une fois Adobe Air installé sur votre ordinateur, téléchargez l’application MyInfinity.air. L’application MyInfinity fournit une commande tactile Infinity à utiliser pour votre ordinateur. Vous pouvez suivre sur votre ordinateur toutes les étapes de la programmation que vous pouvez effectuer au moyen de votre commande tactile Infinity.
-
Page 26: Réglage De L'heure Et De La Date
Lorsque l’opération a réussi, appuyez sur Next (Suivant). Réglage de l’heure et de la date L’icône TIME/DATE (Heure/Date) permet de régler la date et l’heure de votre commande tactile Infinity. A12112 Pour régler les fonctions HOUR, MINUTE, MONTH, DAY, ou YEAR (Heure, Minute, Mois, Jour ou Année), touchez celle que vous désirez modifier. -
Page 27: Statut De Fonctionnement
Statut de fonctionnement Le menu Operating Status (État de fonctionnement) vous permet de consulter d’un coup d’œil l’état de votre système de chauffage et de climatisation InfinityR. A12173 Dans l’état de fonctionnement, vous pouvez consulter la fonction à l’œuvre et l’étape de chauffage ou de climatisation. - Page 28 A12108 État de zone (s’il y a lieu) L’état de zone vous permet de rapidement consulter les températures actuelles et les points de réglage de température de chaque zone de votre système. Lorsque vous avez fini de consulter votre état de zone, touchez DONE (terminé).
-
Page 29: Paramètres D'absence Prolongée
A12109 Paramètres d’absence prolongée Touchez l’icône VACATION (Vacances) pour programmer une période d’absence prolongée. A12174 Touchez PLAN VACATION (planification de vacances) pour commencer votre programmation d’absence prolongée. Utilisez les boutons Haut (Y) et Bas (B) pour configurer la date et l’heure du début de votre absence prolongée, puis touchez NEXT (Suivant). -
Page 30: Suivi Énergétique
Utilisez les boutons Haut (Y) et Bas (B) pour configurer la date et l’heure prévues de votre retour, puis touchez NEXT (Suivant). Passez en revue votre programmation d’absence prolongée pour vous assurer qu’elle est exacte. Si c’est le cas, touchez le bouton SAVE (sauvegarder) pour terminer votre programmation d’absence prolongée. -
Page 31: Configuration Sans Fil
USAGE (voir la consommation énergétique). Vous pouvez consulter la consommation énergétique en unités (kWH pour le chauffage électrique et unité choisie pour le chauffage au gaz), ou en dollars. Si une fournaise au gaz est installée, vous pouvez utiliser les options SELECT FUEL TYPE (choisir le type de carburant) (gaz naturel ou propane) et SELECT FUEL DISPLAY UNITS (choisir les unités d’affichage de carburant). - Page 32 Infinity (SYSTXXXGWR01) ou un autre routeur sans fil compatible peut être installé pour établir la connectivité Wi- - Fi. Veuillez appeler le 1- - 800- - CARRIER pour obtenir de l’aide au sujet de la configuration du Wi- - Fi et pour la connexion au serveur MyInfinity.
- Page 33 A13241 Cliquez sur WIRELESS (sans fil) à partir de l’écran de menus. Assurez- - vous que la connexion Wi- - Fi est activée en touchant ENABLED (Activé). Touchez SETUP A Wi- - Fi CONNECTION (configurer une connexion Wi- - Fi) pour commencer le processus. Touchez ensuite SCAN FOR AVAILABLE ACCESS POINTS (Rechercher les points d’accès disponibles).
- Page 34 A13236 Le réseau sélectionné s’affiche. Choisissez le mode de sécurité approprié. Normalement, la détection automatique identifie le mode de sécurité utilisé. Si le réseau n’utilise aucun mode de sécurité, il s’affichera comme illustré à gauche mais s’il utilise un mode de sécurité, l’invitation de saisie de clé...
- Page 35 Utilisez le clavier qui apparaît à l’écran pour saisir la clé de sécurité Wi- - Fi, puis touchez NEXT (Suivant). La commande vous informera que la connexion a réussi. Si c’est le cas, touchez DONE (terminé). Dans le cas contraire, vérifiez les informations que vous avez saisies avant de toucher RETRY (Réessayer).
-
Page 36: Modèles Systxccitw01- - A (Seulement)
Non connecté : Connecté : A13242 Modèles SYSTXCCITW01- - A (seulement) Pour établir la connectivité Wi- - Fi sur la commande tactile Infinity au moyen du point d’accès sans fil du système Infinity (appareil TP- - LINKR), branchez la connexion WAN (port BLEU) au point d’accès sans fil TP- - LINK du port LAN de votre routeur existant à... - Page 37 Touchez SETUP A Wi- - Fi CONNECTION (configurer une connexion Wi- - Fi) pour commencer le processus. Touchez ensuite SCAN FOR AVAILABLE ACCESS POINTS (Rechercher les points d’accès disponibles). A12115 Sélectionnez la connexion myHVACxxxxxx dans la liste, puis touchez NEXT (Suivant) (myHVAC est suivi par les 6 derniers chiffres de votre adresse MAC de point d’accès sans fil;...
- Page 38 Vous devrez peut- - être utiliser la flèche vers le bas pour passer au prochain écran où vous verrez s’afficher « myHVACxxxxx ». A12116 Utilisez le clavier qui apparaît à l’écran pour saisir la clé de sécurité Wi- - Fi, puis touchez NEXT (Suivant). Entrez la clé...
-
Page 39: Diagnostic Du Wi- -Fi
A12118 Une fois la commande connectée au réseau, allez à www.MyInfinityTouch.com pour enregistrer l’appareil et lancer votre accès à distance. Vous avez besoin de l’adresse MAC et du numéro de série de la commande murale tactile InfinityR et NON du point d’accès. Pour trouver le numéro de série et l’adresse MAC de votre commande murale tactile Infinity, cliquez sur Menu, flèche vers le bas, Wireless (sans fil) et View My Infinityr Info (voir info My Infinity). -
Page 40: Verrouillage De L'écran
A13243 Verrouillage de l’écran Vous pouvez verrouiller l’écran en sélectionnant l’icône de verrou à l’écran à partir de l’écran de menu. A13246... - Page 41 Un message apparaîtra vous demandant si vous désirez vraiment verrouiller votre écran. Si vous choisissez Yes (oui), l’écran se verrouillera et vous serez ramené à l’écran d’accueil. A13247 Pour déverrouiller l’écran, appuyez et maintenez enfoncé le bouton UNLOCK (Déverrouiller) situé dans le coin inférieur gauche pendant 10 secondes.
-
Page 42: Prévisions Météo
Prévisions météo Lorsque la commande tactile Infinity est connectée à un réseau Wi- - Fi, utilisez l’icône WEATHER (météo) pour afficher vos prévisions météo selon votre code postal. A12119 Pour saisir votre code postal, touchez CHANGE CURRENT LOCATION (changer l’emplacement actuel). Ensuite, choisissez votre pays (États- - Unis, Canada ou Mexique). -
Page 43: Entretien
- programmée sur votre commande par votre distributeur. Choisissez l’option SERVICE INFORMATION (Information sur le service d’entretien). L’information de contact de votre distributeur ou le numéro du service d’entretien de Carrier, 1- - 800- - CARRIER, s’affiche. Cette information s’affiche également si votre système a besoin d’entretien. - Page 44 A13251 Mise à jour logicielle Carrier offre périodiquement des mises à jour logicielles pour la commande tactile Infinity. Pour les modèles dotés de la technologie Wi- - Fi, SYSTXCCITC01- - A et SYSTXCCITW01- - A, les mises à jour seront automatiquement téléchargées au moyen de votre connexion Wi- - Fi, ce qui vous permet de les installer à...
- Page 45 Lorsque des mises à jour de logiciels sont disponibles, elles s’affichent sur la page de téléchargements du site Web MyInfinity, www.MyInfinityTouch.Carrier.com/Infinity/Downloads. REMARQUE : Vous obtiendrez les meilleurs résultats en utilisant un lecteur USB de 2 Go, 4 Go ou 8 Go.
- Page 46 A13253 Mettez en surbrillance le dossier TSTAT dans la fenêtre WinZip en cliquant UNE FOIS sur l’icône du dossier pour mettre en surbrillance le dossier approprié à télécharger sur le lecteur USB. Cliquez ensuite sur EXTRACT (Extraire). Choisissez le répertoire racine du périphérique USB pour extraire le dossier du fichier Zip.
- Page 47 A13254 Branchez le périphérique USB sur le bas de la commande murale Infinity et cliquez sur UPDATE SOFTWARE USING USB (mettre le logiciel à jour par le biais d’un port USB). Appuyez sur Yes (oui) pour poursuivre la mise à niveau logicielle. Le téléchargement et l’installation peuvent prendre plusieurs minutes.
- Page 48 A13255 Touchez l’écran à n’importe quel endroit à l’intérieur du message de rappel de mise à jour logicielle pour installer la version la plus récente du logiciel ou personnaliser vos messages de rappel pour les mises à jour logicielles. A13256 Sélectionnez YES (oui) pour lancer le processus de mise à...
-
Page 49: Téléchargement De Photo
A13257 Téléchargement de photo Grâce à la commande tactile Infinity, vous pouvez télécharger une photo personnelle qui servira d’économiseur d’écran. Touchez l’icône PHOTO UPDATE (Mise à jour photo) à partir de l’écran de menu. A12122 Utilisez l’application informatique pour télécharger la photo sur la commande et sauvegardez- - la sur une clé... -
Page 50: Rappels Des Accessoires
Photo Export (exportation photo). Suivez les instructions d’installation apparaissant à l’écran de l’application PC. Touchez l’icône Upload photo (Téléchargement photo) à l’écran de menu de votre commande tactile Infinity. Placez la clé USB dans le port USB de la partie inférieure de la commande tactile Infinity lorsque vous y êtes invité. -
Page 51: Affichage
Affichage En utilisant la commande tactile Infinity, vous pouvez modifier les options DISPLAY PREFERENCES (Préférences d’affichage), ainsi que les options TEMPERATURE UNITS (Unités de température) (°F ou °C). Touchez l’icône DISPLAY (Affichage) depuis l’écran de menu. A13244 Utilisez les boutons Haut (Y) et Bas (B) pour régler la luminosité du rétroéclairage. -
Page 52: Source De Chaleur (S'il Y A Lieu)
A13245 Choisissez les unités de températures, soit °F pour les unités Fahrenheit, soit °C pour les unités Celsius et touchez SAVE (sauvegarder). Source de chaleur (s’il y a lieu) Avec la commande tactile Infinity, vous pouvez choisir la source de chaleur désirée pour votre système, si ce dernier est doté... -
Page 53: Noms De Zone (S'il Y A Lieu)
Pour n’avoir que le contrôle de la fournaise, touchez FURNACE ONLY (fournaise seulement). Pour n’avoir que le contrôle de la thermopompe, touchez HEAT PUMP ONLY (Thermopompe seulement). Une fois les choix terminés, touchez SAVE (sauvegarder). Noms de zone (s’il y a lieu) Avec la commande tactile Infinity, vous pouvez personnaliser les noms de zone. - Page 54 Interface de système domotiques (s’il y a lieu) La commande tactile Infinity peut se connecter à plusieurs systèmes domotiques. Notez que certains systèmes domotiques pourraient ne pas être compatibles. Votre distributeur peut accéder à l’information relative aux interfaces de systèmes domotiques.
- Page 56 Infinity, Touch- - N- - Go et HYBRIDHEAT sont des marques de commerce ou des marques de commerce déposées de Carrier Corporation aux États- - Unis et dans d’autres pays. Les autres marques et noms de produits sont des marques de commerce de leurs détenteurs respectifs.
