Fonctionnement du contrôleur newVSI
Le contrôleur newVSI commande le fauteuil
motorisé et ses composantes. Voir les figures 1
et 2.
Le système du contrôleur newVSI est
composé de:
1. manette
2. clavier
3. réceptacle 3 branches du chargeur externe/
programmation
4. connecteur à 2 branches des batteries
5. connecteur à 4 branches des moteurs\freins
(gauche et droit)
Manette de commande
La manette commande la direction et la vitesse
du fauteuil motorisé. Lorsque vous déplacez la
manette de sa position centrée (neutre), les freins
électromagnétiques se relâchent et laissent le
fauteuil bouger. Plus la manette est poussée loin
dans une direction, plus rapide sera la vitesse
atteinte par le fauteuil. Pour stopper le fauteuil,
simplement relâchez la manette ou placez-la à
nouveau dans l'axe vertical centré (neutre). Les
freins électromagnétiques s'engageront et le
fauteuil s'immobilisera complètement.
Clavier du contrôleur
Le clavier du contrôleur est situé directement
devant la manette de commande. Il présente
les boutons pour le réglage de votre fauteuil
motorisé. Voir la figure 1.
Clé de contact
Pour allumer ou éteindre le système.
MISE EN GARDE! Lorsque confronté
à une situation d'arrêt, rêlachez la
manette, puis appuyez sur le bouton
marche/arrêt le fauteuil motorisé.
Faites preuve de prudence. Veuillez
noter qu'appuyer sur le bouton
marche/arrêt peut entrainer l'arrêt
brusque le fauteuil.
MISE EN GARDE! Toujours couper
le contact du fauteuil lorsque vous
êtes stationnaire afin de prévenir les
mouvements involontaires.

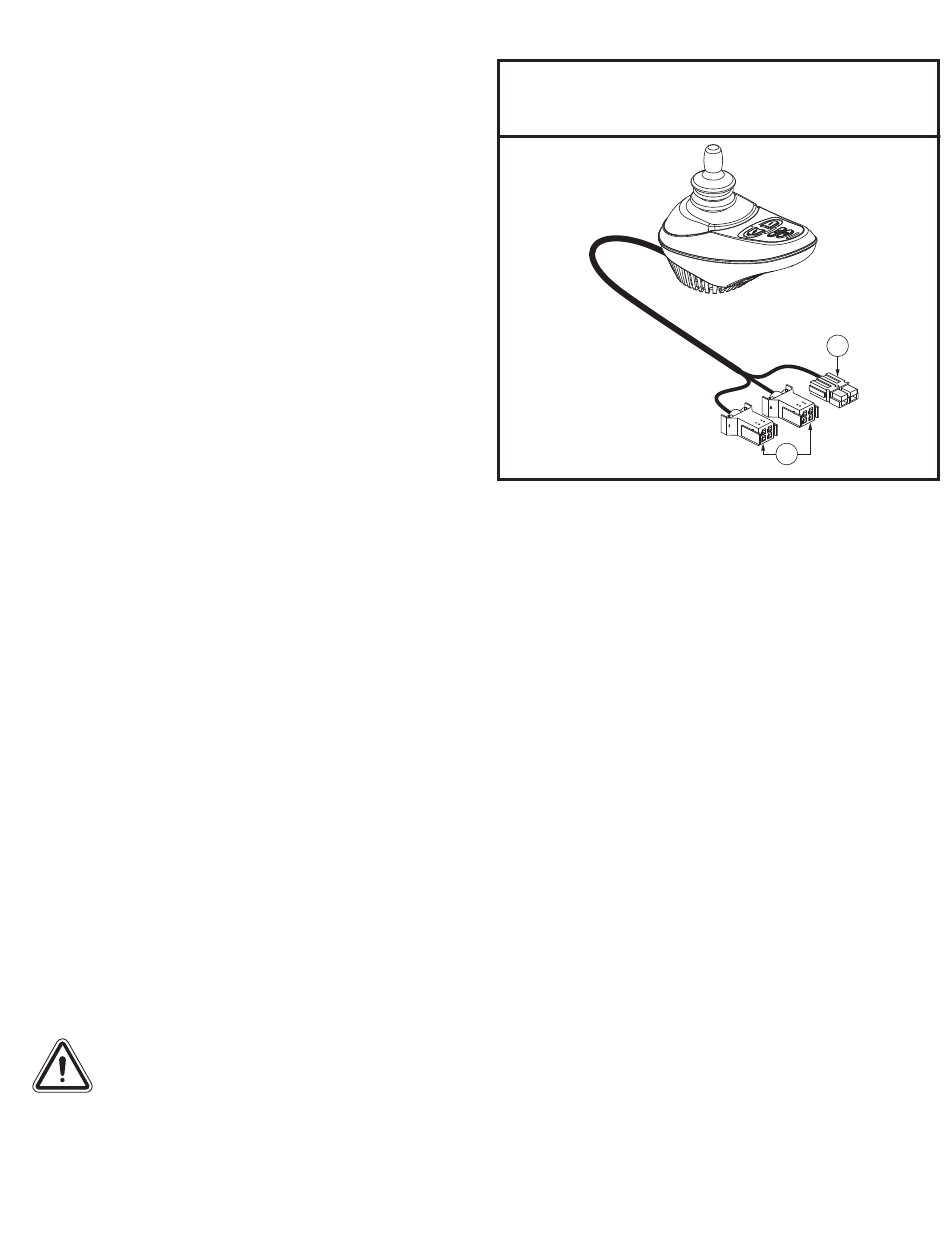

Clé d'identification
1. Connecteur de batterie
2. Connecteurs moteur/frein
Figure 2. Contrôleur newVSI (Connecteurs du batterie
et moteur/frein)
