Collegamento
X Spellare entrambi i fili di 8 mm.
X Far passare il cavo attraverso il pressa-
cavo B, vedi Fig. 3.

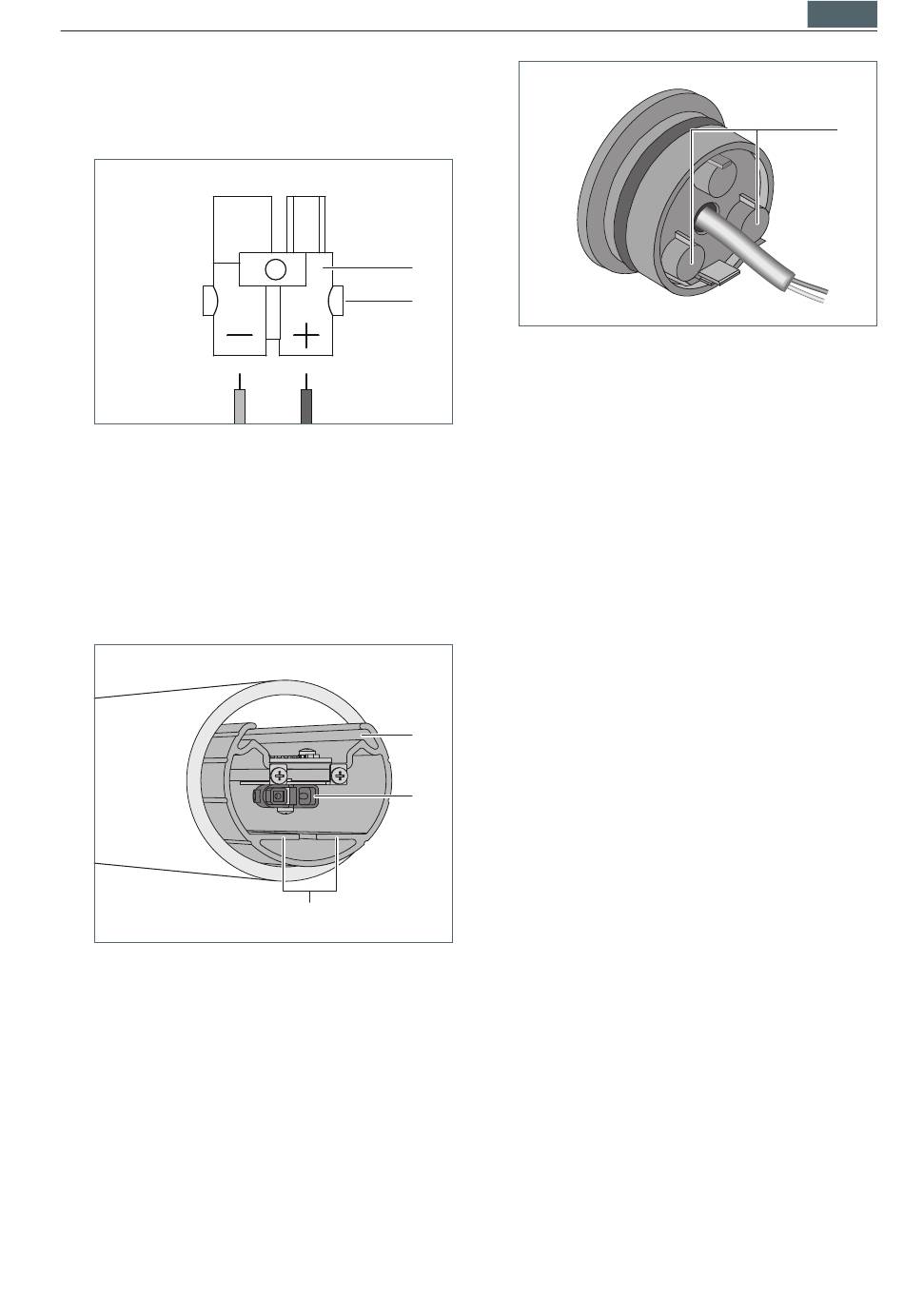

Fig. 4: Configurazione degli attacchi.
X Allentare le due viti E dal connettore D,
vedi Fig. 4.
X Collegare il cavo con il connettore.
X Stringere le due viti.
X Pulire la guarnizione A.
Fig. 5: Lamiera di supporto e presa.
X Estrarre leggermente la lamiera di sup-
porto F al di fuori dell'apparecchio, vedi
Fig. 5.
X Inserire il connettore D nella presa G.
D
E
F
G
H
Fig. 6: Posizione della lamiera di supporto
e dei naselli.
NOTA: fare attenzione che i naselli I della
parte laterale poggino sulla guida H della
lamiera di supporto, vedi Fig. 6.
X Collocare la parte laterale sull'apparec-
chio tubolare.
X Stringere le tre viti della parte laterale in
modo uniforme fino a quando la guarni-
zione A non tocca tutt'intorno all'interno
del tubo per almeno 2 mm di larghezza.
X Stringere il pressacavo.
