Raccordement
X Dénudez les deux conducteurs sur une
longueur de 8 mm.
X Introduisez le câble par le raccord de
câble à vis B, voir Fig. 3.

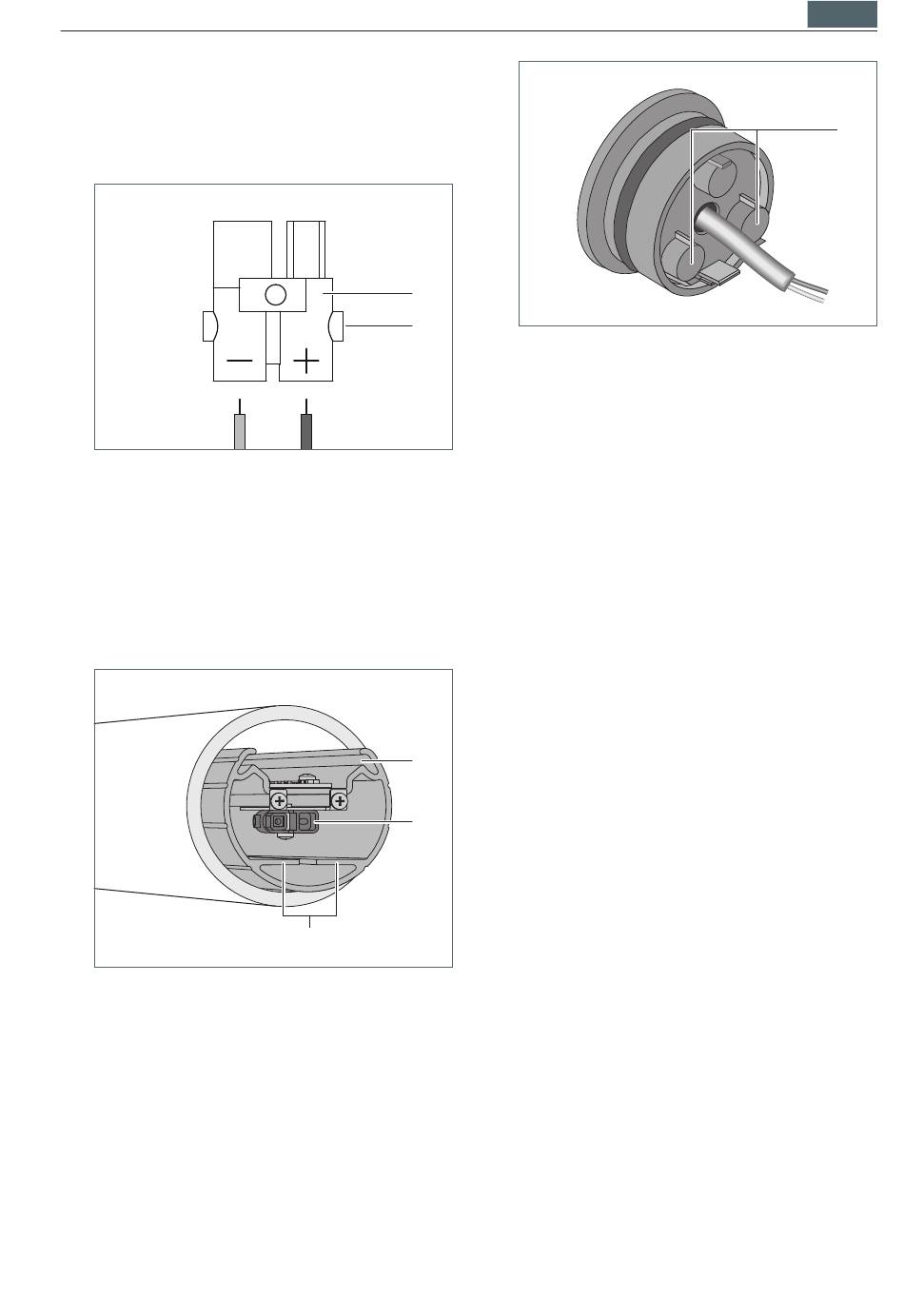

Fig. 4: Affectation des connecteurs.
X Dévissez les deux vis E de la fiche D,
voir Fig. 4.
X Raccordez le câble avec la fiche.
X Serrez les deux vis.
X Nettoyez le joint d'étanchéité A.
Fig. 5: Profilé porteur et fiche.
X Retirez un peu le profilé porteur F du
luminaire, voir Fig. 5.
X Enfichez le connecteur D dans le
connecteur G.
D
E
F
G
H
Fig. 6: Position du profilé porteur et des
ergots.
REMARQUE : Assurez-vous que les
pattes d'usinage I de la partie latérale
reposent bien sur le rail H du profilé por-
teur, voir Fig. 6.
X Placez la partie latérale sur le luminaire
tubulaire.
X Vissez les trois vis de la partie latéral
de manière uniforme jusqu'à ce que
le joint A soit bien en contact avec le
pourtour intérieur du tube sur une lar-
geur d'au moins 2 mm.
X Serrez le raccord de câble à vis.
