FRA
3.

Raccordement

3.1 Raccorder le luminaire à
l'alimentation électrique
(variante SELV)
AVIS
Dommages matériels dus à une ten-
sion d'alimentation erronée.
Détérioration ou destruction du lumi-
naire.
X Le raccordement doit être réalisé
exclusivement par un électricien
qualifié.
X Ne brancher le luminaire que sur une
très basse tension de sécurité (SELV).
X États-Unis et Canada : Cet appa-
reil doit être raccordé à un bloc
d'alimentation de la classe 2.
AVIS
Dommages matériels provoqués par
l'utilisation de câbles non appropriés.
Endommagement ou destruction du
luminaire.
X Utiliser un câble flexible.
X Utiliser un câble de raccordement
avec des fils torsadés ayant une sec-
tion de la ligne d'au moins 0,5 mm².
Section de ligne minimale en cas de
câblage continu : 1,5 mm².
L'utilisation de câbles non appropriés
peut entraîner la perte d'étanchéité du
luminaire.
X Respecter le diamètre de câble auto-
risé du raccord de câble à vis.
X Introduire le câble de sorte qu'il
entre dans le raccord de câble à vis.
X Veiller à ce que le câble de raccor-
dement à l'extérieur de la luminaire
reste étanche.
32
AVIS
Dommages matériels dus à une per-
sonne chargée en électricité statique
Si une personne chargée en électricité
statique ouvre et raccorde un luminaire,
ce dernier peut être endommagé.
X S'assurer que toute personne char-
gée de l'ouverture et du raccorde-
ment du luminaire soit reliée à la terre.

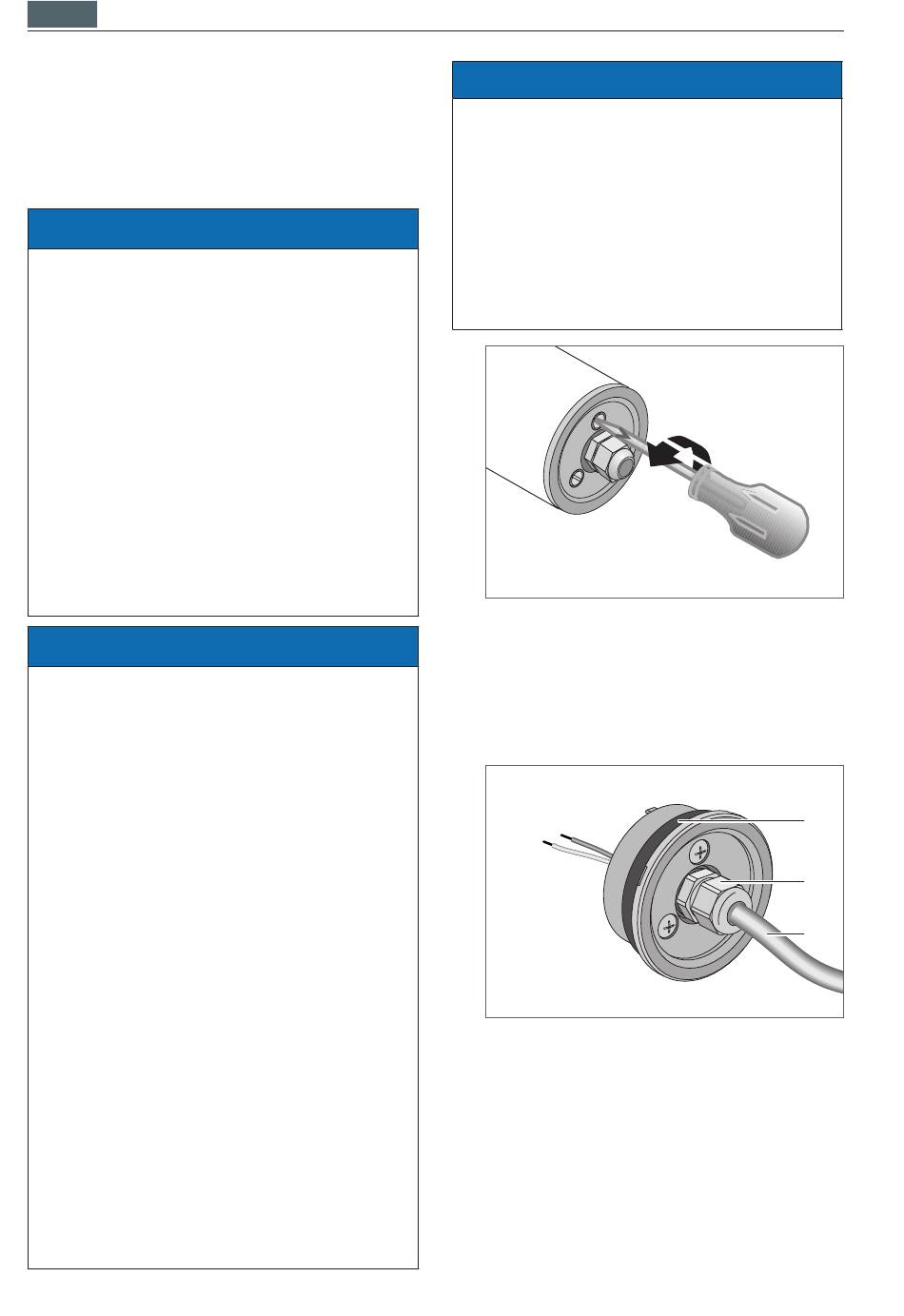

Fig. 2: Ouvrir la partie latérale A.
X Desserrez les trois vis situées sur le
côté raccordement du luminaire d'en-
viron 3 à 4 tours, voir Fig. 2.
X Enlevez la partie latérale.
Fig. 3: Luminaire tubulaire RL70.
REMARQUE : Afin de garantir l'étan-
chéité du luminaire, il faut utiliser des
câbles conformes à la gamme de ser-
rage indiquée, voir Tab. 6 à la page 39.
X Enlevez la gaine du câble C sur une lon-
gueur maximale de 50 mm.
Raccordement
A
B
C
