Raccordement
X Raccourcissez les deux conducteurs L
et N de 10 mm.
X Dénudez les trois conducteurs sur une
longueur de 8 mm.
X Fixez un embout à chaque conducteur.
X Introduisez le câble par le raccord de
câble à vis B, voir Fig. 8.
X Nettoyez le joint d'étanchéité A.

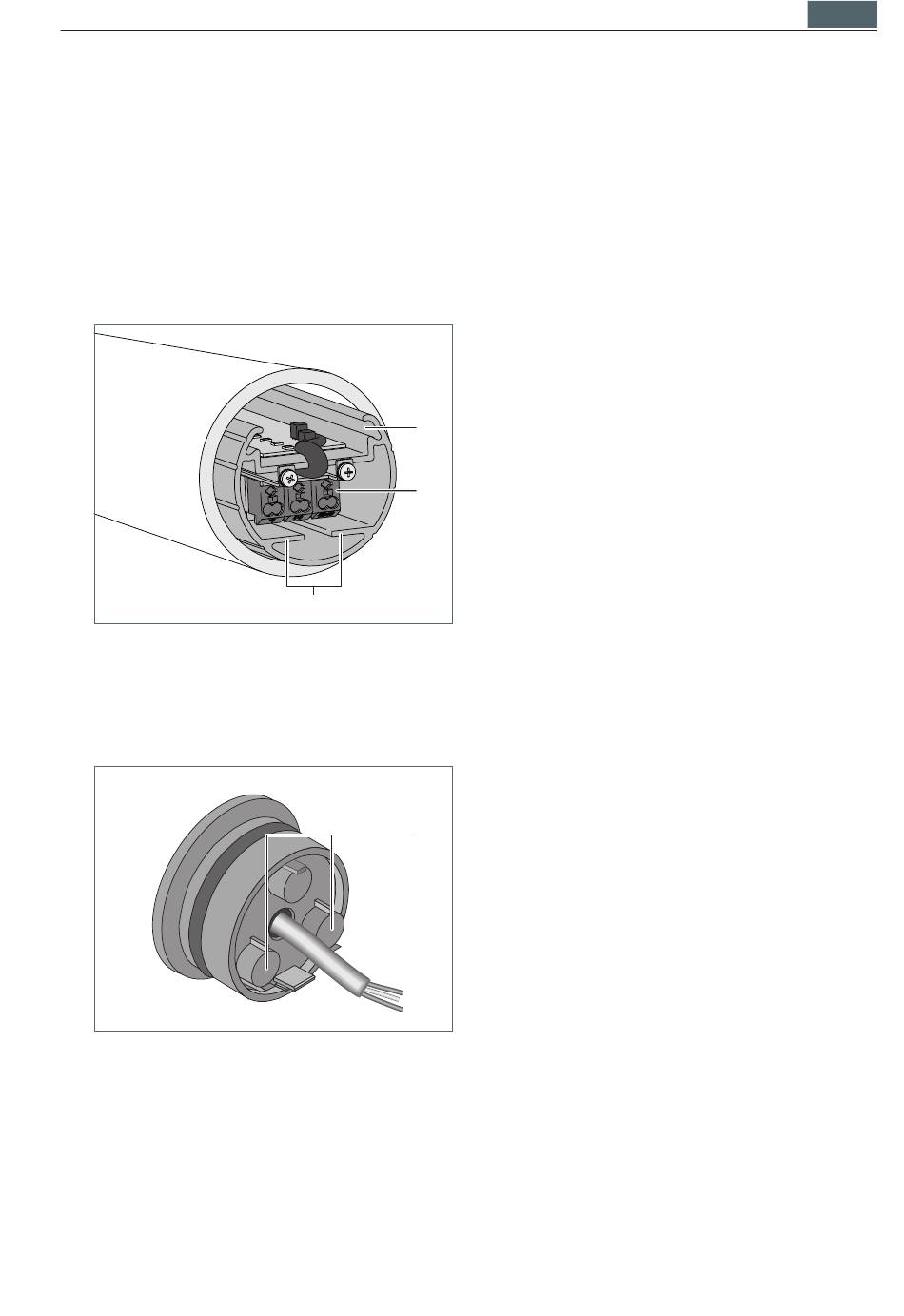

Fig. 9: Profilé porteur et borne.
X Retirez un peu le profilé porteur D du
luminaire, voir Fig. 9.
X Enfichez le câble C dans la borne E.
Fig. 10: Position du profilé porteur et des
ergots.
REMARQUE : Assurez-vous que les
pattes d'usinage G de la partie latérale
reposent bien sur le rail F du profilé por-
teur, voir Fig. 10.
X Placez la partie latérale sur le luminaire
tubulaire.
D
E
F
G
X Vissez les trois vis de la partie latéral
de manière uniforme jusqu'à ce que
le joint A soit bien en contact avec le
pourtour intérieur du tube sur une lar-
geur d'au moins 2 mm.
X Serrez le raccord de câble à vis.
FRA
35
